AtomS3R

Get one now !

SKU:C126

描述

AtomS3R 是一款基于 ESP32-S3 主控的高度集成的物联网可编程控制器。内部集成了 ESP32-S3-PICO-1-N8R8 主控、集成 Wi-Fi 功能、8 MB 片上 FLASH 和 8 MB PSRAM；配有 0.85 英寸的彩色 IPS 屏幕 ，屏幕下方有一个可编程按钮；内部有 5V 转 3.3V 的电路；内置三轴 BMM150 地磁传感器和六轴 BMI270 姿态传感器；配备 USB Type-C 接口用于供电和固件下载；带有一个 HY2.0-4P 扩展端口；底部有六个 GPIO 和电源引脚，便于扩展。与之前的产品相比，AtomS3R 的 3D 天线 经过增强，提供了更好的性能和更高的稳定性。产品尺寸仅为 24.0 x 24.0 x 12.9mm ，适用于各种嵌入式智能设备应用。

教程&快速上手

Arduino IDE

本教程将向你介绍，如何通过 Arduino IDE 编程控制 AtomS3R 设备

产品特性

集成 ESP32-S3-PICO-1-N8R8 主控
九轴传感器系统(BMI270 六轴 + BMM150 三轴地磁传感器)
8MB Flash 和 8MB PSRAM
支持红外发射控制功能
可编程按键
0.85 寸 LCD 屏幕
可扩展的引脚与接口
开发平台
- UiFlow2
- Arduino IDE
- ESP-IDF
- Platform.IO

包含

1 x AtomS3R

应用

运动检测方向感知
智能设备控制
物联网应用

规格参数

规格	参数
SoC	ESP32-S3-PICO-1-N8R8 @双核 Xtensa LX7 处理器，主频高达 240MHz @USB-OTG
PSRAM	8M PSRAM
FLASH	8M FLASH
TFT 驱动	GC9107
彩色 IPS 分辨率	128 x 128

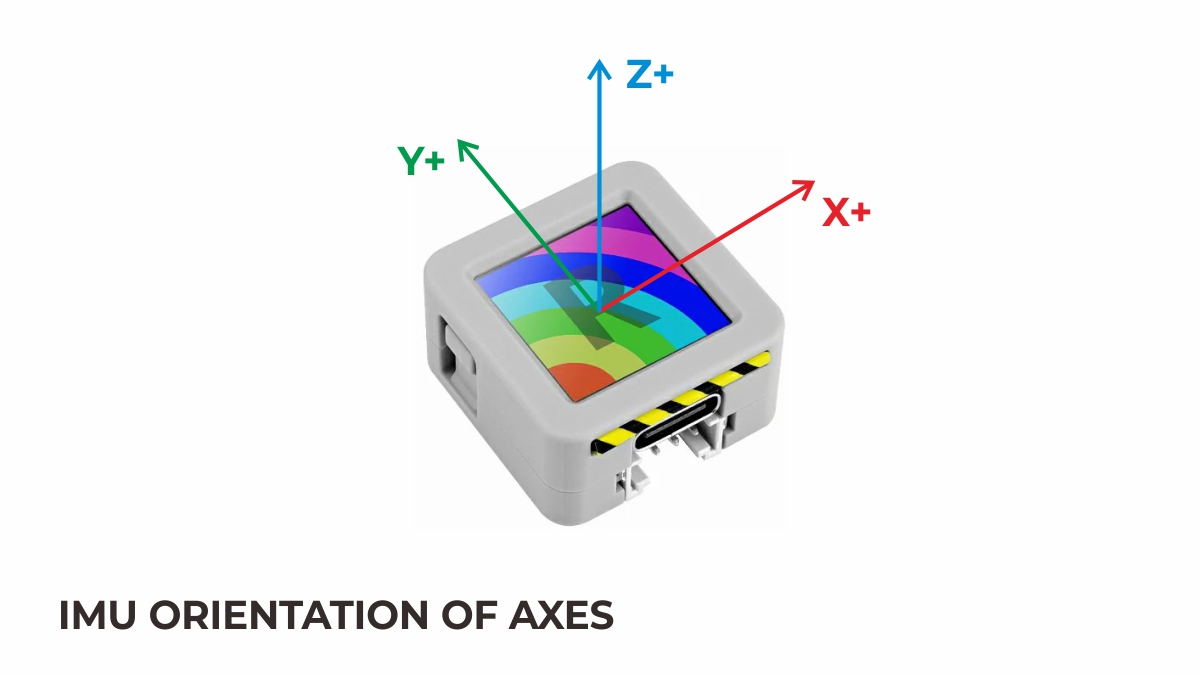

六轴姿态传感器(BMI270)	精度：0.05% (加速度)，0.05°/s (角速度) I2C 地址：0x68
三轴地磁式传感器(BMM150)	精度：0.3 μT 挂载在 BMI270 上，通过 BMI270 获取磁力计数据
红外 IR	∠180° 时红外线发射距离：12.46m ∠90° 时红外线发射距离：1.45m ∠45° 时红外线发射距离：3.88m
休眠电流	GPIO-5V 供电：DC5V@11.63 uA Grove-5V 供电：DC5V@10.75 uA USB-5V 供电：DC5V@92.50 uA(含 PD 电阻损耗)
底部预留 GPIO	G5/G6/G7/G8/G38/G39
工作温度	0 ~ 40°C
产品尺寸	24.0 x 24.0 x 12.9mm
产品重量	6.6g
包装尺寸	85.0 x 65.0 x 15.5mm
毛重	12.5g

操作说明

下载模式

如需烧录固件，请长按复位按键(大约 2 秒)直到内部绿色 LED 灯亮起，便可松开，此时设备已进入下载模式，等待烧录。

注意

LCD背光控制的时候，pwm频率建议使用500hz.

原理图

AtomS3R 原理图 PDF

1/2

管脚映射

RGB & BMM150 & BMI270 IR & BUTTON

ESP32-S3-PICO-1-N8R8	G0	G45	G47	G41	BMI270_ASDx	BMI270_ASCx
LP5562(RGB 控制芯片)	SYS_SCL	SYS_SDA
BMI270	SYS_SCL	SYS_SDA
BMM150					A_SDA	A_SCL
IR			IR_LED_DRV
BUTTON				USER_BUT

SCREEN

ESP32S3-PICO Chip	LP5562_W	G48	G42	G21	G15	G14
0.85Inch IPS	LCD_BL	DISP_RST	DISP_RS	SPI_MOSI	SPI_SCK	DISP_CS

尺寸图

数据手册

软件开发

Arduino

AtomS3R Arduino Library

Platform.IO

[env:m5stack-atoms3r]
platform = espressif32@6.3.2
board = esp32-s3-devkitc-1
framework = arduino
board_build.arduino.memory_type = qio_opi
build_flags =
    -DESP32S3
    -DBOARD_HAS_PSRAM
    -mfix-esp32-psram-cache-issue
    -DCORE_DEBUG_LEVEL=5
    -DARDUINO_USB_CDC_ON_BOOT=1
    -DARDUINO_USB_MODE=1
lib_deps =
    M5Unified=https://github.com/m5stack/M5Unified

ESP-IDF

AtomS3R 出厂固件

Easyloader

Easyloader	下载链接	备注
AtomS3R User Demo Easyloader	download	/

产品对比

Product Compare	AtomS3R	AtomS3
SoC	ESP32-S3-PICO-1-N8R8	ESP32-S3FN8
Memory	8M FLASH + 8M PSRAM	8M FLASH
Sensor	BMI270 + BMM150	MPU6886
Antenna	Enhanced 3D Antenna	Standard 3D Antenna
