AtomS3R Cam
SKU:C126-CAM
描述
AtomS3R Cam 是一款集成了摄像头的迷你物联网可编程控制器，内部集成了 ESP32-S3-PICO-1-N8R8 主控、集成 WiFi 功能、8M 片上 FLASH 和 8MB PSRAM。它具有 5V 转 3.3V 的电源管理电路，并内置了三轴 BMM150 地磁传感器和六轴 BMI270 姿态传感器。此外，产品还搭载了 30 万像素的 GC0308 摄像头，支持图像采集，并具有红外发射控制功能。摄像头前配备了保护玻璃，用于防尘并提高图像质量。与之前的产品相比，AtomS3R Cam 的3D天线经过增强，提供了更好的性能和更高的稳定性。该产品出厂配备了 UVC（USB Video Class）功能固件，作为免驱 USB 摄像头使用，用户无需安装驱动即可通过 USB 接口直接使用摄像头。产品还包括 Type-C 接口 用于供电和固件下载，并带有一个 HY2.0-4P 扩展端口。底部设计了六个 GPIO 和电源引脚，便于扩展。产品尺寸仅为 24x24x13.5mm，适用于物联网设备监控、教育开发工具等嵌入式场景。
注意事项:
摄像头初始化前, 需要将
GPIO18置为低电平以使能供电, 该操作将同时将点亮电源指示灯。产品特性
- 集成 ESP32-S3-PICO-1-N8R8 主控
- 30 万像素 GC0308 摄像头
- 九轴传感器系统（BMI270 六轴 + BMM150 三轴地磁传感器）
- 8MB Flash 和 8MB PSRAM
- 支持红外发射控制功能
- 可扩展的引脚与接口
- 开发平台: Arduino
包含
- 1x AtomS3R Cam
应用
- USB免驱摄像头
- 运动检测方向感知
- 可穿戴设备
- 智能设备控制
- 物联网应用
规格参数
| 规格 | 参数 |
|---|---|
| SoC | ESP32-S3-PICO-1-N8R8 @双核 Xtensa LX7 处理器，主频高达 240MHz @USB-OTG |
| PSRAM | 8M PSRAM |
| FLASH | 8M FLASH |
| 六轴姿态传感器（BMI270） | 精度：0.05% (加速度)，0.05°/s (角速度) I2C地址：0x68 |
| 三轴地磁式传感器（BMM150） | 精度：0.3 μT 挂载在BMI270上，通过 BMI270 获取磁力计数据 |
| 摄像头 | GC0308 最大帧率：30 帧/秒 输出格式：YCbCr4:2:2, RGB565, Raw Bayer 光圈值：F2.6 分辨率：0.3MP 传感器尺寸(摄像头对角线长度)：1/6.5'' 视场角：FOV 57.6° |
| 摄像头面板材质 | 玻璃 |
| 红外IR | ∠180° 时红外线发射距离：12.46m ∠90° 时红外线发射距离：1.45m ∠45° 时红外线发射距离：3.88m |
| 休眠电流 | GPIO-5V 供电：DC5V@11.63 uA Grove-5V 供电：DC5V@10.75 uA USB-5V 供电：DC5V@92.50 uA(含PD 电阻损耗) |
| 底部预留GPIO | G5/G6/G7/G8/G38/G39 |
| 工作温度 | 0°C ~ 40°C |
| 产品尺寸 | 24*24*13.5mm |
| 包装尺寸 | 85*65.5*13.6mm |
| 产品重量 | 7.3g |
| 包装重量 | 13.5g |
相关链接

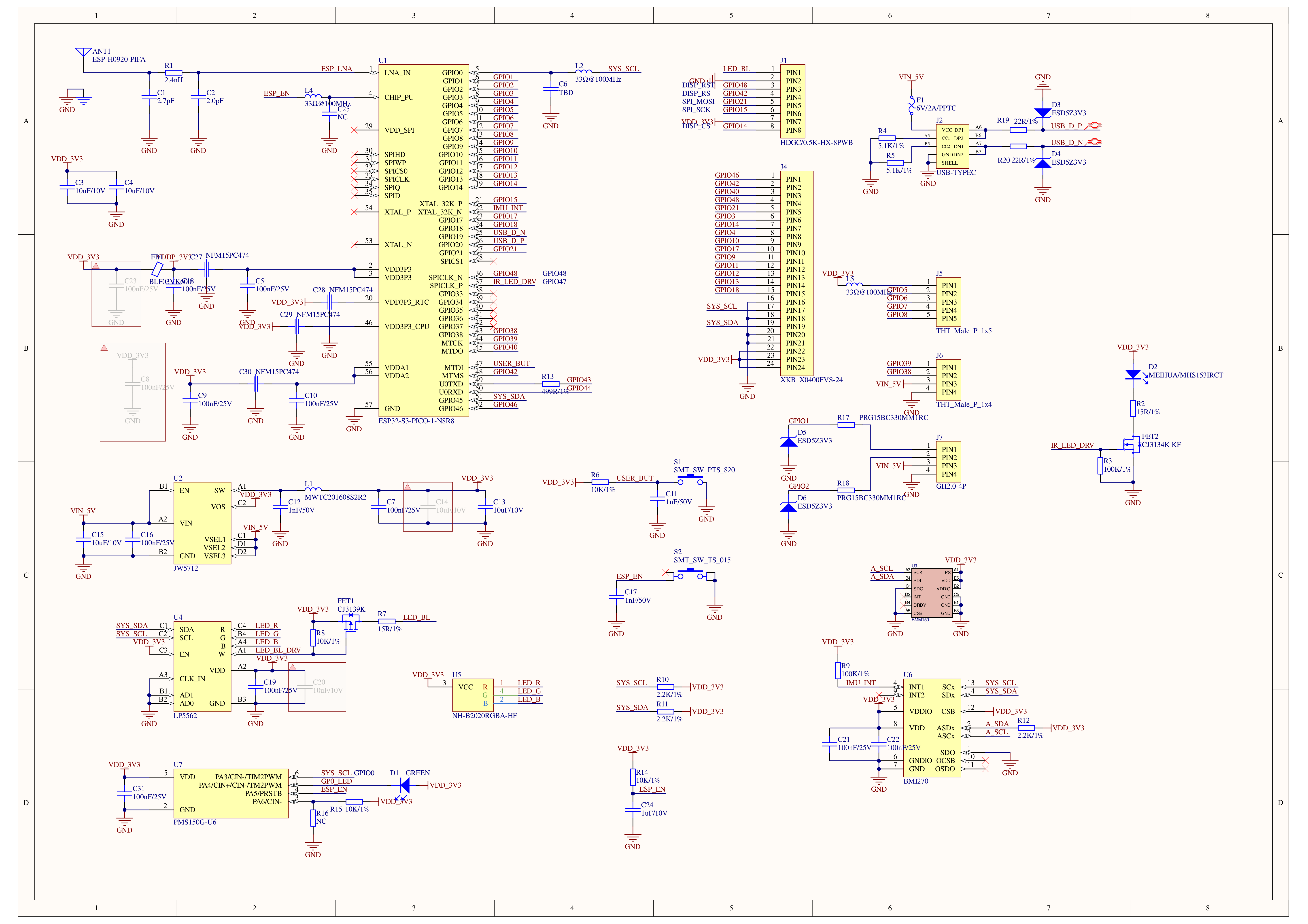

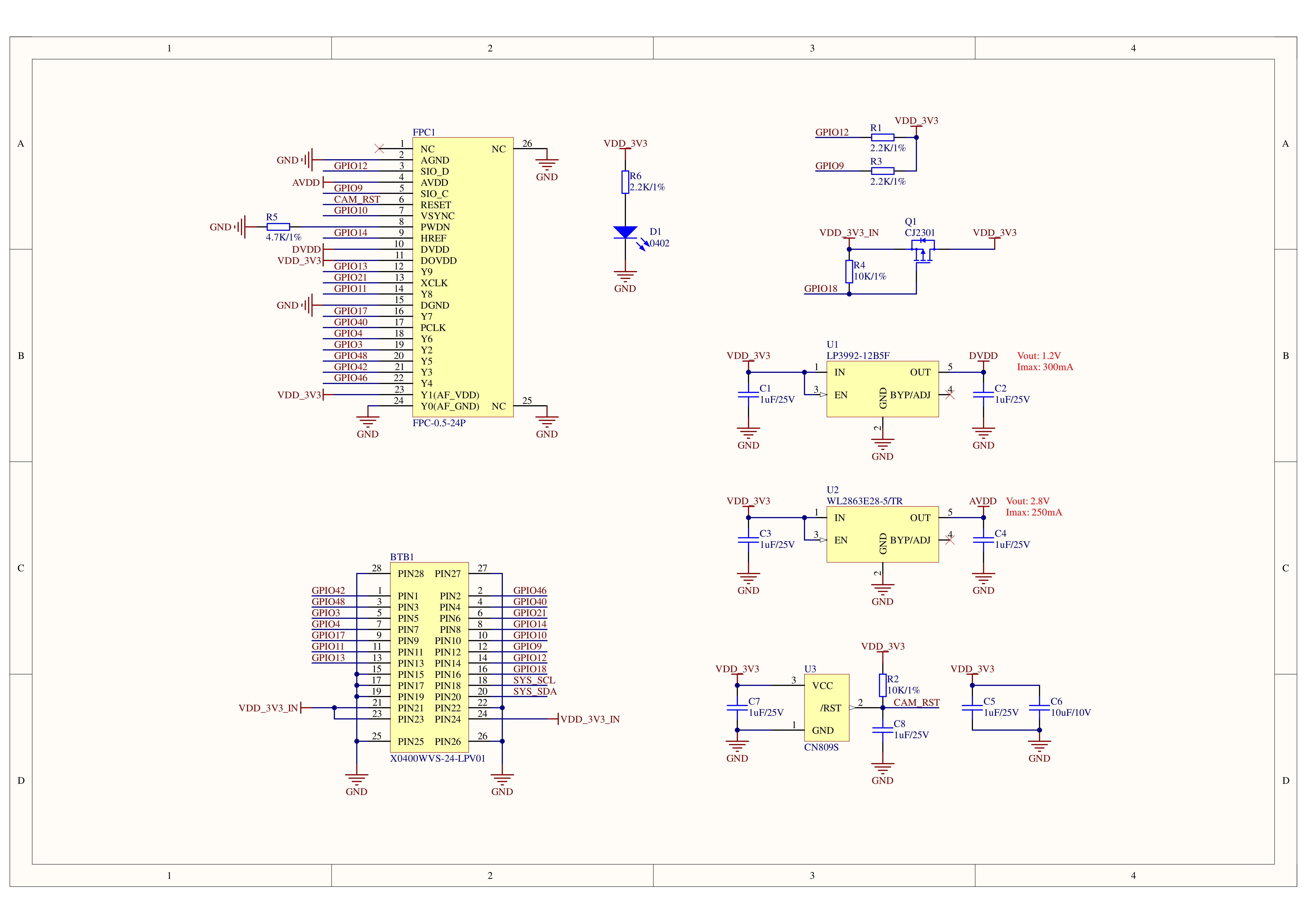

原理图
PinMap
BMM150 & BMI270 & IR
| ESP32-S3-PICO-1-N8R8 | G0 | G45 | BMI270_ASDx | BMI270_ASCx | G47 |
|---|---|---|---|---|---|
| LP5562(RGB控制芯片) | SYS_SCL | SYS_SDA | |||
| BMI270 | SYS_SCL | SYS_SDA | |||
| BMM150 | A_SDA | A_SCL | |||
| IR | IR_LED_DRV |
GC0308
| GC0308 | ESP32-S3-PICO-1-N8R8 |
|---|---|
| CAM_SDA | G12 |
| CAM_SCL | G9 |
| VSYNC | G10 |
| HREF | G14 |
| Y9 | G13 |
| XCLK | G21 |
| Y8 | G11 |
| Y7 | G17 |
| PCLK | G40 |
| Y6 | G4 |
| Y2 | G3 |
| Y5 | G48 |
| Y3 | G42 |
| Y4 | G46 |
| POWER_N | G18 |
尺寸图
例程
出厂固件是自带UVC功能和Wi-Fi图传两种功能。
UVC功能直接连接电脑，打开摄像头就会出图象。
WiFi图传功能：连接设备发出的WiFi：AtomS3R-CAM-WiFi，然后浏览器输入192.168.4.1即可以选择WiFi图传功能了。
UVC功能直接连接电脑，打开摄像头就会出图象。
WiFi图传功能：连接设备发出的WiFi：AtomS3R-CAM-WiFi，然后浏览器输入192.168.4.1即可以选择WiFi图传功能了。
此功能是WiFi图传功能代码
视频
- ATOMS3R CAM产品介绍以及案例展示
产品对比
| 产品对比 |
AtomS3R M12
 |
AtomS3R Cam
|
|---|---|---|
| 摄像头 | 图像传感器: OV3660 最大帧率: 30 帧/秒 输出格式: RAW RGB, RGB565/555/444, CCIR656, YCbCr422, 和压缩 光圈值: F2.4 分辨率: 3MP (300万像素) 焦距: 1.8 ± 5% mm 视场角 (FOV): 120° | 图像传感器: GC0308 最大帧率: 30 fps 输出格式: YCbCr4:2:2, RGB565, Raw Bayer 光圈: F2.6 分辨率: 0.3MP 传感器尺寸 (摄像头对角线长度): 1/6.5'' 焦距: 2.43mm 视场角 (FOV): 57.6° |
| SoC | ESP32-S3-PICO-1-N8R8 | ESP32-S3-PICO-1-N8R8 |
| 内存 | 8M FLASH + 8M PSRAM | 8M FLASH + 8M PSRAM |
| 传感器 | BMI270 + BMM150 | BMI270 + BMM150 |
| 天线 | 增强的 3D 天线 | 增强的 3D 天线 |
