CoreMP135

SKU:K135

◀

▶

描述

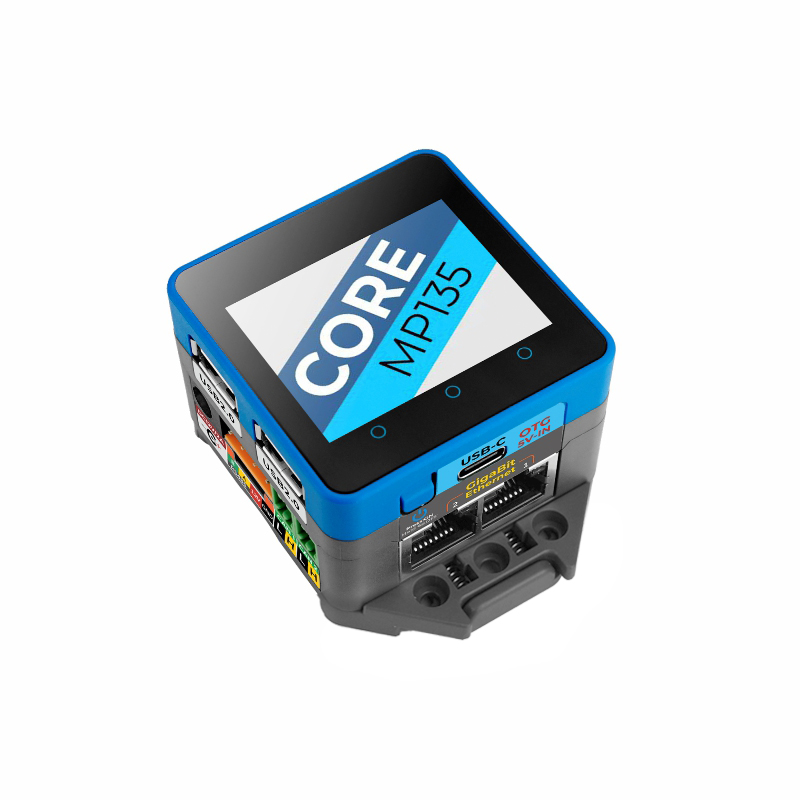

CoreMP135是一款基于STM32MP135DAE7芯片的一体化Linux工控主机。其集成了单核ARM Cortex-A7处理器,主频高达1GHz，另配备4Gb DDR3L SDRAM运行内存,功能接口丰富：配有2路千兆网GbE接口，1路高清视频输出接口，2路USB2.0-A接口，1路USB-C接口（支持OTG及供电），MicroSD卡槽，2路CAN FD接口，1路PWR485（9~24V电源输入+RS485）接口，以及2个Grove（I2C & UART）接口,在人机交互界面方面，自带2.0寸IPS电容触摸屏，以及1W扬声器（16 bits I2S驱动）,整体低功耗设计，采用AXP2101 电源管理芯片，内置RTC（BM8563）定时唤醒-休眠功能，支持充电电池供电,配有DC电源插座，支持外部DC12V@2A直流电源供电,随主机配备MicroSD卡，其内预装Debian系统，开机即用。 适配多种安装场景，设备底部配备DIN导轨底板，方便挂墙以及螺丝固定，适用于高级工业自动化、智能家居和多媒体娱乐设备以及工业物联网边缘网关，机器人运动控制中枢等领域。

教程&快速上手

CoreMP135

CoreMP135

本教程将向你介绍, 如何通过 Linux 编程控制 CoreMP135 设备

产品特性

• STM32MP135DAE7@Arm Cortex-A7@1GHz
• Linux 标准平台
• 多种通讯方式，丰富的外设接口(CAN\RS485\千兆网口等)
• 2.0寸触摸屏幕
• 统一电源管理
• 内置扬声器
• MicroSD以及4Gb DDR3L SDRAM运行内存
• M5BUS&PORT A/C
• DIN Rail导轨方便安装

包含

• 1x CoreMP135
• 1x M3六角扳手
• 1x VH3.96-4P
• 2x 接线端子2.54mm-2P(绿色)
• 1x MicroSD卡（已经装于机器中）
• 1x 说明书

应用

• 工业自动化
• 智能家居
• 工业物联网边缘网关
• 教育和开发
• 机器人运动中枢控制器

规格参数

相关链接

• STM32MP135DAF7
• GL852G（USB Hub Chip）
• LT8618SXB
• RTL8211F（Ethernet chip）
• FT6336U（Touch Screen Driver）
• NS4168（amplifier chip）
• BM8563（Clock Chip）
• AXP2101(PMU)
• SIT1051T/3(CAM Comunication)
• ILI9342C（Screen Driver）

原理图

CoreMP135

CoreMP1_MidLayer

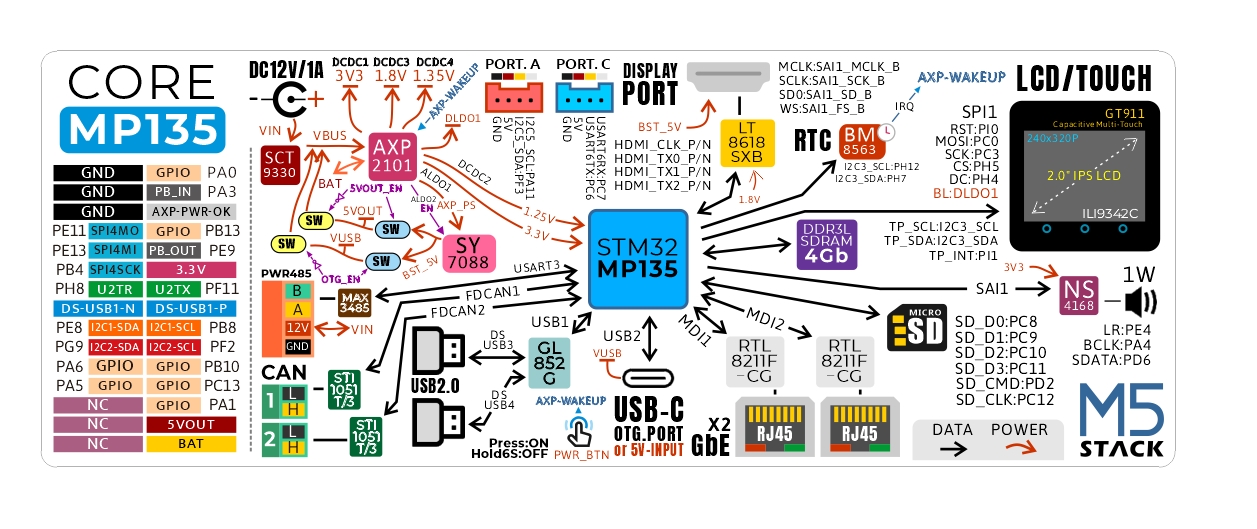

PinMap

MBUS

PORT A

PORT C

RS485

CAN

Display

RTC

Micro SD

NS4168

Screen&Touch

尺寸图

Code

M5Stack_Linux_Libs

CoreMP135_buildroot

buildroot-external-st

镜像文件

相关视频

• CoreMP135 简介

• CoreMP135镜像烧录

• 基于M5Stack Linux应用开发框架编程控制CoreMP135上的外设硬件

MBUS电源

echo 131 > /sys/class/gpio/export && echo out > /sys/class/gpio/PI3/direction
echo 1 > /sys/class/gpio/PI3/value
# echo 0 > /sys/class/gpio/PI3/value
