PaperColor

SKU:C151

描述

PaperColor 是一款配备 4 英寸 E Ink Spectra 6 全彩墨水屏的开发板，屏幕分辨率为 400x600，兼具低功耗与高可视性优势。内置集成 ESP32-S3R8 核心主控，配备 16MB Flash 与 8MB PSRAM，支持 2.4GHz Wi-Fi 无线通信。开发板集成了完整的人机交互系统，包括 3 个可编程按键、基于 ES8311 音频编解码器的音频系统、具备 AEC 回声消除功能的 MEMS 麦克风以及 AW8737A 功放驱动的扬声器，支持高质量语音拾取与音频播放。扩展功能方面，板载 SHT40 温湿度传感器、RX8130CE 实时时钟、microSD 卡槽、红外发射管、2 个 RGB LED 及 HY2.0-4P 扩展接口，配合 M5PM1 多级电源管理系统与 1250mAh 锂电池，可实现持久的低功耗运行。适用于电子标牌、语音交互终端、环境监测仪表、艺术展示装置等物联网与嵌入式场景。

教程 & 快速上手

UiFlow2

本教程介绍如何通过 UiFlow2 图形化编程平台控制 PaperColor 设备。

Arduino IDE

本教程介绍如何通过 Arduino IDE 编程控制 PaperColor 设备。

出厂固件使用教程

本教程介绍 PaperColor 的出厂固件使用教程，涵盖配置页面说明、本地模式和 Ezdata 模式的配置及使用方法。

产品特性

ESP32-S3R8 核心主控：
- 16MB Flash + 8MB PSRAM
- 2.4GHz Wi-Fi
4 英寸 E Ink Spectra 6 全彩墨水屏
内置 1250mAh 锂电池
microSD 卡槽
音频交互:
- ES8311 音频编解码器
- 1W 扬声器 + MEMS 麦克风
人机交互:
- 3x 用户按键 + 1x 电源按键
- 红外发射管
- 2x RGB LED
板载 SHT40 温湿度传感器
RX8130CE 实时时钟

包装内容

1 x PaperColor

应用场景

智能电子相框
数据显示面板
电子标牌

规格参数

规格	参数
SoC	ESP32-S3R8 @双核 Xtensa LX7 处理器，主频高达 240MHz
Flash	16MB
PSRAM	8MB
Wi-Fi	2.4 GHz Wi-Fi
屏幕	4" E-Paper (E6 Full-Color) ED2208-DOA (EL040EF1), 分辨率 400x600
输入电源	USB Type-C DC 5V
电池容量	1250mAh
音频编解码器	ES8311
麦克风	MEMS 麦克风，ES7210 音频 ADC，集成 AEC 电路
扬声器	1W @ 8Ω 2520 扬声器，AW8737A 音频功放
温湿度传感器	SHT40
拓展存储	microSD
RTC	RX8130CE
用户按键	3x 用户按键 + 1x 电源按键 (ON/OFF/RESET/BOOT)
功耗	待机状态：92.53uA 满载状态：211.97mA
产品尺寸	70.8 x 103.9 x 8.5mm

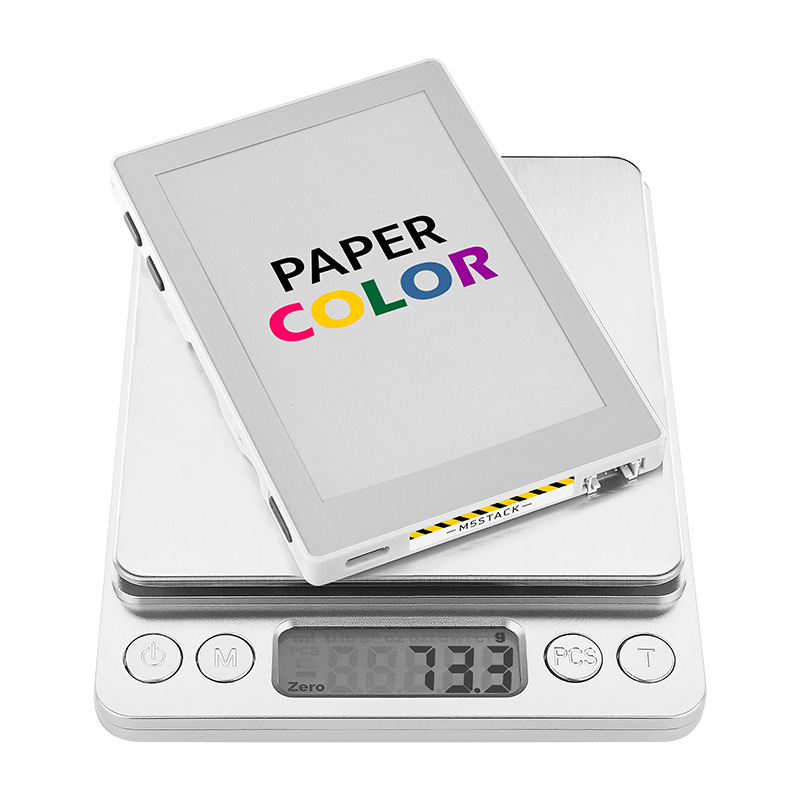

产品重量	73.3g
包装尺寸	120.0 x 80.0 x 23.0mm
毛重	93.4g

操作说明

开关机

开机/重启：短按一次电源按钮
关机：连续按两次电源按钮

进入下载模式

如需烧录固件，请将设备通过 USB Type-C 数据线连接至电脑，长按侧面的复位按键即可进入下载模式，等待烧录。

原理图

PaperColor 原理图 PDF

1/3

管脚映射

E-Paper

ESP32S3R8	G15	G13	G44	G43	G11	G12
EL040EF1	SPI_CLK	SPI_MOSI	EINK_CS	EINK_DC	EINK_BUSY	EINK_RST

M5PM1	PYG0
EL040EF1	PY_EPD_EN

KEY

ESP32S3R8	G1	G9	G10
KEY	USER_KEY1 (Button C)	USER_KEY2 (Button B)	USER_KEY3 (Button A)

IR

ESP32S3R8	G48
IR	IR_TX

RGB

ESP32S3R8	G21
RGB LED	RGB

Audio

ESP32S3R8	G2	G3
ES8311 (0x18)	AUDIO_I2C_SCL	AUDIO_I2C_SDA
ES7210 (0x40)	AUDIO_I2C_SCL	AUDIO_I2C_SDA

ESP32S3R8	G42	G41	G40	G39	G38
ES8311	I2S_MCLK	I2S_LRCK	I2S_BCLK		I2S_DSDIN
ES7210	I2S_MCLK	I2S_LRCK	I2S_BCLK	I2S_SDOUT

ESP32S3R8	G45
ES8311 & ES7210 Power (CODEC_3V3_L3B)	AUDIO_PWR_EN

ESP32S3R8	G46
AW8737A	SPK_EN

G46(SPK_EN): 扬声器功放使能
G45(AUDIO_PWR_EN): 音频编解码芯片与麦克风供电

RTC

ESP32S3R8	G7	G3	G2
RX8130CE (0x32)	RTC_IRQ	SYS_SDA	SYS_SCL

SHT40

ESP32S3R8	G3	G2
SHT40 (0x44)	SYS_SDA	SYS_SCL

microSD

ESP32S3R8	G47	G15	G13	G14
microSD	CS	SPI_CLK	SPI_MOSI	SPI_MISO

HY2.0-4P

HY2.0-4P	Black	Red	Yellow	White
PORT.A	GND	5V	G4	G5

M5PM1

ESP32S3R8	G3	G2
M5PM1 (0x6e)	SYS_SDA	SYS_SCL

M5PM1	DCDC3V3_EN_PP	LDO3V3_EN_PP	BOOST5V_EN_PP
3V3_L2	PY_MPWR_EN
RGB LED		PY_RGB_PWR_EN
Grove			PY_GROVE_OUT_EN

DCDC3V3_EN_PP(PY_MPWR_EN): 3V3_L2 层电源开关
LDO3V3_EN_PP(RTCPY_RGB_PWR_EN_IRQ): RGB LED 供电开关
BOOST5V_EN_PP(PY_GROVE_OUT_EN): Grove 拓展接口供电方向控制

M5PM1	PYG0	PYG2	PYG4	PYG3	PYG1
E-Paper	PY_EPD_EN
RTC		RTC_IRQ
microSD			PY_SD_DET_EN	PY_SD_PWR_EN	CARD_DEC

PYG0(PY_EPD_EN): 开启墨水屏供电
PYG2(RTC_IRQ): RTC 中断信号
PYG3(PY_SD_PWR_EN): microSD 模块供电
PYG4(PY_SD_DET_EN): microSD 检测功能启用，使能上拉
PYG1(CARD_DEC): microSD 插入检测

尺寸图

PaperColor 模型尺寸PDF

数据手册

软件开发

Arduino

PlatformIO

[env:m5stack-papercolor]
platform = espressif32 @ 6.12.0
board = esp32s3box
framework = arduino
board_build.partitions = default_16MB.csv
board_upload.flash_size = 16MB
board_upload.maximum_size = 16777216
board_build.arduino.memory_type = qio_opi
monitor_speed = 115200
build_flags =
    -DESP32S3
    -DBOARD_HAS_PSRAM
    -DCORE_DEBUG_LEVEL=5
    -DARDUINO_USB_CDC_ON_BOOT=1
    -DARDUINO_USB_MODE=1

lib_deps =
    M5Unified = https://github.com/m5stack/M5Unified
    M5GFX = https://github.com/m5stack/M5GFX
    M5PM1 = https://github.com/m5stack/M5PM1

Easyloader

Easyloader	下载链接	备注
PaperColor 出厂固件 Easyloader	download	/
