Tab5

SKU:C145/K145

描述

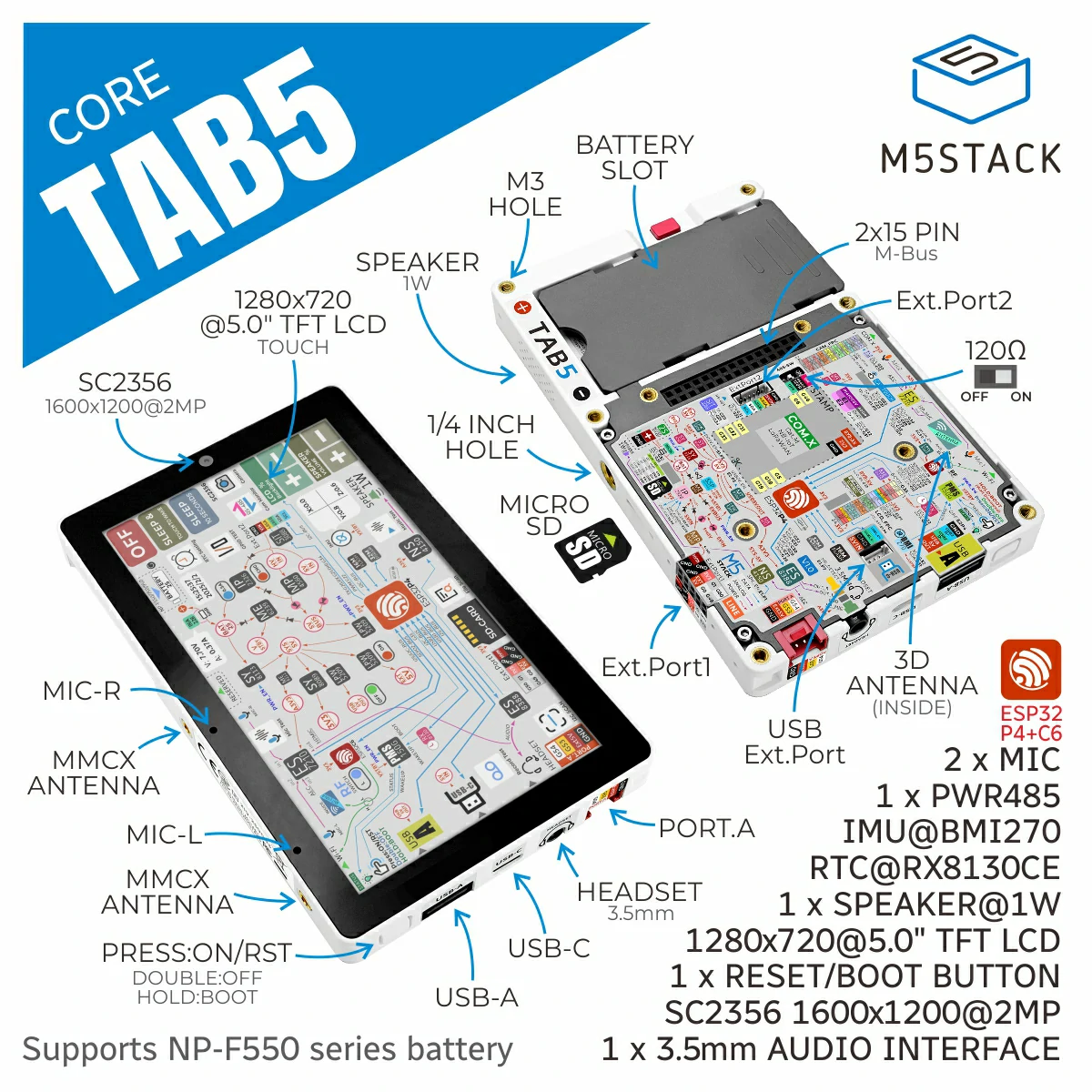

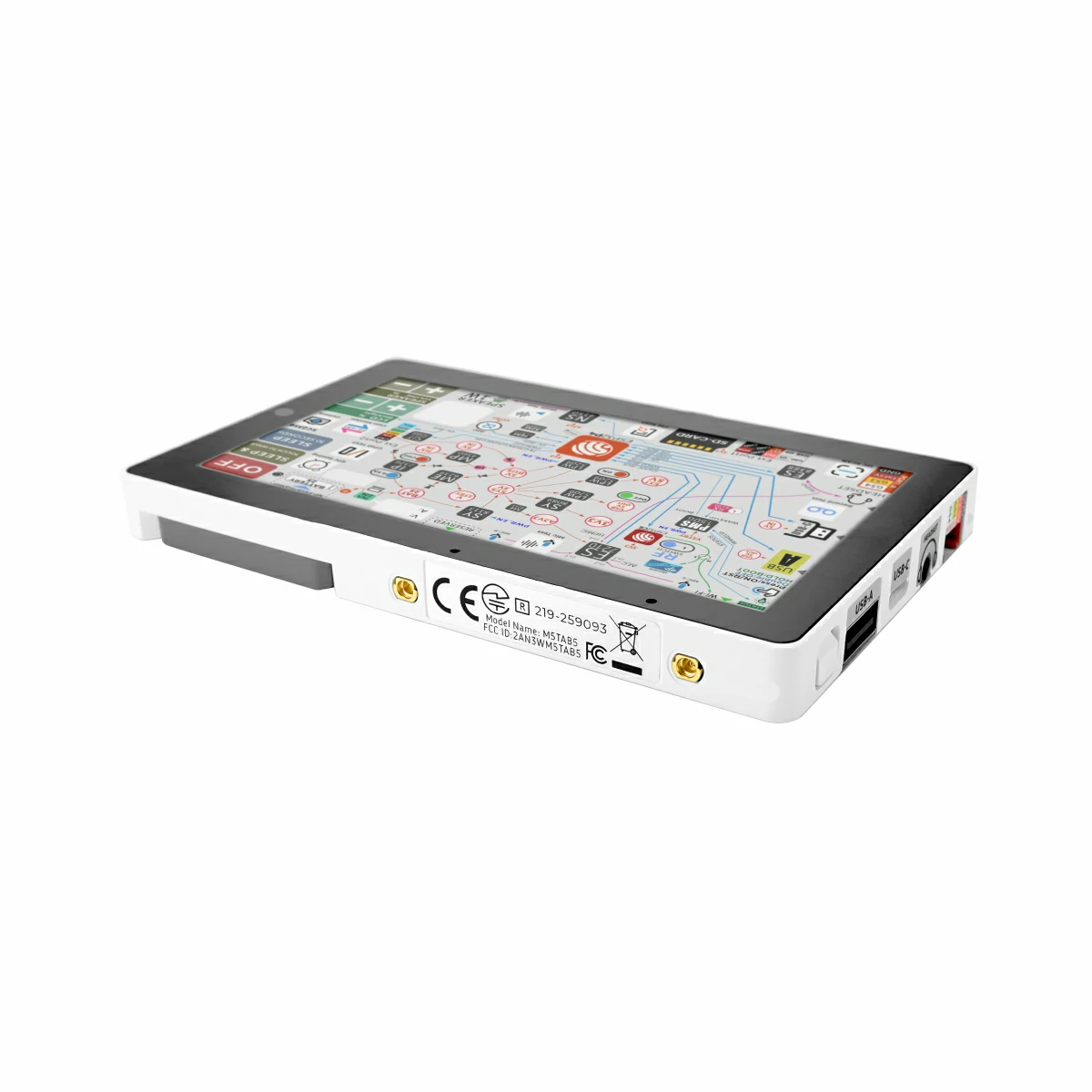

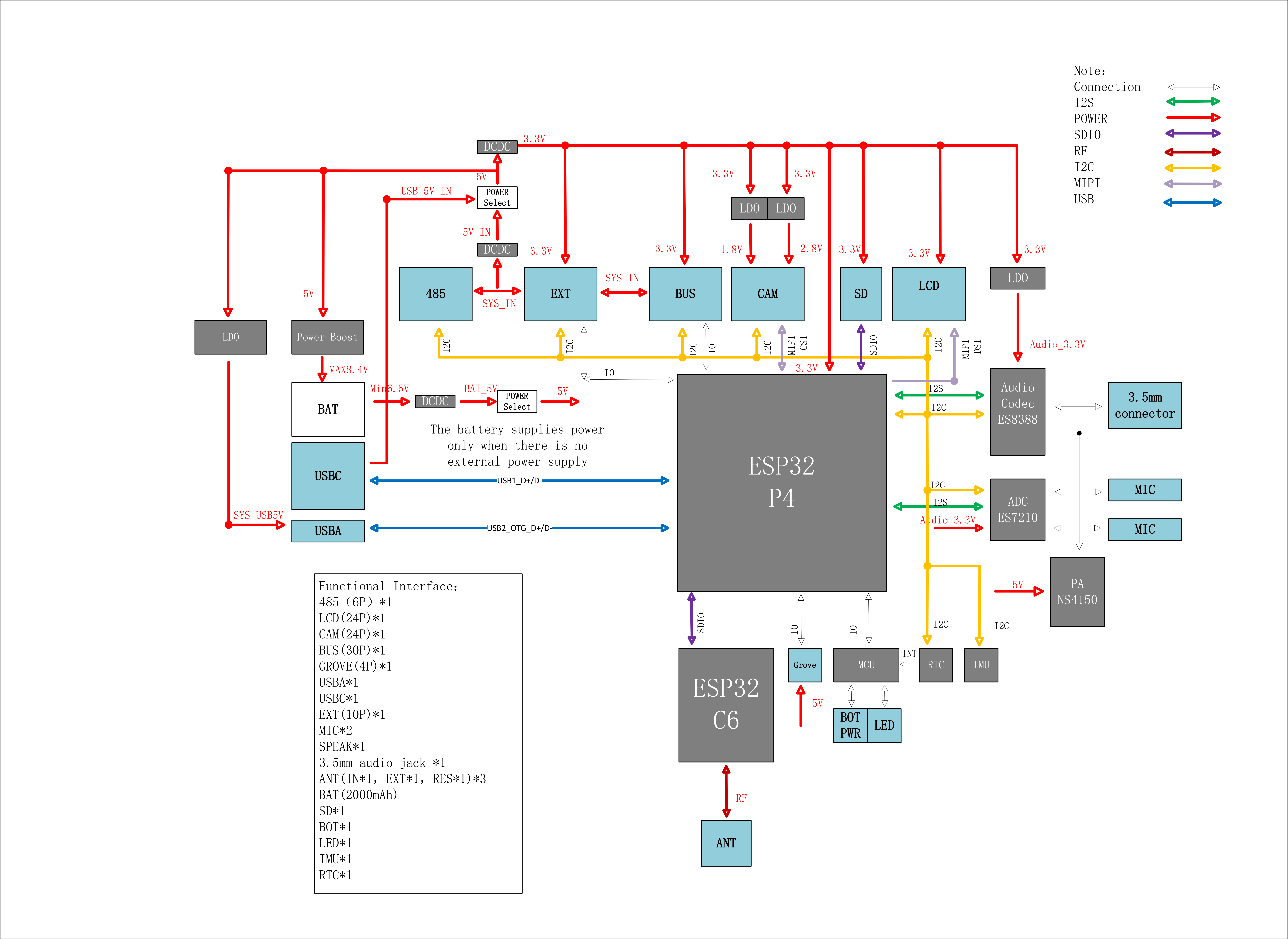

Tab5 是一款面向开发者的高度可扩展便携式智能物联网终端开发设备，集成了双芯片架构和丰富的硬件资源。其主控采用基于 RISC‑V 架构的 ESP32‑P4 SoC，并配备 16MB Flash 与 32MB PSRAM。无线模块则选用 ESP32-C6-MINI-1U，支持 Wi-Fi 6，其天线系统可在内置 3D 天线与外部 MMCX 天线接口之间自由切换，灵活适应不同部署环境，确保数据吞吐与低时延控制。

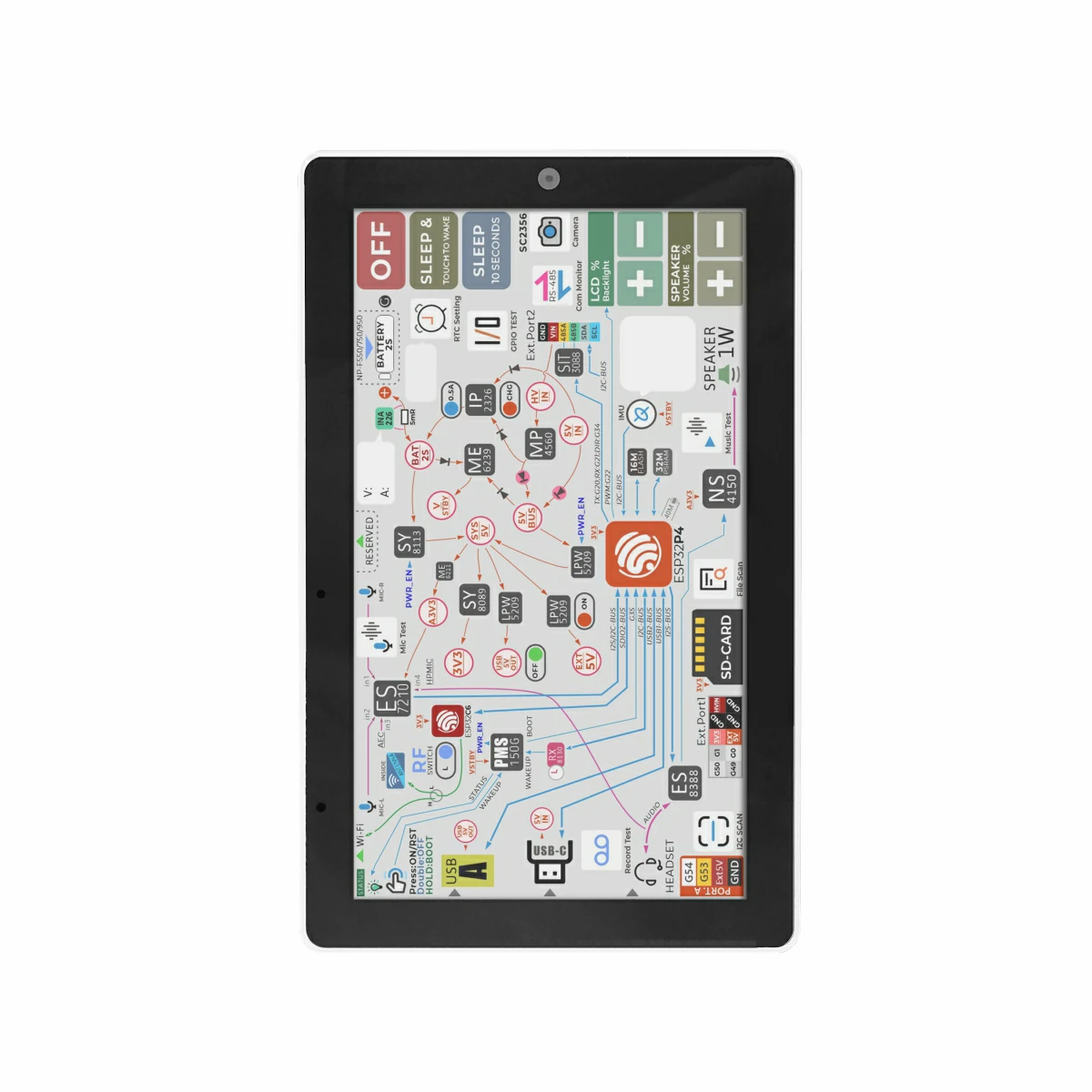

在视觉与交互方面，Tab5 配备 MIPI‑DSI 接口的 5″ 1280×720 IPS TFT 屏，触摸由 GT911 多点触控控制器（I2C）处理，带来流畅灵敏的触控体验。搭载 MIPI‑CSI 接口的 SC2356 2MP 摄像头（1600×1200），可实现高清视频录制，图像处理及边缘 AI 应用（如人脸识别、目标追踪）等。

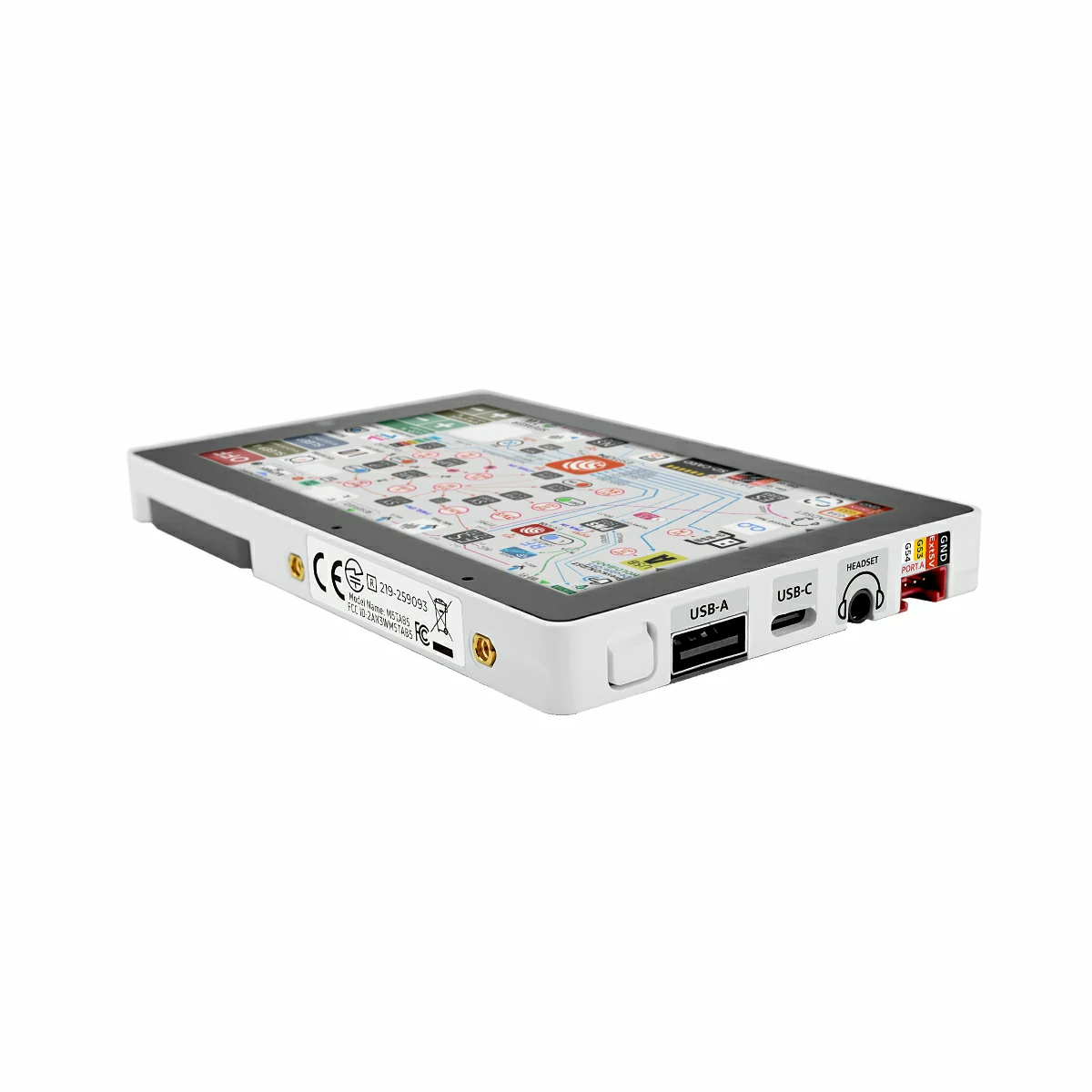

外设接口方面，Tab5 同时具备 USB Type‑A（Host）和 USB Type-C（USB 2.0 OTG）端口，可连接鼠标、键盘等传统外设。工业场景可通过 RS‑485（SIT3088 + 拨码开关 120Ω 终端电阻）总线通信。HY2.0-4P，M5-Bus，GPIO_EXT 排母和 microSD 卡槽，以及预留 STAMP 焊盘（支持 Cat.M，NB‑IoT，LoRaWAN 等模块），可灵活扩展多种传感器和通信方案。另外还配备了 Reset/Boot 按键，用于快速复位和进入烧录模式。

音视频方面，Tab5 采用 ES8388 音频编解码器，配合 ES7210 AEC 回声消除前端，双麦克风阵列，3.5mm 耳机孔与扬声器，实现高保真录放和精准语音识别。内置 BMI270 六轴传感器（加速度计 + 陀螺仪，支持中断唤醒）可在运动追踪与姿态检测中主动唤醒主控，提升低功耗场景下的响应效率。

时间与电源管理方面，Tab5 集成 RX8130CE 实时时钟（支持定时中断唤醒），底部兼容 NP‑F550 可拆卸锂电池，并集成 MP4560 升降压管理，IP2326 充放电与 INA226 实时监测电路，保证在无外部电源条件下持续稳定运行。

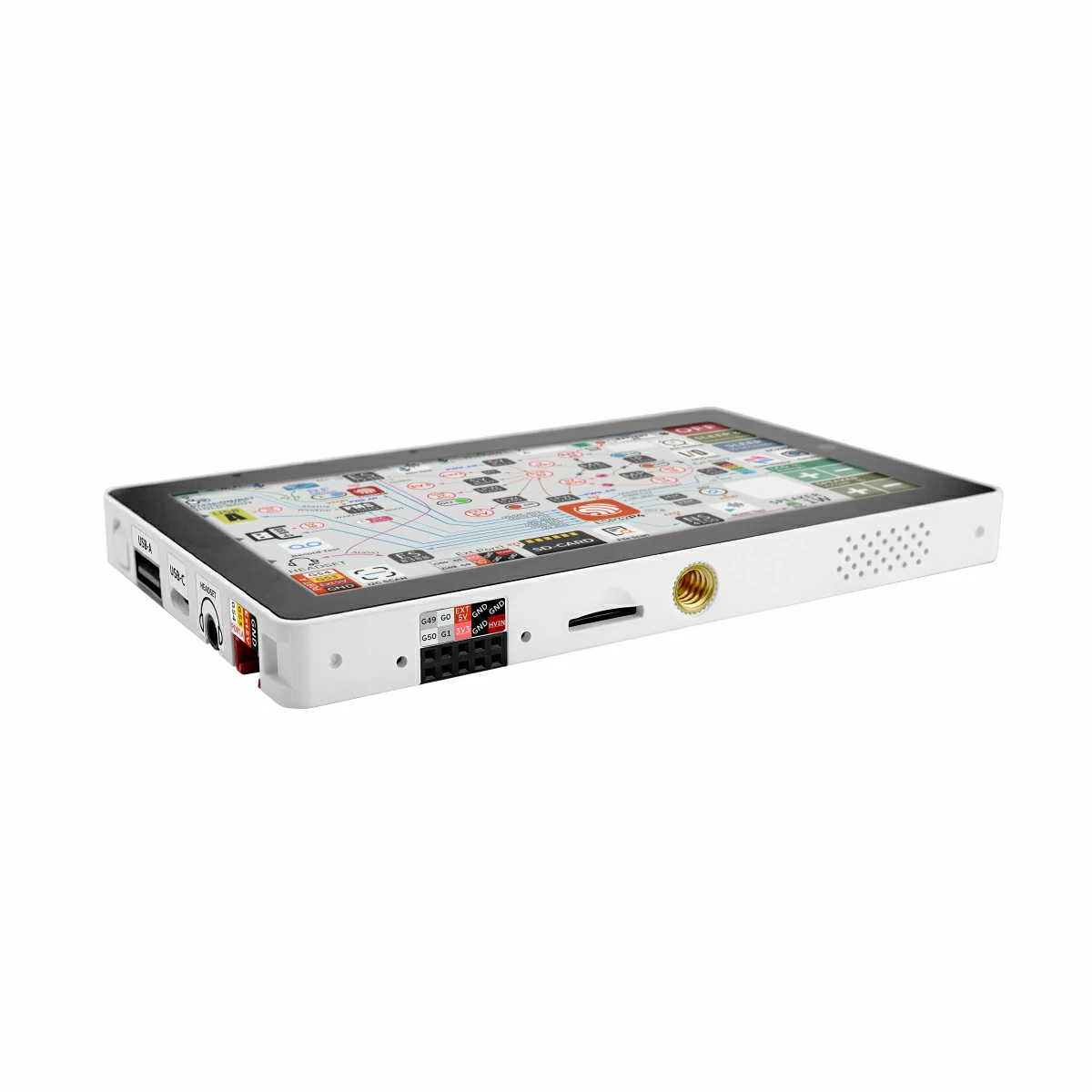

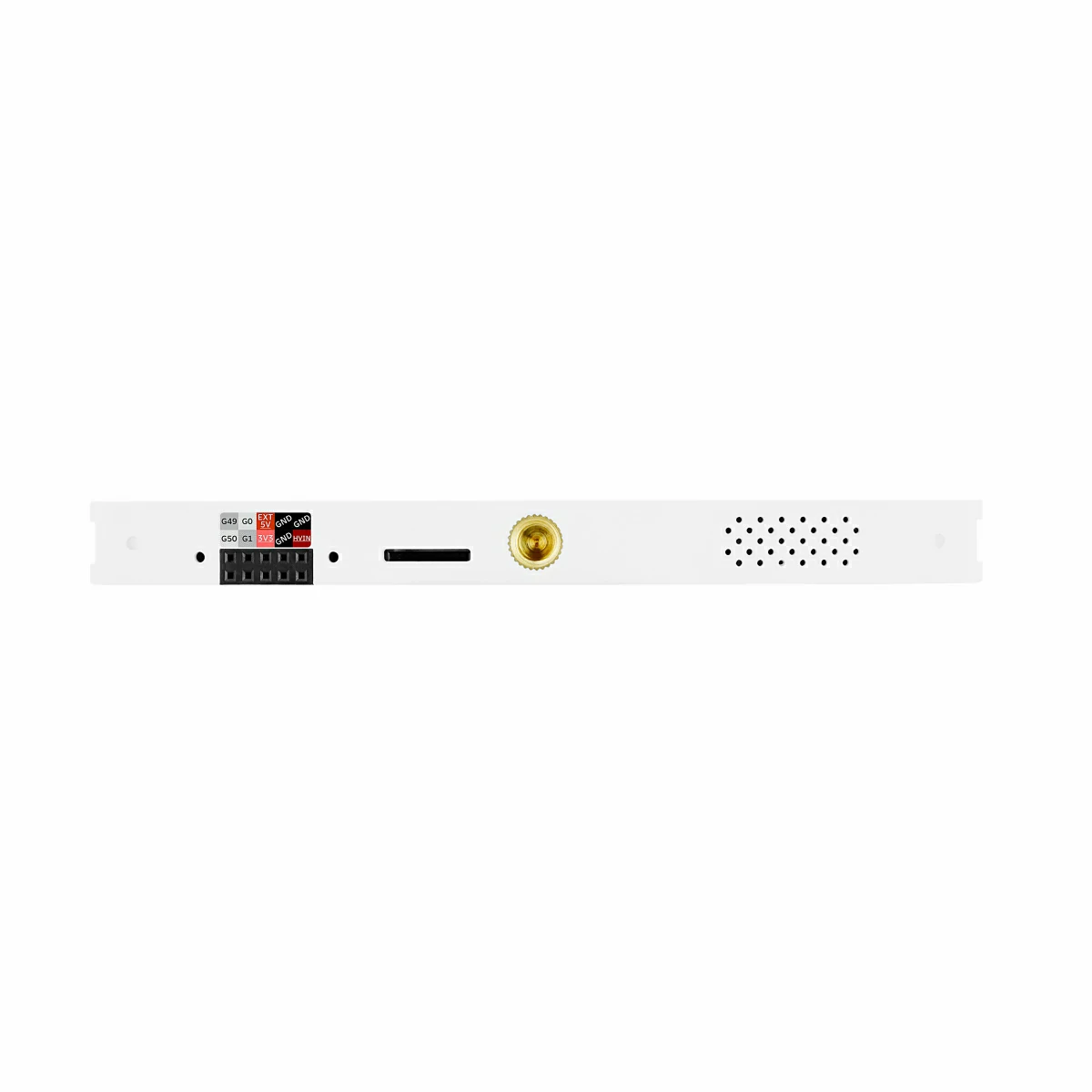

结构方面，Tab5 侧面预留标准 1/4″-20 三脚架安装螺母孔，可直接固定到三脚架或其他支架，便于拍摄与部署。

Tab5 可广泛应用于智能家居控制，远程监控，工业自动化，物联网原型开发及教育科研等场景，为开发者和企业提供了一个功能全面，易于扩展的高性能开发平台。

教程 & 快速上手

UiFlow2

本教程将向你介绍，如何通过 UiFlow2 图形化编程平台控制 Tab5 设备。

Arduino IDE

本教程将向你介绍，如何通过 Arduino IDE 编程控制 Tab5 设备。

产品特性

ESP32‑P4 双核主控
ESP32‑C6 无线模组
Wi‑Fi 6

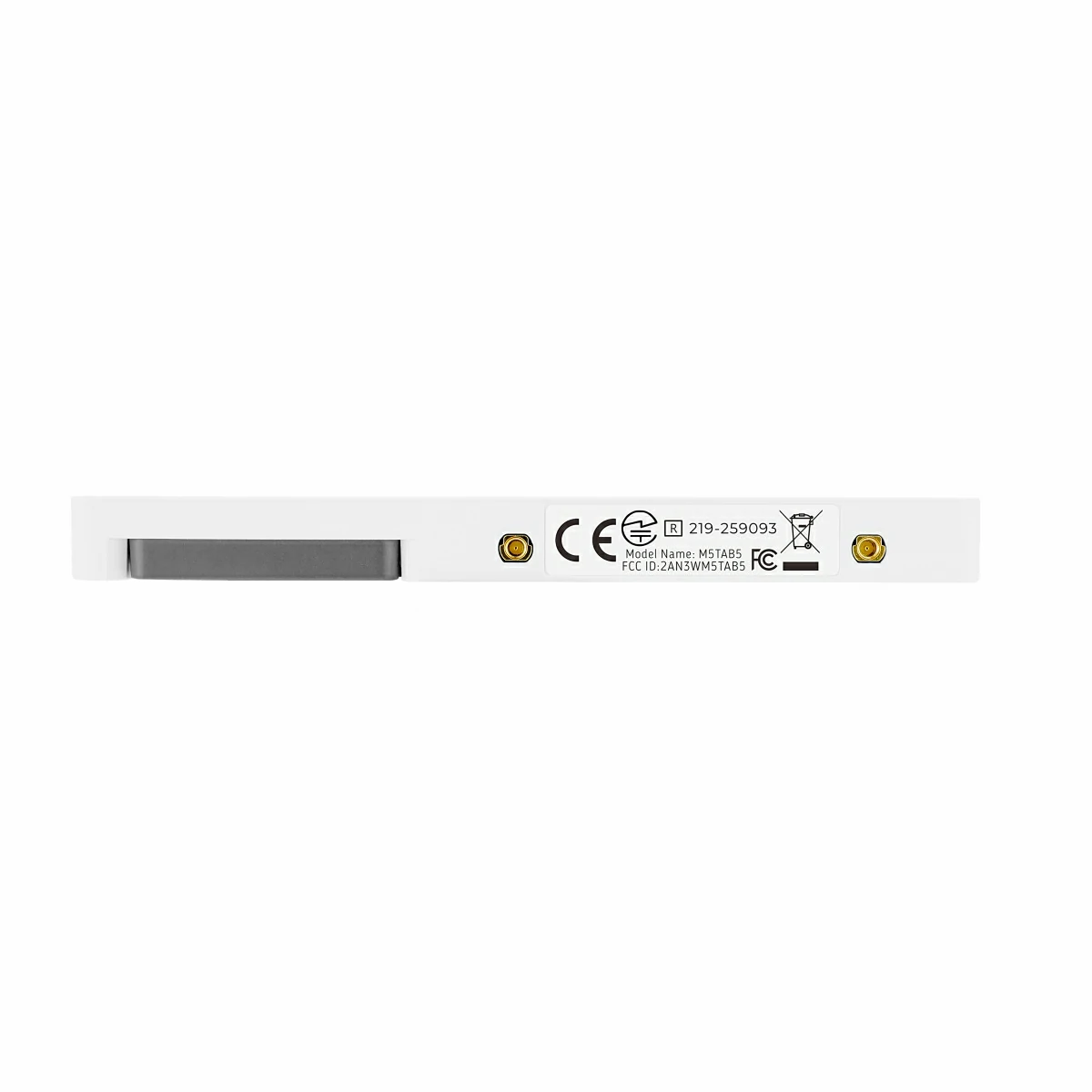

内置 3D 天线 & MMCX 外置天线端口
5″ 720P MIPI‑DSI 屏
GT911 多点触控
SC2356 2MP 摄像头

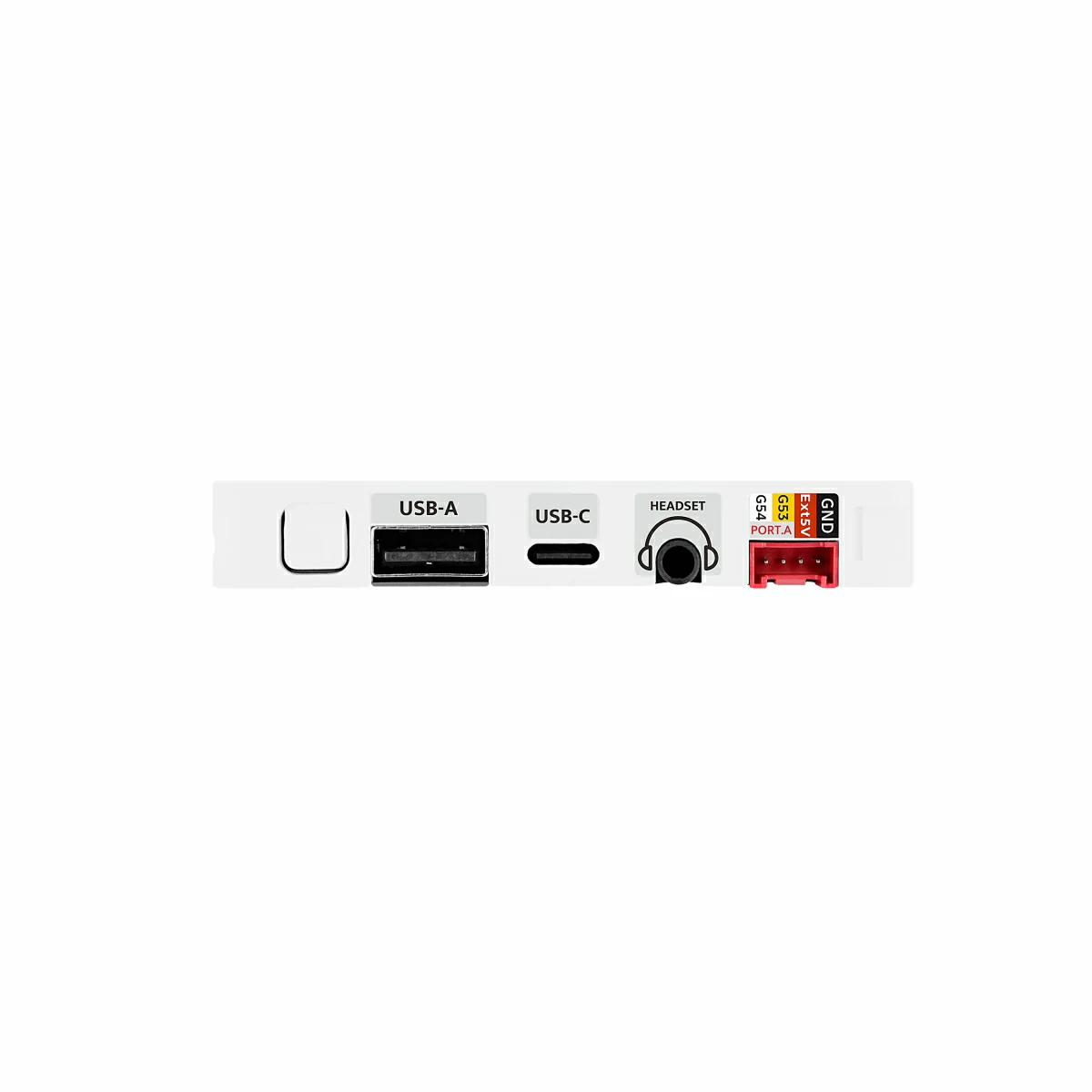

USB Type‑A Host + USB Type‑C OTG
RS485 工业接口
HY2.0-4P & M5-Bus 扩展
microSD 卡槽
Stamp 扩展
ES8388 音频编解码
ES7210 AEC 双麦克风
1W 扬声器 + 3.5mm 耳机
BMI270 六轴传感器
RX8130CE 实时时钟
Reset/Boot & Power 键
NP‑F550 可拆卸电池
标准 1/4″-20 三脚架安装螺母孔
开发平台
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO

包装内容

产品提示

Tab5 Kit 为内置可拆卸 NP-F550 锂电池的整机套件版，而标准版 Tab5 不含电池，需要外接电源或另行购置电池使用。

Tab5

1 x Tab5
1 x 1.25-6P 单头端子线

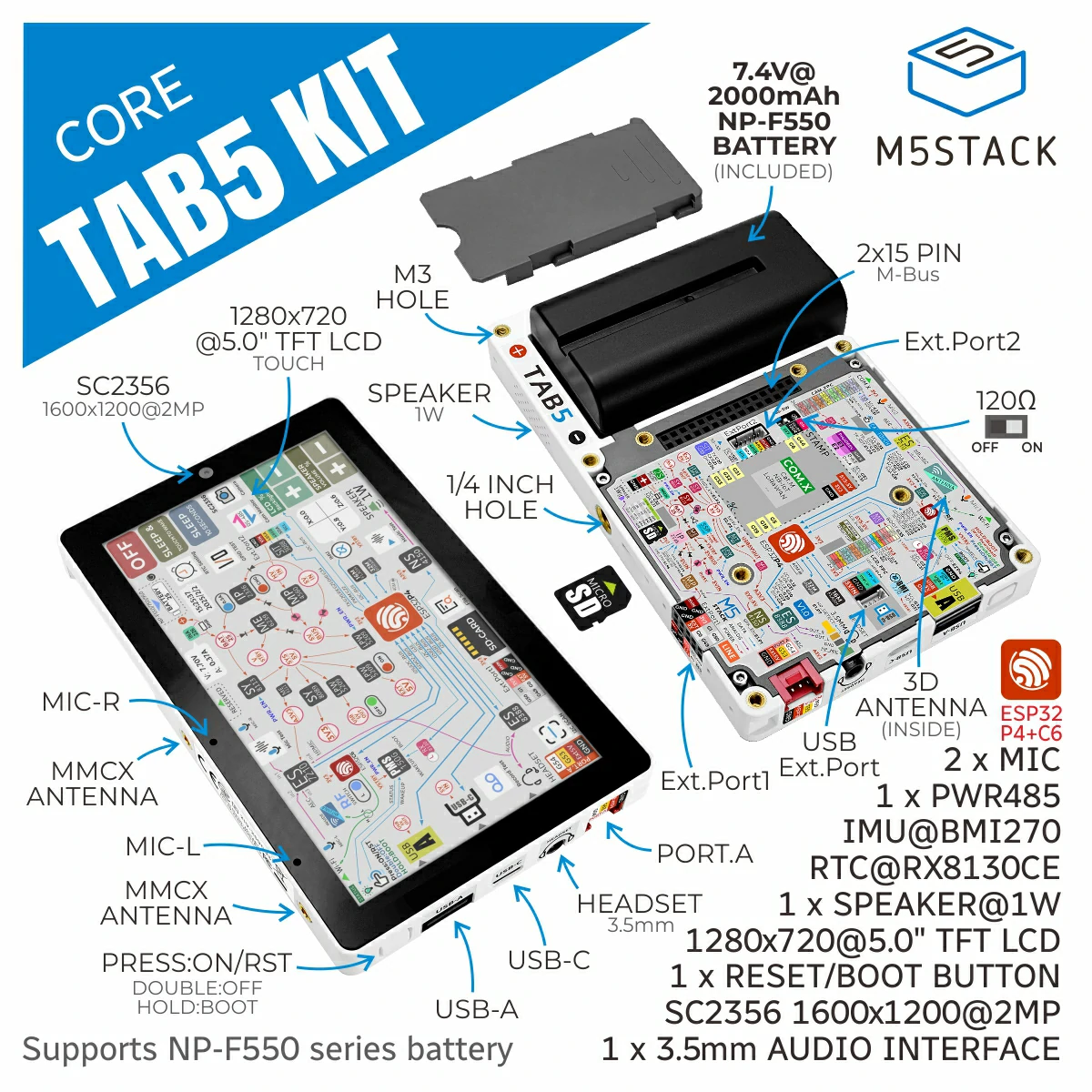

Tab5 Kit

1 x Tab5 Kit
1 x 1.25-6P 单头端子线
1 x NP‑F550 2000mAh 可拆卸电池

应用场景

智能家居控制
远程监控系统
物联网设备开发
工业自动化

规格参数

规格	参数
主控制器 SoC	ESP32-P4NRW32（RISC‑V 32 位高性能双核处理器 400MHz + LP 单核处理器 40 MHz ）
无线模块 SoC	ESP32‑C6‑MINI‑1U（支持 Wi‑Fi 6 @ 2.4G / Theard /ZigBee）
天线	内置 3D 天线 & 2 x MMCX 外置天线端口
Flash	16MB
PSRAM	32MB
显示	5 Inch IPS TFT（1280×720）
触摸	由 GT911 多点触控控制器（I2C）处理
摄像头	SC2356 @ 2MP（1600×1200），通过 MIPI‑CSI 接口
音频芯片	ES8388 编解码，ES7210 AEC 前端
麦克风	双麦克风系统（AEC 回声消除）
扬声器	1W@8Ω NS4150B
耳机孔	3.5mm
USB 端口	USB Type-A（Host），USB Type-C（USB 2.0 OTG）
RS485 端口	SIT3088（120Ω 可切换终端电阻）供电范围: 6 ~ 24V
扩展接口	1× HY2.0-4P，1× M5-Bus，GPIO_EXT 拓展总线
存储扩展	microSD 卡槽
可扩展贴片接口	Stamp 焊盘（支持 Cat.M/ NB‑IoT / LoRaWAN 等模块）
运动传感器	BMI270 六轴（加速度计 + 陀螺仪，支持中断唤醒）
RTC	RX8130CE 实时时钟（支持定时中断唤醒）
Reset/Boot 按键	1x Button，开关机及进入烧录模式
充电管理	IP2326 充电管理芯片
实时电源监测	INA226（总线电流 / 电压监测）
电池	NP-F550 可拆卸锂电池，7.4V@2000mAh（14.8 Wh）
续航	在标准使用环境（屏幕亮度 50%、Wi‑Fi 常连、后台任务运行等）下，Tab5 内置电池电压从满电（8.23 V）放电至关机阈值（6.0 V），可持续运行约 6 小时。
工作温度	0 ~ 40°C
产品尺寸	Tab5: 128.0 x 80.0 x 12.0mm Tab5 Kit: 128.0 x 80.0 x 26.7mm

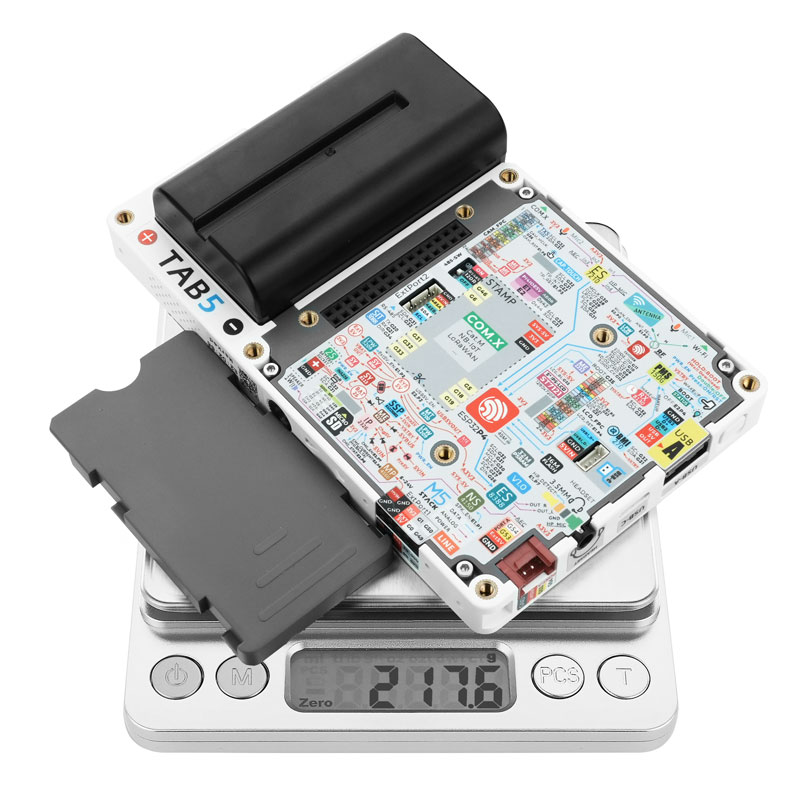

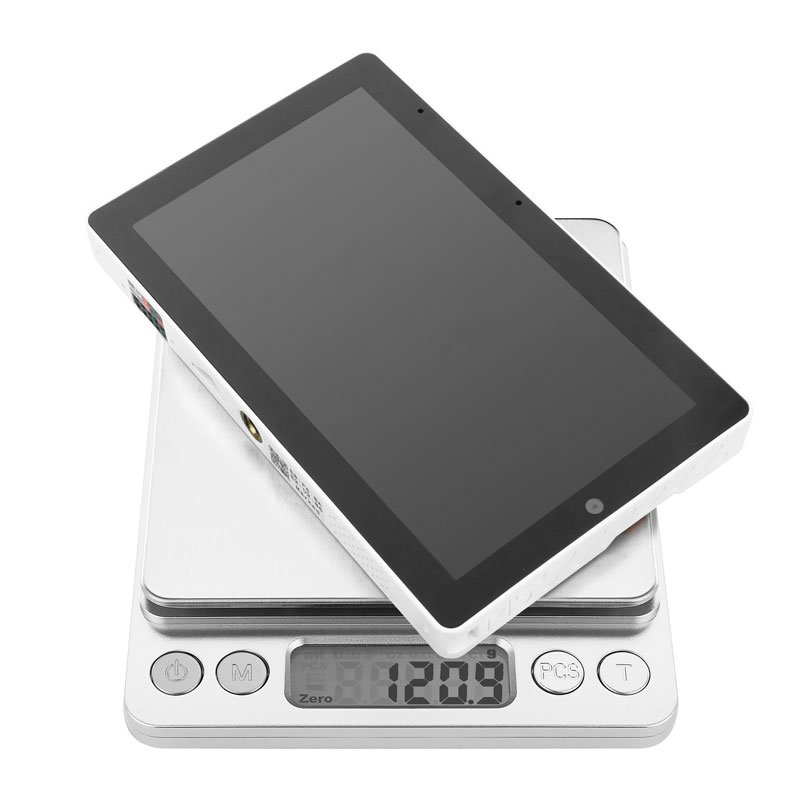

产品重量	Tab5: 124.5g Tab5 Kit: 277.4g 电池: 97.9g
包装尺寸	Tab5: 148.0 x 103.0 x 21mm Tab5 Kit: 191.0 x 103.0 x 25.0mm
毛重	Tab5: 162.5g Tab5 Kit: 277.4g

操作说明

Tab5 供电

Tab5 供电注意事项

Tab5 断开电源或更换电池前，需先执行关机操作。如直接断开电源，需间隔 5 秒后才能重新上电使用，否则可能因为电压异常原因导致 IMU 传感器无法正常初始化。

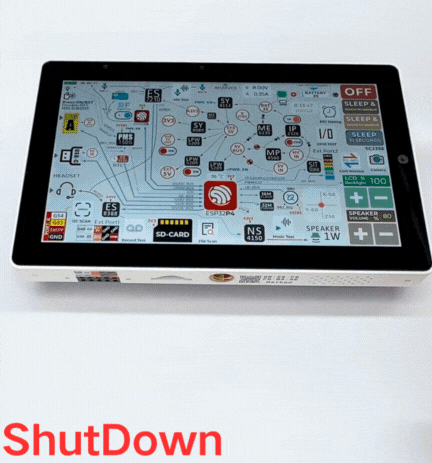

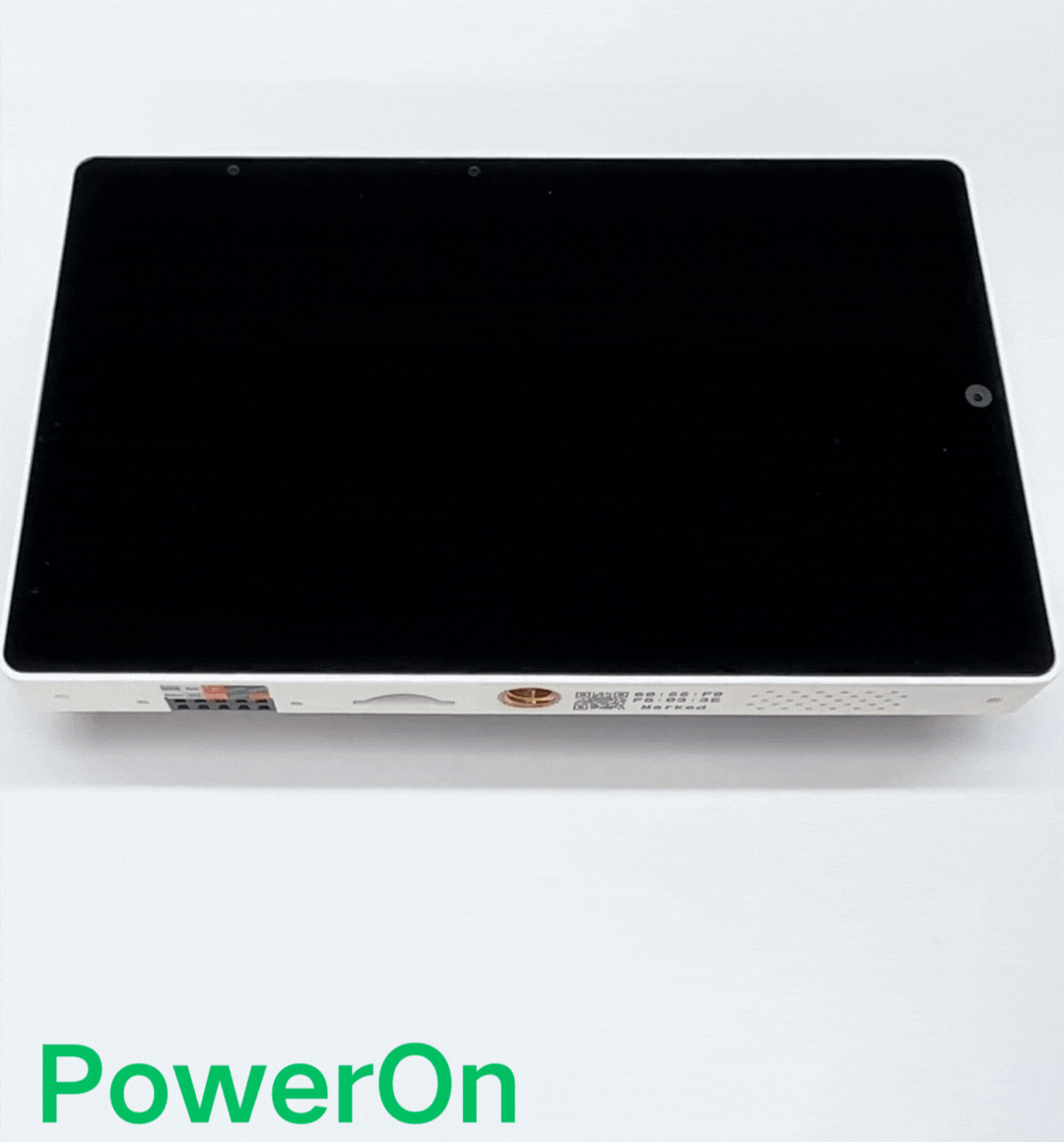

开关机

在设备通过 USB 数据线或电池供电的情况下，处于关机状态时单击电源按键一次即可开机。处于开机状态时双击电源按键即可关机。

下载模式

在已接入 USB 数据线或电池供电的情况下，长按复位按键（约 2 秒），直至内部绿色 LED 指示灯开始快速闪烁，松开按键后，设备即进入下载模式，等待固件烧录。

安装电池注意事项

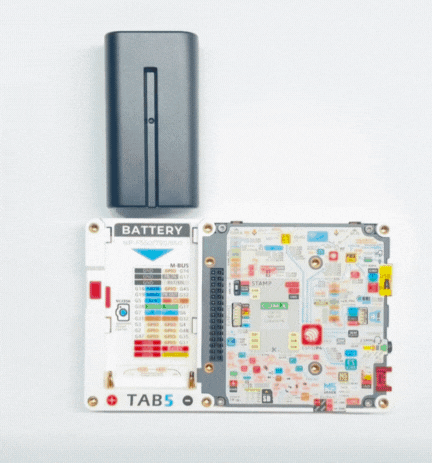

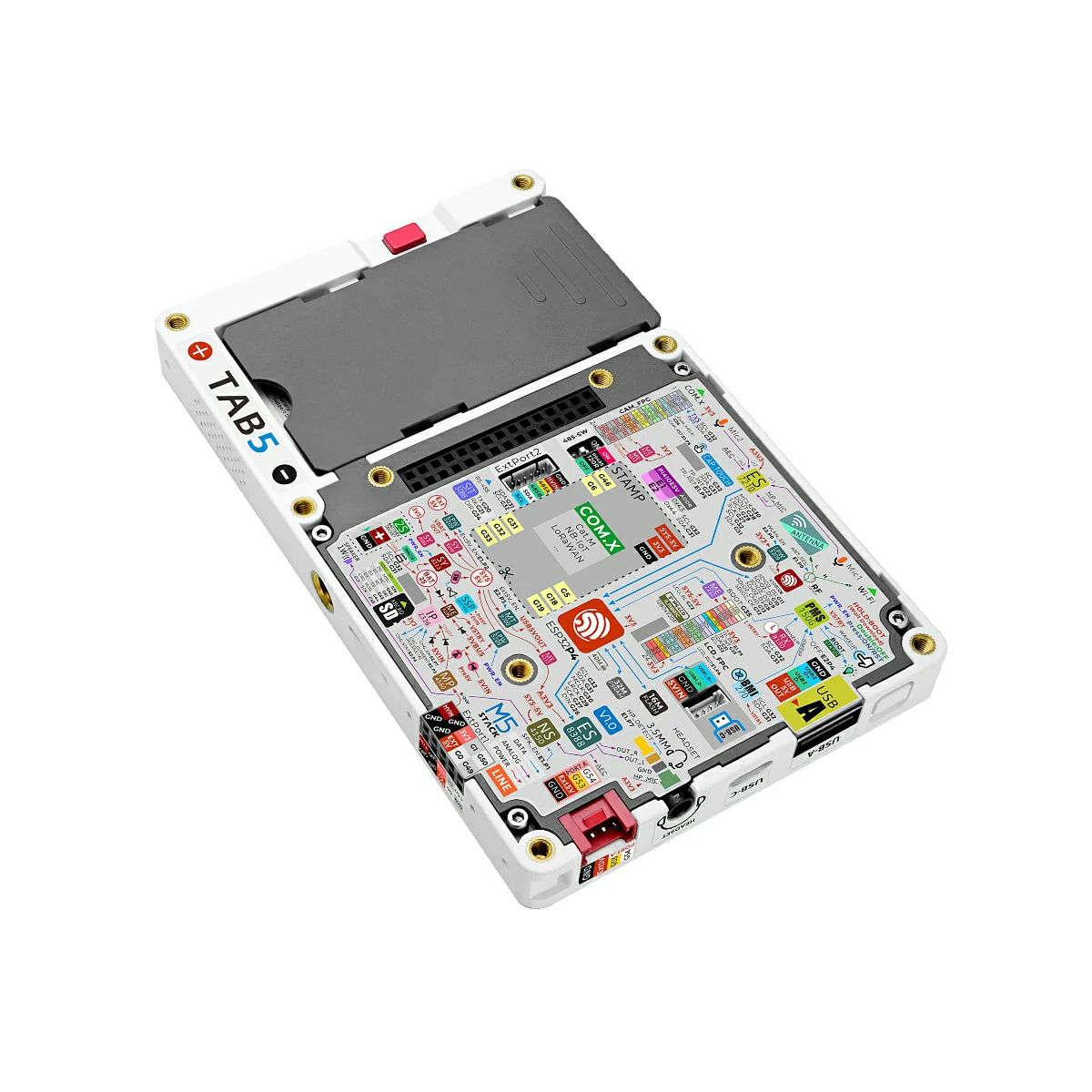

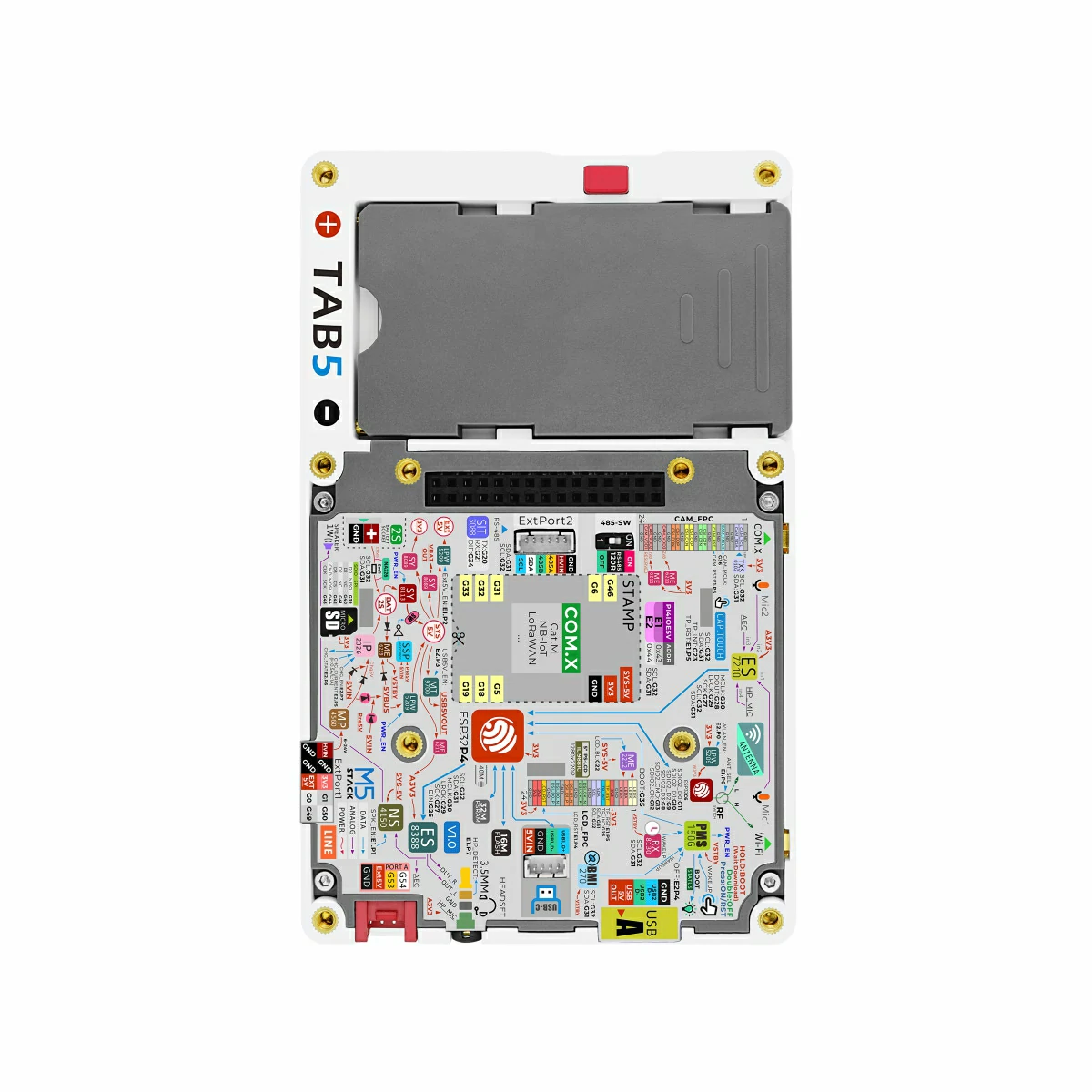

安装电池

在设备断电状态下，先按住主板侧边的红色锁定按钮，随后将电池模块背面的金属弹片对准主板上的 “BATTERY” 卡槽，从上方向下沿导轨轻推，直到电池模块与主板完全贴合，再松开红色按钮，完成安装并开始供电。

M5-Bus 总线拓展

如下图所示，Tab5 背部集成了 M5-Bus 总线接口，可用于拓展 Module 系列产品。

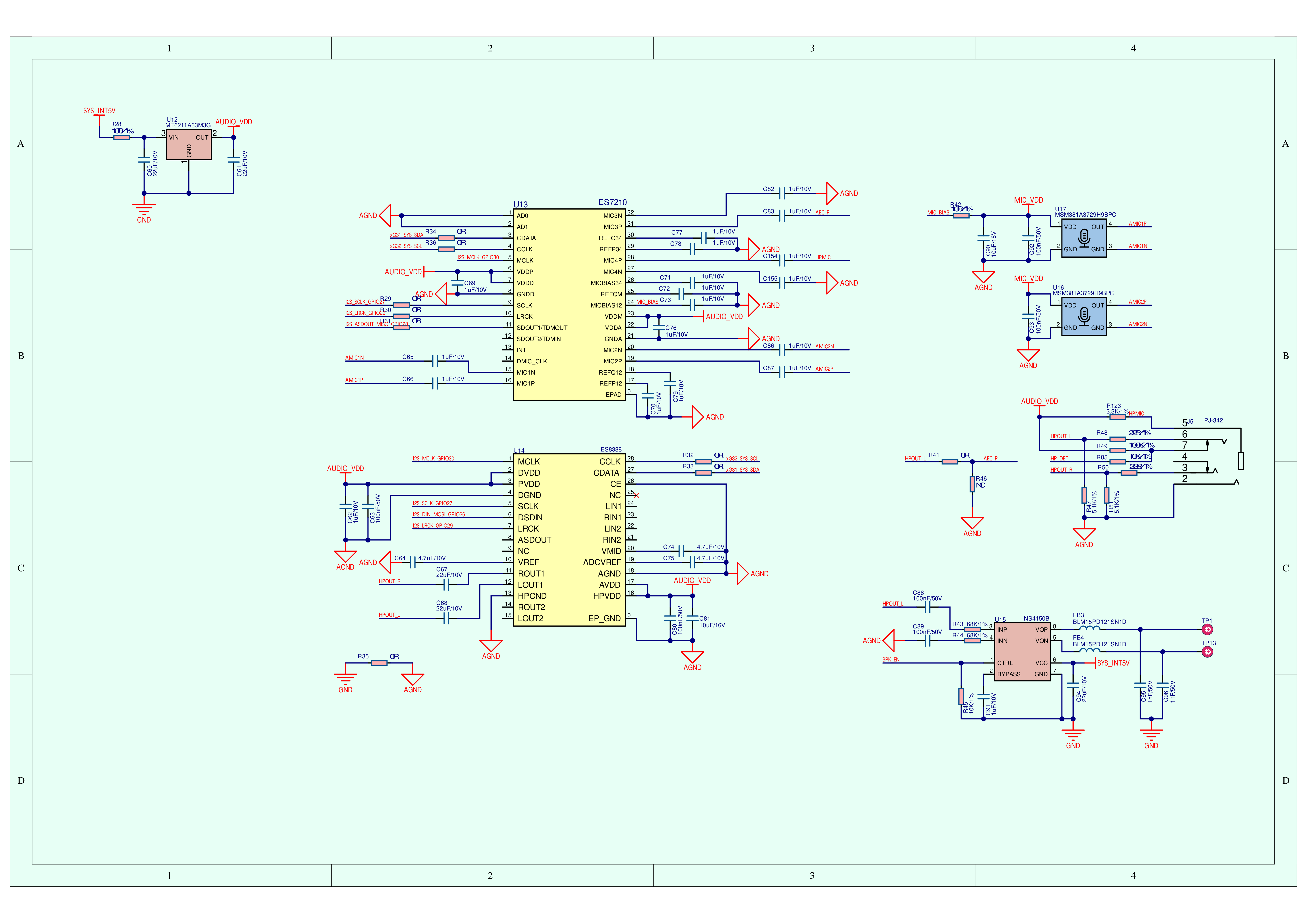

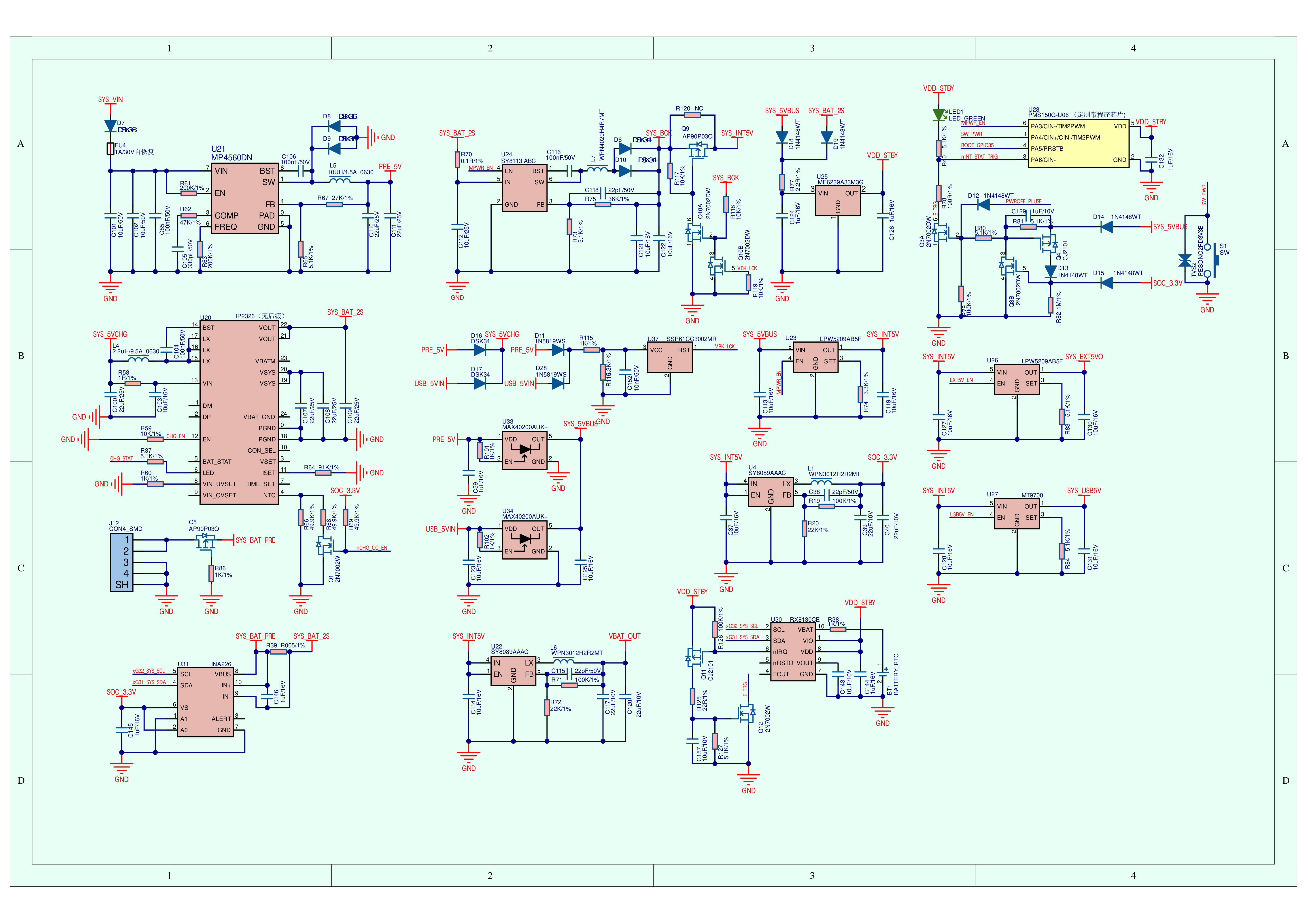

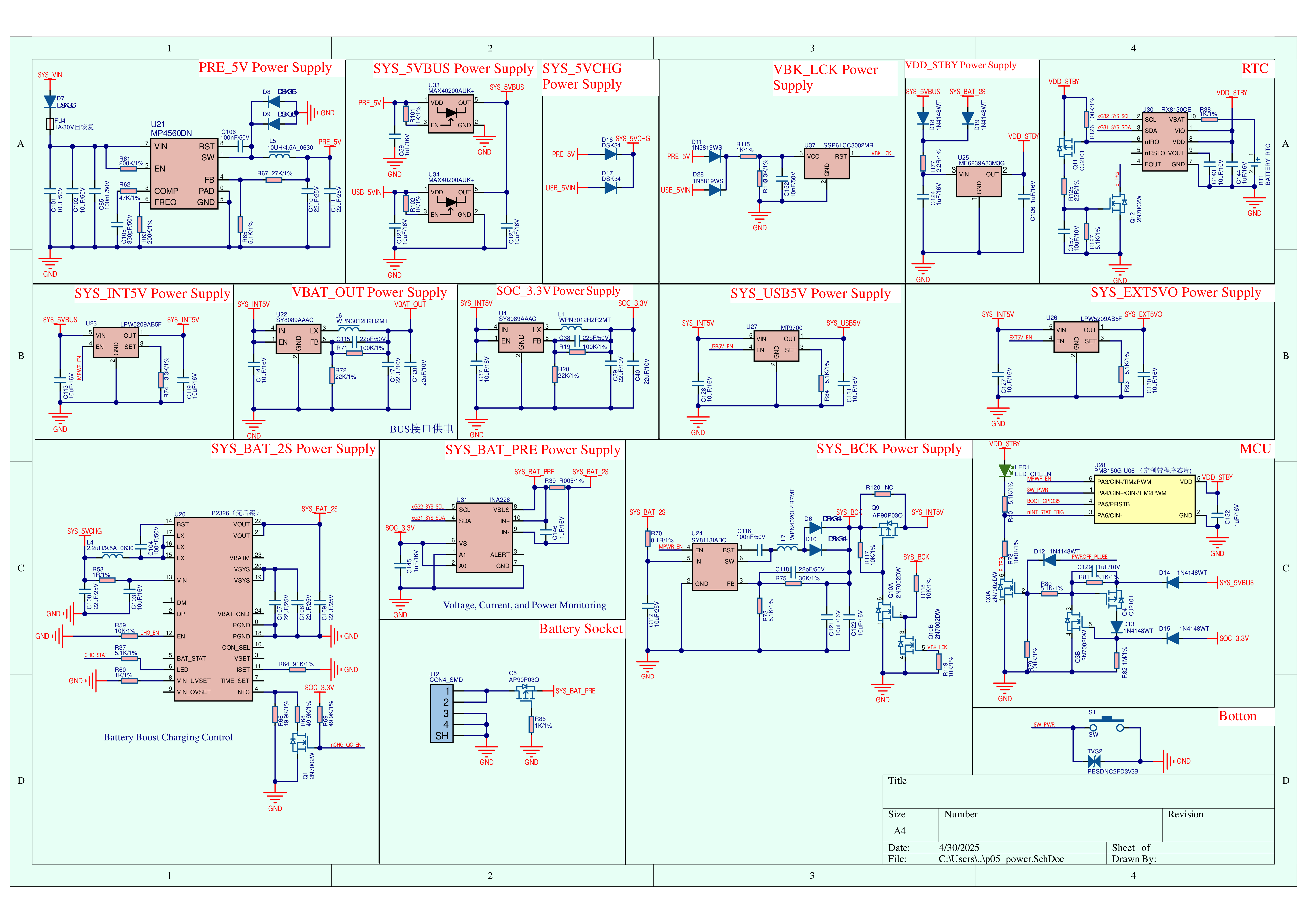

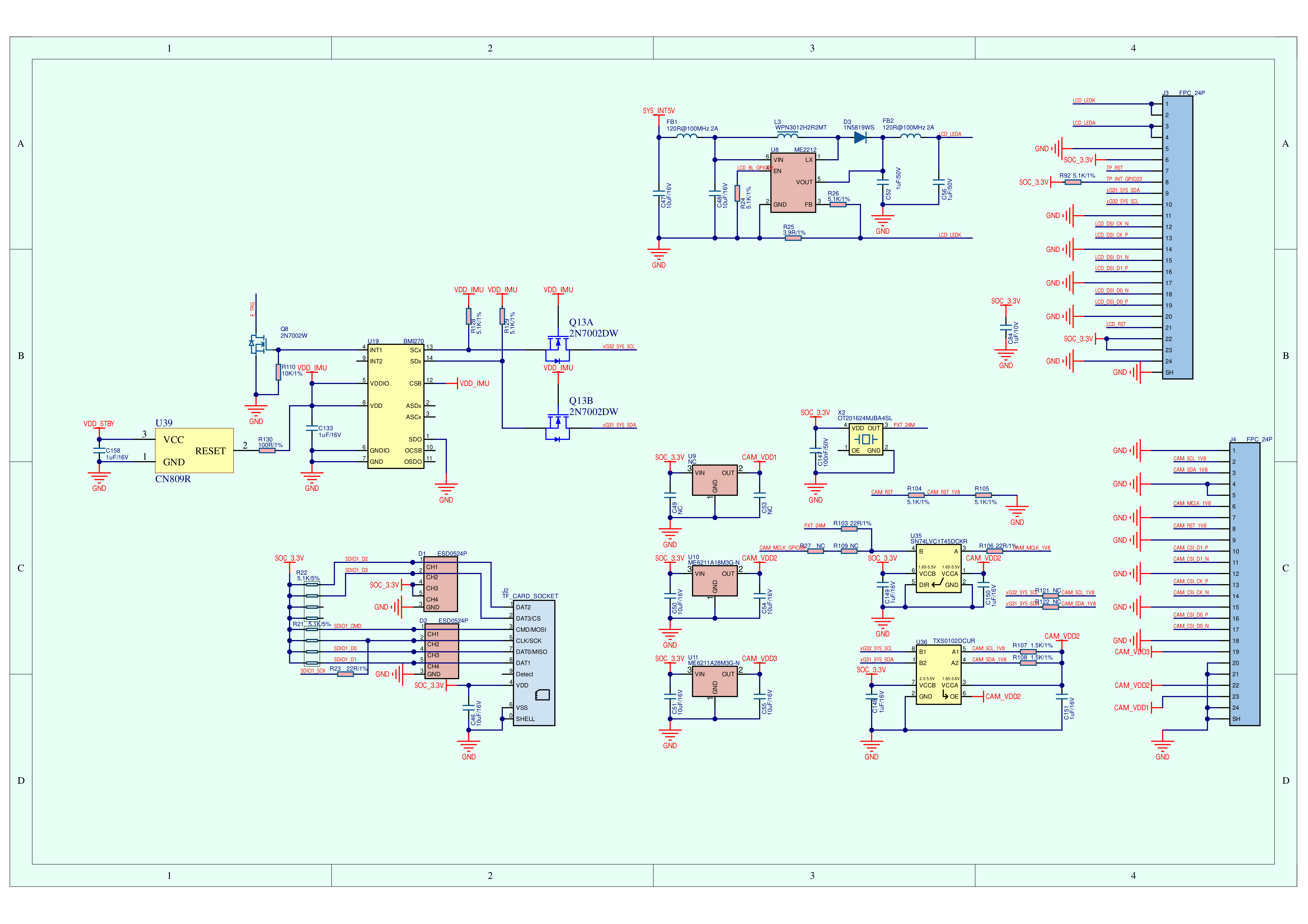

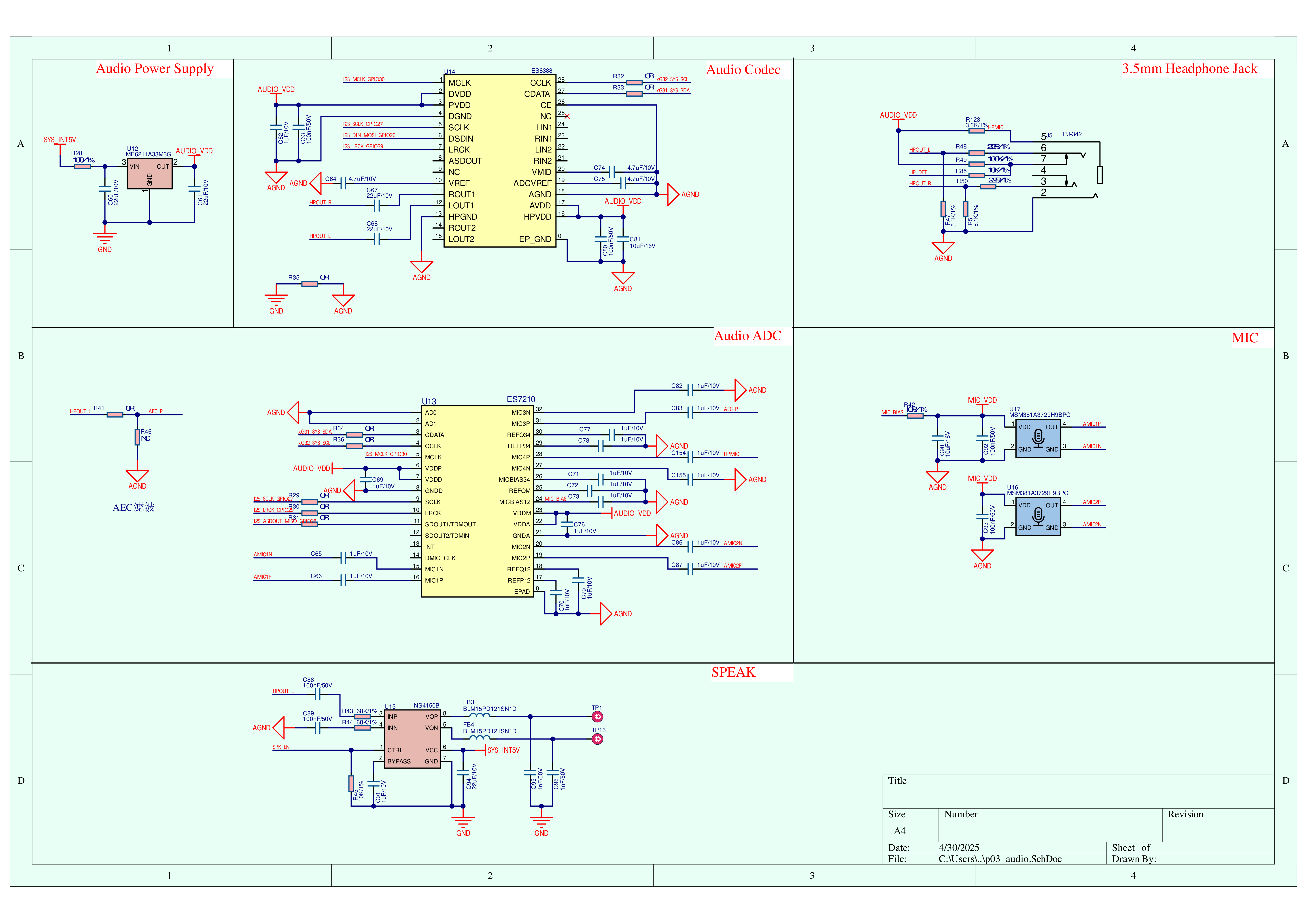

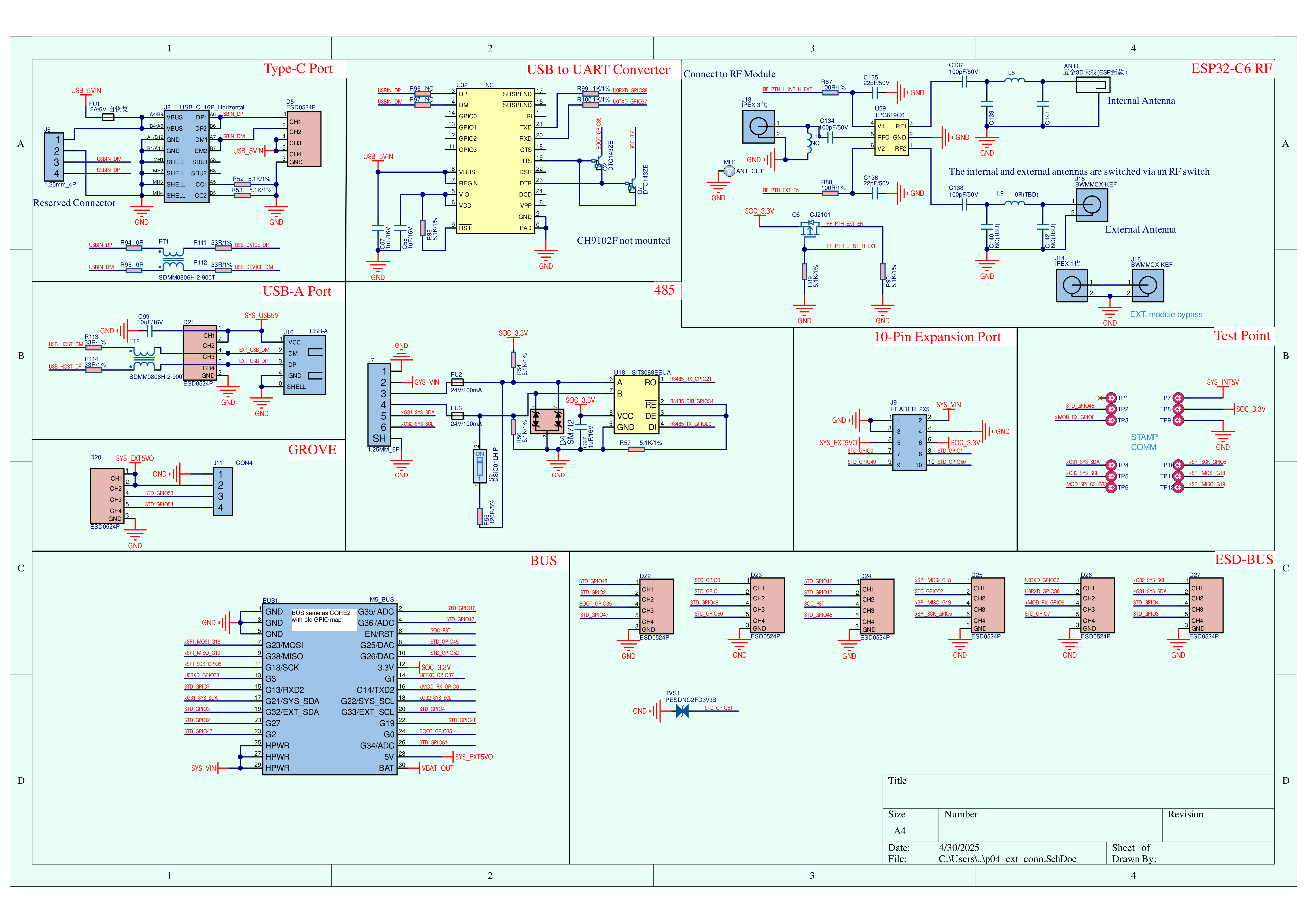

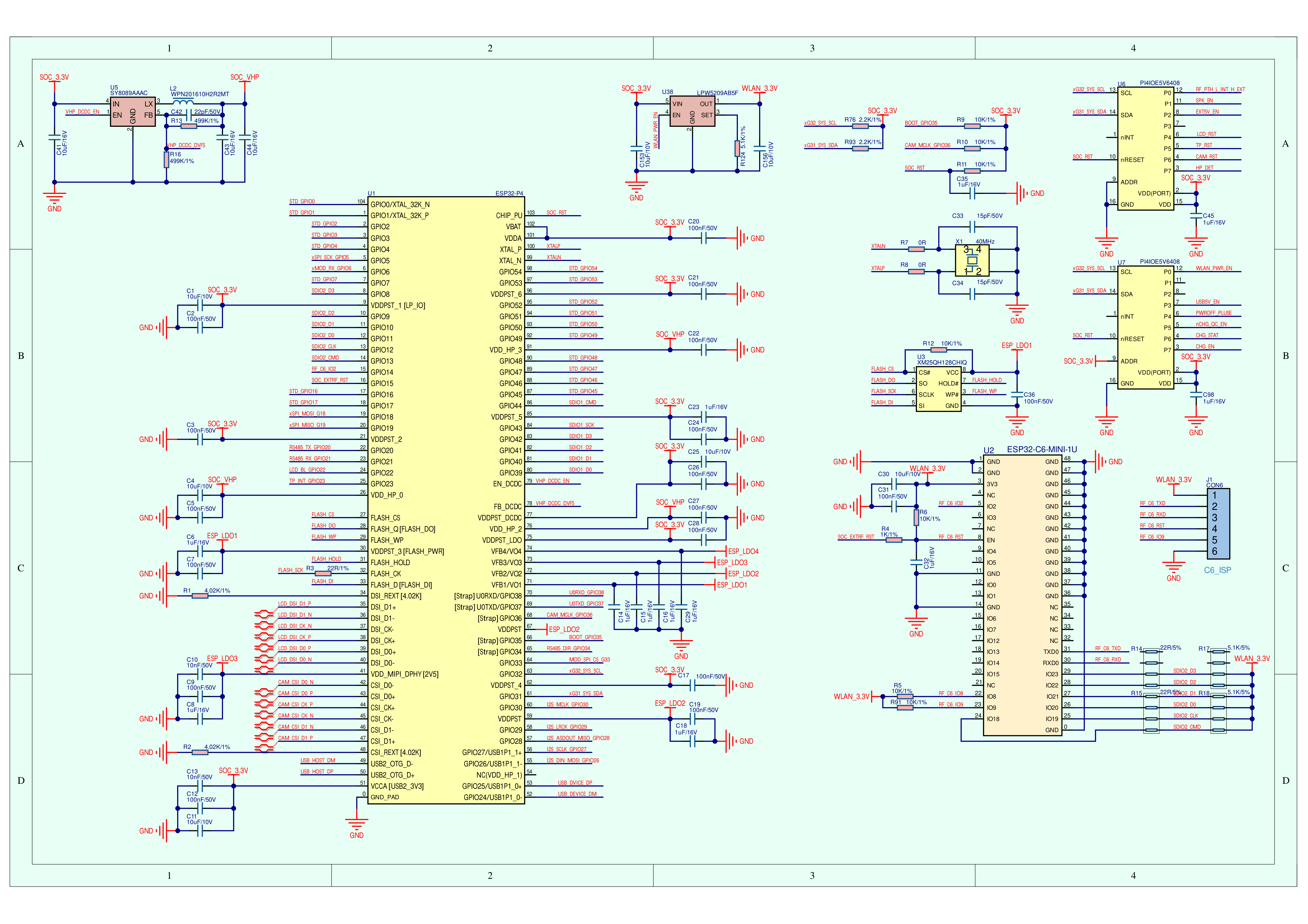

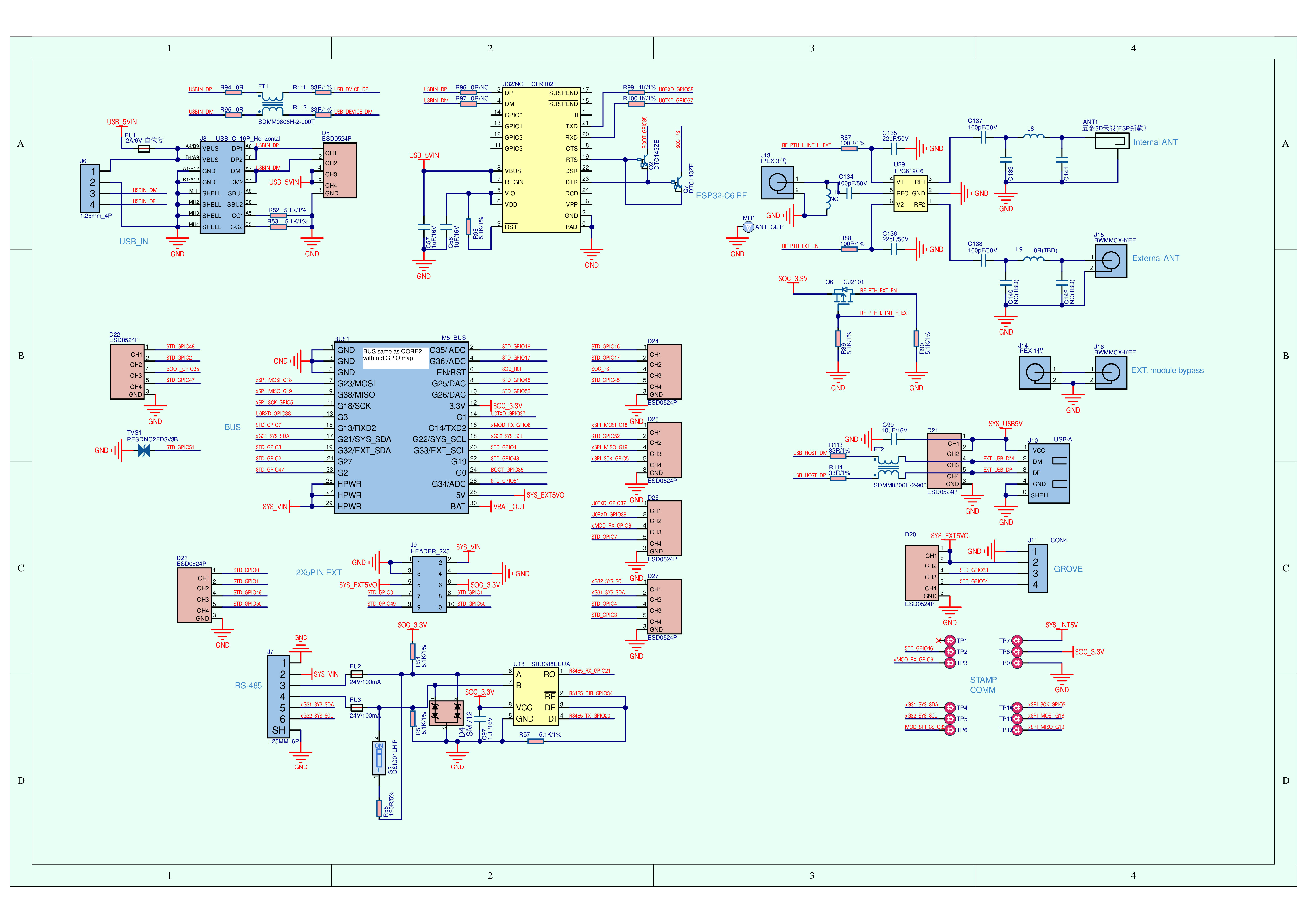

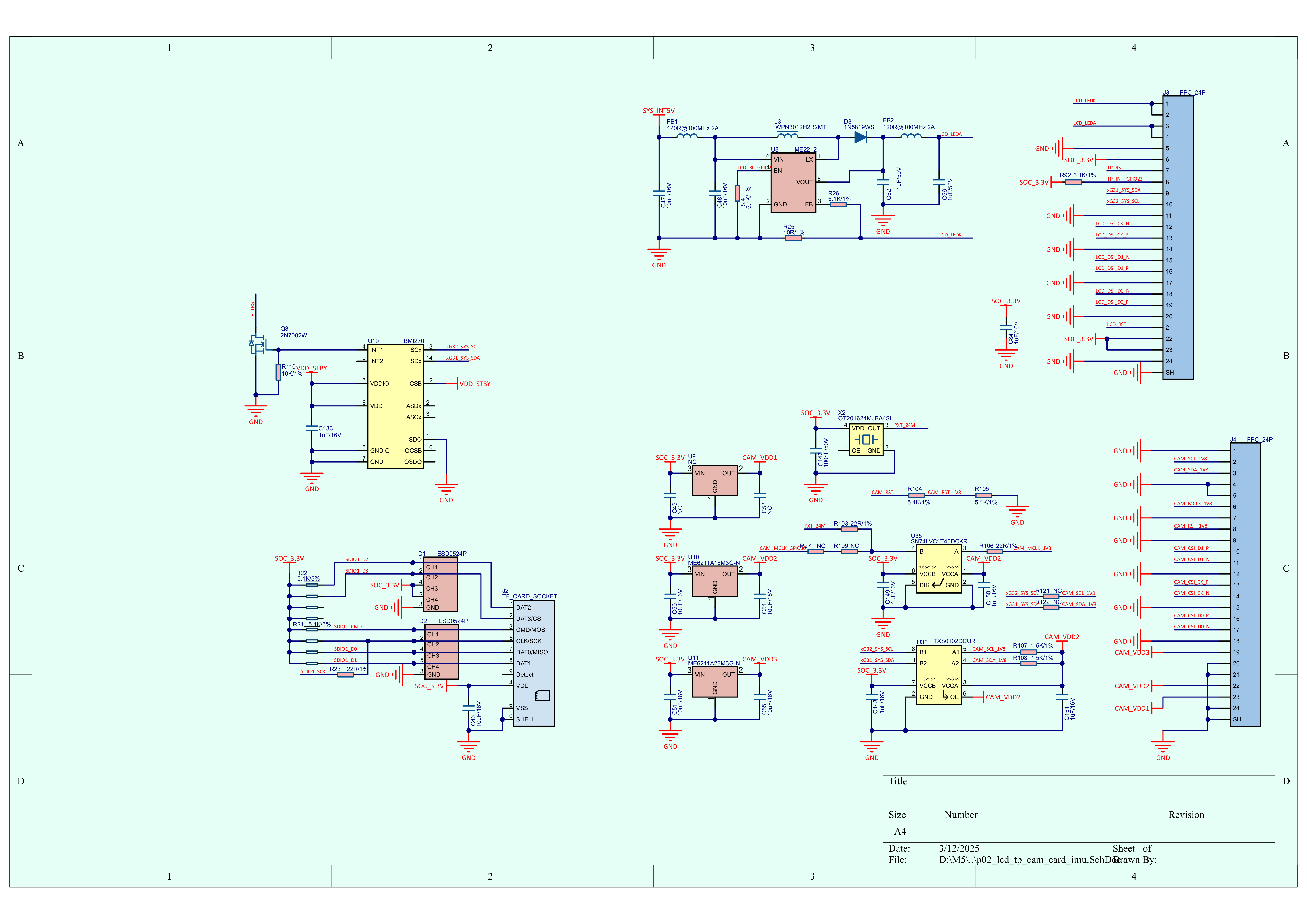

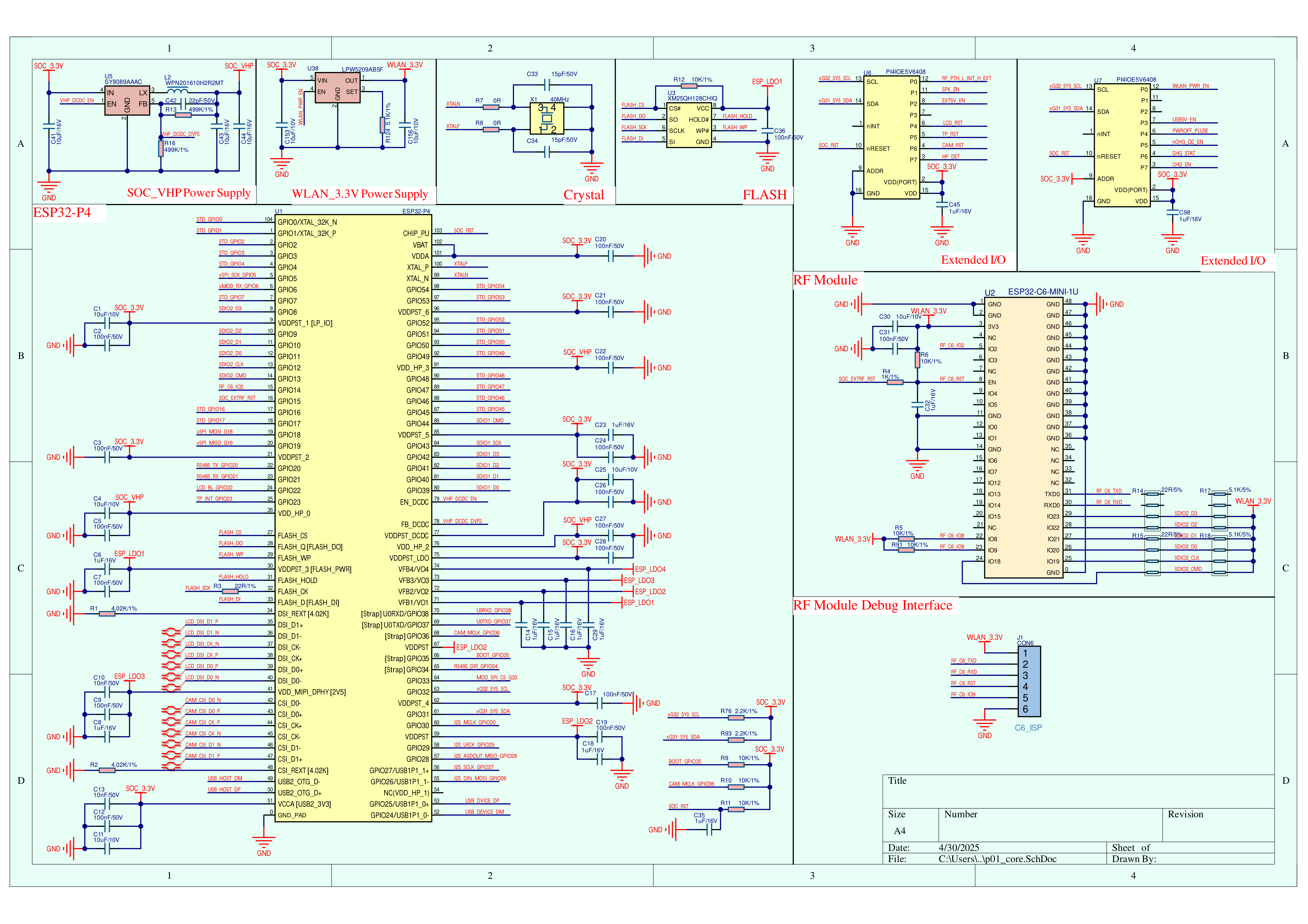

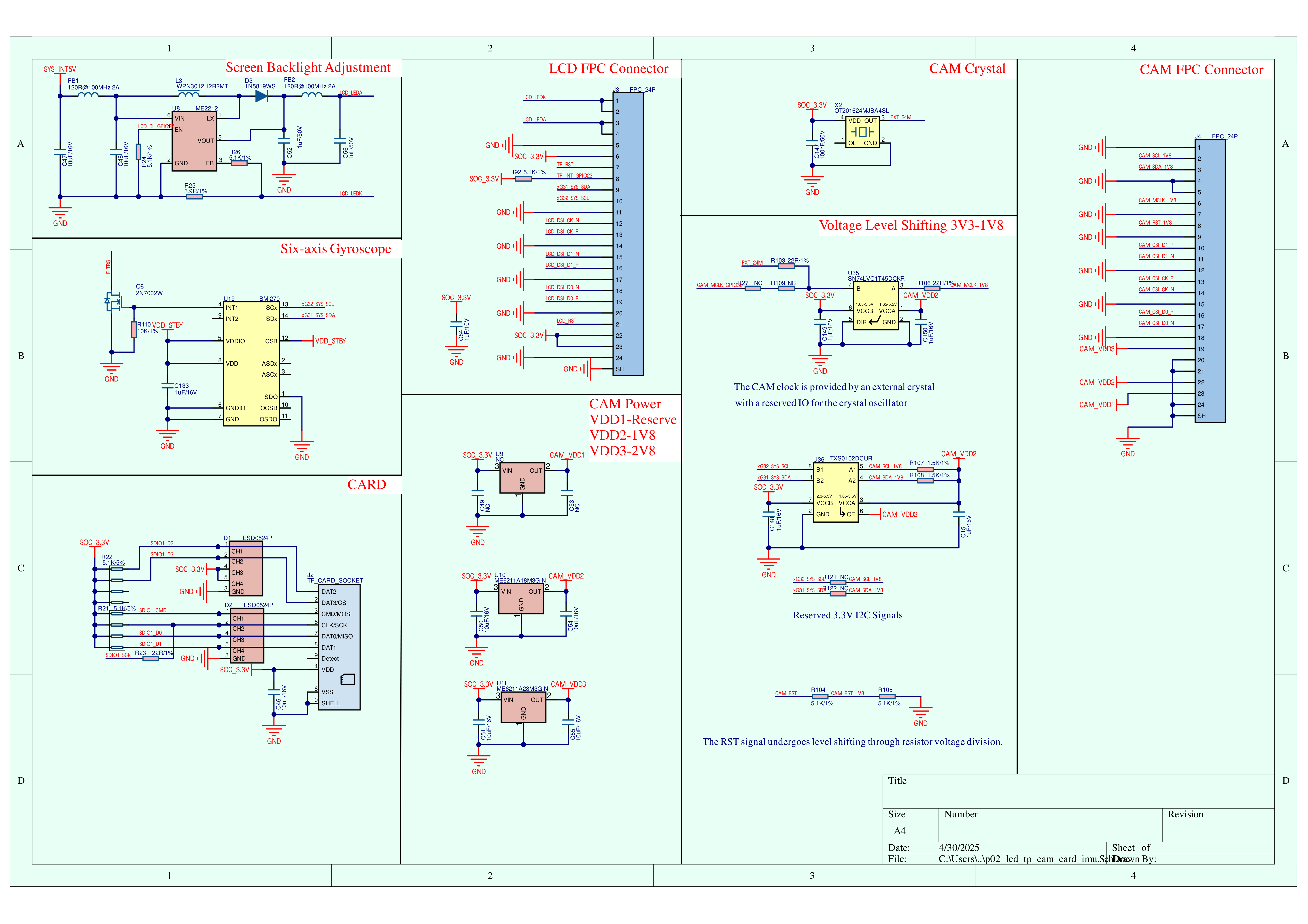

原理图

1/6

管脚映射

PI4IOE5V6408

ESP32-P4	G32	G31	CHIP_PU
PI4IOE5V6408	SCL	SDA	RST

CAM

ESP32‑P4	CAM
G32	CAM_SCL
G31	CAM_SDA
G36	CAM_MCLK
CSI_DATAP1 (专用)	CAM_D1P
CSI_DATAN1 (专用)	CAM_D1N
CSI_CLKP (专用)	CAM_CSI_CKP
CSI_CLKN (专用)	CAM_CSI_CKN
CSI_DATAP0 (专用)	CSI_DOP
CSI_DATAN0 (专用)	CSI_DON

PI4IOE5V6408	P6
CAM	CAM_RST

NS4150B

PI4IOE5V6408	P1
NS4150B	SPK_EN

ES8388

ESP32-P4	G30	G27	G26	G29	G32	G31
ES8388	MCLK	SCLK	DSDIN	LRCK	CCLK	CDATA

ES7210

ESP32-P4	G30	G27	G28	G29	G32	G31
ES7210	MCLK	SCLK	ASDOUT	LRCK	CCLK	CDATA

LCD

ESP32‑P4	ILI9881C
G22	LEDA
G23	TP_INT
G31	SDA
G32	SCL
DSI_CLKN (专用)	DSI_CK_N
DSI_CLKP (专用)	DSI_CK_P
DSI_DATAN1 (专用)	DSI_D1_N
DSI_DATAP1 (专用)	DSI_D1_P
DSI_DATAN0 (专用)	DSI_D0_N
DSI_DATAP0 (专用)	DSI_D0_P

PI4IOE5V6408	P5	P4
ILI9881C	TP_RST	LCD_RST

BMI270 & RTC(RX8130CE) & INA226

ESP32-P4	G32	G31
BMI270	SCL	SDA
RX8130CE	SCL	SDA
INA226	SCL	SDA

中断唤醒 (PMS150G-U06 电源管理)

PMS150G-U06	PA6/CIN-
BMI270	INT(E_TRG)
RX8130CE	INT(E_TRG)

ESP32-C6

ESP32-P4	G11	G10	G9	G8	G13	G12	G15	G14
ESP32-C6	SDIO2_D0	SDIO2_D1	SDIO2_D2	SDIO2_D3	SDIO2_CMD	SDIO2_CK	RESET	IO2

microSD

ESP32-P4	G39	G40	G41	G42	G43	G44
microSD SPI Mode	MISO			CS	SCK	MOSI
microSD SDIO Mode	DAT0	DAT1	DAT2	DAT3	CLK	CMD

RS485

ESP32-P4	G21	G20	G34
SIT3088	RX	TX	DIR

IP2326

PI4IOE5V6408	P7	P6
IP2326	CHG_EN	CHG_STAT

HY2.0-4P

HY2.0-4P	Black	Red	Yellow	White
PORT.A	GND	5V	G53	G54

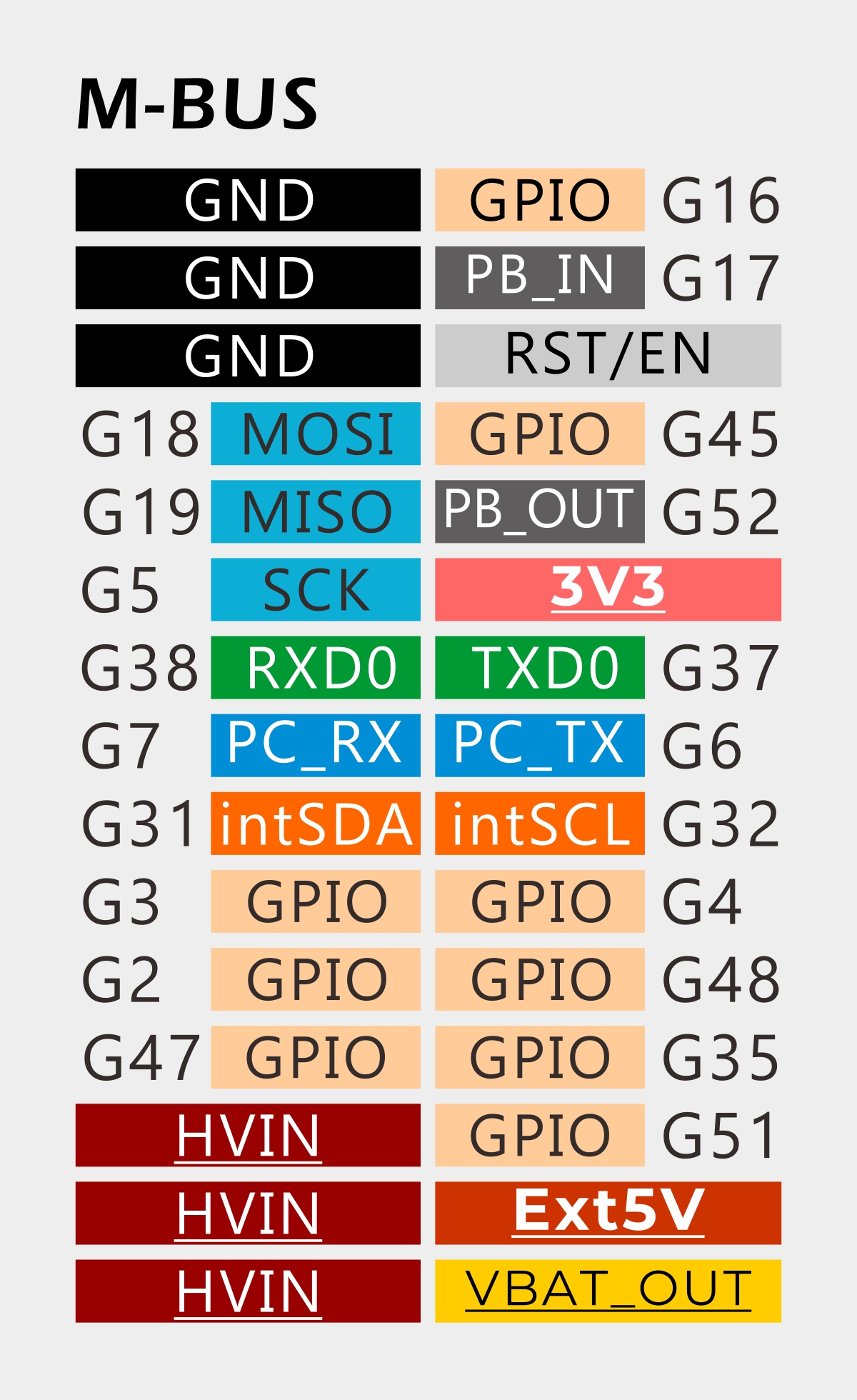

M5-Bus

FUNC	PIN	LEFT	RIGHT	PIN	FUNC
	GND	1	2	G16	GPIO
	GND	3	4	G17	PB_IN
	GND	5	6	RST	EN
MOSI	G18	7	8	G45	GPIO
MISO	G19	9	10	G52	PB_OUT
SCK	G5	11	12	3V3
RXD0	G38	13	14	G37	TXD0
PC_RX	G7	15	16	G6	PC_TX
Int SDA	G31	17	18	G32	Int SCL
GPIO	G3	19	20	G4	GPIO
GPIO	G2	21	22	G48	GPIO
GPIO	G47	23	24	G35	GPIO
	HVIN	25	26	G51	GPIO
	HVIN	27	28	5V
	HVIN	29	30	BAT

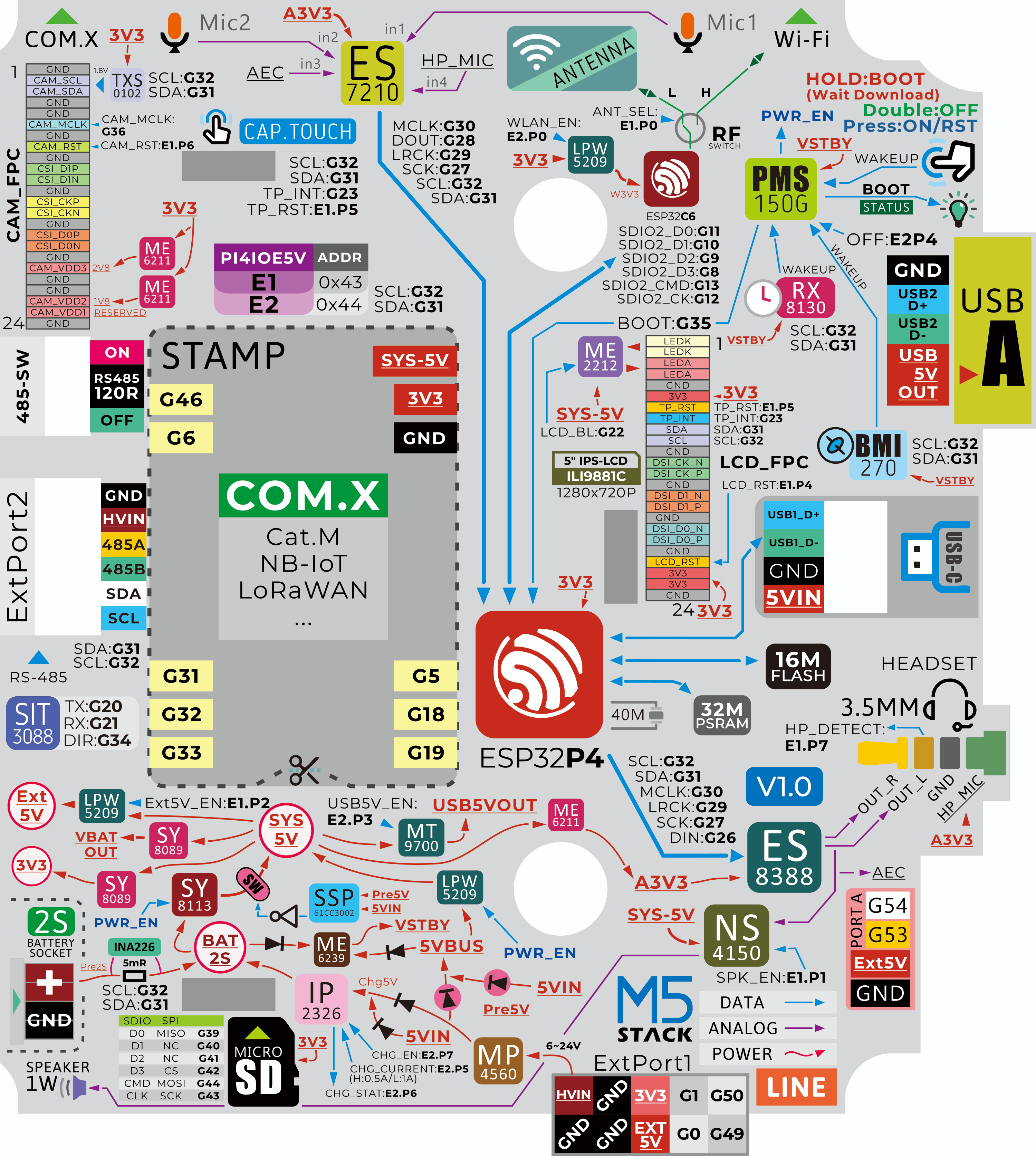

Tab5 Board PinMap Overview

尺寸图

数据手册

软件开发

Arduino

UiFlow2

Tab5 UiFlow2 快速上手

PlatformIO

[env:esp32p4_pioarduino]
platform = https://github.com/pioarduino/platform-espressif32.git#54.03.21
upload_speed = 1500000
monitor_speed = 115200
build_type = debug
framework = arduino
board = esp32-p4-evboard
board_build.mcu = esp32p4
board_build.flash_mode = qio

build_flags =
    -DBOARD_HAS_PSRAM
    -DCORE_DEBUG_LEVEL=5
    -DARDUINO_USB_CDC_ON_BOOT=1
    -DARDUINO_USB_MODE=1
lib_deps =
    https://github.com/M5Stack/M5Unified.git
    https://github.com/M5Stack/M5GFX.git

ESP-IDF

Easyloader

Easyloader	下载链接	备注
Tab5 出厂固件	download	/

其他

Tab5 恢复出厂固件教程
