STAMP-PICO

SKU:C050-B, K051, K051-B

教程&快速上手

本教程将向你介绍, 如何通过UIFlow图形化编程平台控制 STAMP-PICO 设备
本教程将向你介绍, 如何通过Arduino IDE编程控制 STAMP-PICO 设备
本教程将向你介绍, 如何通过 Micropython 编程控制 STAMP-PICO 设备

描述

M5Stack STAMP-PICO 是一款即插即用、高性价比的Wi-Fi最小核心板, 采用乐鑫ESP32主控芯片,搭载2个低功耗 Xtensa® 32-bit LX6 微处理器,主频高达240MHz。具备体积紧凑、性能强劲及功耗低等特点,适用于任何空间有限或电池供电的IoT应用场景。

  • 多形态:

    • 支持多种应用形态(SMT,DIP,飞线,grove)
    • 配有高温塑料铠装,更好保护3D天线与元器件
  • 低代码开发:

    • 支持UIFlow图形化编程平台、脚本化、免编译、云推送
    • 全面兼容Arduino、ESP32-IDF等主流开发平台
  • 高集成度:

    • 内含5V->3.3V DC/DC电路、GPIOx12、可编程RGB灯x1、按键x1
    • 经过专业调制的射频电路, 提供稳定可靠的无线通信质量。
  • 强拓展性:

    • 轻松接入M5Stack的软硬件体系

产品特性

  • ESP32-PICO-D4(2.4GHz Wi-Fi)
  • 支持UIFlow图形化编程
  • 多IO引出,支持多种应用形态(SMT,DIP,飞线)
  • 集成可编程RGB LED与按键
  • 最小系统板

应用

  • 智能家居
  • 可穿戴设备
  • 医疗设备

规格参数

主控资源 参数
ESP32-PICO-D4 240MHz dual core, 600 DMIPS, 520KB SRAM, Wi-Fi 封装:LGA48(7*7mm)
Flash 4MB
输入电压 5V @ 500mA
功耗 正常待机:5V@29mA, WIFI STA模式下: 5V@60mA, 经典蓝牙模式下数据发送状态: 5V@84mA, DeepSleep模式下: 5V@0.35mA
无线通信距离 AP 模式: 16m, BLE 模式: 110m, 经典蓝牙模式: 90m
人机交互 可编程物理按键 x 1, 可编程RGB LED(SK6812) x 1
天线类型 2.4G 3D天线
Wi-Fi 802.11 b/g/n (802.11n 的速度高达 150 Mbps), 频谱范围:2.4 GHz ~ 2.5 GHz
模组资源接口 ADC、DAC、触摸传感器、SD/SDIO/MMC 主机控制器、SPI、SDIO/SPI 从机控制器、EMAC、电机 PWM、LED PWM、UART、I2C、I2S、红外远程控制器、GPIO、脉冲计数器
IO接口x12 G0, G1, G3, G26, G36, G18, G19, G21, G22, G25, G32, G33
IO接口间距 2.54mm
工作温度 0°C to 60°C
净重 2.6g
M5Stamp Pico (5pcs) 毛重 18g
M5Stamp Pico Mate 毛重 6g
M5Stamp Pico DIY Kit 毛重 12g
固定螺丝规格 M2*4沉头内六角机械牙
产品尺寸 18 *2 4 * 4.6mm
包装尺寸 85*55mm 封口袋(半透明)

包含


  • 购买链接
  • M5Stamp Pico Mate:
    • 1 x M5Stamp Pico
    • 1 x Sticker
    • 2 x 2.54-9P排针
    • 2 x 2.54-6P排针
    • 1 x 90° Grove Connector
    • 1 x Hex Key

  • 购买链接
  • M5Stamp Pico DIY Kit:
    • 1 x M5Stamp Pico
    • 1 x Sticker
    • 2 x 2.54-9P排针
    • 2 x 2.54-6P排针
    • 1 x 90° Grove Connector
    • 1 x Hex Key
    • 1 x ESP32 下载板

ESP32下载器

在进行烧录前你需要为STAMP-PIOC连接一个 USB-TTL烧录板 , 并根据板子丝印上进行连接。在PC端安装对应烧录板的驱动。

最为便捷的方式是 选购STAMP-PICO带有下载器的套装版本 , 搭配的下载器的线序与STAMP-PICO是一致的, 可以直接插接进行烧录, 无需接线。目前M5提供两种驱动芯片版本的下载器,CP210X(适用于CP2104版本)/CH9102(适用于CH9102版本)驱动程序压缩包.在解压压缩包后,选择对应操作系统位数的安装包进行安装。(若您不确定您的设备所使用的USB芯片, 可同时安装两种驱动)

驱动名称 适用驱动芯片 下载链接
CP210x_VCP_Windows CP2104 Download
CP210x_VCP_MacOS CP2104 Download
CP210x_VCP_Linux CP2104 Download
CH9102_VCP_SER_Windows CH9102 Download
CH9102_VCP_SER_MacOS v1.7 CH9102 Download

管脚映射

SK6812 (RGB LED) and Button

ESP32 GPIO27 GPIO39
SK6812 DI /
Button / SW

原理图

模组尺寸

外壳支持回流焊温度曲线

下载程序

  • STAMP-PICO采用了最精简的电路设计,因此不包含程序下载电路,用户在使用时,可以通过USB-TTL烧录器进行程序下载,接线方式如下图所示。

相关链接

案例程序

相关视频

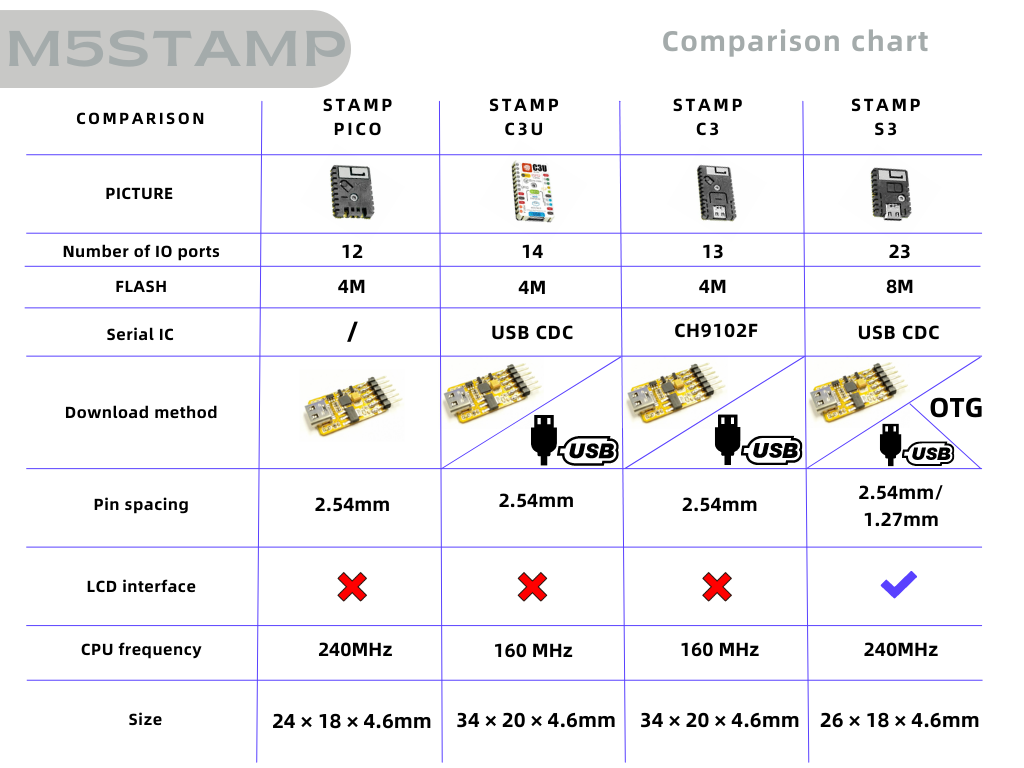

对比
