Stamp-AddOn Cam0308
SKU:A178
描述
Stamp-AddOn Cam0308 是适配 Stamp-S3Bat 的 CMOS 摄像头扩展模组，搭载 0.3MP GC0308 图像传感器，采用 L 型柔性 FPC 排线，通过 0.4mm-24P B2B 板对板连接器对接主板；镜头侧边带有金属固定孔。模组依靠 8 位 DVP 并行接口输出图像，通过 SCCB 总线配置传感器寄存器，支持 QVGA (320 x 240)、VGA (640 x 480) 图像采集。模组体积小巧，适合安装在空间有限的设备内，可用于图像采集、扫码识别、视觉检测等嵌入式视觉场景。
产品特性
- 适用于 Stamp-S3Bat
- 0.3MP GC0308 CMOS 图像传感器
- 支持 QVGA (320 x 240)、VGA (640 x 480) 分辨率
- 支持 YCbCr 4:2:2、RGB565、Raw Bayer 图像输出格式
- 8 位 DVP 并行图像输出接口
- SCCB 配置总线（电气兼容 I2C）
- L 型柔性 FPC，集成 0.4mm-24P B2B 板对板连接器
- 侧边金属固定孔，方便安装固定
包装内容
- 1 x Stamp-AddOn Cam0308
应用场景
- 嵌入式图像采集
- 二维码识别
- 物体轮廓与颜色检测
- 视频监控与无线图传
- IoT 视觉传感节点
规格参数
| 规格 | 参数 |
|---|---|
| 图像传感器 | GC0308 CMOS |
| 有效像素 | 0.3MP |
| 最大分辨率 | 640 x 480 |
| 镜头尺寸 | 1/6.5 inch |
| 光圈 | F2.8 ±5% |
| 视场角 | 57.6° |
| 畸变 | <1.0% |
| 对焦方式 | 固定焦距 (FF) |
| 拍摄范围 | 20cm ~ ∞ |
| 支持分辨率 | QVGA (320 x 240) / VGA (640 x 480) |
| 最大帧率 | 30fps |
| 输出格式 | YCbCr 4:2:2、RGB565、Raw Bayer |
| 图像输出接口 | 8 位 DVP 并行接口 |
| 通信地址 | I2C @ 0x21 |
| 连接方式 | 0.4mm-24P B2B 连接器 |
| 外部时钟 | 20MHz |
| 产品尺寸 | 37.4 x 16.3 x 4.1mm |
| 产品重量 | 0.5g |
| 包装尺寸 | 138.0 x 93.0 x 11.0mm |
| 毛重 | 3.4g |
操作说明

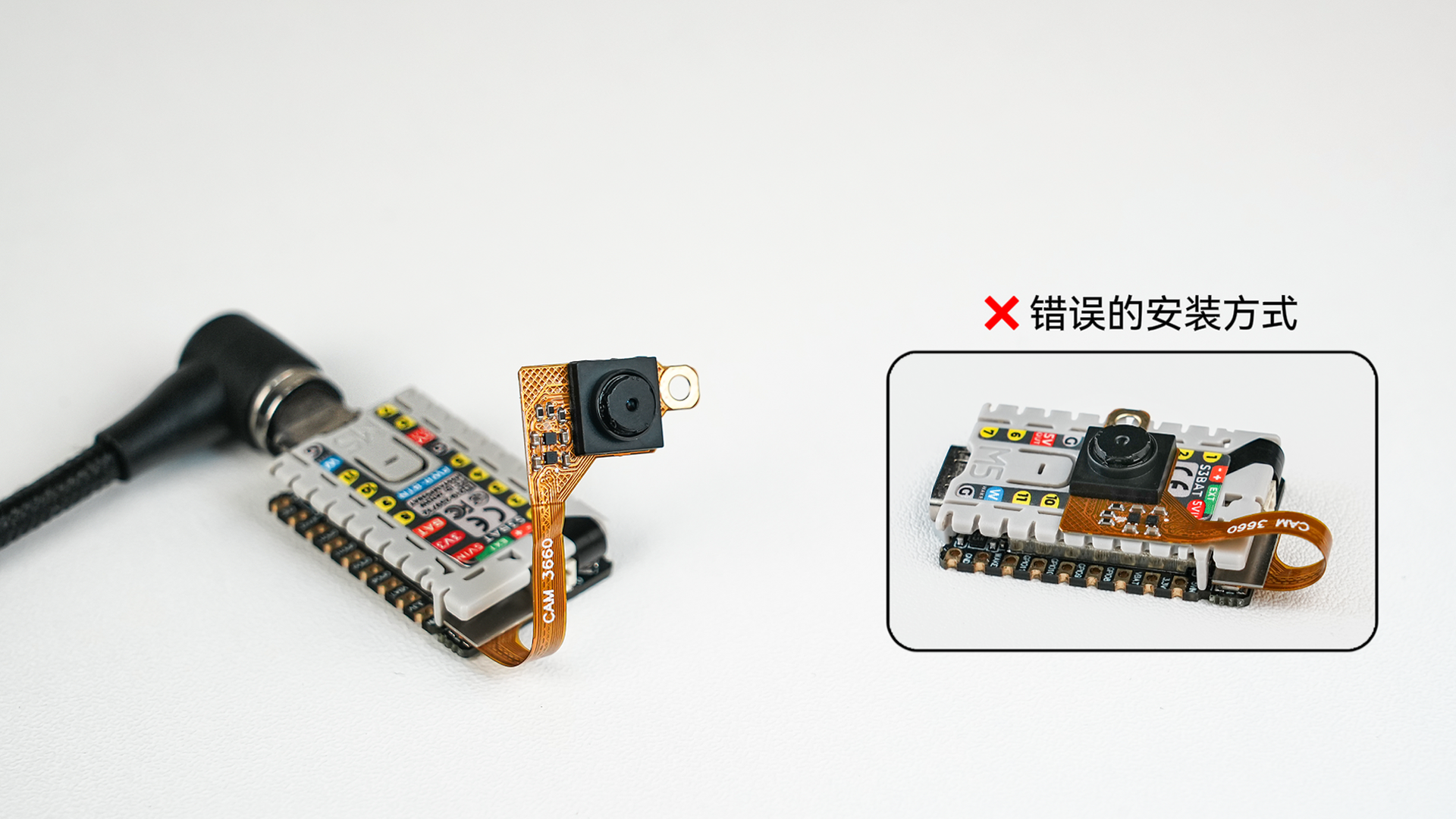

安装注意事项
摄像头支架为金属材质，安装时请勿靠近或接触 Stamp-S3Bat 的 FPC 天线，以免干扰信号传输，导致设备工作异常。
原理图
1/1
管脚映射
| EXP.B2B | Stamp-AddOn Cam0308 | Stamp-S3Bat |
|---|---|---|
| 1 | MCLK | G46 |
| 2 | D7 | G40 |
| 3 | NC | G45 |
| 4 | D6 | G38 |
| 5 | RESET | G41 |
| 6 | D5 | G12 |
| 7 | NC | G43 |
| 8 | PCLK | G13 |
| 9 | VS | G42 |
| 10 | D4 | G14 |
| 11 | PWDN | G39 |
| 12 | D3 | G15 |
| 13 | GND | GND |
| 14 | D2 | G16 |
| 15 | HS | G17 |
| 16 | D1 | G18 |
| 17 | NC | G44 |
| 18 | D0 | G21 |
| 19 | SCL | G47 |
| 20 | 3V3 | 3V3 |
| 21 | GND | GND |
| 22 | SYS_VBUS (DC 3.7 ~ 5V) | SYS_VBUS |
| 23 | SDA | G48 |
| 24 | SYS_VBUS（DC 3.7 ~ 5V） | SYS_VBUS |
尺寸图
数据手册
软件开发
Arduino
ESP-IDF
Home Assistant
其他
相关视频
产品对比
| 产品对比表 | Stamp-AddOn Cam3660  | Stamp-AddOn Cam0308 |
|---|---|---|
| 图像传感器 | OV3660 CMOS | GC0308 CMOS |
| 有效像素 | 3MP | 0.3MP |
| 最大分辨率 | 2048 x 1536 | 640 x 480 |
| 视场角 | 60° | 57.6° |
| 光圈 | F2.0 ±5% | F2.8 ±5% |
| 畸变 | <1.5% | <1.0% |
| 输出格式 | JPEG、RAW RGB、RGB565/555/444、CCIR656、YCbCr 4:2:2 | YCbCr 4:2:2、RGB565、Raw Bayer |
| 图像输出接口 | 8 位 DVP 并行接口 | 8 位 DVP 并行接口 |
| 通信地址 | I2C @ 0x3C | I2C @ 0x21 |
