StamPLC IO

SKU:A176

描述

StamPLC IO 为配套 StamPLC 主机设计的电气隔离型 IO 扩展模块，专为工业现场强弱电混合场景开发。模块搭载 2 路有源模拟量采集通道、2 路固态继电器输出、1 路机械继电器输出，支持工业有源电压 / 电流型传感器信号采集，同时实现各类负载回路通断控制。板载 STM32G030F6P6 主控芯片，统一管理外部输入输出、继电器驱动、地址分配与隔离通道 I2C 总线通信；配套硬件拨码开关完成 I2C 地址自定义，支持多模块并联级联，灵活拓展系统 IO 点位。

模块搭载 CA-IS3020S 数字隔离器与 B0505M-2WR3 隔离电源，实现通信总线与供电回路完全电气隔离，有效抑制传感器、现场负载带来的共模干扰、浪涌冲击，大幅提升整套系统运行稳定性。适用于电源支路监测、低压执行器驱动、传感器供电管控等工业自动化场景。

教程 & 快速上手

Arduino IDE

本教程介绍如何通过 Arduino IDE 编程控制 StamPLC IO。

产品特性

STM32G030F6P6 核心主控
I2C 通信接口
板载 4 位拨码开关，可配置设备 I2C 地址
2 路有源模拟信号检测通道

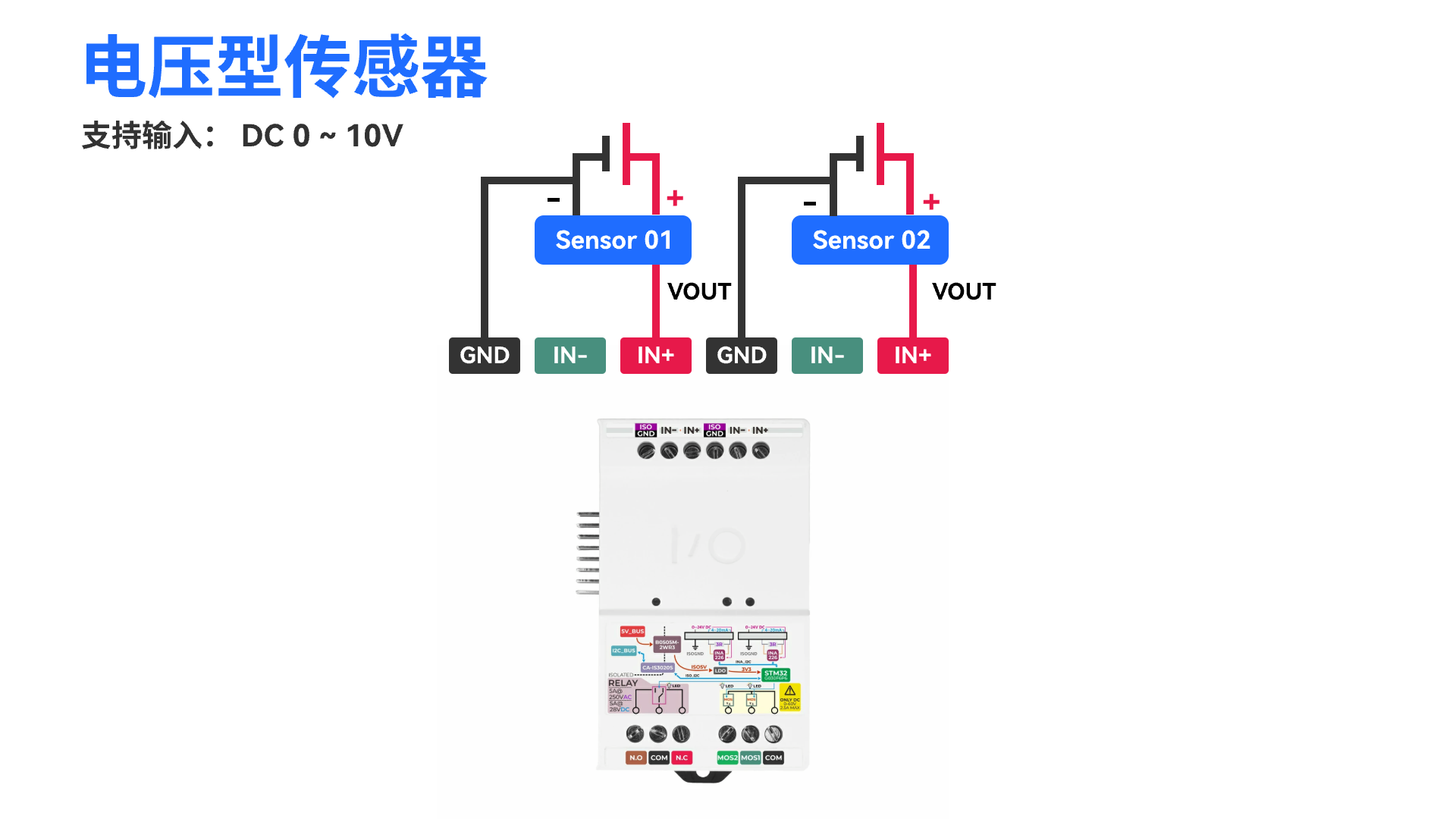

- 支持接入 DC 0 ~ 10V 电压型传感器

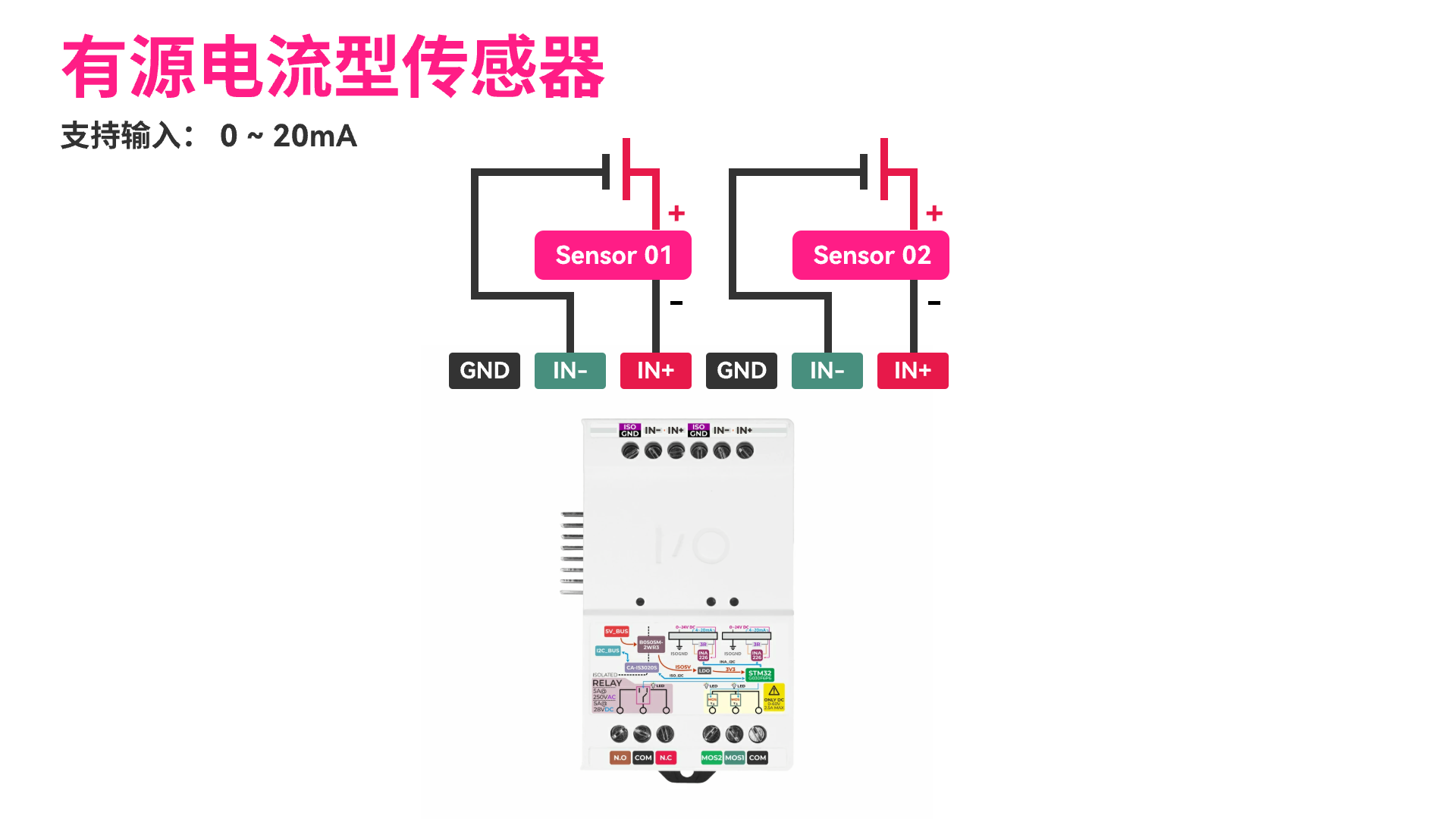

- 支持接入 0 ~ 20mA 电流型传感器

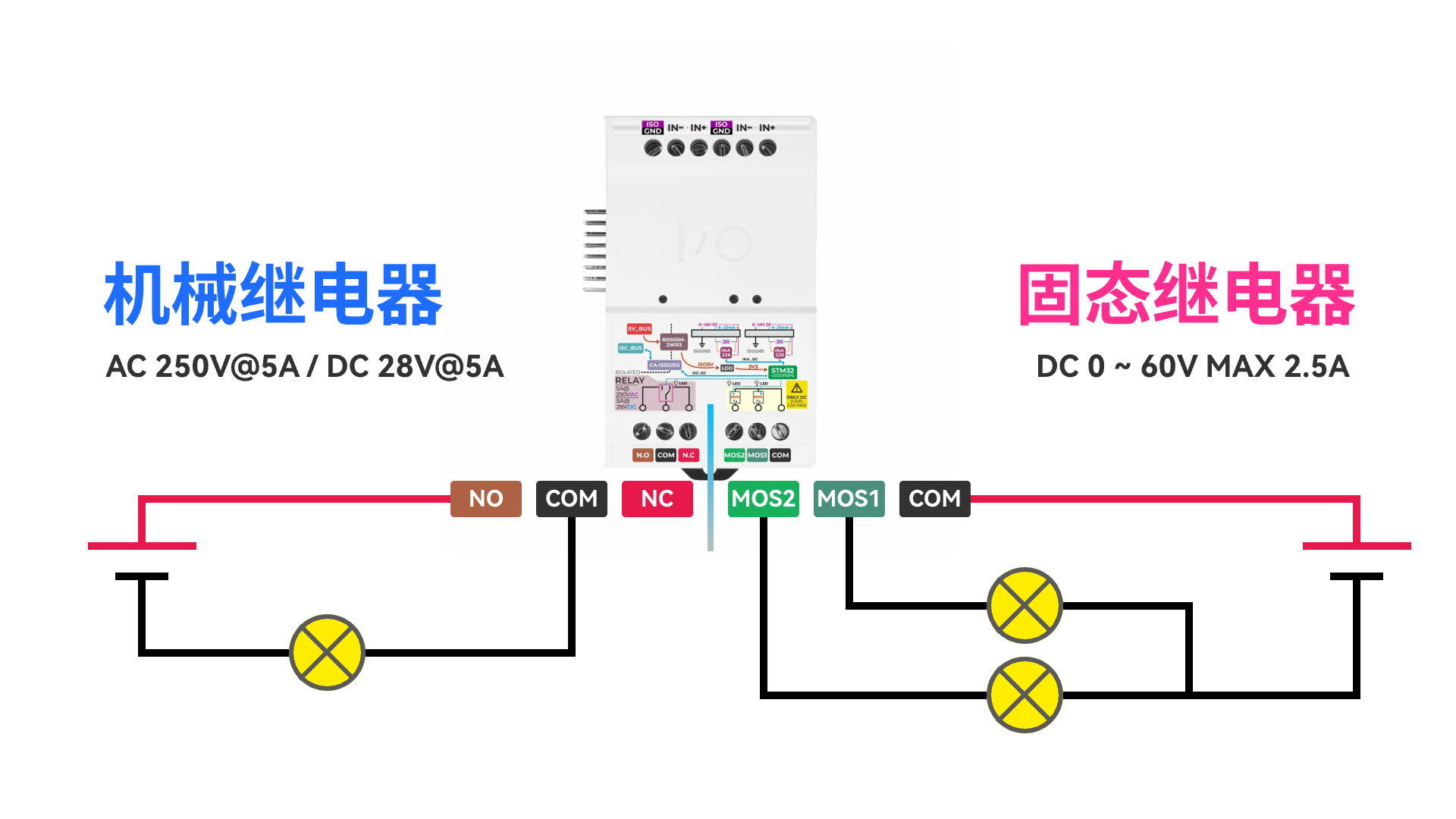

2 路固态继电器控制
- 支持 DC 0 ~ 60V MAX 2.5A 线路通断
1 路机械式继电器控制
- 支持 AC 250V@5A / DC 28V@5A 线路通断
内置 CA-IS3020S I2C 隔离器
内置 B0505M-2WR3 隔离电源模块
板载继电器输出状态指示 LED
输入与输出通道带保护电路
DIN 导轨安装 / 挂孔安装

包装内容

1 x StamPLC IO
2 x 固定连接件

应用场景

通用模拟量信号采集
外部执行器开关控制
继电器干接点远程控制
多模块隔离 IO 扩展

规格参数

规格	参数
MCU	STM32G030F6P6
通信方式	I2C @ 0x20
I2C 隔离器	CA-IS3020S
隔离电源	B0505M-2WR3
电源转换	TPAP7343D-33FS4
电压 / 电流检测	INA226AIDGSR
检测通道	2 路模拟信号检测通道（兼容 0 ~ 20mA 和 0 ~ 10V 模拟量采集）
MOS 开关输出	2 路固态继电器 MOS1 / MOS2，公共端 COM，支持 DC 0 ~ 60V MAX 2.5A 线路通断
继电器输出	1 路 SRD-5VDC-SL-C 机械式继电器，端子 N.C / COM / N.O ，支持 AC 250V@5A / DC 28V@5A 线路通断

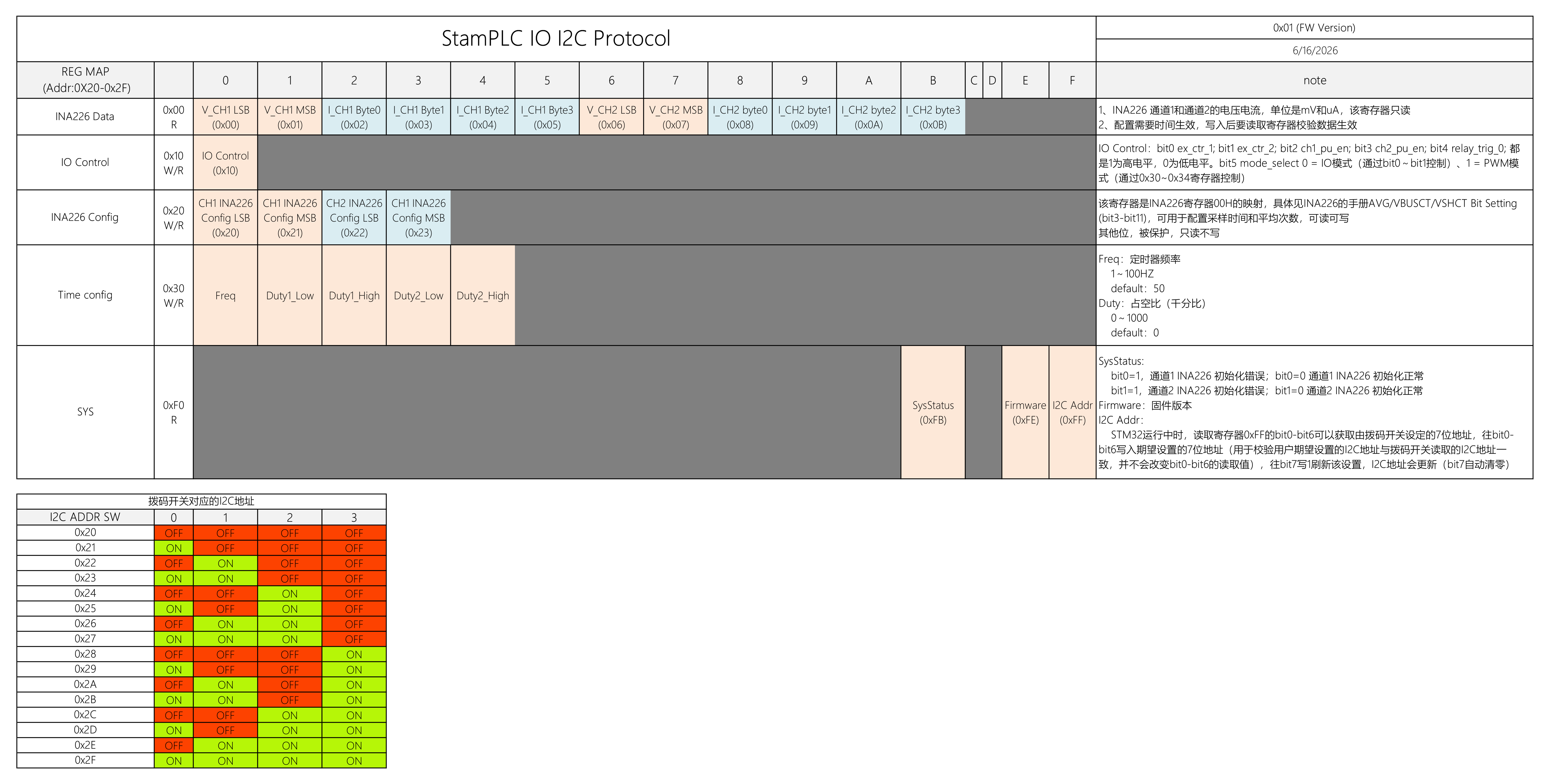

地址配置	4 位拨码开关，可配置 I2C 地址范围：0x20 ~ 0x2F
控制接口类型	2 x 3P 开关输出 / 继电器接线端子，1 x 6P 输入端子
安装方式	DIN 导轨安装 / 挂孔
产品尺寸	51.4 x 80.0 x 27.1mm
产品重量	62.1g
包装尺寸	84.0 x 56.0 x 29.0mm
毛重	69.2g
