Tab5 Keyboard

SKU:A164

描述

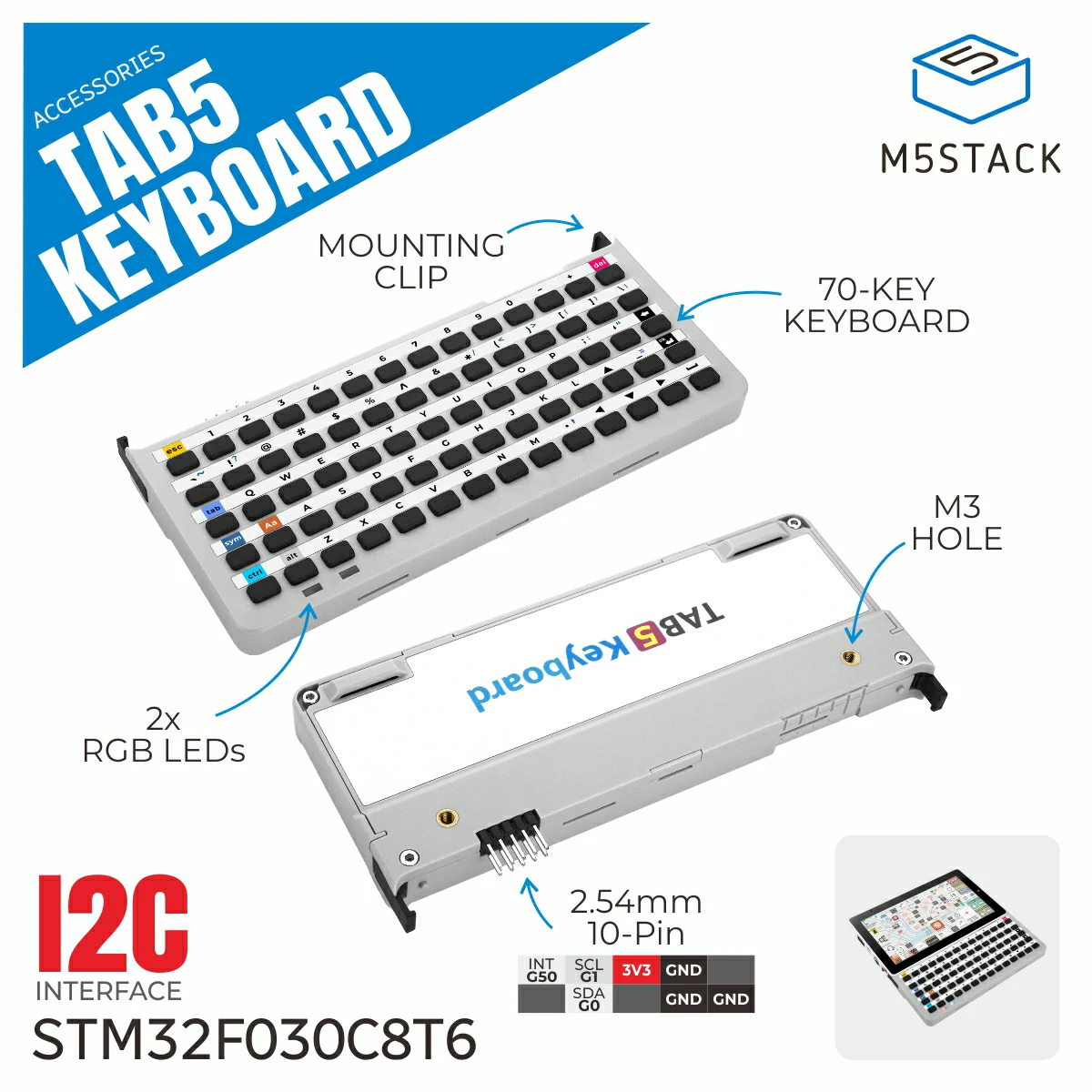

Tab5 Keyboard 是一款专为 Tab5 打造的 70 键物理键盘输入扩展模块，可通过 Tab5 Ext.Port1 直接连接主机，实现即插即用的输入体验。模块内置 STM32F030C8T6 主控芯片，负责键盘矩阵扫描与通信处理；预置固件支持普通、HID、字符三种工作模式，适配不同交互需求。键盘采用 14 x 5 矩阵设计，支持多键同时按下，提供完整字母、数字、符号及 Aa、Ctrl、Sym、Alt、Tab、Esc、方向键等常用功能键。设备通过 I2C 与 Tab5 通信，并提供独立中断引脚，可实现按键事件的低延迟实时上报。板载两颗 RGB LED，可用于全彩状态指示。整体结构紧凑、连接方式简单，适用于文本输入、指令交互，以及各类需要实体键盘的便携式应用场景。

产品特性

采用 STM32F030C8T6 作为主控芯片

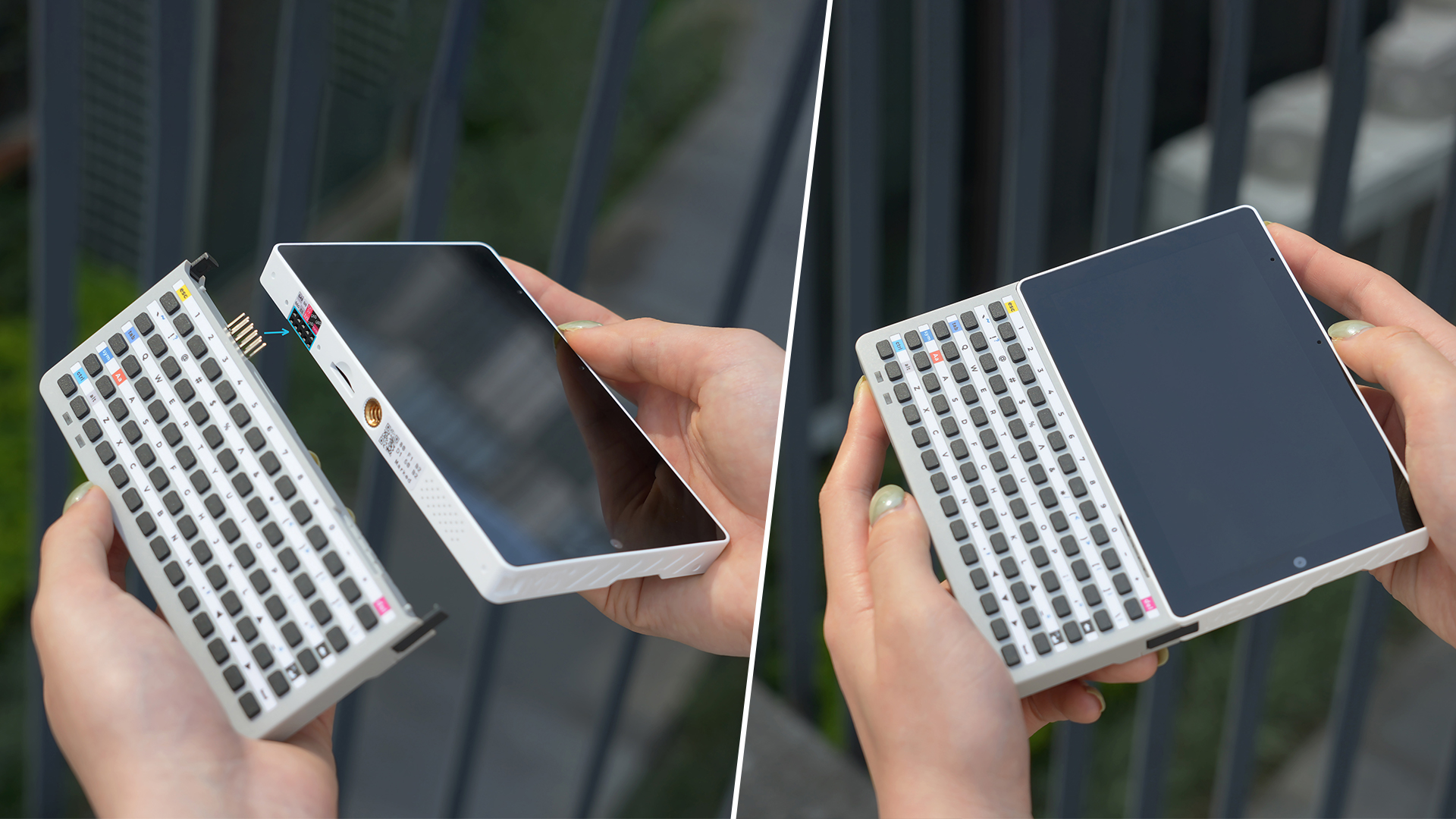

适配 Tab5，直连拓展口即插即用
三种工作模式，适配多样需求
14×5 矩阵，支持多键同时按压

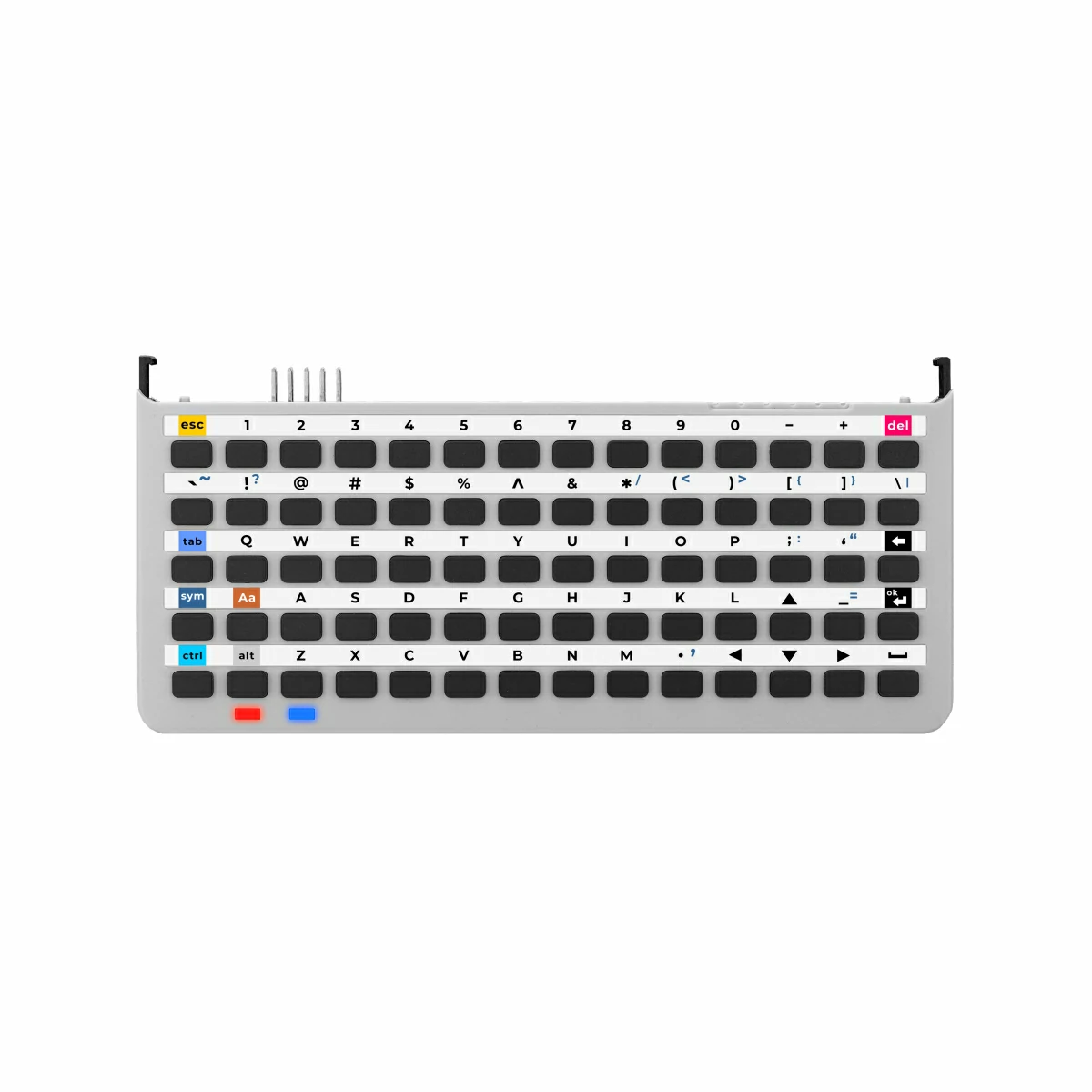

按键齐全，含各类常用功能键

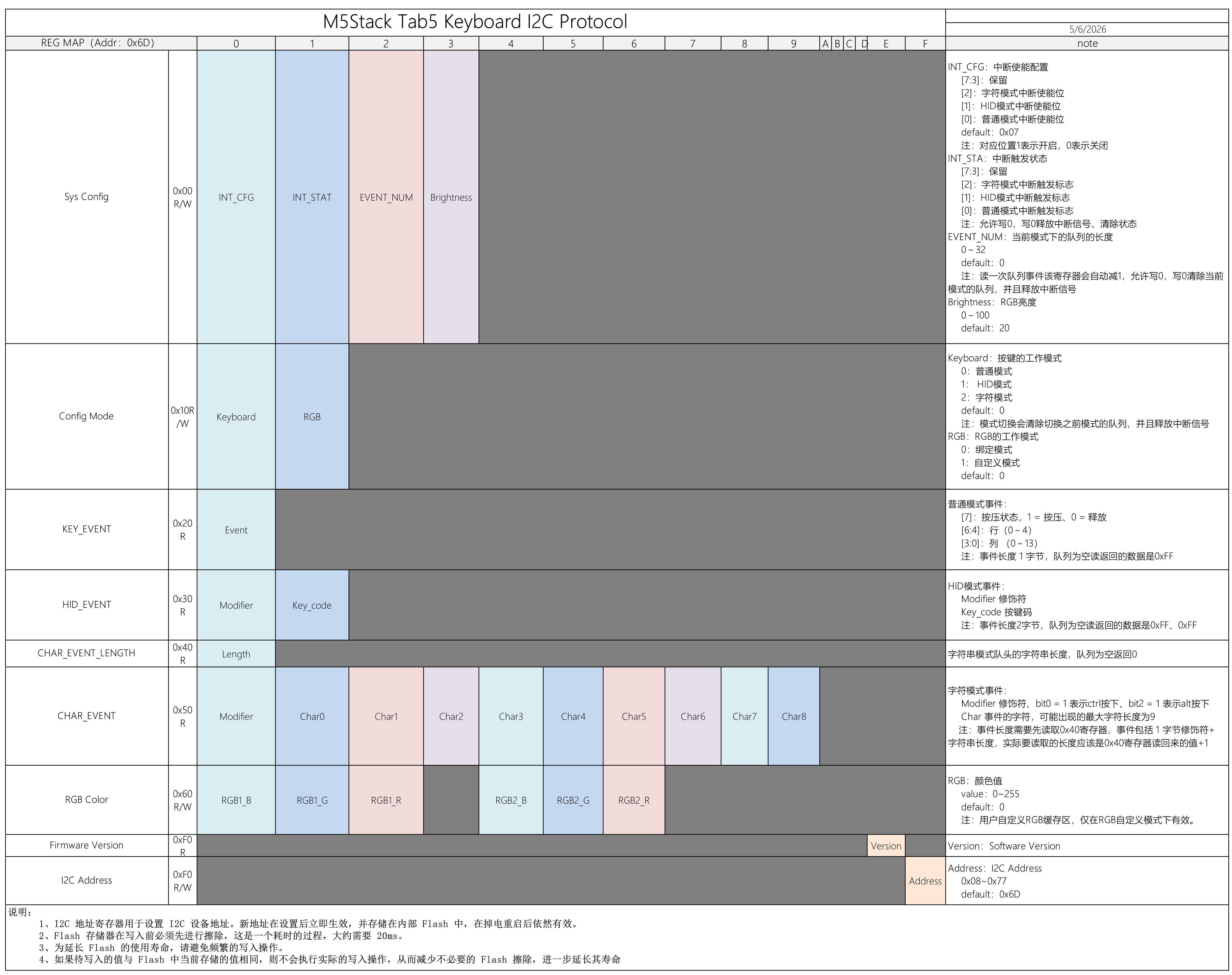

I2C 通信，中断引脚低延迟上报
板载双 RGB LED，多彩状态指示

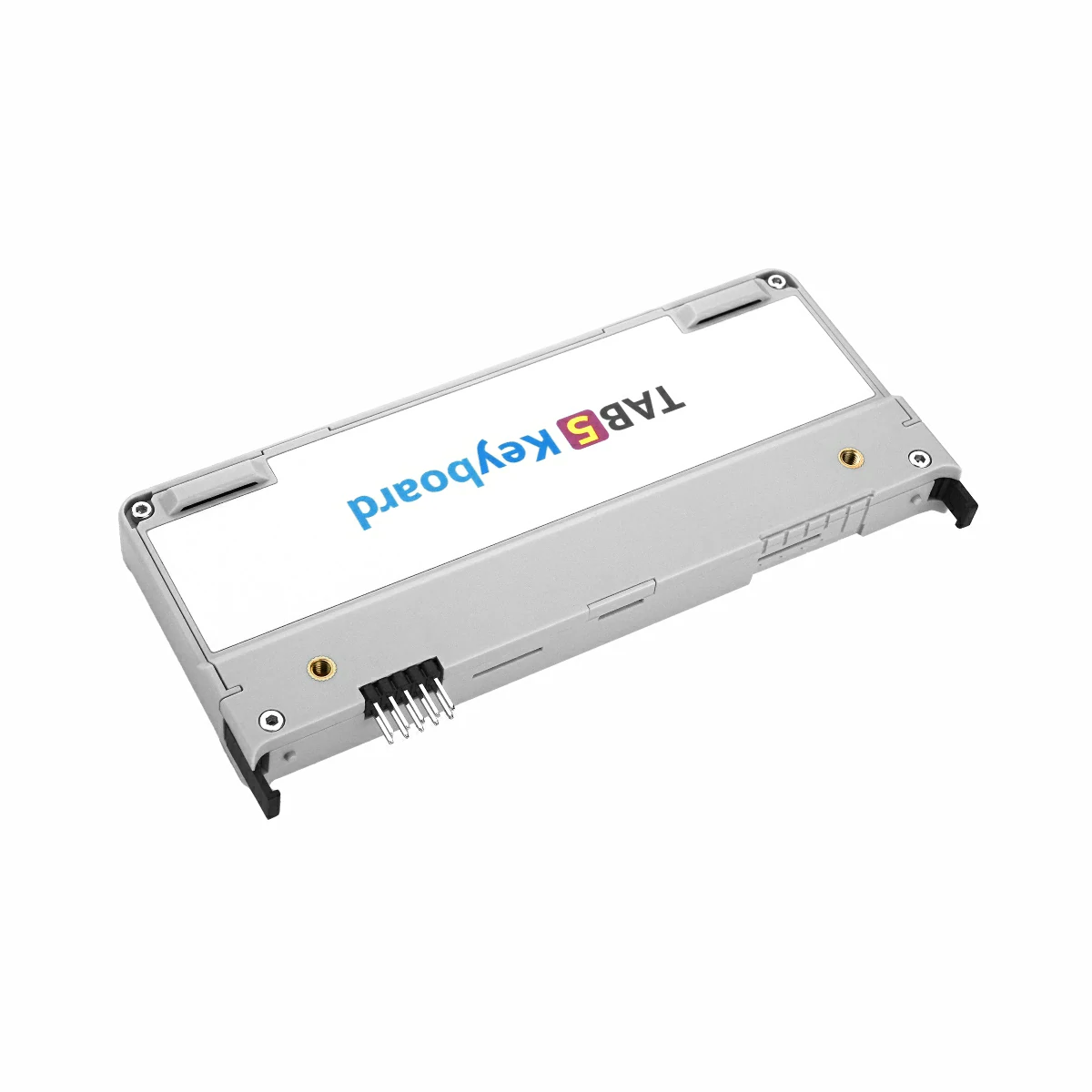

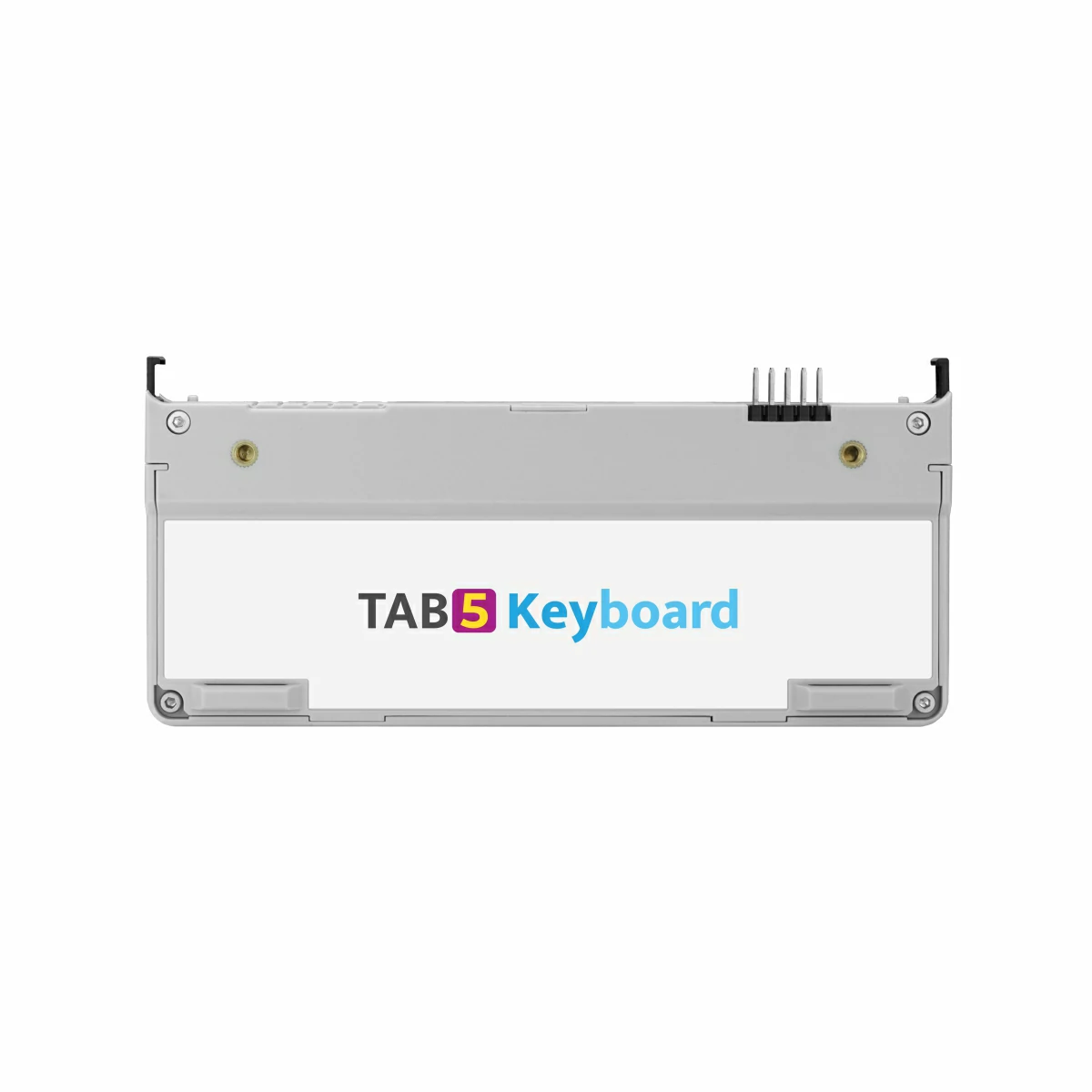

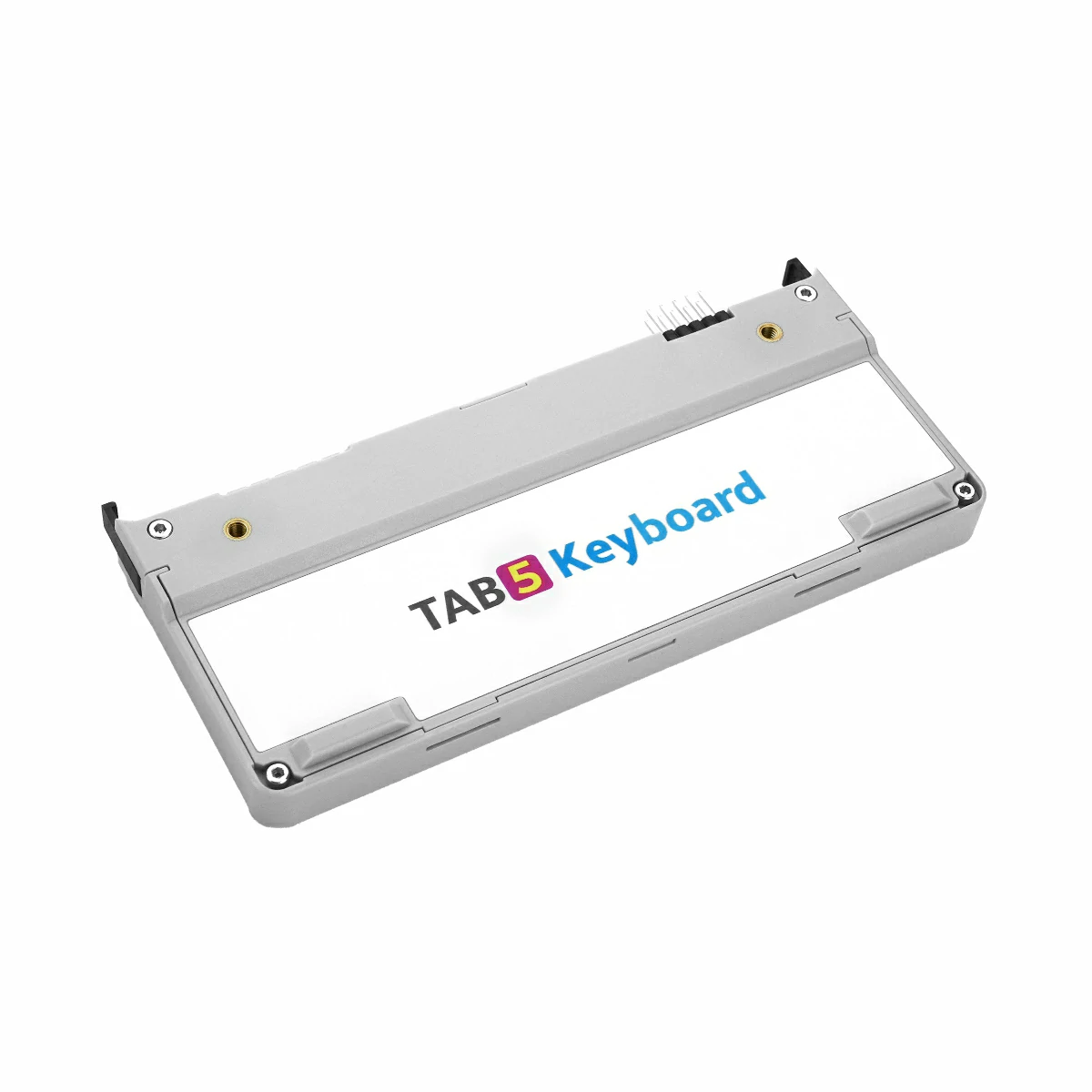

两侧卡扣可稳固锁紧 Tab5；背部预留两个 M3 螺丝固定孔
结构紧凑，便携场景适配性强

包装内容

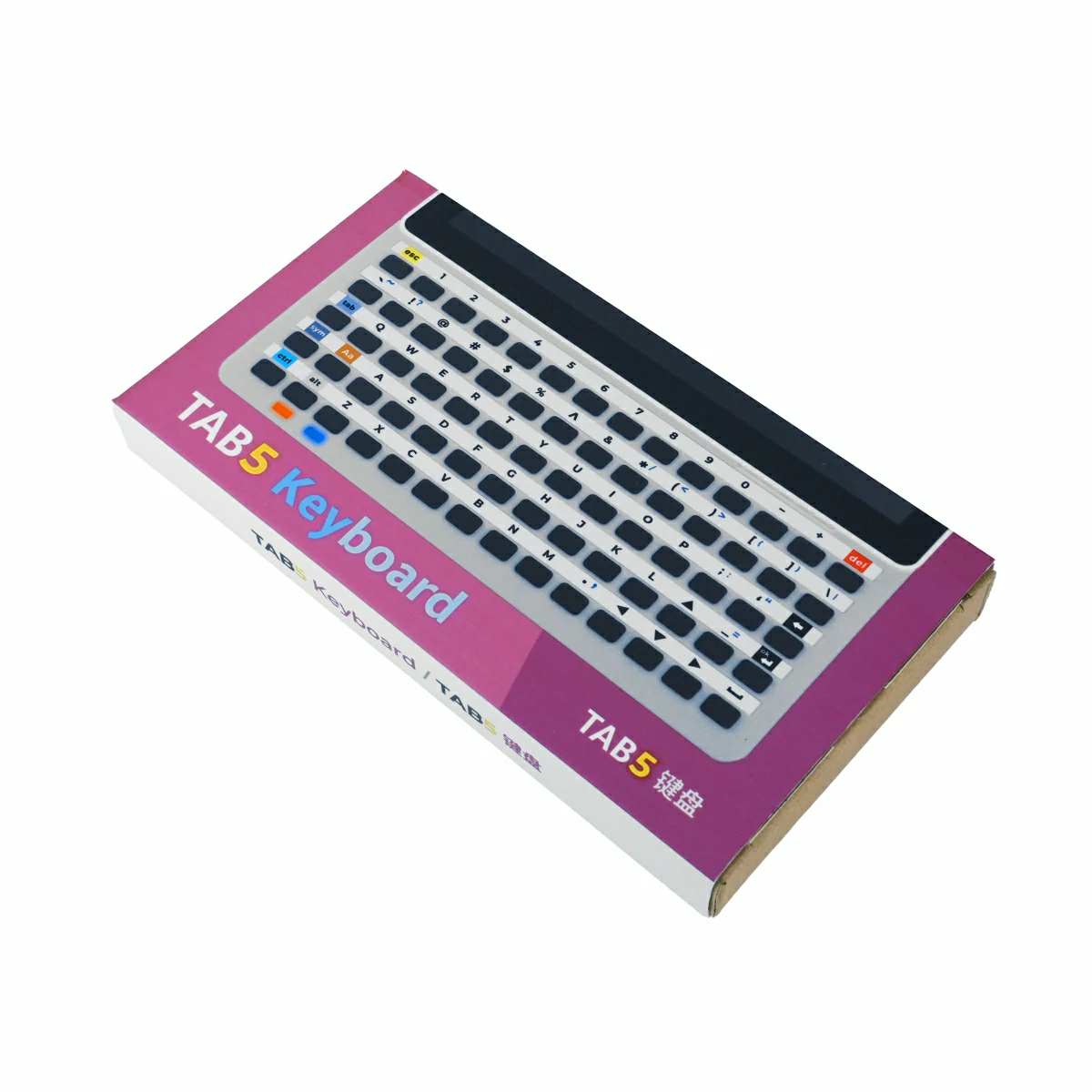

1 x Tab5 Keyboard

应用场景

文本输入
指令交互
便携式应用场景
教育编程与创客项目

规格参数

规格	参数
MCU	STM32F030C8T6
按键	70 键键盘
I2C 地址	0x6D（默认）
RGB LED	2 x WS2812E-1313

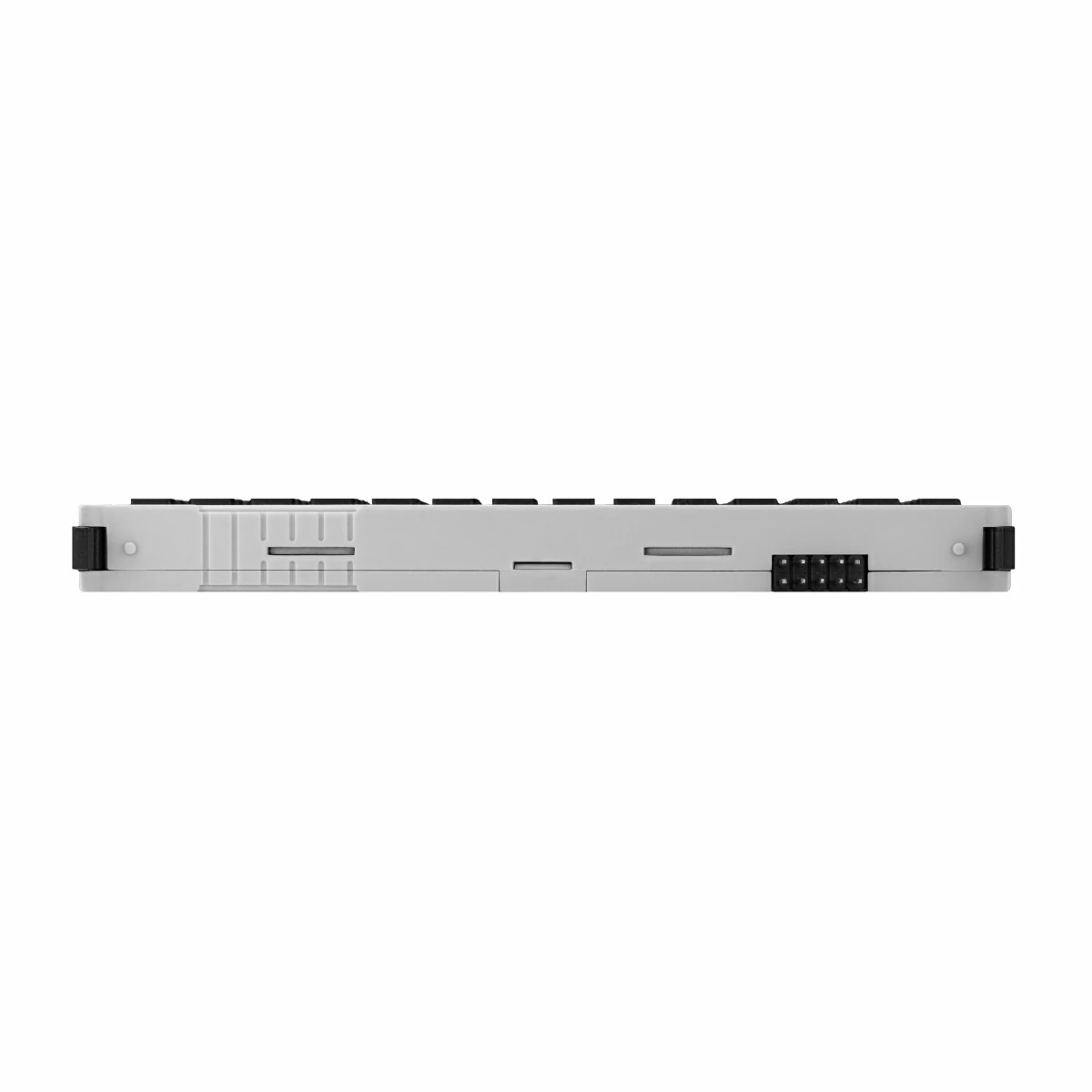

接口	2 x 5 PIN 排针，间距 2.54mm
待机功耗	DC 3.3V@14.5mA
工作功耗	RGB（白色）最大亮度：3.3V@21.5mA 输入（RGB 关闭）：3.3V@14.5mA

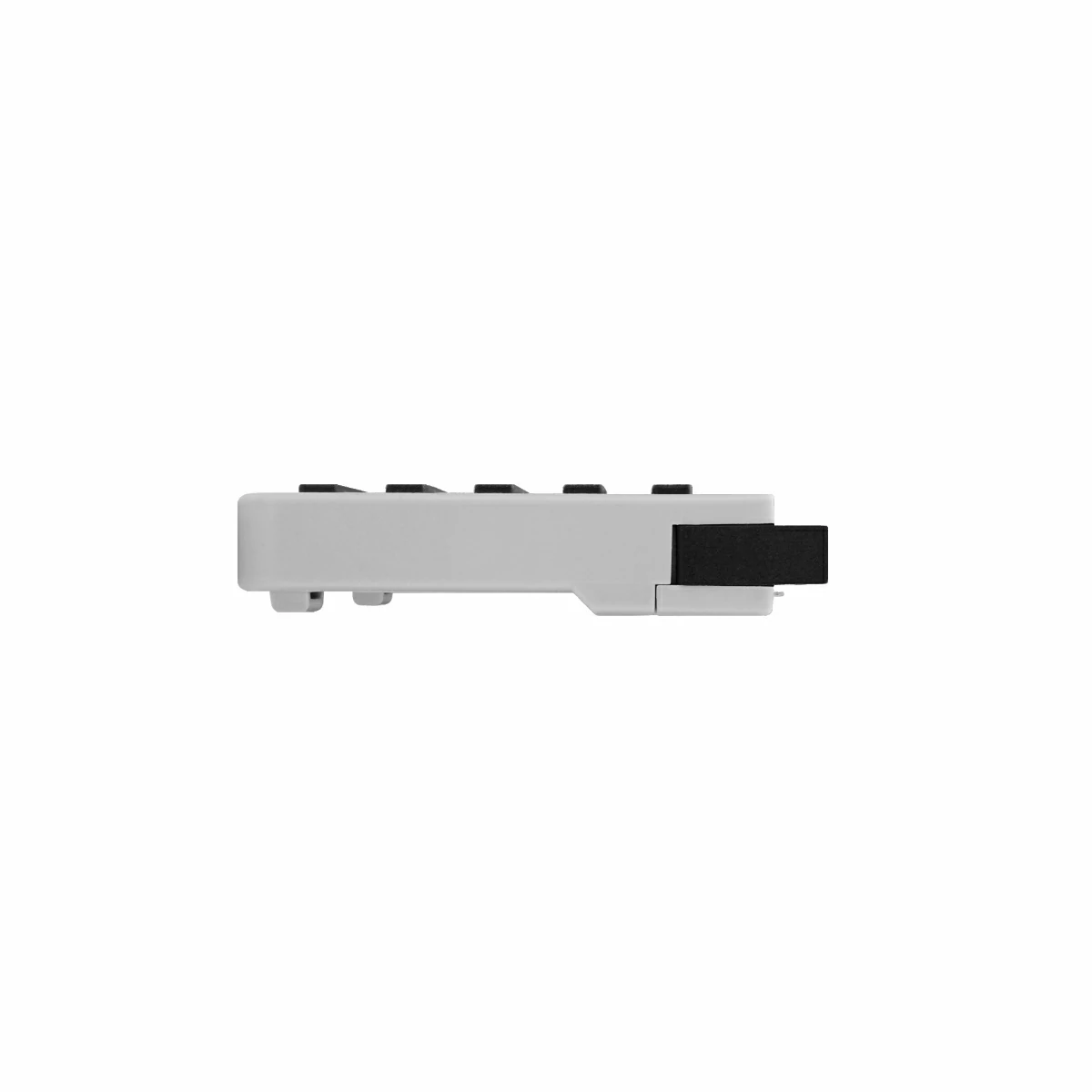

产品尺寸	128.0 x 59.4 x 13.1mm

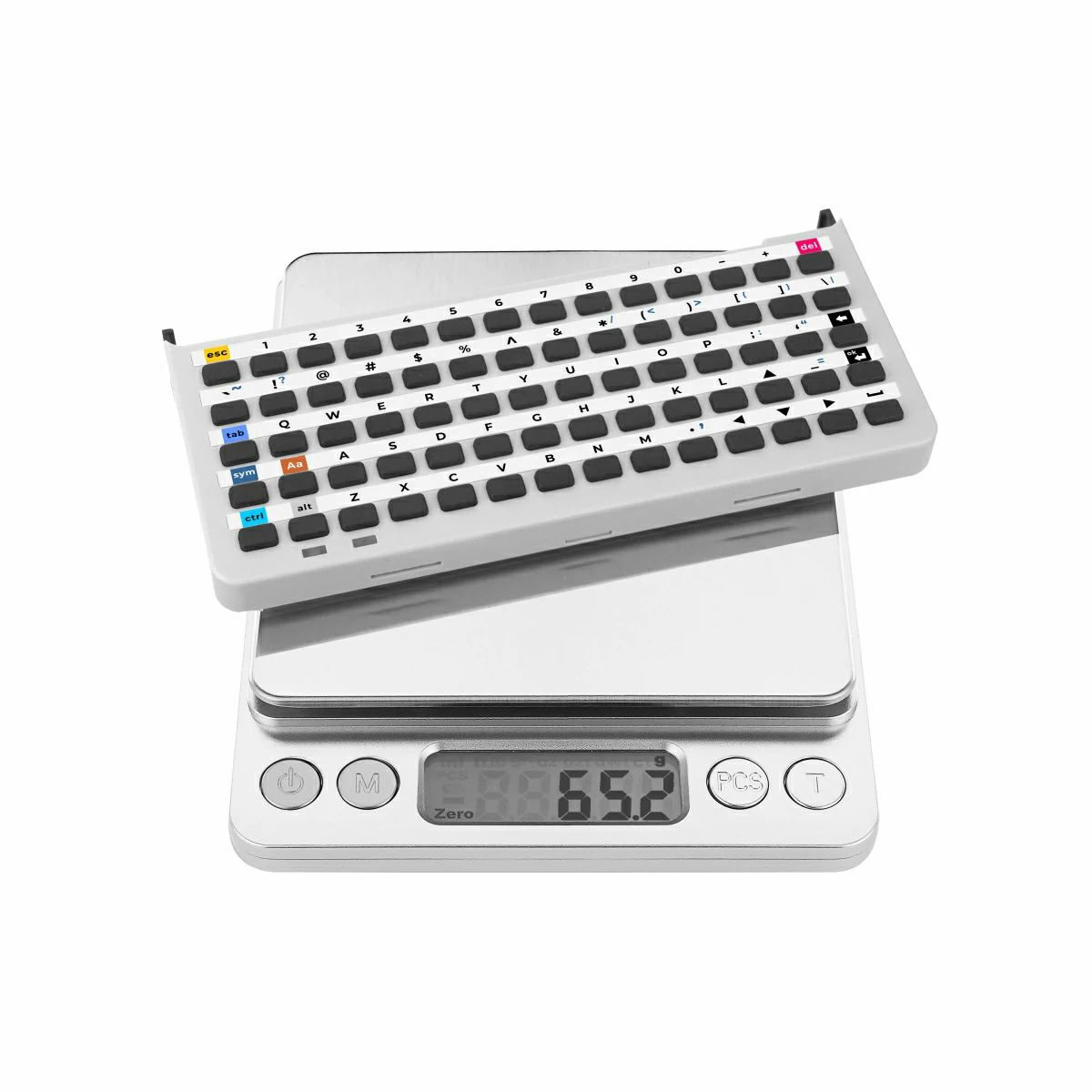

产品重量	65.2g
包装尺寸	147.0 x 82.0 x 16.5mm
毛重	97.4g
