Unit DLight
SKU:U136
描述
Unit DLight 是一款 数字环境光检测传感器，硬件采用 BH1750FVI 照度传感器 IC （ I2C 接口 ），内置 16bit AD 转换支持 (1 ~ 65535 lx) 照度值检测。具有体积小，功耗低等特点。适用于各种照度检测，光控调节场景。
产品特性
- I2C 通信接口 (addr: 0x23)
- 照度数字转换
- 光源依赖性小 (检测光源：白炽灯，荧光灯，卤素灯，白光 LED，太阳光均可)
- 检测范围 (1 ~ 65535 lx)
- HY2.0-4P 接口

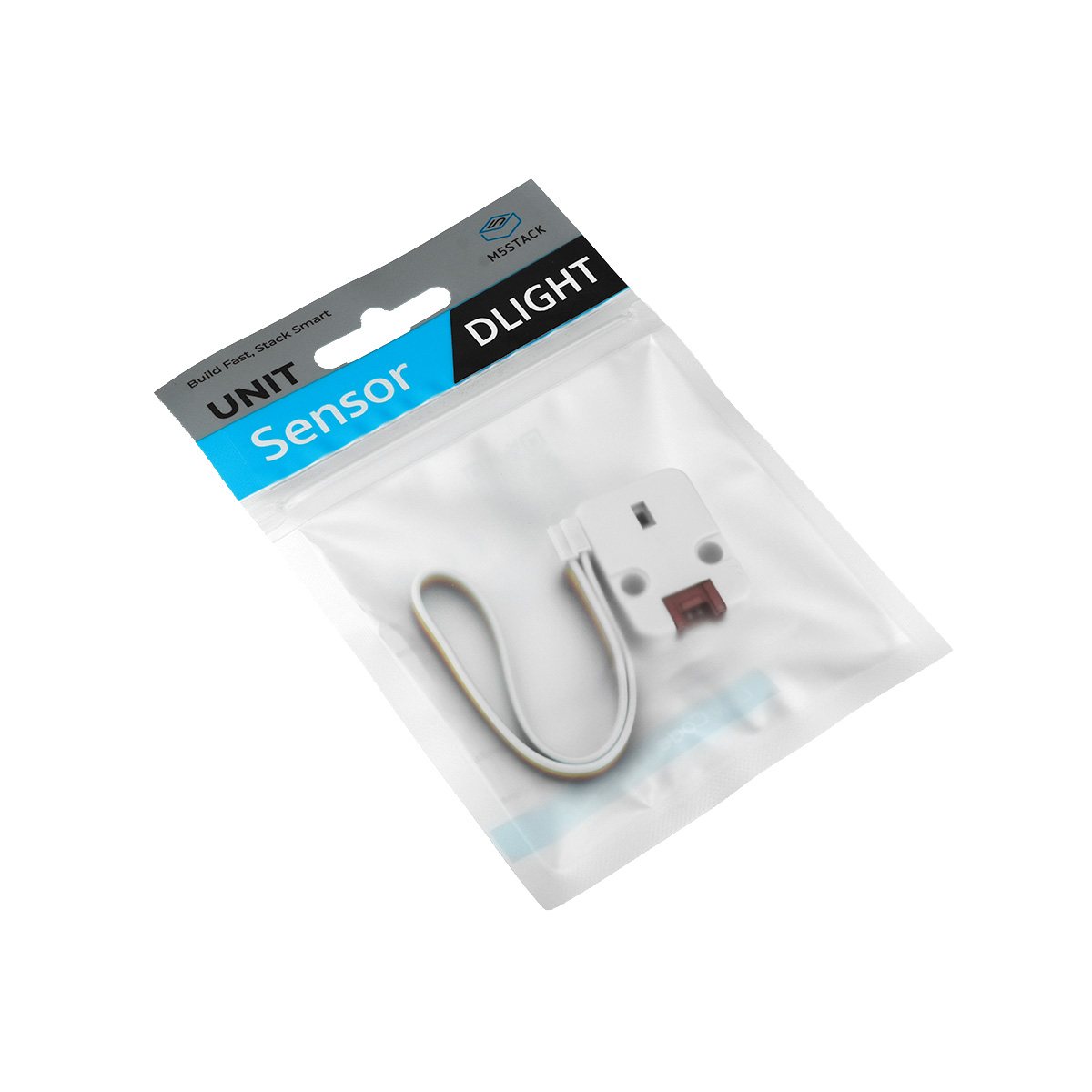

包装内容
- 1 x Unit DLight
- 1 x HY2.0-4P Grove 连接线 (20cm)
应用场景
- 光照度检测
规格参数
| 规格 | 参数 |
|---|---|
| 传感器型号 | BH1750FVI |
| 照度检测范围 | 1 ~ 65535 lx |
| 通信接口 | I2C 通信接口 (addr: 0x23) |
| 峰值灵敏度波长典型值 | 560nm |
| 工作电流 | < 5V@143uA |
| AD 转换深度 | 16bit |
| 产品尺寸 | 32.0 x 24.0 x 8.0mm |
| 产品重量 | 4.8g |
| 包装尺寸 | 138.0 x 93.0 x 9.0mm |
| 毛重 | 10.0g |
原理图
管脚映射
Unit DLight
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.A | GND | 5V | SDA | SCL |
尺寸图
数据手册
软件开发
Arduino
- Unit DLight Arduino 驱动库
- Unit DLight Example with M5Atom
- Unit DLight Example with M5Core
- Unit DLight Example with M5Core2
- Unit DLight Example with M5StickC
- Unit DLight Example with M5StickCPlus
UiFlow1
UiFlow2
相关视频
- 照度数值检测
