Cap CC1101
Work in progress
本製品のパッケージおよびソフトウェア開発はまだ完了しておりません。最終的な機能および資料は変更される可能性がありますので、あらかじめご了承ください。
SKU:U219
説明

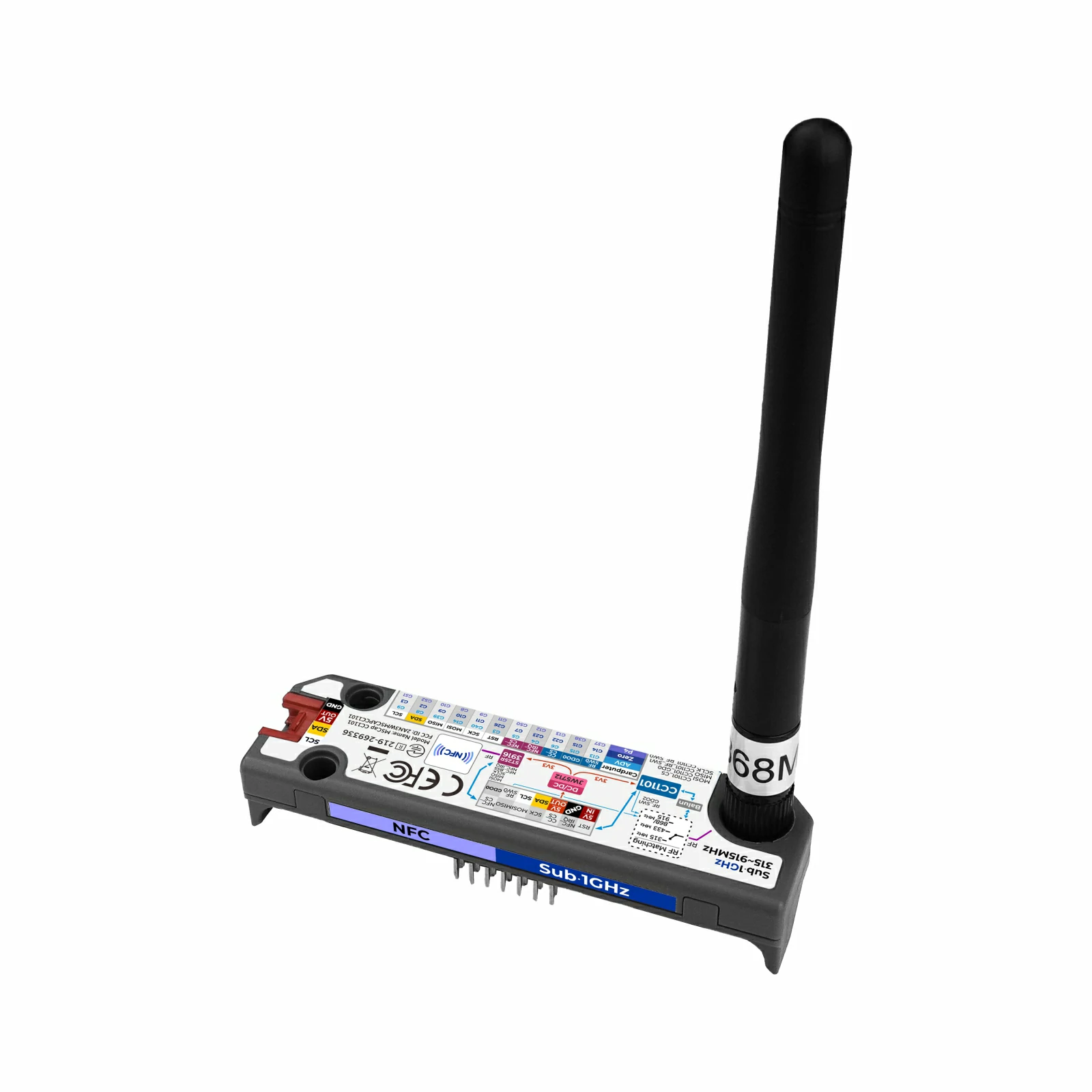

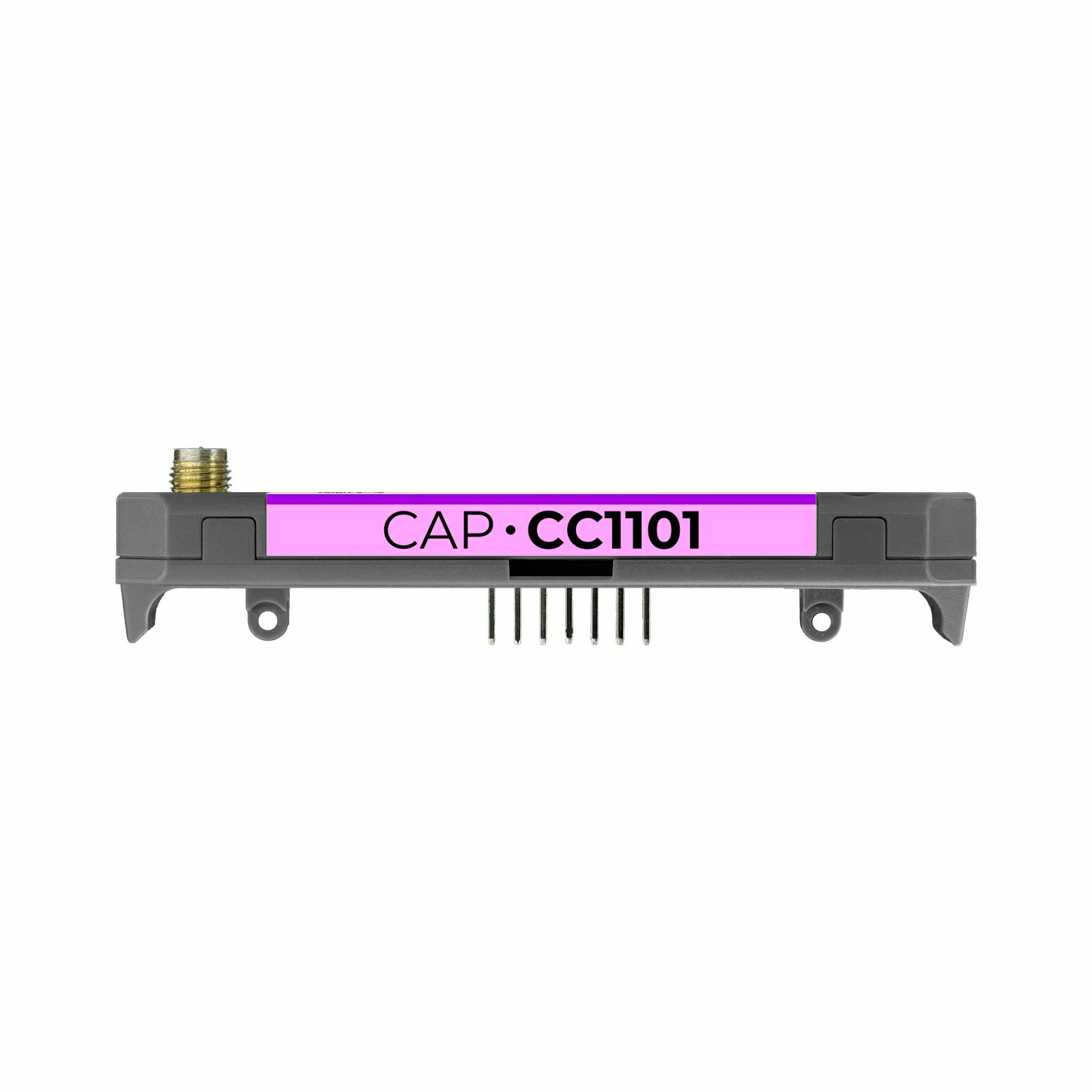

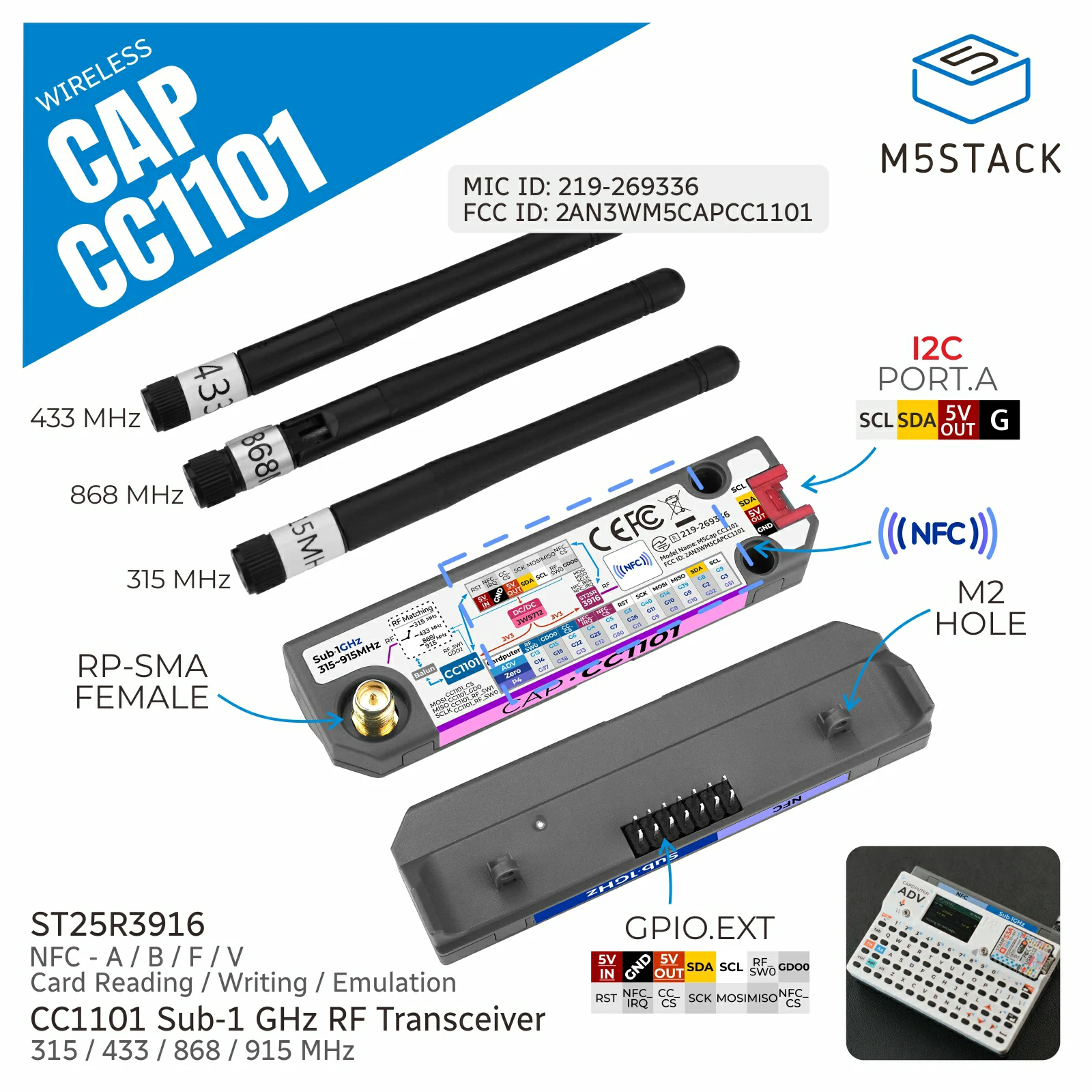

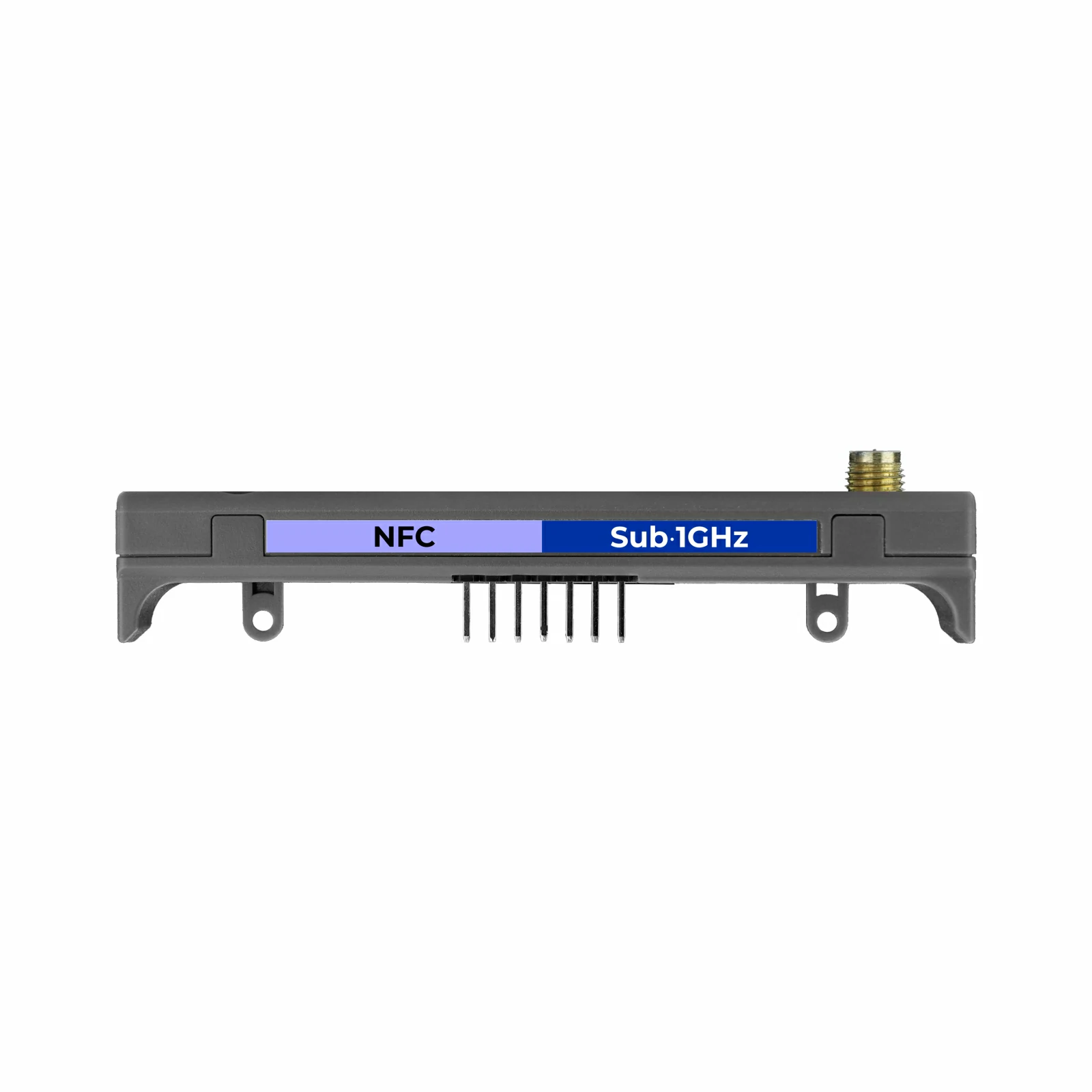

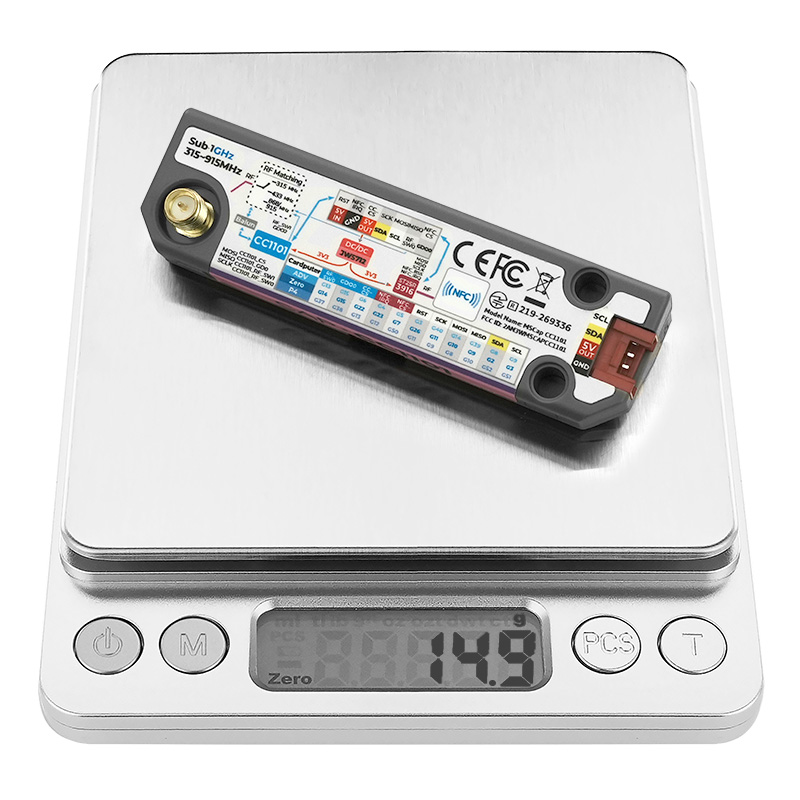

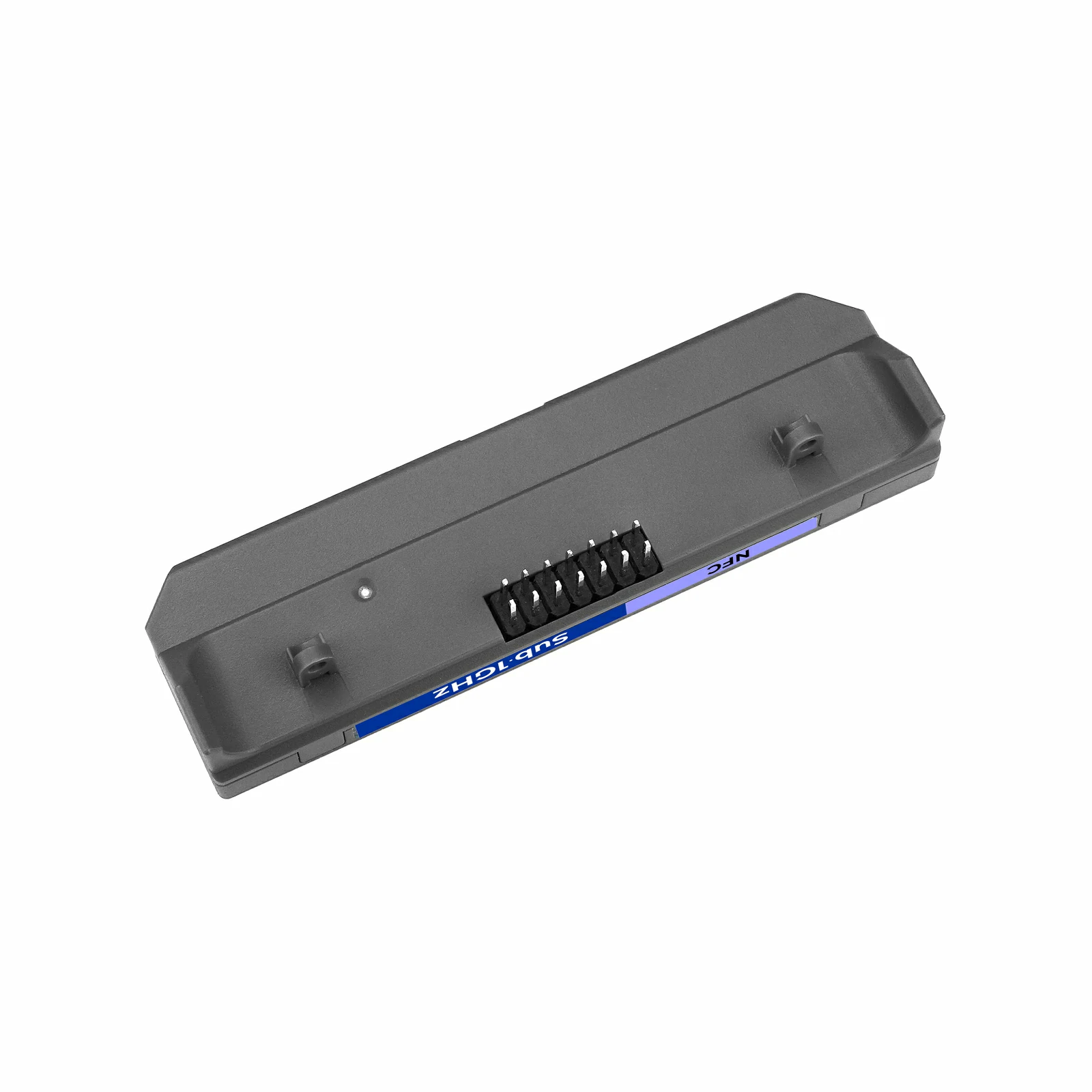

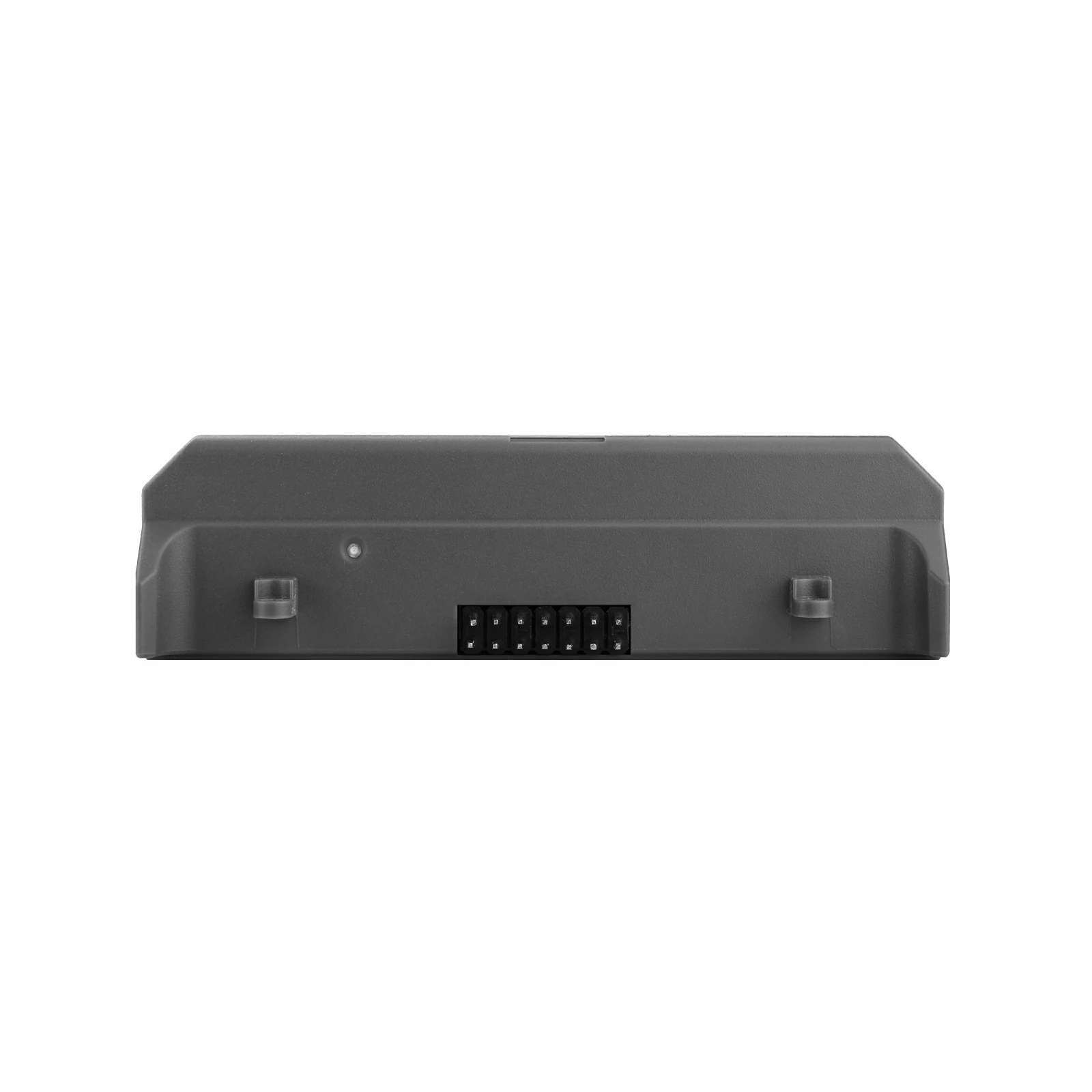

Cap CC1101 は、Sub-1 GHz 無線周波数 (RF) と NFC 機能を統合した拡張モジュールです。RF 部は TI CC1101 トランシーバーをベースとしており、内蔵の単極三投 (SP3T) RF スイッチとマルチバンド RF 整合回路により、315MHz、433MHz、868MHz、915MHz の 4 つの周波数帯域を 1 つの RP-SMA アンテナ端子に集約します。2-FSK、4-FSK、GFSK、MSK、ASK、OOK などの変調方式に対応しています。
NFC 部には ST25R3916 チップを採用し、ISO14443A/B、FeliCa™、ISO15693 プロトコルをサポートします。リーダー/ライターモードおよびカードエミュレーションモードで動作可能で、読み取り距離は最大 45mm です。SPI 通信により制御し、基板上に DC-DC 降圧回路を搭載。標準 Grove インターフェースを備え、センサの拡張も容易です。リモコン信号のキャプチャ・再生、アクセスカード/交通系カードの読み取りとエミュレーション、スマートホーム DIY などの用途に適しています。
特徴
- SPI シリアル通信プロトコル
- CC1101 低消費電力 Sub-1 GHz RF トランシーバー
- 独立した 64 バイトの RF RX FIFO および TX FIFO
- 内蔵デュアル SP3T RF スイッチとマルチバンド整合ネットワークにより、周波数帯域の動的切替が可能
- 動作周波数: 315/433/868/915 MHz
- 2-FSK、4-FSK、GFSK、MSK、ASK、OOK 変調方式に対応

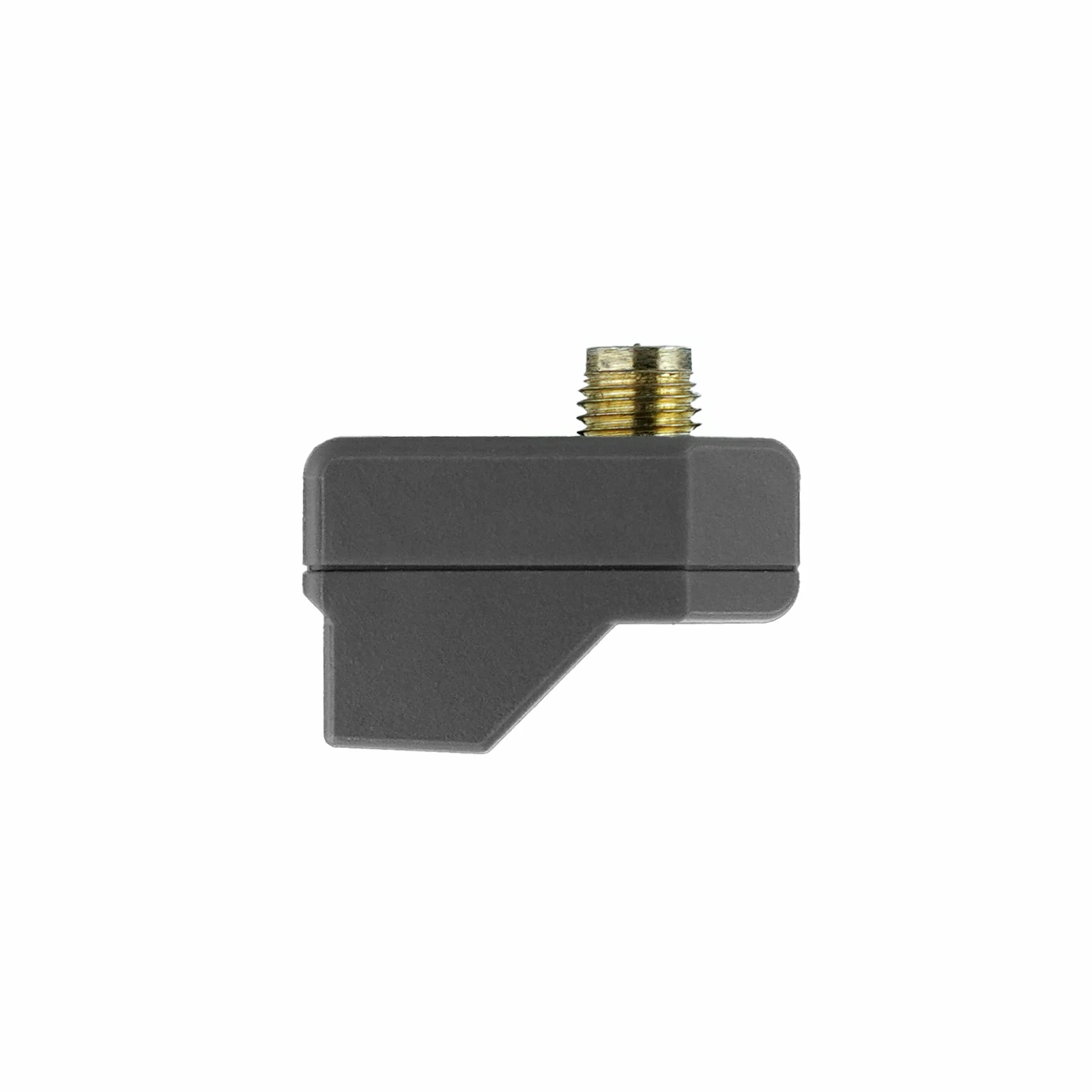

- 外部 RP-SMA アンテナ端子
- NFC リーダー/ライターモードおよびカードエミュレーションモード対応
- 対応規格: NFC-A、NFC-B、NFC-F、NFC-V
- NFC 読み取り/書き込み距離: 最大 45mm
- 512 バイト NFC FIFO

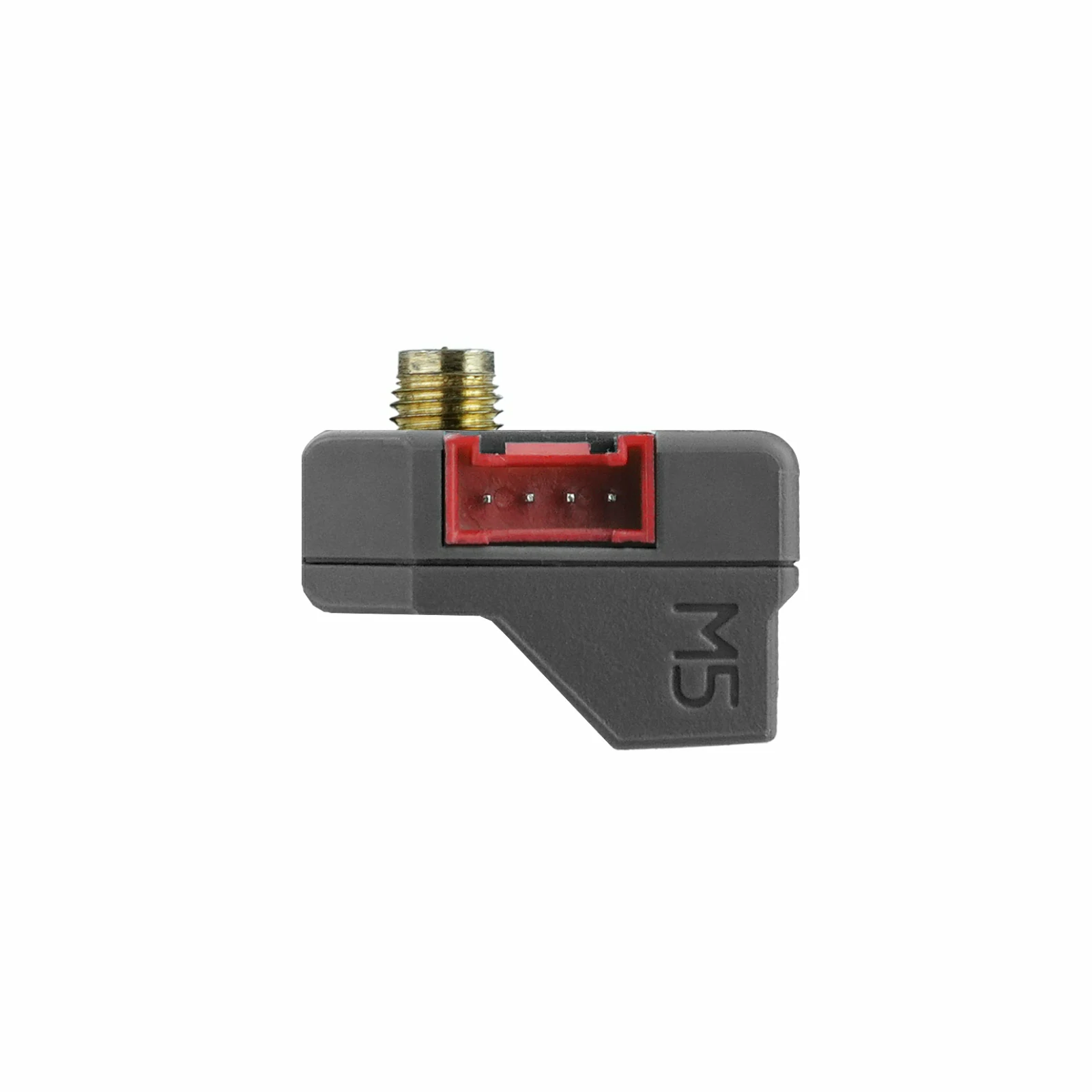

- Grove インターフェースによるセンサ拡張

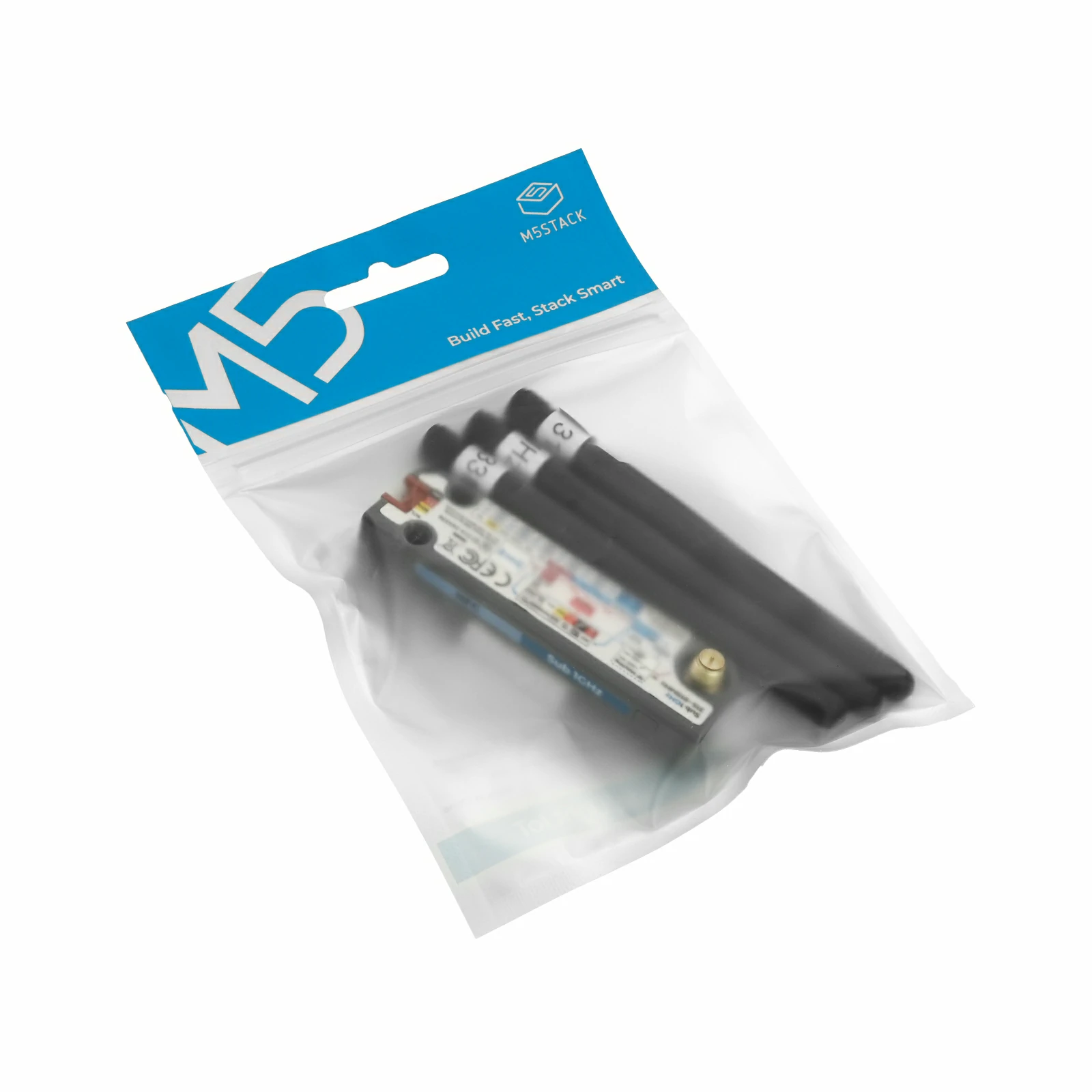

含まれるもの
- 1 x Cap CC1101
- 1 x 315 MHz RP-SMA アンテナ
- 1 x 433 MHz RP-SMA アンテナ
- 1 x 868 MHz RP-SMA アンテナ
アプリケーション
- リモコン信号のキャプチャと再生 (車のキー、リモコンベルなど)
- アクセスカード/交通系カードの読み取りとエミュレーション
- スマートホーム DIY
仕様
| 仕様 | パラメータ |
|---|---|
| RF チップ | CC1101 |
| 動作周波数帯 | 315/433/868/915 MHz |
| 通信距離 | 315MHz: 435m 433/868/975MHz: 441m |
| 送信電力 | +10 dBm |
| 受信感度 | 最大 -99.5 dBm |
| NFC チップ | ST25R3916 |
| NFC プロトコル | リーダー/ライターモード: NFC-A/B (ISO14443A/B 互換)、NFC-F (FeliCa™)、NFC-V (ISO15693) カードエミュレーションモード: NFC-A / NFC-F |
| 通信インターフェース | SPI |
| スリープ消費電力 | DC 5V@140.87uA (CC1101、NFC ともにスリープ時) |
| 動作消費電力 | DC 5V@96mA (CC1101 最大出力連続送信、NFC 連続読み取り時) |

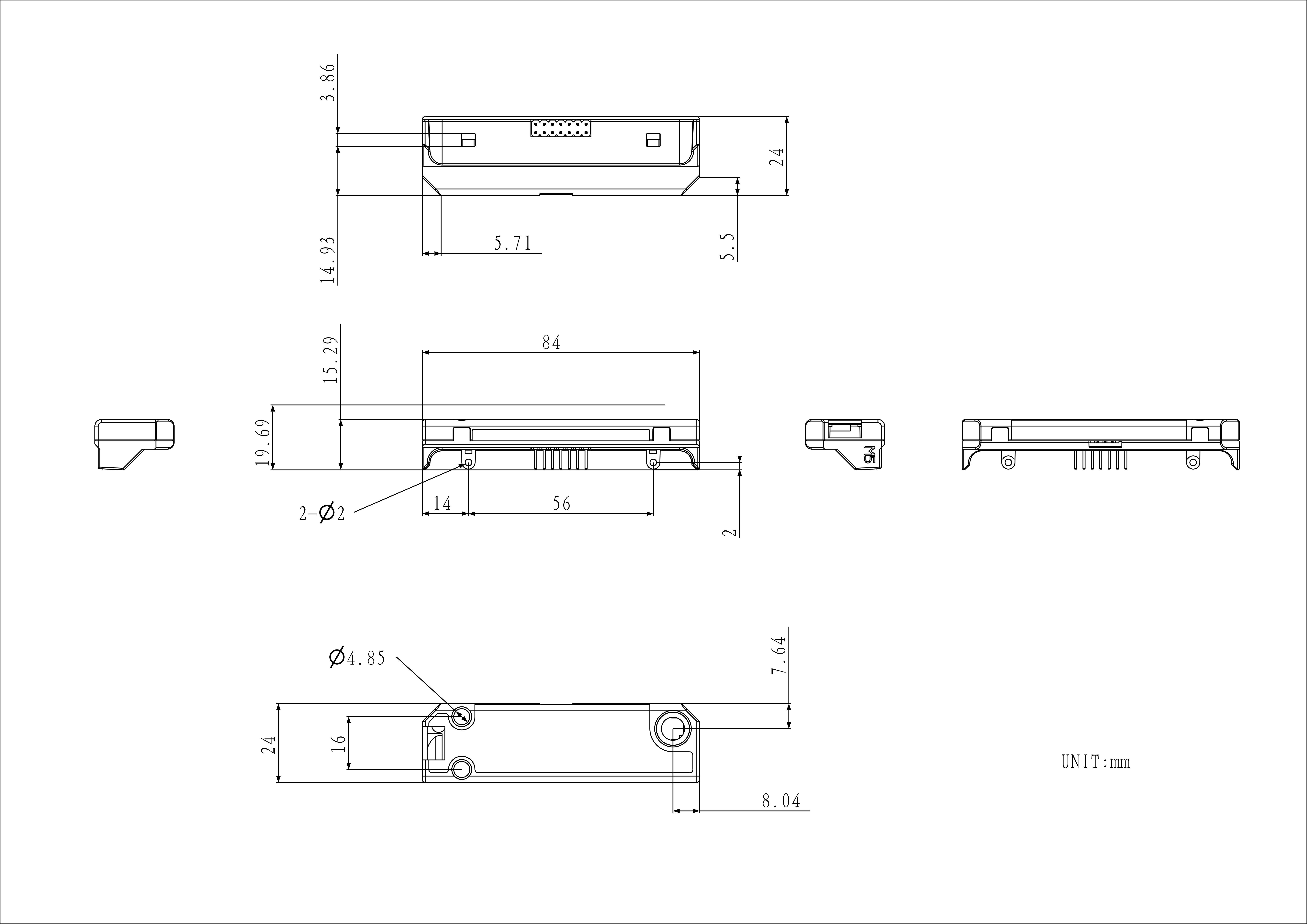

回路図
1/3

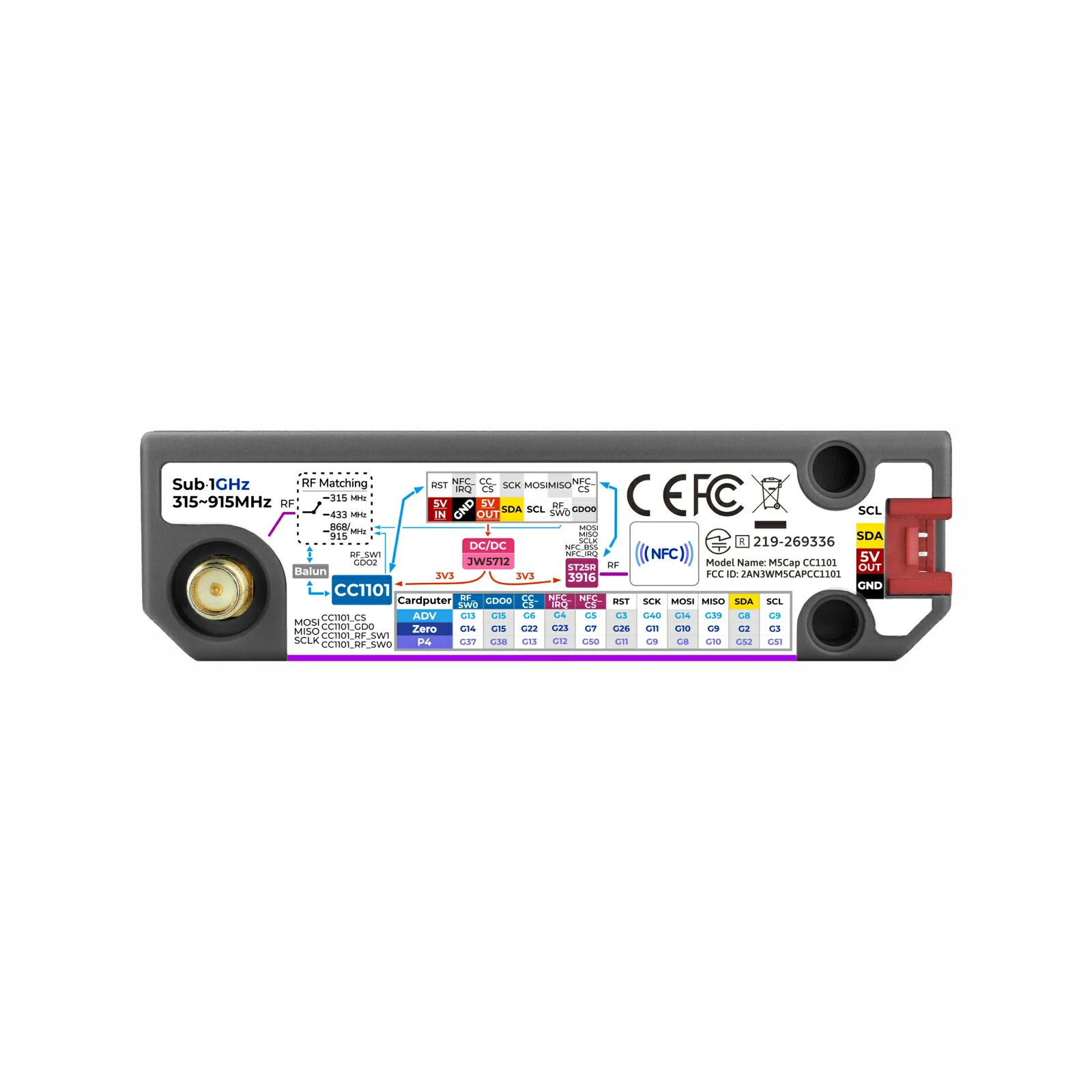

ピンマップ
Cap-Bus
| PIN | LEFT | RIGHT | PIN |
|---|---|---|---|
| CC1101_G0 | 1 | 14 | CC1101_CS |
| CC1101_RF_SW0 | 2 | 13 | SPI_MISO |
| 3 | 12 | SPI_MOSI | |
| 4 | 11 | SPI_SCLK | |
| 5V_OUT | 5 | 10 | NFC_CS |
| GND | 6 | 9 | NFC_IRQ |
| 7 | 8 | POWER_EN |
| Cardputer-Adv | G5 | G13 | G15 | G40 | G14 | G39 |
|---|---|---|---|---|---|---|
| Cap CC1101 (CC1101) | CC1101_CS | CC1101_RF_SW0 | CC1101_G0 | SPI_SCLK | SPI_MOSI | SPI_MISO |
| Cardputer-Adv | G4 | G6 | G40 | G14 | G39 |
|---|---|---|---|---|---|
| Cap CC1101 (ST25R3916) | NFC_IRQ | NFC_CS | SPI_SCLK | SPI_MOSI | SPI_MISO |
RFスイッチ制御真理値表
| RF_SW0 | RF_SW1 | 周波数帯域 |
|---|---|---|
| 0 | 0 | 315MHz |
| 0 | 1 | 433MHz |
| 1 | 1 | 868MHz/915MHz |
データシート
ソフトウェア
Arduino
