Atom-Matrix

SKU:C008-B

説明

Atom-Matrix は M5Stack 開発キットシリーズの中で非常に小型の開発ボードで、サイズは 24.0 x 24.0 mm しかありません。より多くの GPIO をユーザーが自由に利用でき、組込みスマートハードウェアに最適です。メインコントローラには ESP32-PICO-D4 を採用し、Wi-Fi モジュールと 4 MB の SPI フラッシュを内蔵しています。基板上に IR（赤外線送信 LED）、5×5 RGB LED マトリクス、IMU 姿勢センサ (MPU6886) を搭載し、Neo LED マトリクスの下にはプログラム可能なボタンが隠れています。USB Type-C ポートによりプログラムの書き込み / 読み出しが迅速に行え、さらに HY2.0-4P ポートで外部デバイスとの接続が可能です。背面には固定用 M2 ねじ穴を備えています。

注意事項

FastLED ライブラリを使用する際、RGB LED の推奨輝度は 20 です。輝度を過度に高く設定すると LED とアクリルスクリーンが損傷する恐れがあります（Atom-Matrix ライブラリでは適切な輝度範囲を 0〜100 にマッピングしています）。輝度を高くしすぎたり全点灯させたりしないでください。高温により筐体が損傷する恐れがあります。

クイックスタート

Arduino IDE

Arduino IDE

Arduino IDE を使用して Atom-Matrix を制御する方法を紹介します。

UiFlow1

UiFlow1

UiFlow1 グラフィカルプログラミングで Atom-Matrix を制御する方法を紹介します。

UiFlow2

UiFlow2

UiFlow2 グラフィカルプログラミングで Atom-Matrix を制御する方法を紹介します。

特徴

• ESP32 ベース
• 超小型ボディ
• 3 軸ジャイロ & 3 軸加速度計内蔵 (I2C アドレス: 0x68)
• プログラマブルボタン
• RGB LED ドットマトリクスディスプレイ
• 赤外線送信機能
• 拡張可能なピン & インターフェース
• 開発プラットフォーム
  • UiFlow1
  • UiFlow2
  • Arduino IDE
  • ESP-IDF
  • PlatformIO

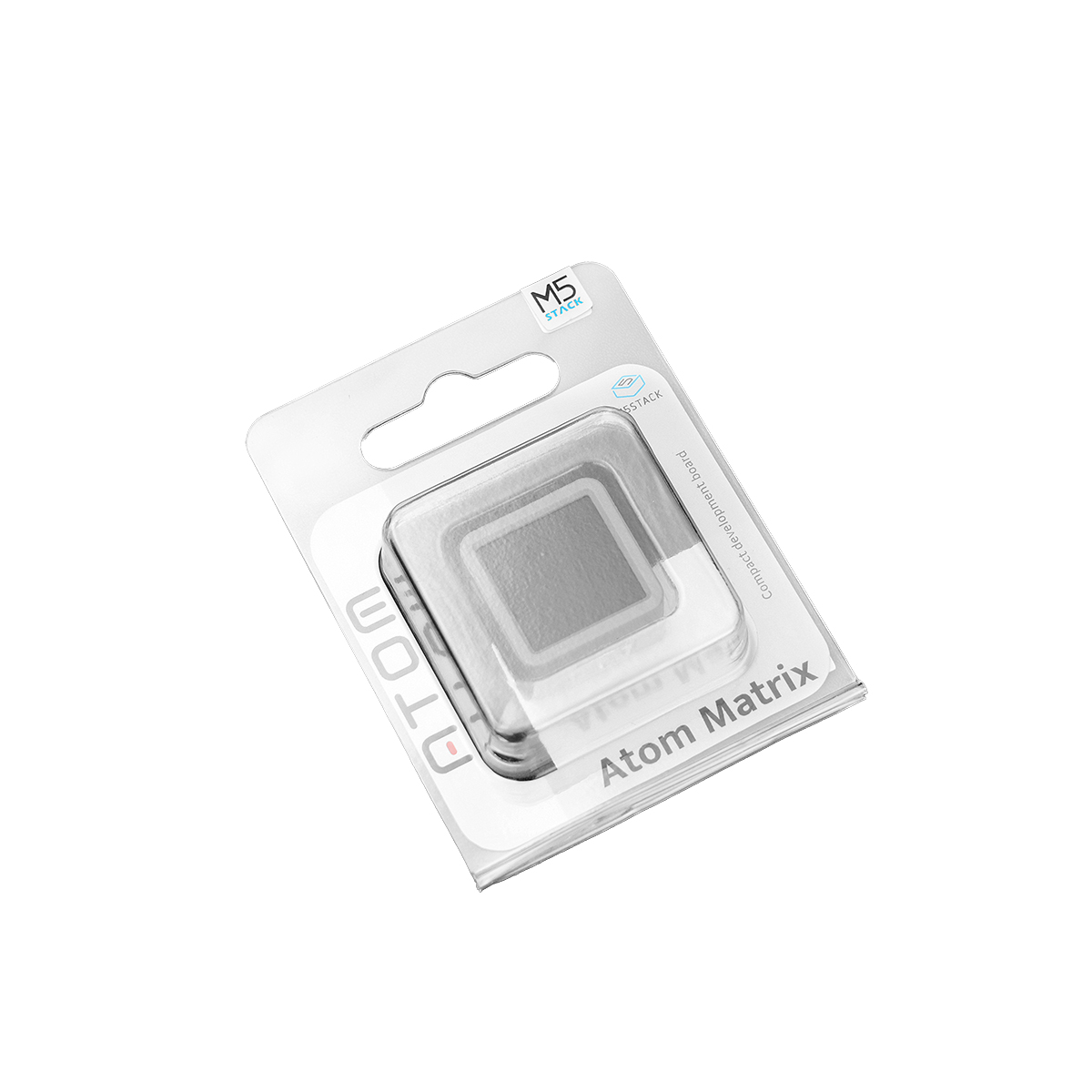

含まれるもの

• 1 x Atom-Matrix

アプリケーション

• IoT ノード
• マイクロコントローラ

仕様

回路図

ピンマップ

RGB & BUTTON & IR & MPU6886

Grove

製品サイズ

データシート

• ESP32-PICO
• MPU6886
• WS2812C-2020

ソフトウェア

Arduino

• Atom-Matrix Arduino クイックスタート
• Atom-Matrix Arduino ドライバライブラリ
• Atom-Matrix テストプログラム

UiFlow1

• Atom-Matrix UiFlow1 クイックスタート

UiFlow2

• Atom-Matrix UiFlow2 クイックスタート

PlatformIO

[env:m5stack-atom]
platform = espressif32@6.3.2
board = m5stack-atom
framework = arduino
upload_speed = 1500000
monitor_speed = 115200
build_flags =
    -DCORE_DEBUG_LEVEL=5
lib_deps =
    M5Unified=https://github.com/m5stack/M5Unified

Easyloader

動画

• Atom-Matrix デモ
