Faces Bottom3

SKU:A168

説明

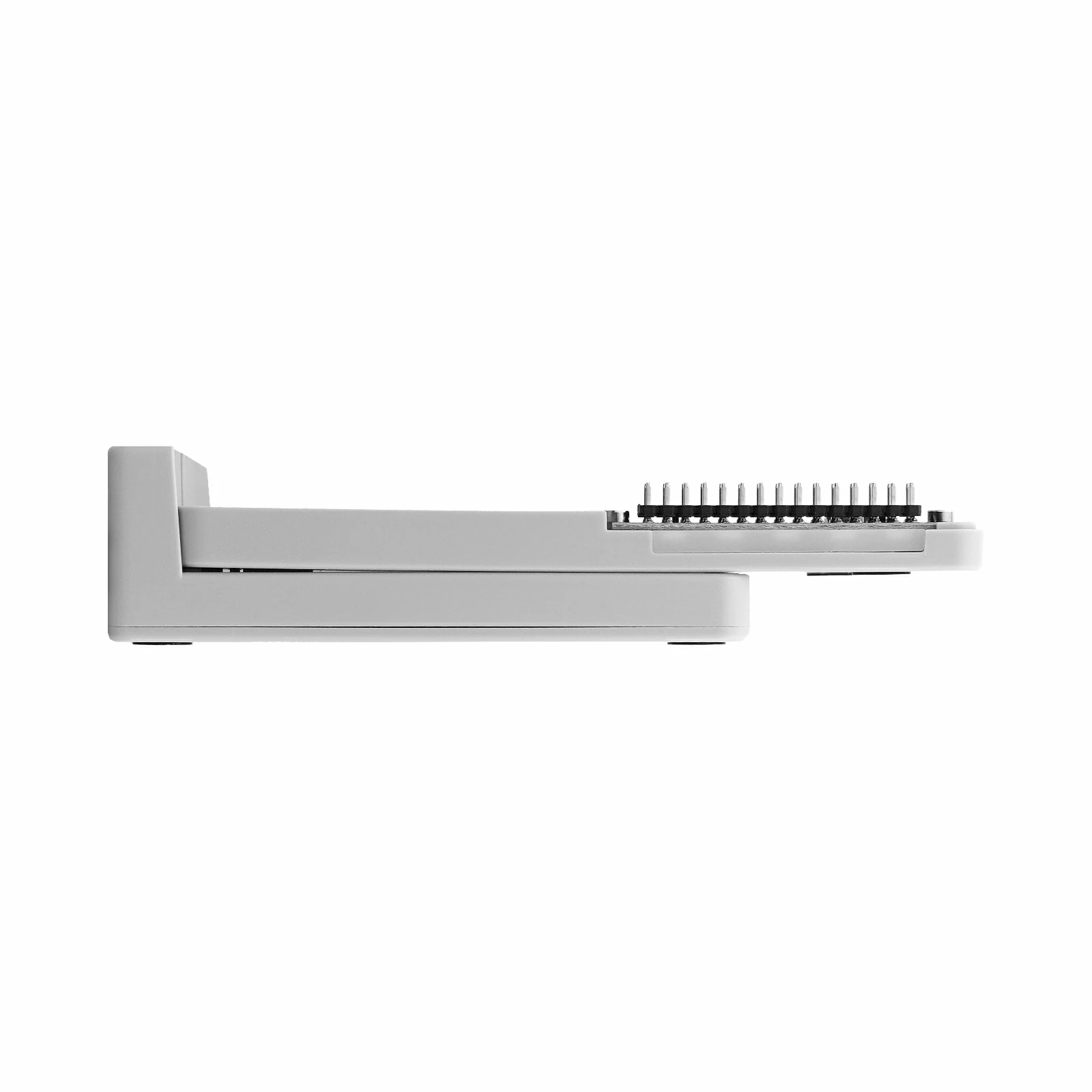

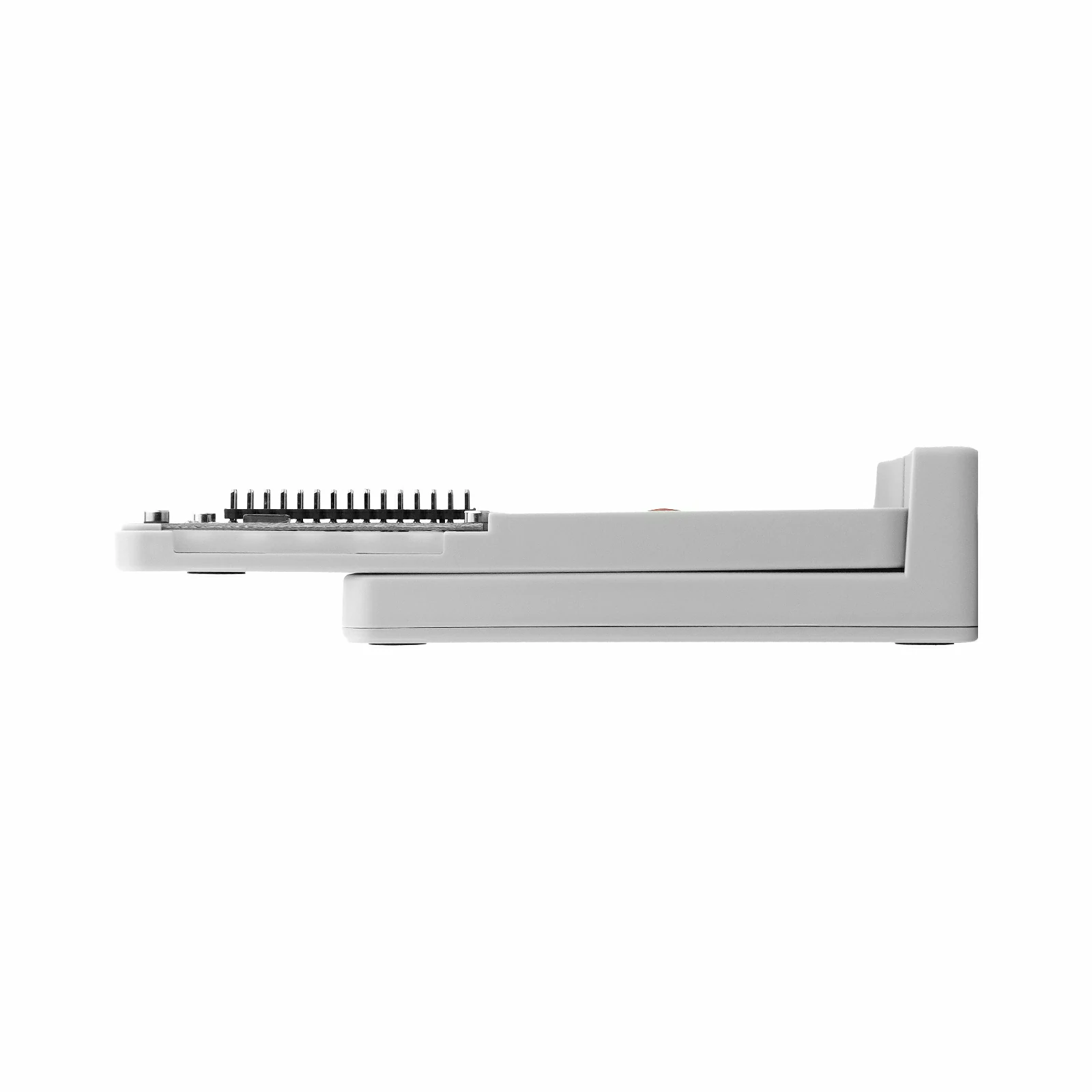

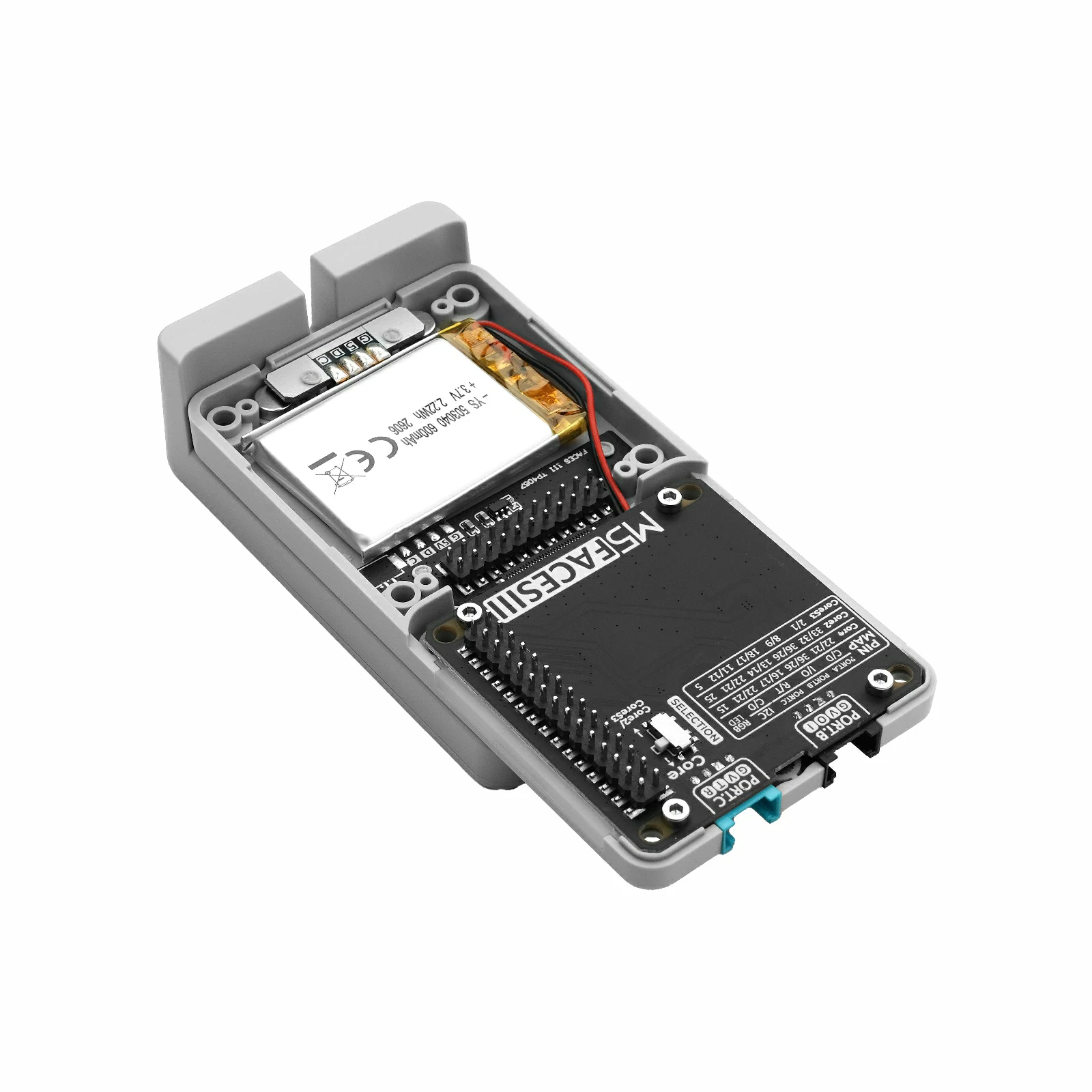

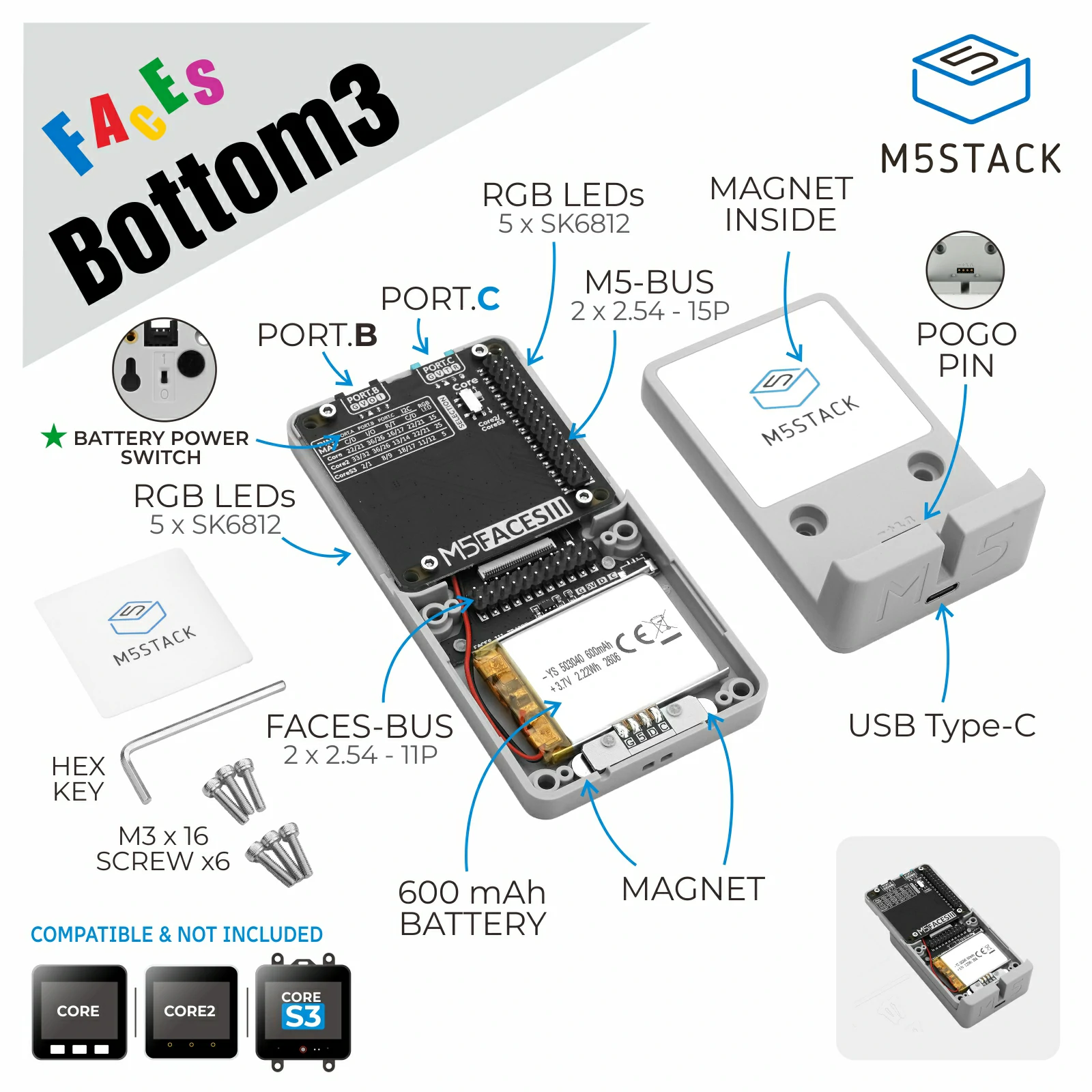

Faces Bottom3 は、Faces シリーズの機能パネル拡張ベースです。M5-Bus バスを介してホストと接続します。ベースには 2.54-22P 入力パネルバスを備えており、キーボード、計算機、ゲーム入力などの機能パネルを外付けできます。 本体には 600mAh の充電式リチウムバッテリーと TP4057 充電チップを内蔵しており、オフラインでの給電と安定した充電に対応します。 両側面には RGB ライトバー（合計 10 個の RGB LED）を統合し、上部には 2 x HY2.0-4P 拡張インターフェース（PORT.B / PORT.C）を搭載、RGB LED IO 信号の切り替えにも対応しています。 背面には Pogo Pin マグネット充電端子、M3 ネジ穴、壁掛け固定穴を備え、取り付けと固定が容易です。底部にはストラップ用の穴があり、持ち運びに便利です。

特徴

• Faces シリーズ機能パネル（第 1 世代 / 第 3 世代）と互換
• Core シリーズコントローラ（Core1 / Core2 / CoreS3 など）と互換
• 両側面 RGB LED ライトバー（各側 5 個）

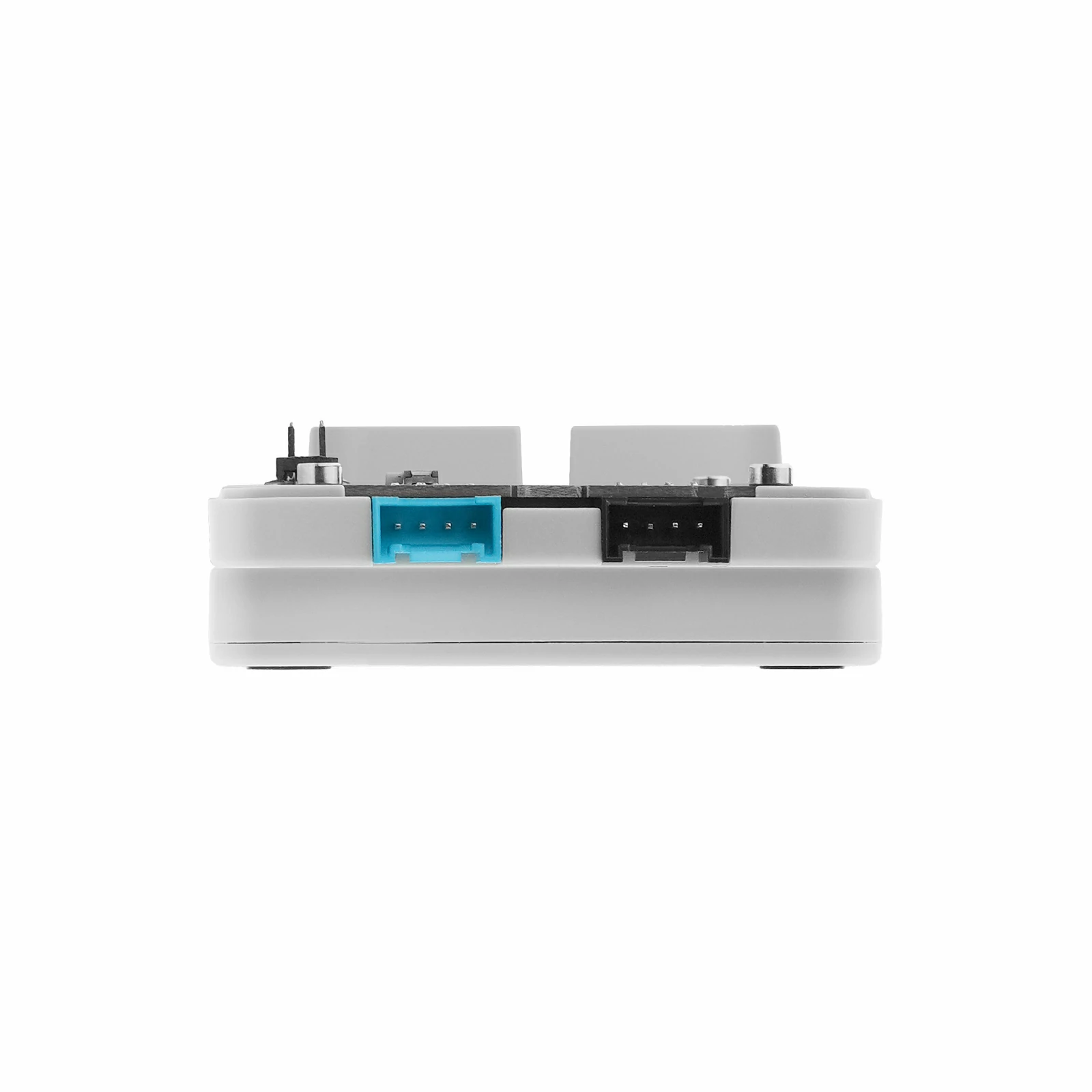

• 2 x HY2.0-4P 拡張インターフェース（PORT.B / PORT.C）

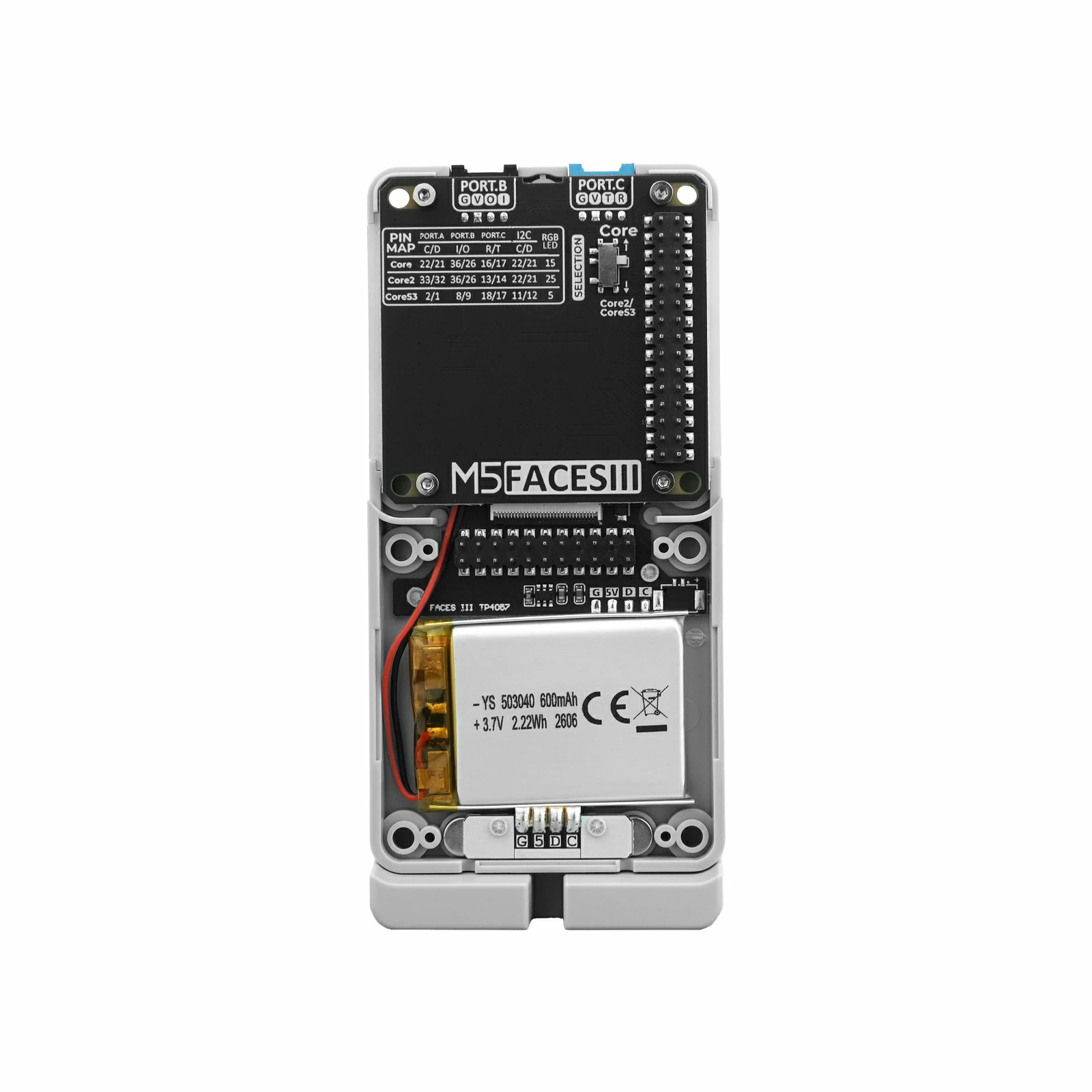

• 内蔵 600mAh 充電式リチウムバッテリー
• TP4057 充電チップ内蔵
• 背面 Pogo Pin マグネット充電端子
• LED IO 切替スイッチ、各種ホストに対応
• 背面バッテリー電源スイッチ

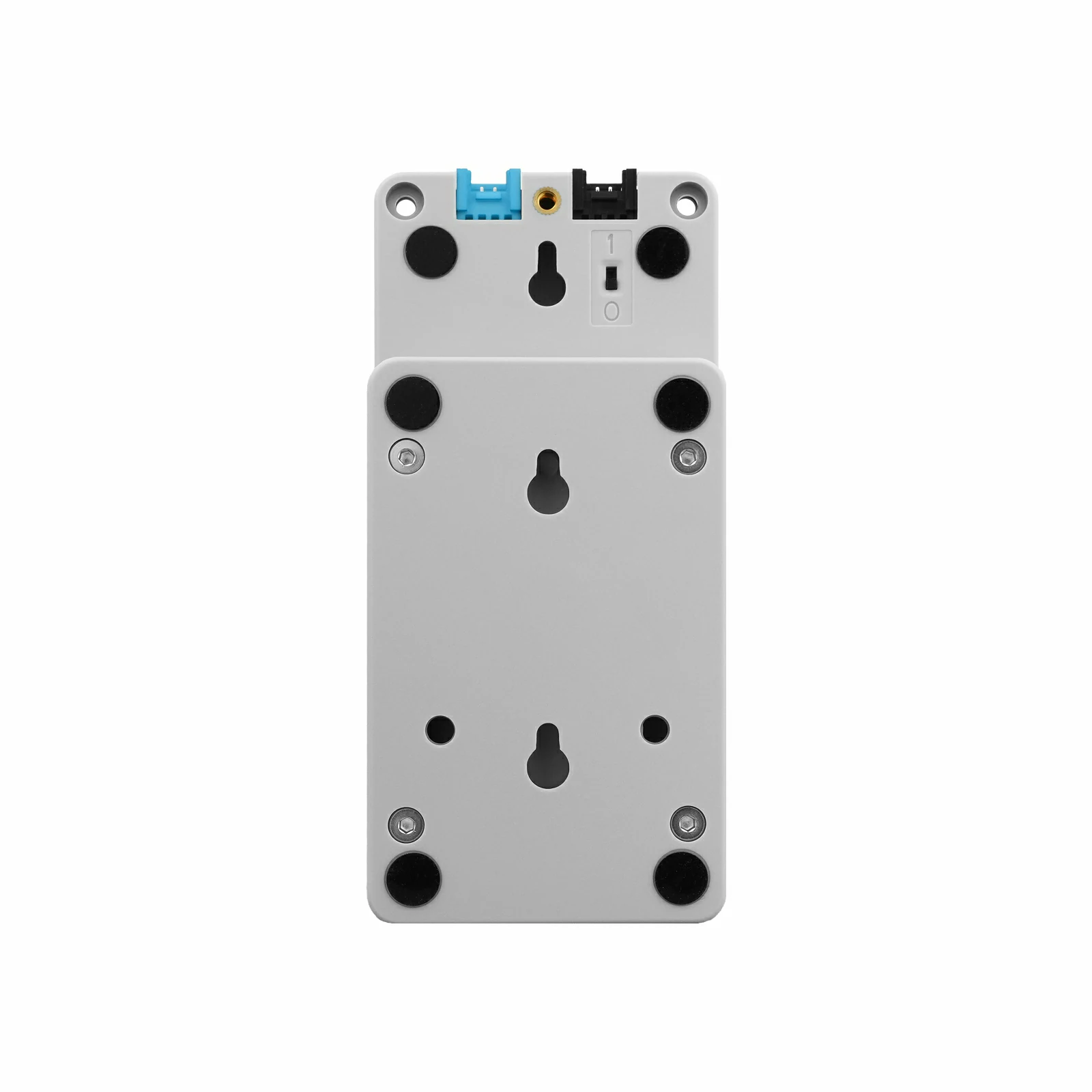

• 背面に M3 ネジ穴と壁掛け固定穴を装備。底部にはストラップ用の穴があり、持ち運びに便利

含まれるもの

• 1 x Faces Bottom3

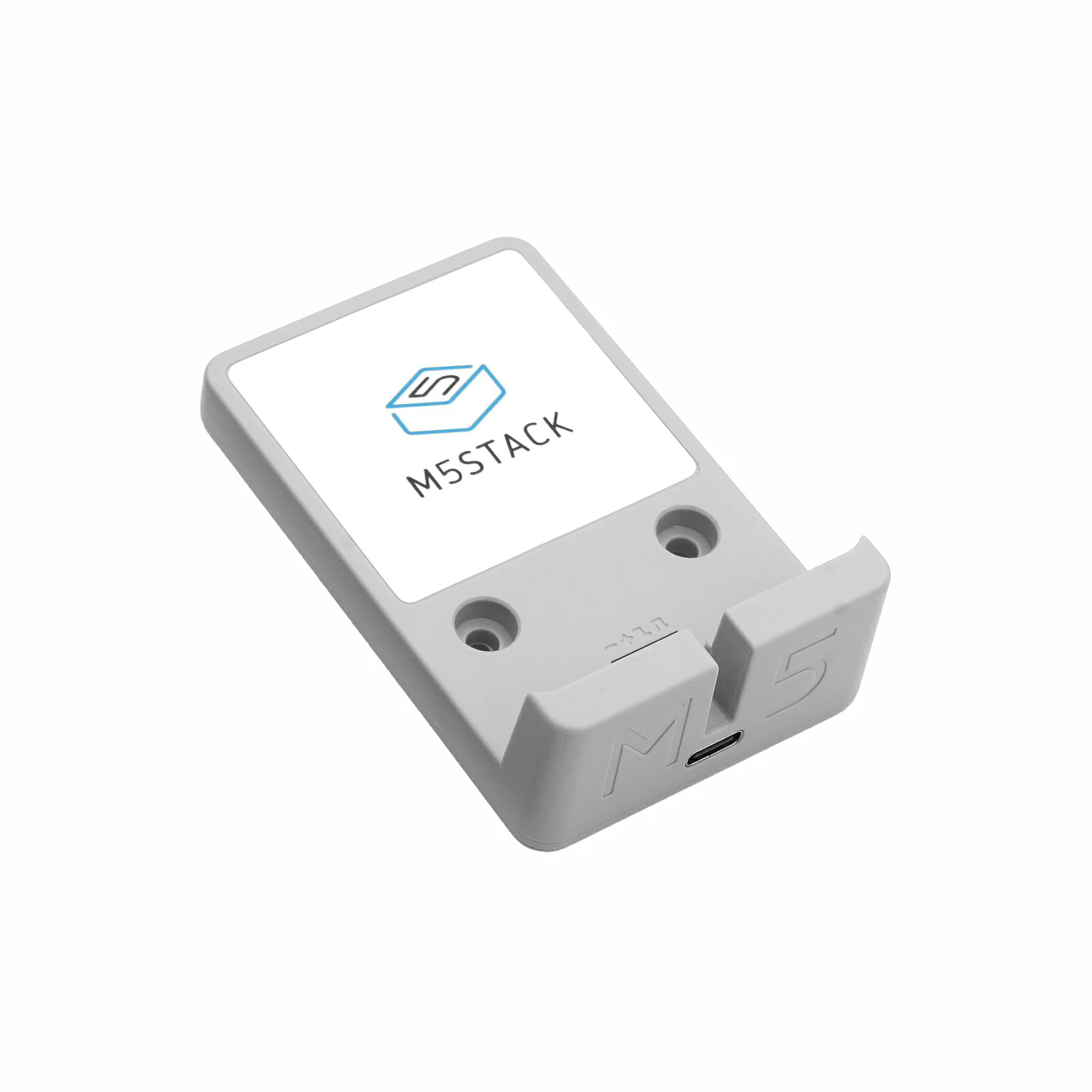

• 1 x Faces Charging3
• 1 x 六角レンチ L 型 2.5mm (M3ネジ用)
• 6 x M3 * 12mm ボルト (キャップヘッド、メタルスレッド)

アプリケーション

• ハンドヘルド型インタラクティブデバイス
• ポータブル組み込みプロジェクト
• マルチモジュール拡張とプロトタイプ開発

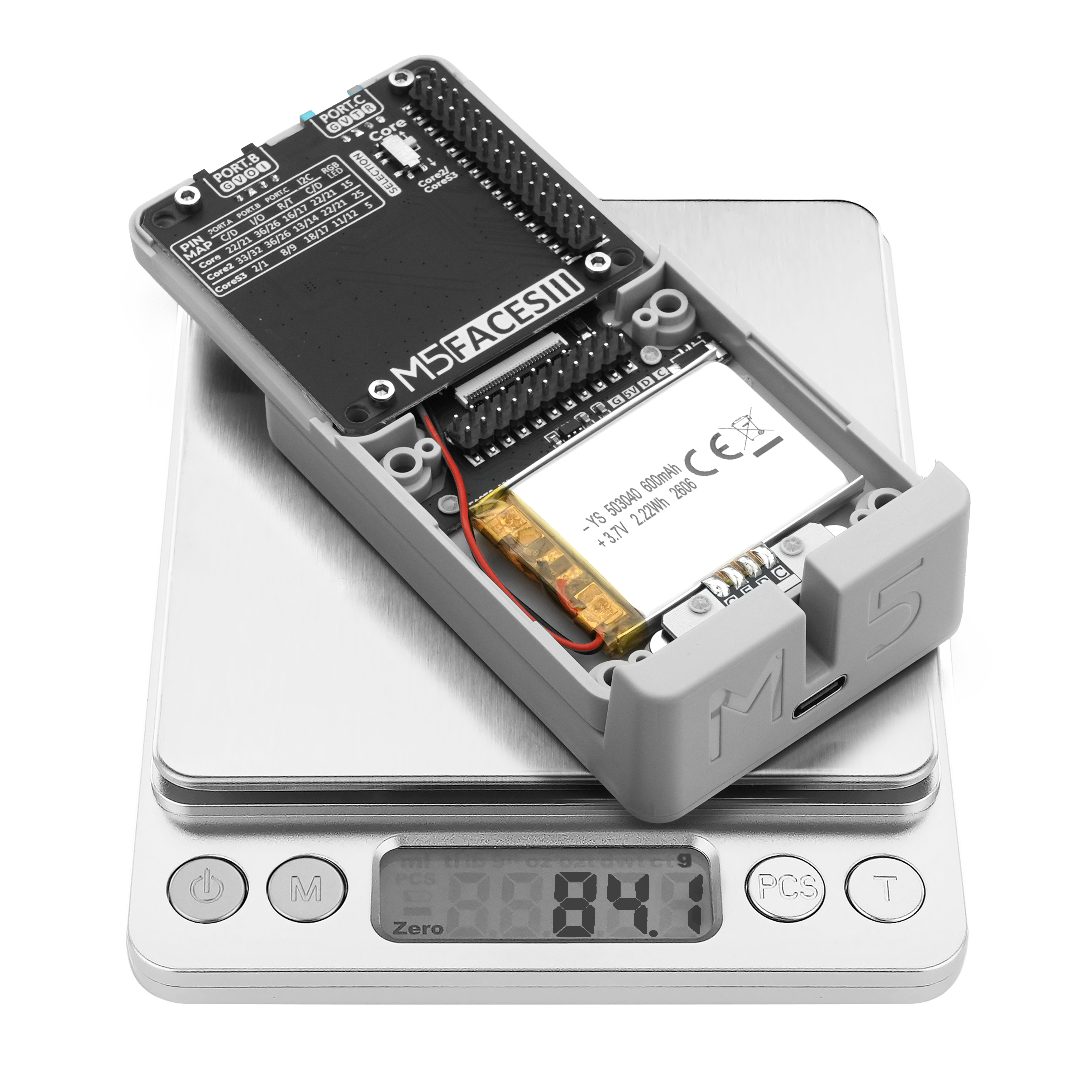

仕様

操作説明

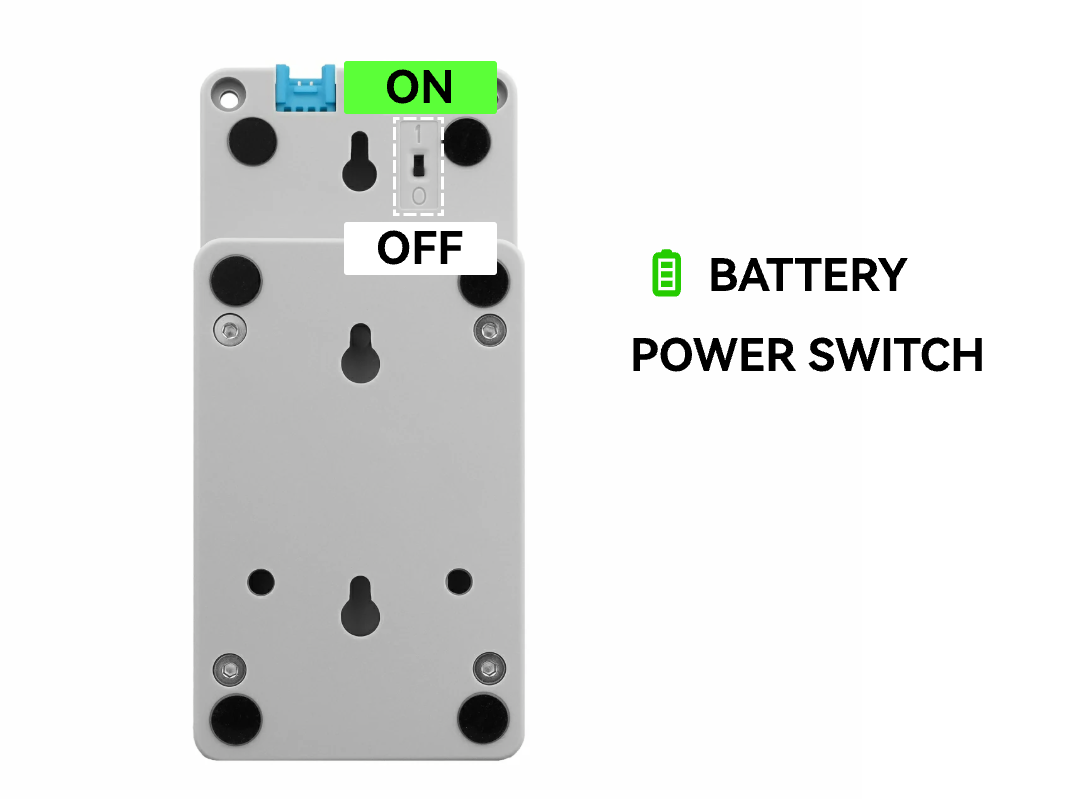

電源スイッチ

Faces Bottom3 の背面には、バッテリー電源を制御する独立した電源スイッチが搭載されています。使用しないときはバッテリー電源を完全に切断できるため、待機時の消費電力を抑え、バッテリーの消耗を防止できます。

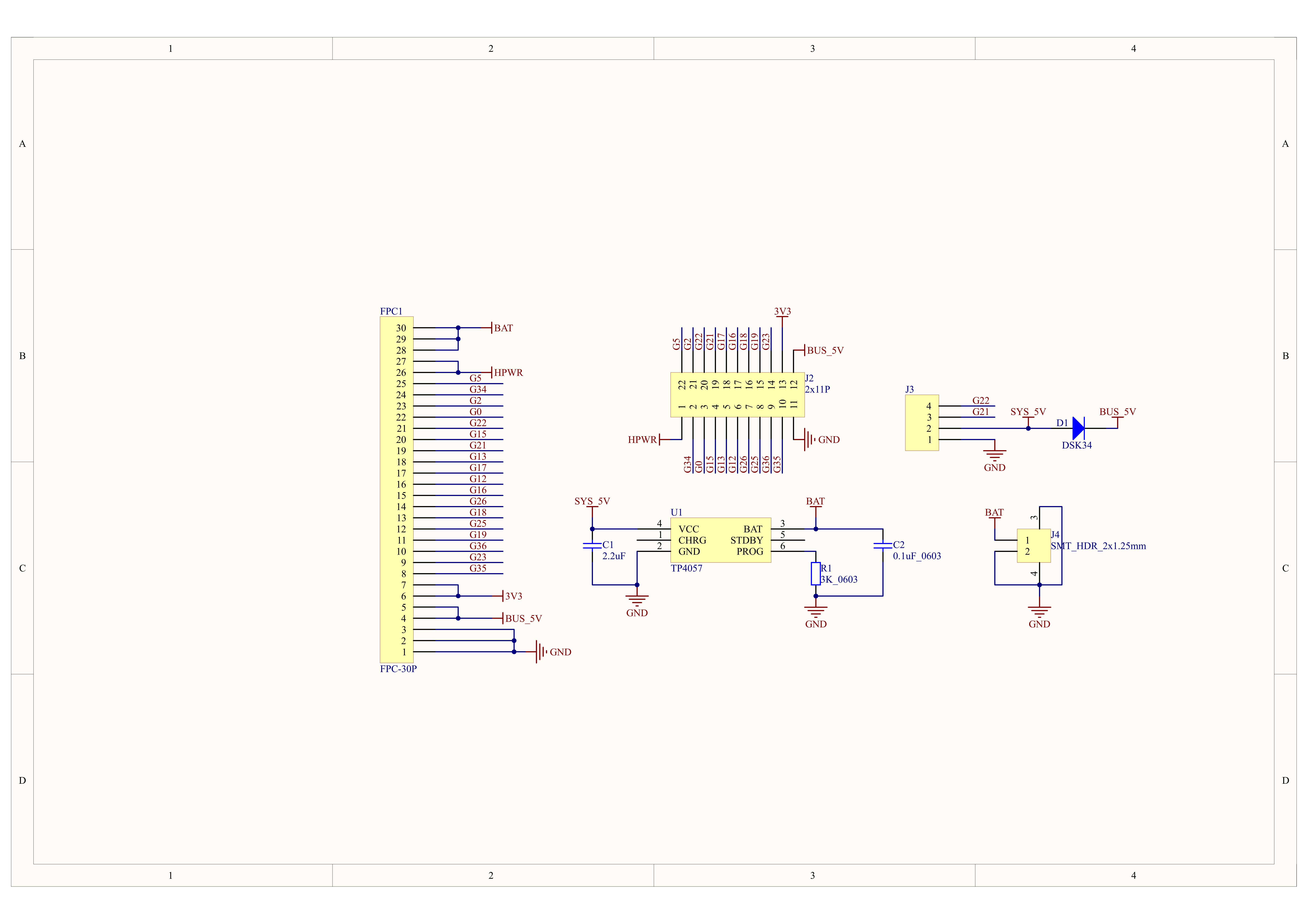

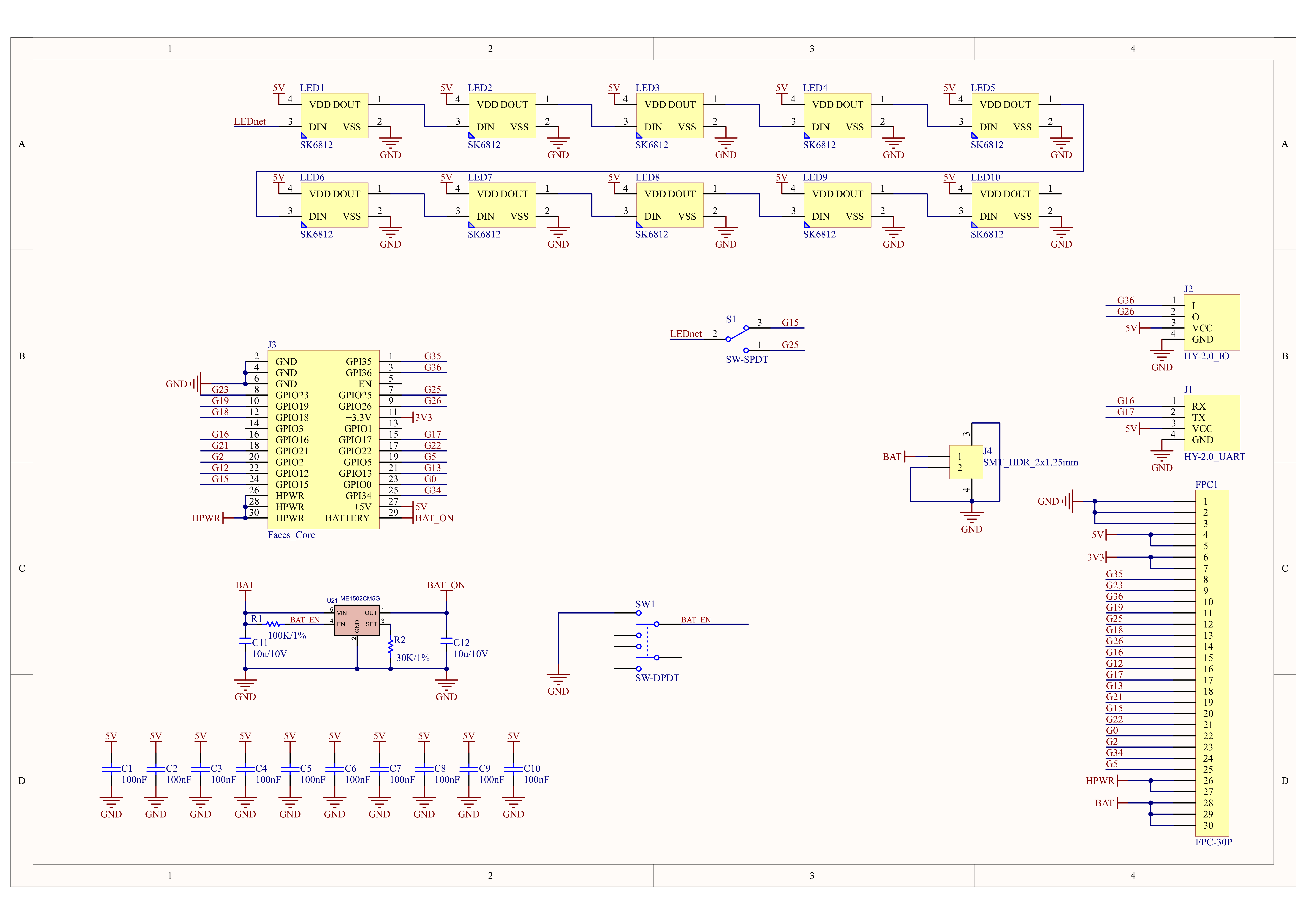

回路図

• Faces Bottom3 回路図 PDF

1/2

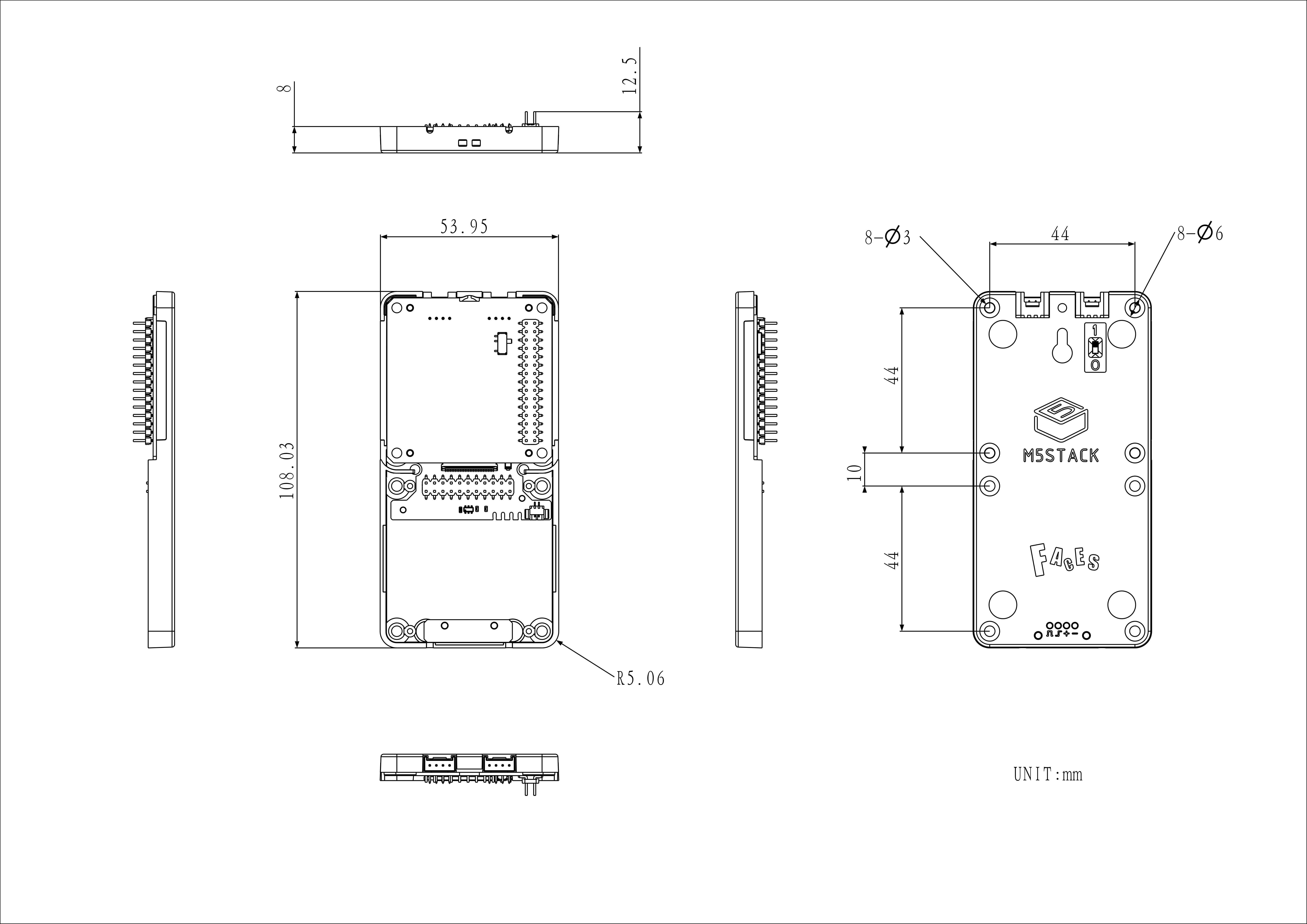

製品サイズ

• Faces Bottom3 製品サイズ PDF

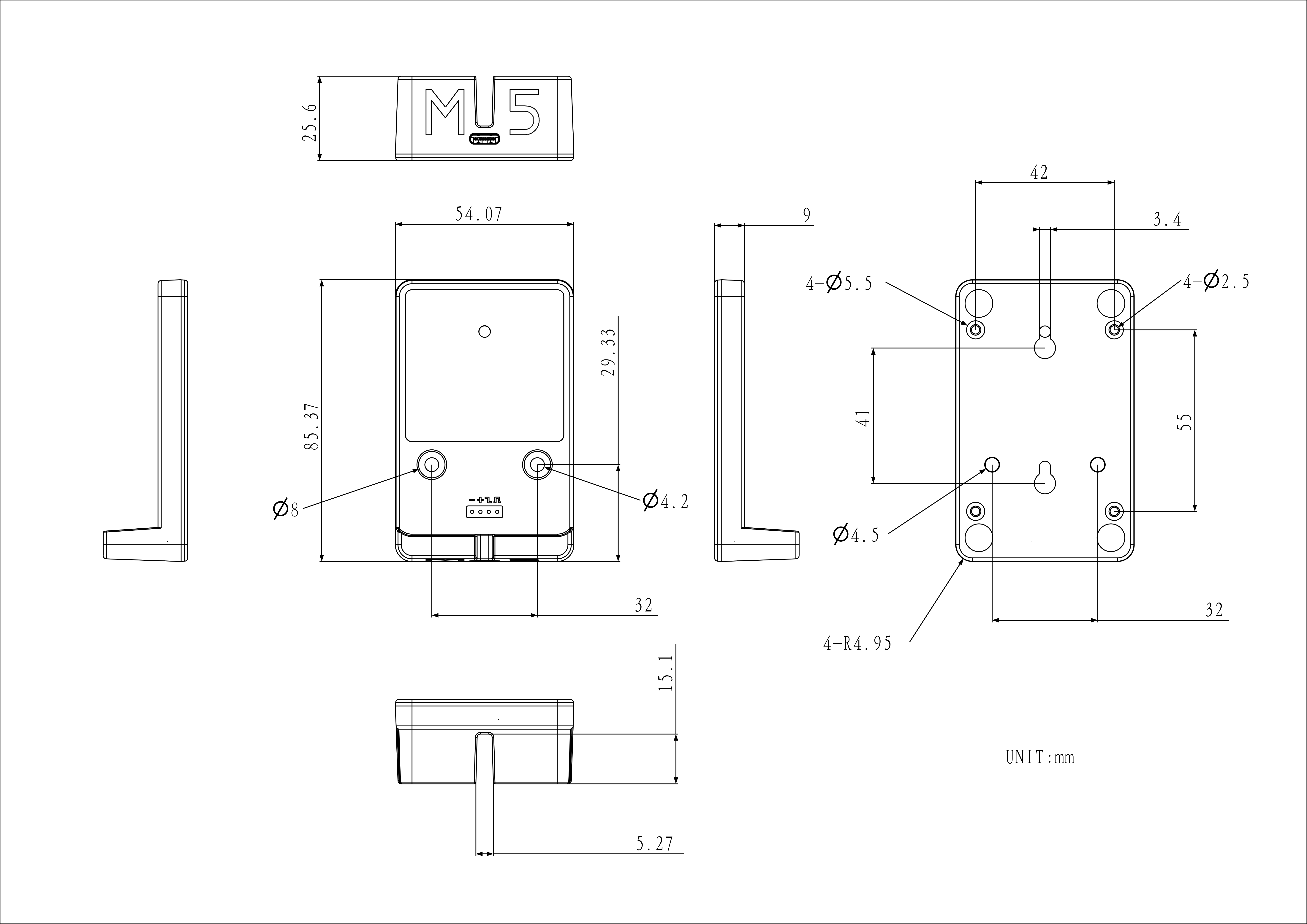

• Faces Charging3 製品サイズ PDF

1/2

データシート

• TP4057

動画

製品比較

製品比較	Faces Bottom3	Faces Bottom-II	Faces Bottom
拡張インターフェース	2 x HY2.0-4P	2 x HY2.0-4P	❌
三方 2.54mm ピッチ ピンヘッダ	❌	❌	2.54 x 38P
RGB LED ランプ	10 x SK6812	10 x SK6812	❌
バッテリー	600mAh	600mAh	600mAh
バッテリー電源スイッチ	✅	❌	❌
LED IO 切替スイッチ	✅	❌	❌

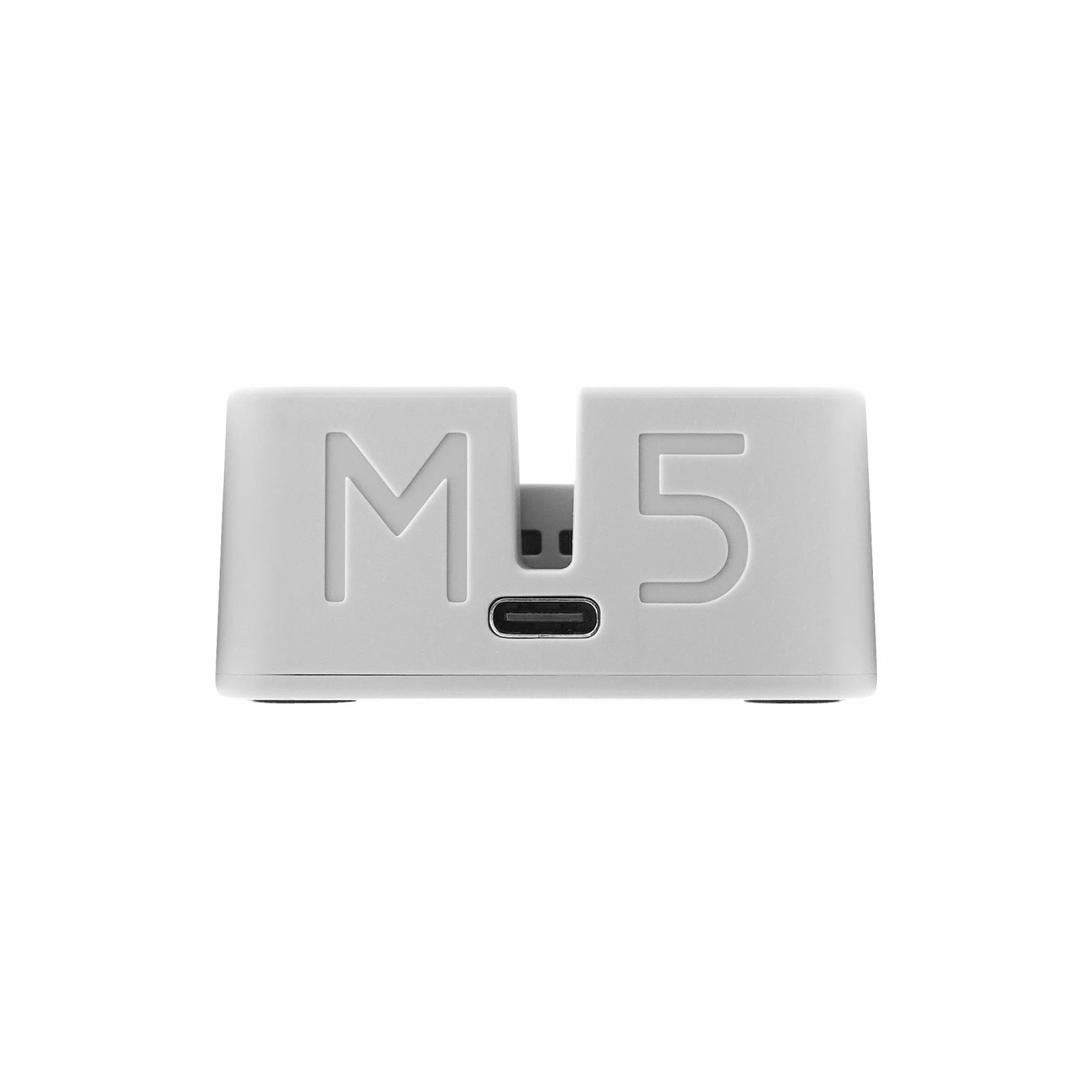

充電ドック USB Type-C インターフェース（C2C 接続充電対応）	✅	❌	❌
