Module LoRaWAN-EU868
SKU:M148
説明
Module LoRaWAN-EU868はLoRa 変調技術に基づいた長距離低消費電力無線通信モジュールで、長距離・低消費電力のIoTアプリケーションシーンを対象としています。本モジュールはRAK3172-8-SM-I（STM32WLE5 内蔵）コアソリューションを採用し、長距離伝送、低消費電力、高受信感度の特徴を備えています。製品はEU868 周波数帯向けに設計され、欧州地域の高周波規格に適合しており、EUおよびEU868 周波数帯を採用する地域で使用できます。モジュールには完全なLoRaWANプロトコルスタックが内蔵され、Class A/Class B/Class Cの3つの動作モードをサポートすると同時に、ポイントツーポイント（P2P）通信にも対応します。低消費電力スリープモードをサポートし、長時間駆動する端末のニーズに応えます。
ハードウェアにはディップスイッチが統合されており、UART 通信ピンを柔軟に切り替え可能で、様々なメインコントローラープラットフォームのピンアサインに適合します。モジュールは標準 ATコマンドで制御し、複数モジュールの積み重ね配置に対応し機能拡張が容易です。高性能ロッドアンテナが付属し、信号の安定性、カバー範囲、通信距離を向上させ、複雑な産業環境や屋外環境に適応します。本モジュールは収集ノードとしてLoRaWANゲートウェイに接続し、データ収集とリモート管理を実現できるほか、ゲートウェイがない環境ではP2Pモードにより機器間の直接通信も可能です。代表的なアプリケーションにはスマート農業、産業用モニタリング、環境モニタリングなどの長距離低消費電力 IoT 通信シーンが含まれます。
特徴
- LoRaWAN 1.0.3プロトコルに準拠
- EU868 周波数帯をサポート
- LoRa P2P（ポイントツーポイント）通信をサポート
- LoRaWANアクティベーションモード：OTAA、ABP
- シリアル通信（ATコマンド）
- 高感度ロッドアンテナを採用
- 低消費電力
- 開発プラットフォーム
- UiFlow2
- Arduino IDE
含まれるもの
- 1 x Module LoRaWAN-EU868
- 1 x ロッドアンテナ
アプリケーション
- スマート農業
- 産業用モニタリング
- 環境モニタリングノードの配置
仕様
| 仕様 | パラメータ |
|---|---|
| LoRaソリューション | STM32WLE5 @256 KB フラッシュ、64 KB RAM |
| 対応周波数帯 | EU868 (863~870 MHz) |
| プロトコル対応 | LoRaWAN 1.0.3 プロトコル (Class A/Class B/Class C) |
| 受信感度 | -137 dBm |
| 送信出力 | 最大 19dBm |
| LoRaWANアクティベーションモード | OTAA、ABP |
| 通信モード | LoRaWAN およびポイントツーポイント (P2P) |
| インターフェースタイプ | UART @ 115200bps、ATコマンド対応 |
| アンテナ仕様 | 寸法 198 x 13mm、インターフェースタイプ SMA（めねじ・おす）、動作周波数 863 ~ 870 MHz、利得 2.8dBi、VSWR≤1.3 |
| 待機電力消費 | 待機状態：DC 5V@6.70mA スリープ状態：DC 5V@9uA または 3.3V@3.69uA |
| 動作電流 | P2Pモード データ受信（帯域幅 125K）：5V@8.27mA P2Pモード 連続データ送信（帯域幅 125K）：5V@80.38mA |
| 動作温度 | 0 ~ 40°C |
| 製品サイズ | 54.0 x 63.6 x 7.6mm |

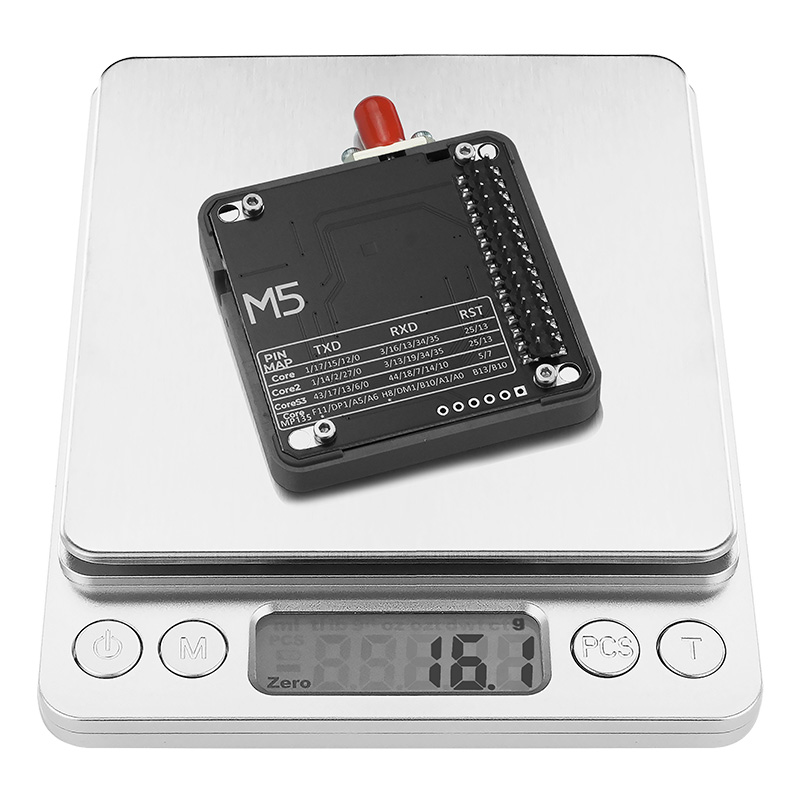

| 製品重量 | 16.1g |
| 梱包サイズ | 134.0 x 95.0 x 15.7mm |
| 総重量 | 54.2g |
操作説明
動作モード説明
LoRaWAN 動作モード比較
| モード | 下りリアルタイム性 | 消費電力 | アプリケーションシーン |
|---|---|---|---|
| Class A | 最低 | 最低 | 周期的なデータアップロード、低消費電力センサー |
| Class B | 中程度 | 中程度 | 定時制御機器 |
| Class C | 最高 | 最高 | リアルタイム制御機器（産業オートメーションなど） |
認証
回路図
ピンマップ
M5-Bus
DIP Switch
下部M5-Busにて
SWと記載されたピンは、ディップスイッチで切り替え可能で、様々なメインコントローラー機器に適合させるために使用します。| PIN | LEFT | RIGHT | PIN |
|---|---|---|---|
| GND | 1 | 2 | RX (SW) |
| GND | 3 | 4 | |
| GND | 5 | 6 | |
| 7 | 8 | RST (SW) | |
| 9 | 10 | ||
| 11 | 12 | ||
| RX (SW) | 13 | 14 | TX (SW) |
| RX (SW) | 15 | 16 | TX (SW) |
| 17 | 18 | ||
| 19 | 20 | ||
| TX (SW) | 21 | 22 | RST/RX (SW) |
| TX (SW) | 23 | 24 | TX (SW) |
| HPWR | 25 | 26 | RX (SW) |
| HPWR | 27 | 28 | 5V |
| HPWR | 29 | 30 |
製品サイズ
データシート
ソフトウェア
Arduino
通信プロトコル
動画
- Module LoRaWAN-EU868 製品紹介
