Unit NFC
SKU:U216
説明
Unit NFCは、13.56MHz 帯を使用した NFC リーダーライターユニットです。ST25R3916 高性能 NFC フロントエンドチップを内蔵し、ISO14443A、ISO14443B、FeliCa™、ISO15693 などの主要プロトコルに対応しており、各種 NFC/RFID タグやカードに対して安定した読み書きとデータ通信に対応します。チップはリーダー / ライターモード、カードエミュレーションモード、カスタムプロトコルモードをサポートし、自動アンテナチューニング、高感度受信、ならびにフルプロトコル処理機能を搭載しています。 本ユニットは I2C インターフェースによりホスト機器と通信を行い、信頼性の高い安定したデータ転送を実現します。LEGO 互換ホール設計を採用しているため、構造部品への組み込みやネジ止めによる取り付けが容易です。入退室管理システム、個人認証、スマート交通など、さまざまな近距離無線通信および情報照合シーンに幅広く対応します。
特徴
- 13.56MHz 高周波近距離無線通信
- ST25R3916 高性能チップ搭載
- ISO14443A、ISO14443B、FeliCa™、ISO15693 プロトコルに対応
- 3 種類の動作モードをサポート：リーダー / ライター / カードエミュレーション / カスタムプロトコル
- I2C 通信インターフェース
- LEGO 互換ホール設計
- 対応開発プラットフォーム
- UiFlow2
- Arduino IDE
含まれるもの
- 1 x Unit NFC
- 1 x HY2.0-4P Grove 接続ケーブル（20cm）
アプリケーション
- 入退室管理システム
- 身分識別
- スマート交通
仕様
| 仕様 | パラメータ |
|---|---|
| IC タイプ | ST25R3916-AQWT |
| 動作周波数 | 13.56MHz |
| 通信インターフェース | I2C 通信 @ 0x50（100K / 400K） |
| 対応プロトコル | リーダー / ライターモード：NFC-A/B（ISO14443A/B 互換）、NFC-F（FeliCa™）、NFC-V（ISO15693） カードエミュレーションモード：NFC-A / NFC-F |
| 読み書き距離 | ≤ 40mm |
| 消費電力 | スリープ時：5V @ 19.33uA 電源投入時（未設定状態）：5V @ 19.79uA 連続読み出し時：5V @ 67.65mA 間欠読み出し時：5V @ 66.48mA |
| 製品サイズ | 48.0 x 24.0 x 8.0mm |

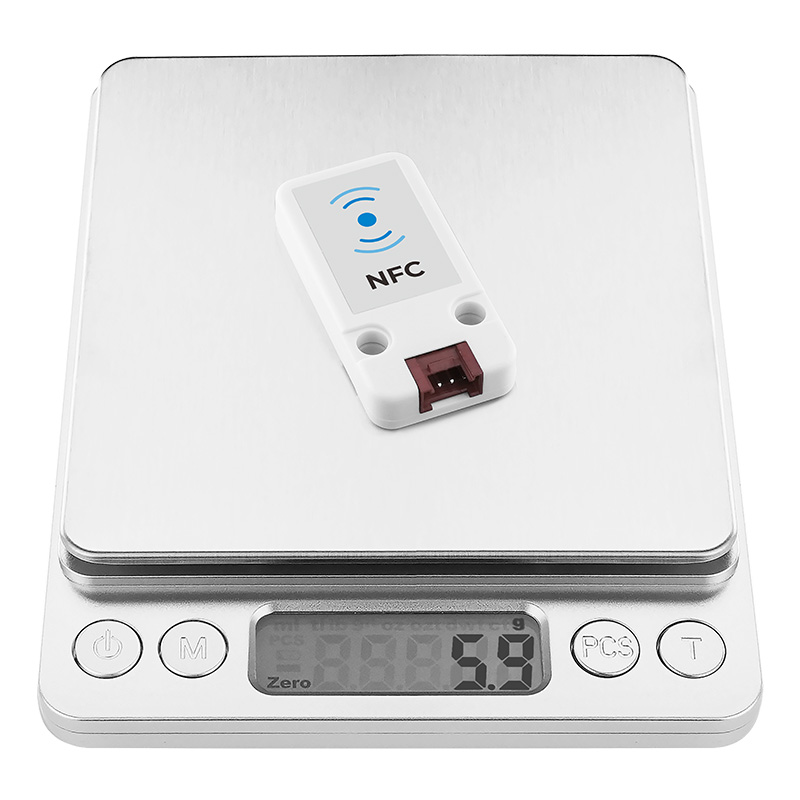

| 製品重量 | 5.9g |
| 梱包サイズ | 138.0 x 93.0 x 9.0mm |
| 梱包重量 | 11.5g |
認証
- CE/FCC/RoHS/WEEE/MIC
回路図
1/1
製品サイズ
1/1
ピンマップ
Unit NFC
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.A | GND | 5V | SDA | SCL |
ソフトウェア
Arduino
データシート
動画
- Unit NFC 製品紹介と機能デモ
