CardputerZero

SKU:C154/C154-B/C155/C155-B

描述

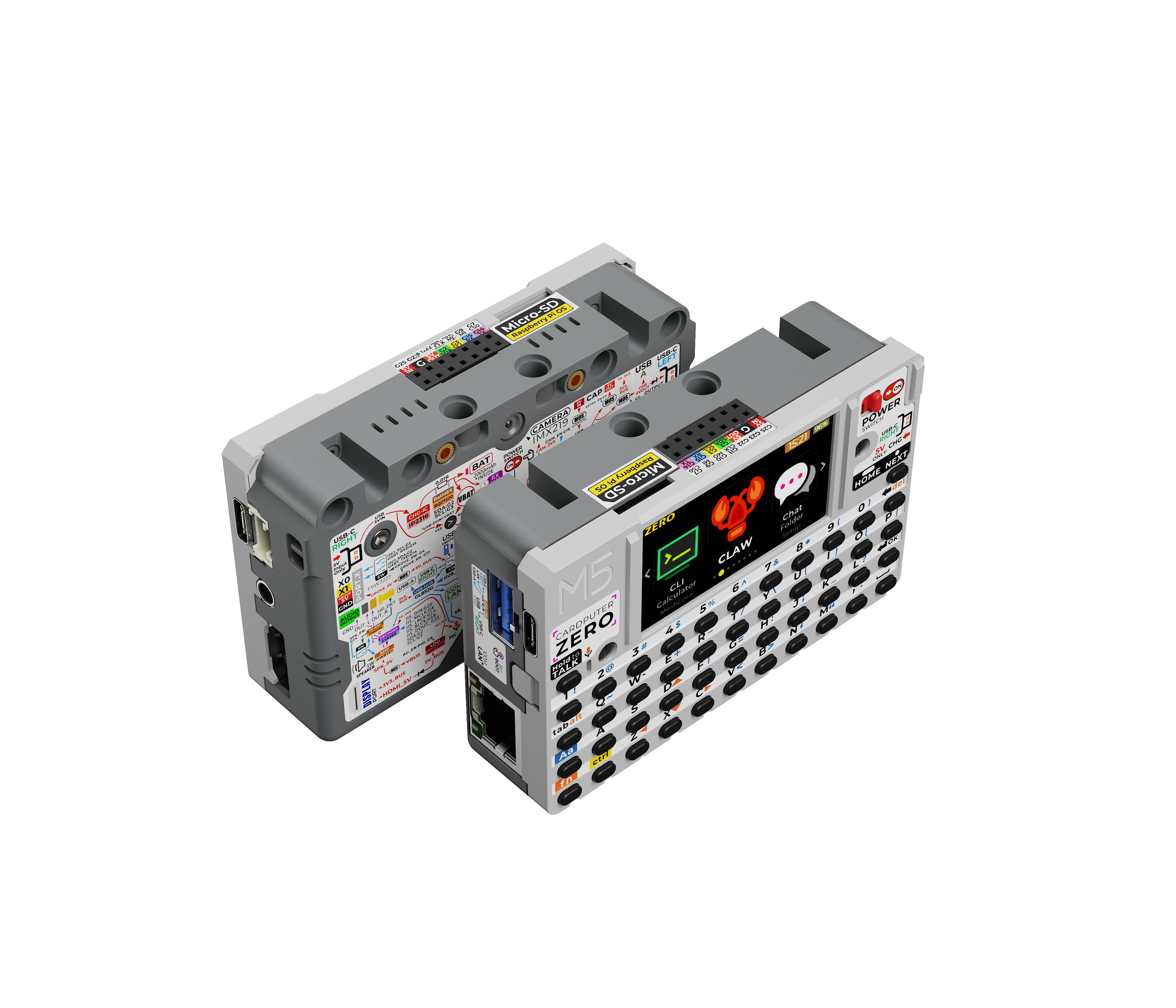

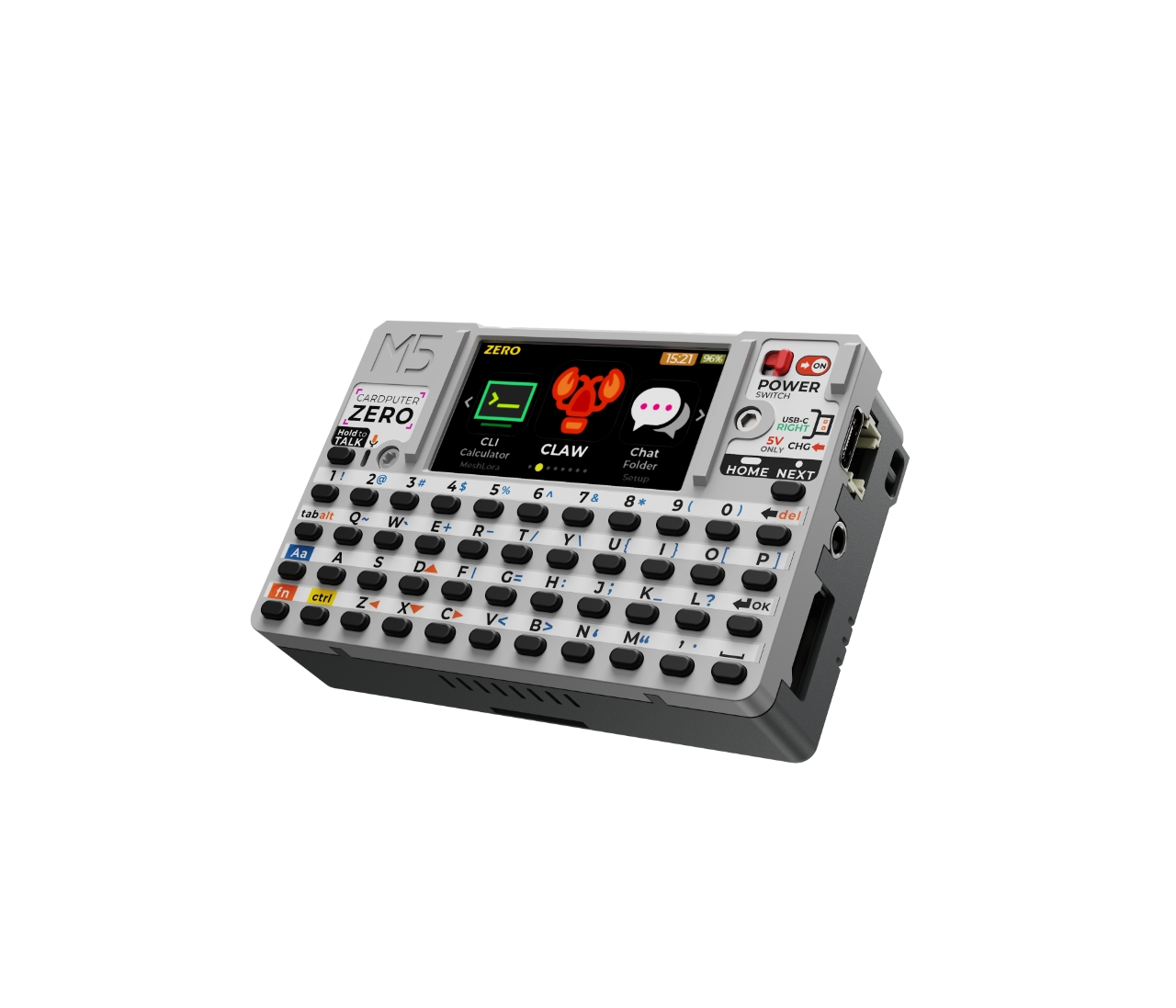

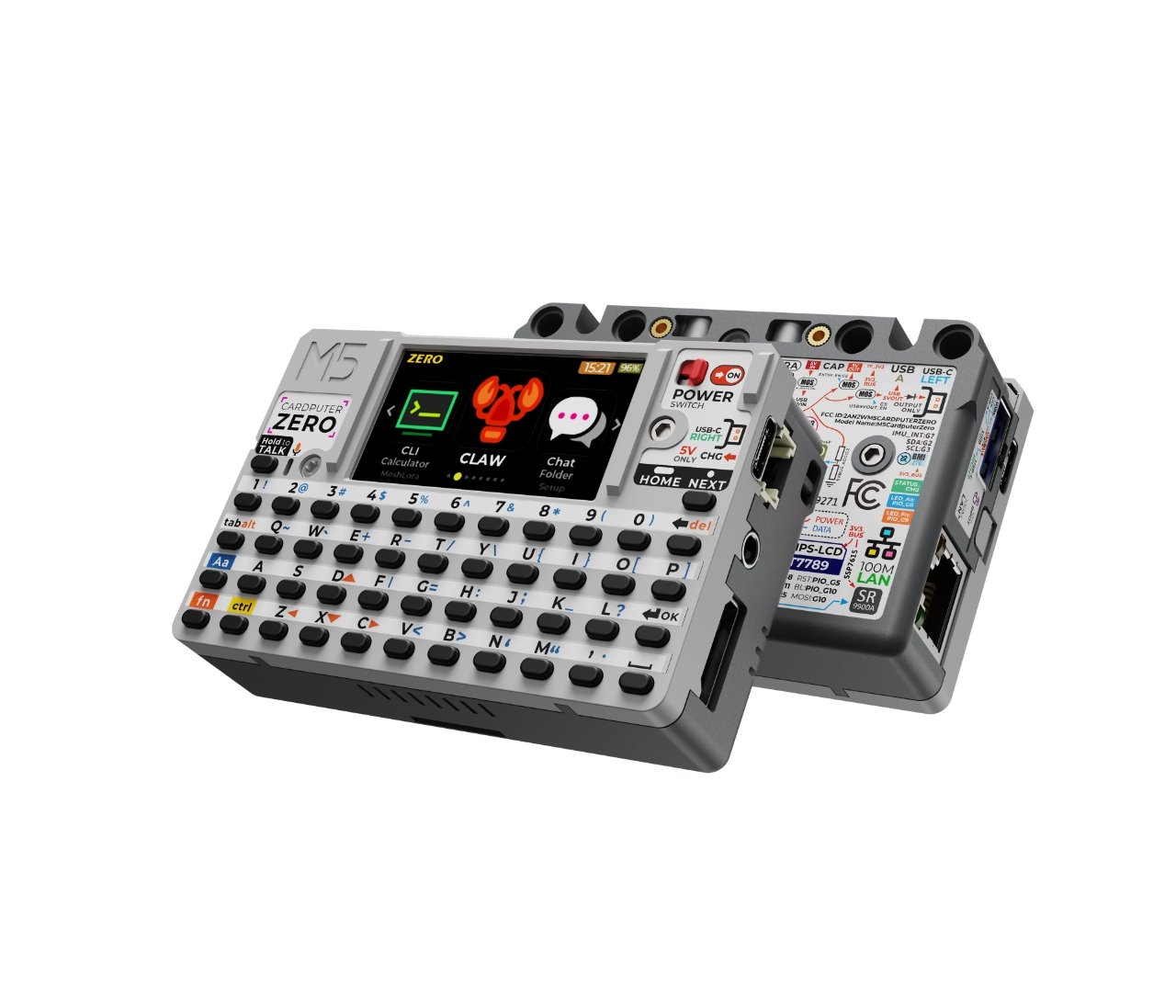

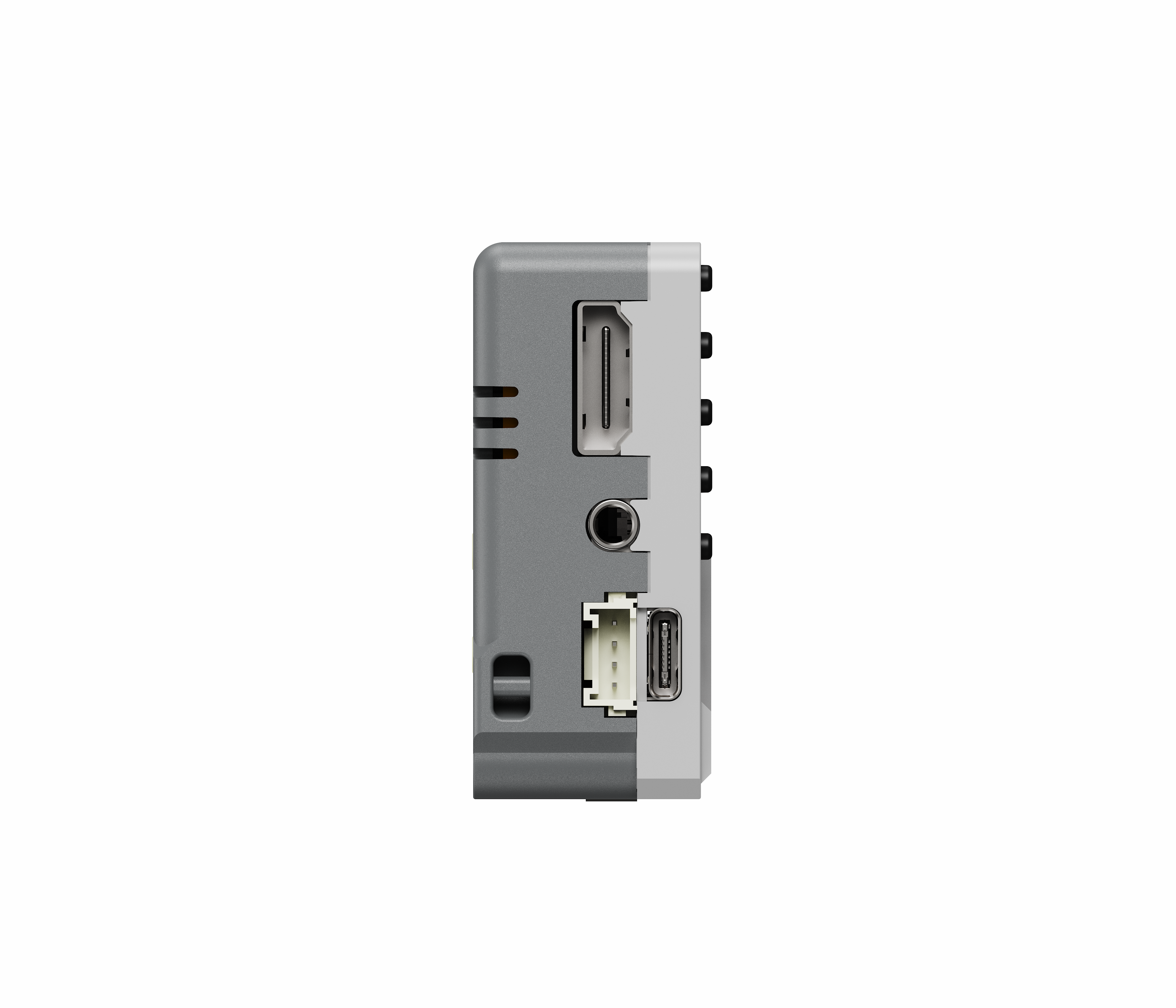

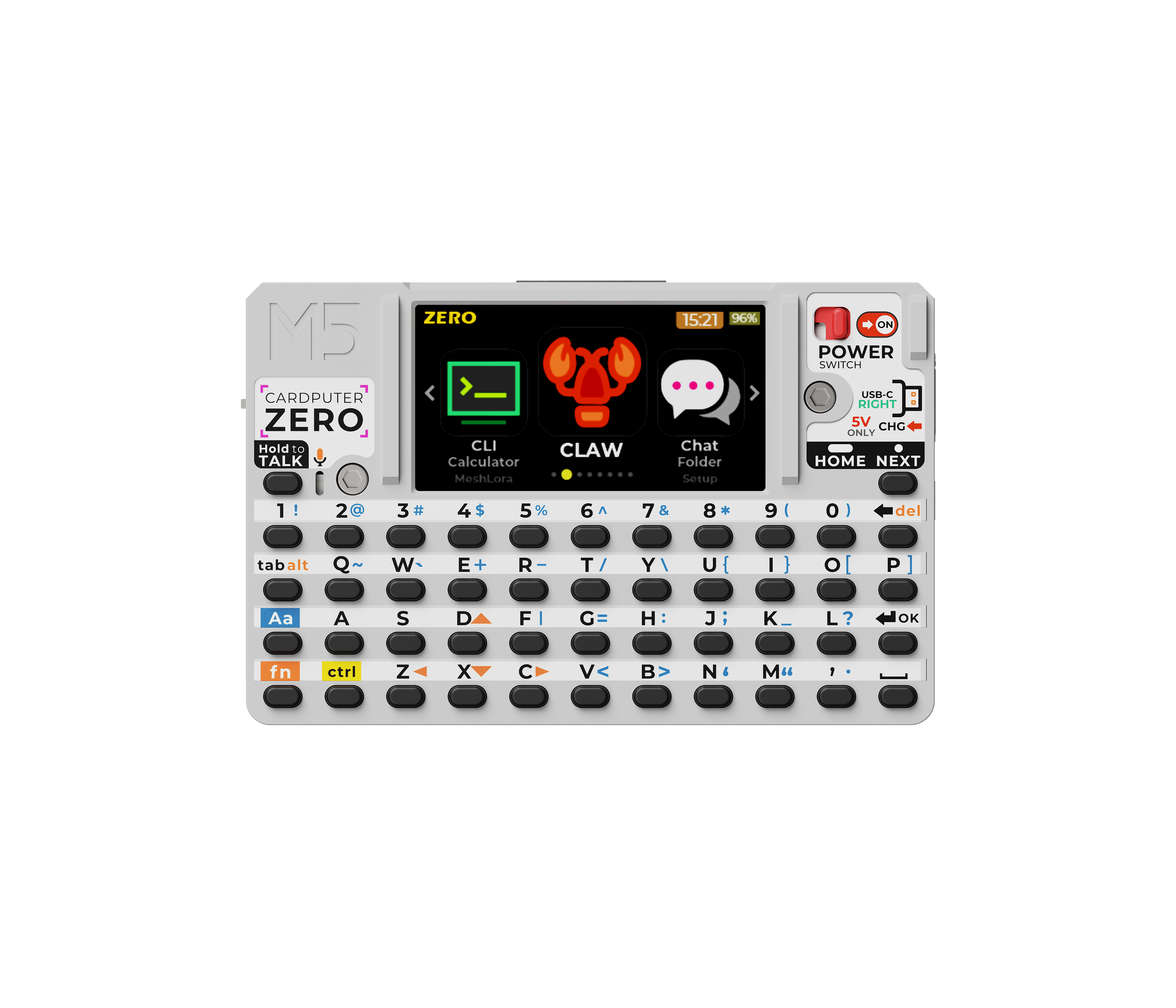

CardputerZero 是一款面向极客与开发者的口袋 Linux 个人电脑,基于 Raspberry Pi CM0 平台,集成四核 Cortex-A53 处理器、1.9 英寸显示屏、46 键矩阵键盘、8MP 摄像头、IMU 与 RTC,在掌上体积中提供接近完整开发终端的交互体验。它同时具备 Wi-Fi、蓝牙、以太网、microSD、可切换 Host/Slave 的 USB 体系,以及 I2C/UART/SPI/GPIO 等模块化扩展能力,配合音视频编解码与电池供电设计,可实现随身开发、边缘采集与多媒体交互的一体化。典型应用场景包括:移动渗透与运维终端、物联网设备调试与现场部署、便携式 AI / 视觉原型验证、创客项目开发,以及户外数据采集与快速人机交互控制。

教程

介绍 CardputerZero 的初始配置、键盘操作和内置应用的使用方法。
该网站主要介绍 CardputerZero 的应用商店、提供应用探索和开发者文档等服务。

产品特性

  • 核心性能:
    • Raspberry Pi Compute Module 0 (CM0)
    • RP3A0 (BCM2837),四核 Cortex-A53 @ 1 GHz
    • 512 MB LPDDR2
  • 人机交互:
    • 1.9" LCD 屏幕,分辨率 320 x 170
    • 46 键矩阵键盘
    • IMX219 8MP 摄像头
    • BMI270 IMU + BMM150 磁力计
    • 红外发射 + 接收
  • 网络通信:
    • 2.4 GHz Wi-Fi 802.11 b/g/n
    • 10/100M 以太网
  • USB 扩展:
    • 支持 Host / Slave 模式切换
    • 1x USB-A 2.0
    • 2x USB Type-C 2.0,其中右侧接口支持 USB OTG
  • 外部扩展:
    • 1x microSD 卡槽
    • 1x HY2.0-4P 接口,支持 I2C / UART 切换
    • EXT 2.54-14P 扩展总线,支持 SPI、UART、I2C、USB 和 GPIO
  • 音视频:
    • ES8389 音频编解码
    • 1x MEMS 麦克风
    • 1W @ 8Ω 扬声器
    • 3.5mm TRRS 音频输入/输出接口
    • 支持 1080P 30fps 视频输出与编解码
  • 电源管理:
    • 内置 DC 3.7V@1750mAh 锂电池,集成 NTC
    • BQ27220YZFR 电池计量
    • RX8130CE RTC

包装内容

产品提示
CardputerZero 标准版标配 32GB microSD 卡,CardputerZero-Lite 不含 microSD 卡,需另行购置。

CardputerZero (SKU:C154/C154-B)

  • 1 x CardputerZero
  • 1 x 32GB microSD

CardputerZero-Lite (SKU:C155/C155-B)

  • 1 x CardputerZero-Lite

应用场景

  • 运维终端
  • 物联网设备调试
  • 便携式 AI / 视觉原型验证
  • 创客项目开发

规格参数

规格 参数
核心主控 Raspberry Pi Compute Module 0 (CM0)
CPU RP3A0 (BCM2837),四核 Cortex-A53 @ 1 GHz, ARMv8-A (aarch64)
内存 512 MB LPDDR2
存储 microSD
Wi-Fi 2.4GHz Wi-Fi 802.11 b/g/n
以太网 10/100M 以太网接口,SR9900A USB 2.0 转以太网芯片
显示屏 1.9" LCD 屏幕 @ ST7789v3, 分辨率 320 x 170
摄像头 IMX219 CSI 4-Lane 8MP (3280 x 2464)
IMU & 磁力计 BMI270 + BMM150
RTC RX8130CE
红外 红外发射 + 接收
键盘 46 键矩阵键盘
音频编解码 ES8389
麦克风 1x MEMS 麦克风
扬声器 AW8737A 扬声器功放 + 1W @ 8Ω 扬声器
音频接口 3.5mm TRRS 音频输入/输出接口,推荐适配 35Ω 阻抗耳机
视频输出 1x 高清数字音视频输出接口,支持 1080P 30fps
视频编解码 H.264 / MPEG-4 1080P 30fps 解码,H.264 1080P 30fps 编码
扩展接口 EXT 2.54-14P 扩展总线,1x HY2.0-4P 接口(I2C / UART 可切换,5V 输出最大电流 < 500mA)
USB 接口 1x USB-A 2.0,2x USB Type-C 2.0,支持 Host / Slave 切换及 USB OTG
USB 拓展芯片 GL852G-OHY60 USB 2.0 Hub
电池计量 BQ27220YZFR
待机功耗 2.5W
内置电池 DC 3.7V@ 1750mAh 集成 NTC
电源 供电 / 充电建议 5V @ 2A
产品尺寸 84.0 x 54.0 x 23.1mm
产品重量 95.0g
包装尺寸 100.0 x 61.0 x 27.5mm
毛重 122.0g

操作说明

电源与充电

  • 开机: 向右拨动电源开关。首次开机可能耗时较长。
  • 关机: 向左拨动电源开关,系统会执行关机流程然后断电。用命令行等软件方式关机后,也需左拨开关断电。
  • 充电: 通过 USB-C2 充电, 在开关机及 USB Switch 任意位置时均可充电。充电时指示灯为红色,充满后为绿色。

状态指示灯

  • 绿色指示灯: 当 USB Switch 切换至 USB Hub (右侧) 时常亮。
  • 红灯指示灯: 该指示灯对内部 CM0 Module 的板载黄色状态指示灯进行引出,有着相同工作逻辑,用于指示存储读写活动及启动异常,具体说明请参考 CM0 数据手册 §2.8 Status LED及树莓派 LED 闪烁状态码。

Cap-Bus

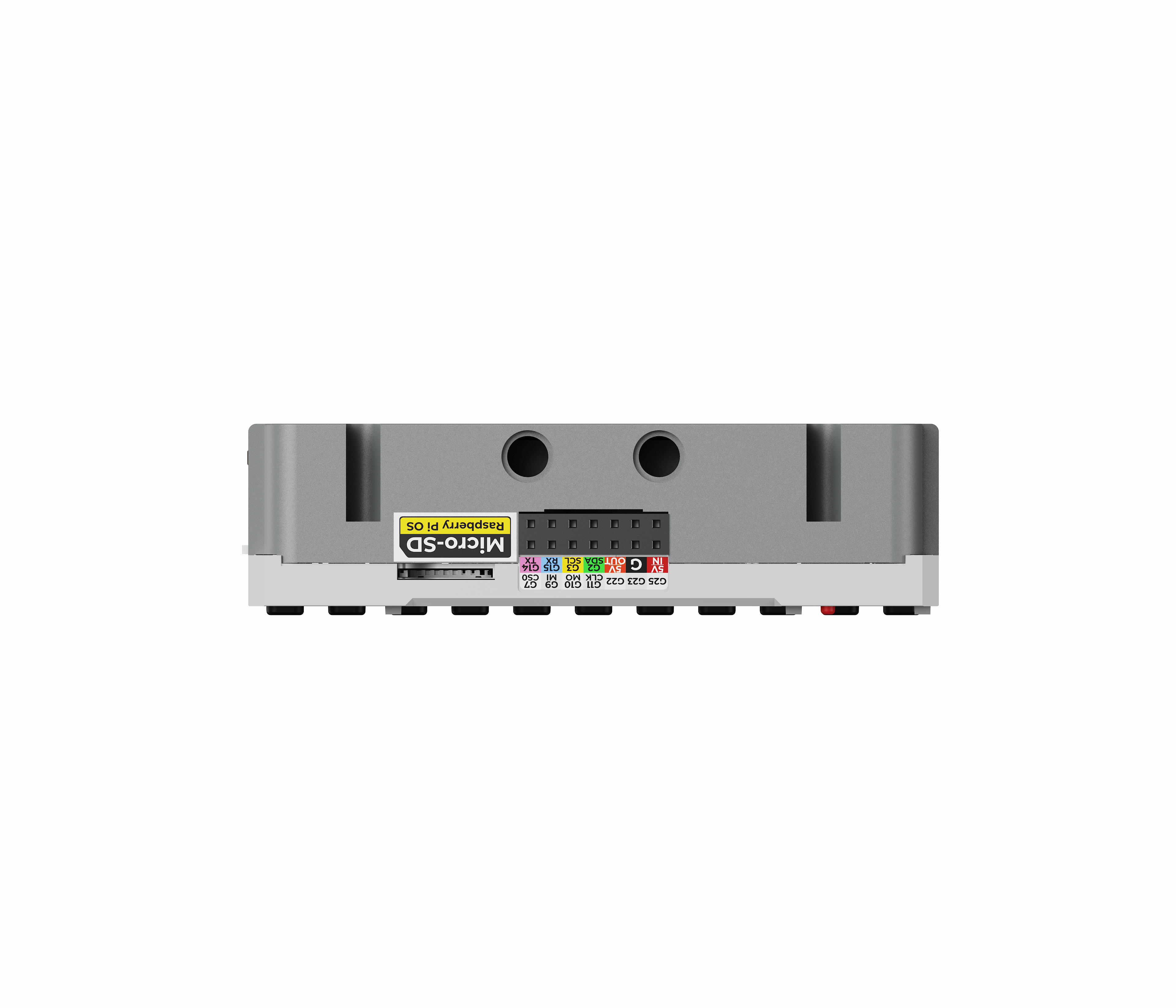

CardputerZero 顶部提供 Cap 扩展接口(EXT 2.54-14P)。其中,标有 D+*、D-* 的引脚支持功能切换,默认连接至对应的 GPIO,可根据需要通过软件配置切换为 USB 功能引脚。

Cap 扩展注意事项
CardputerZero 搭配 Cap 系列产品使用时,不支持热插拔,热插拔操作可能造成设备工作异常。插入或移除 Cap 模块前,请先将设备关机。

更多 CardputerZero 使用说明,可参考 CardputerZero 操作说明

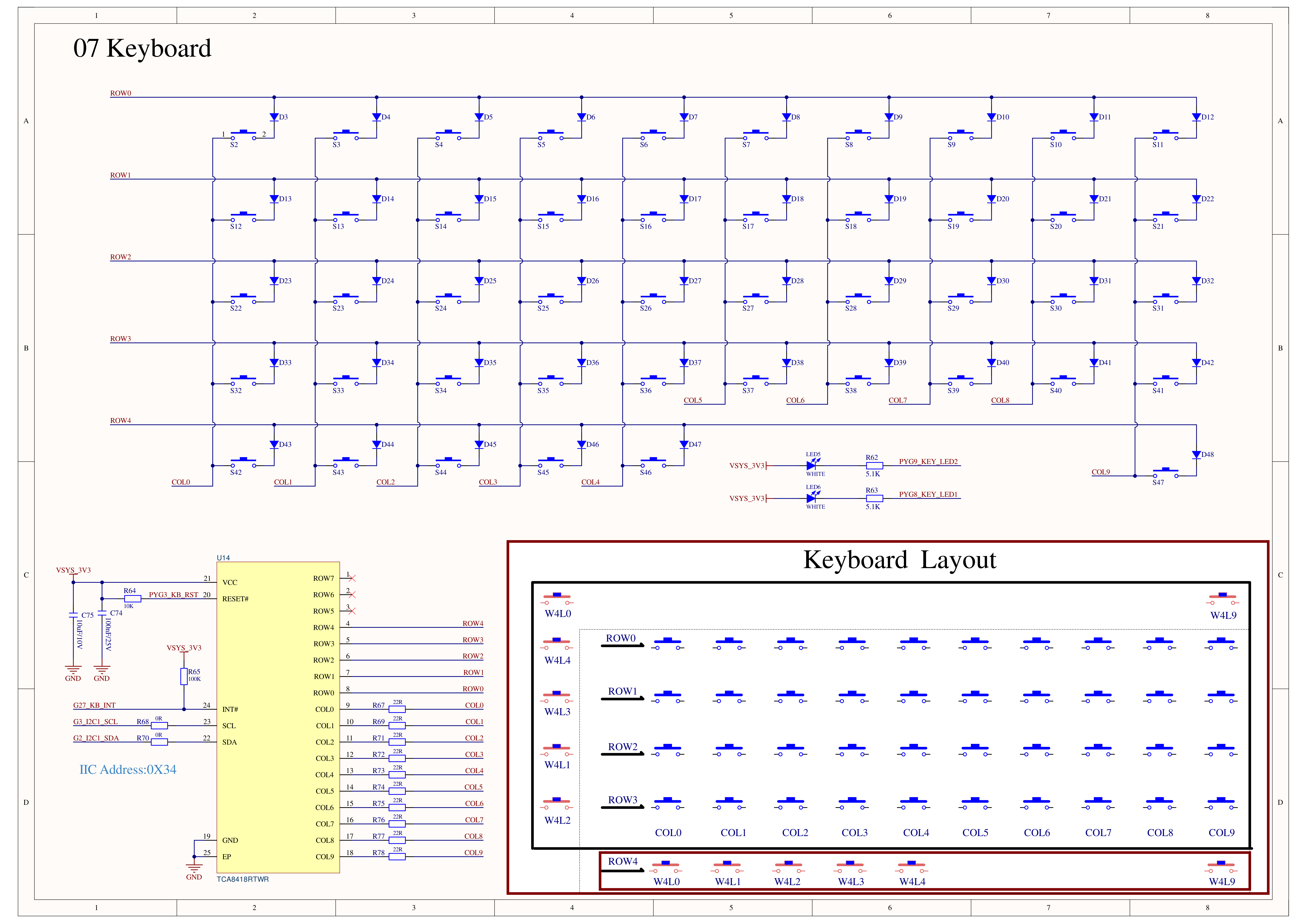

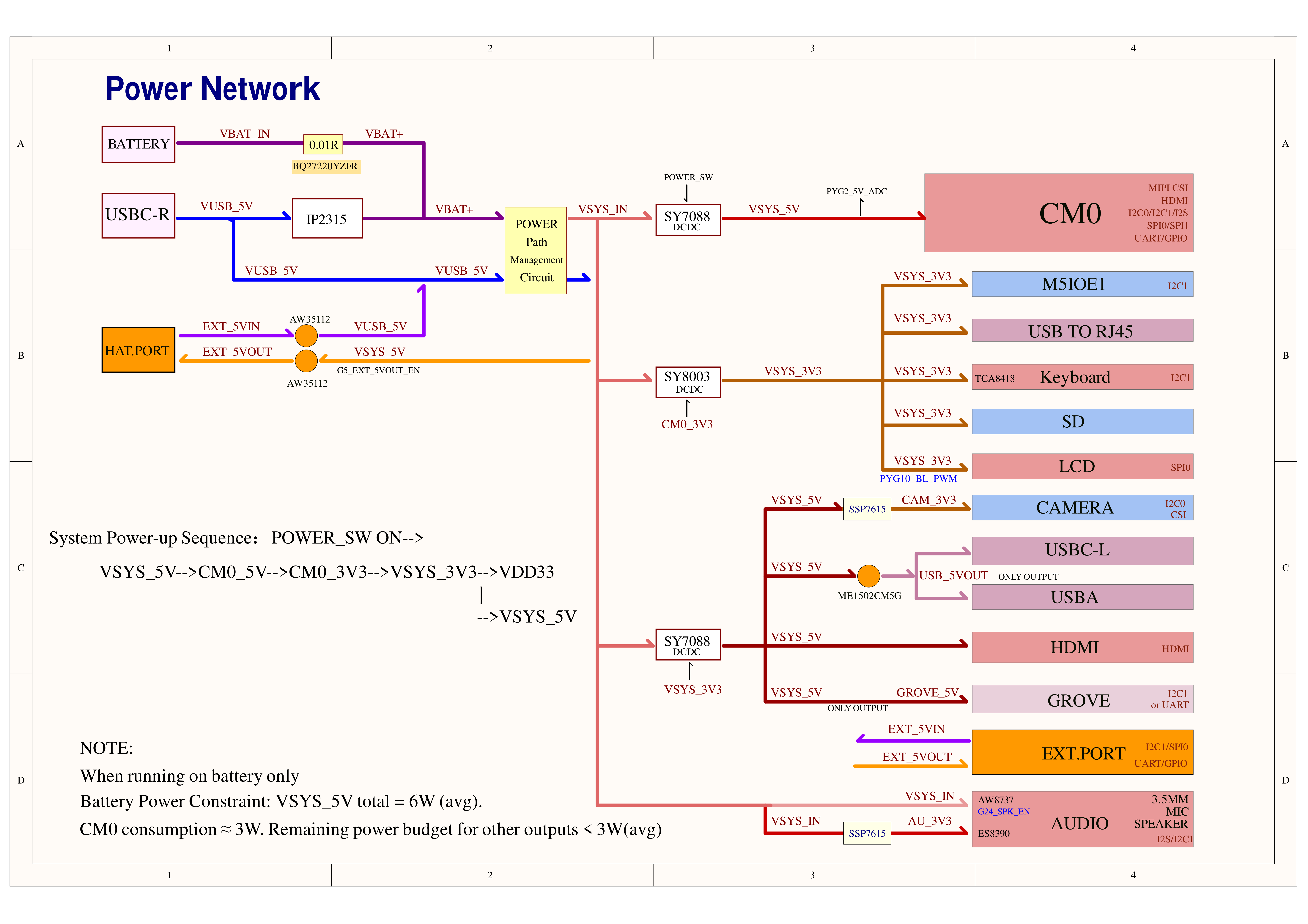

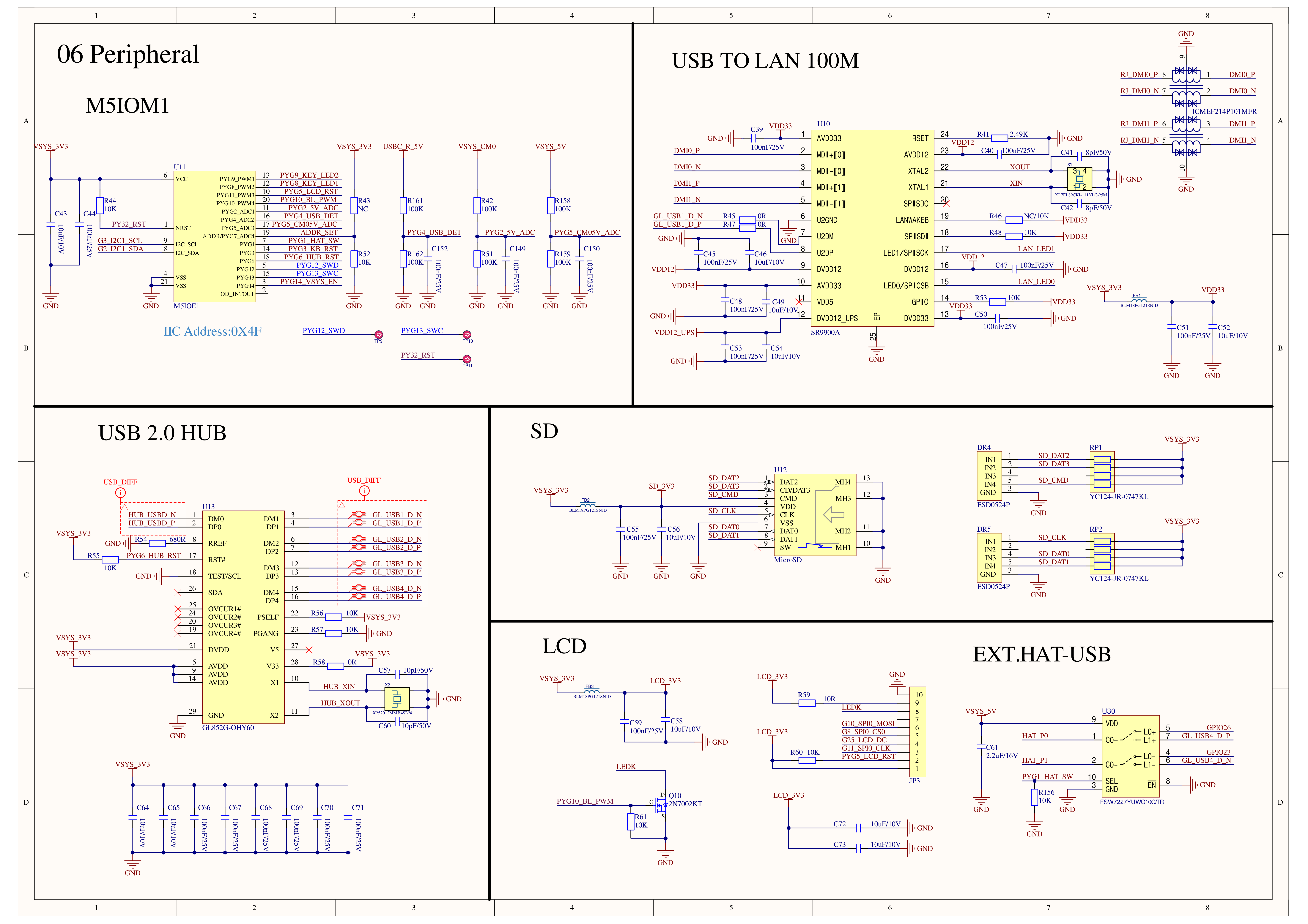

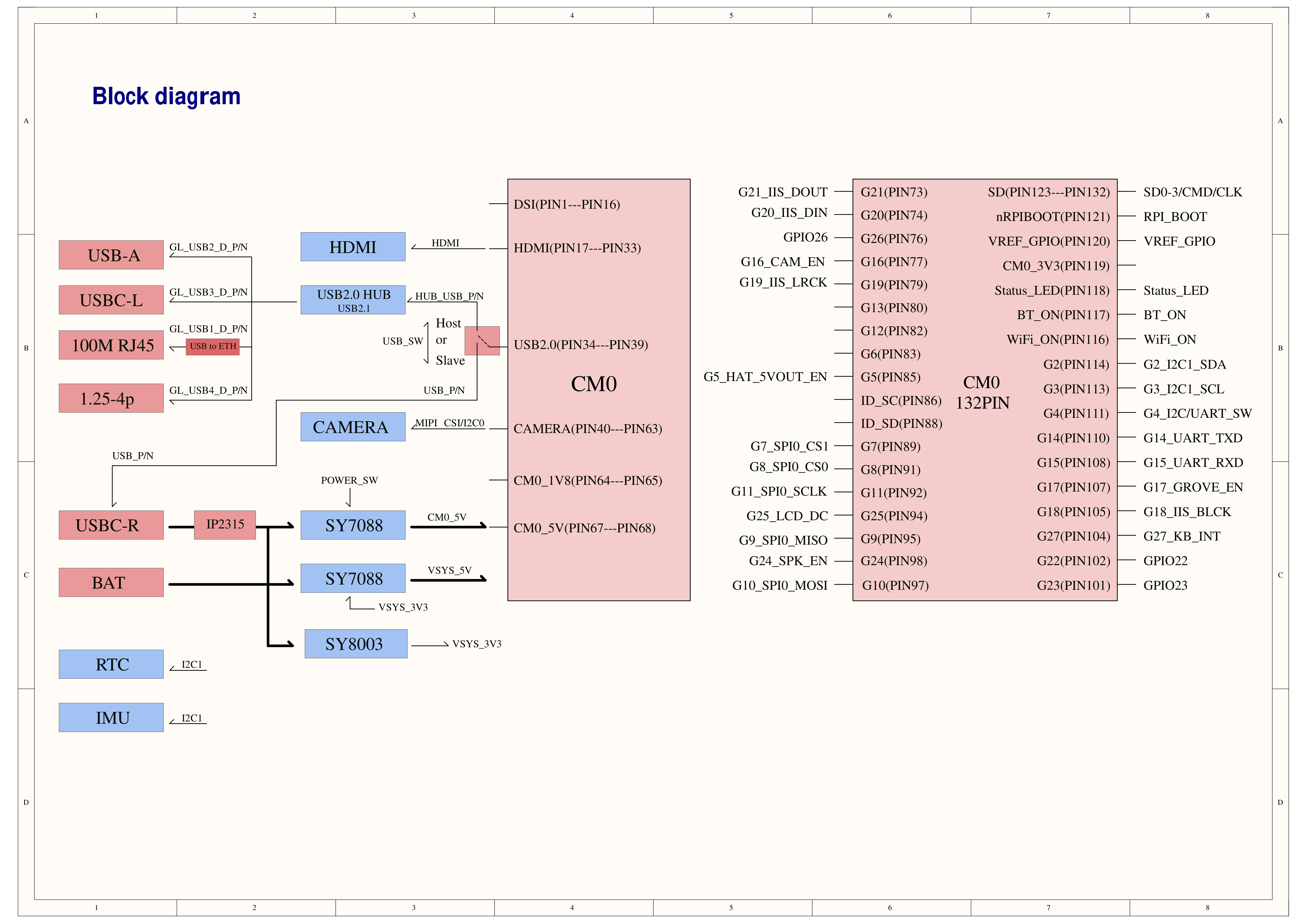

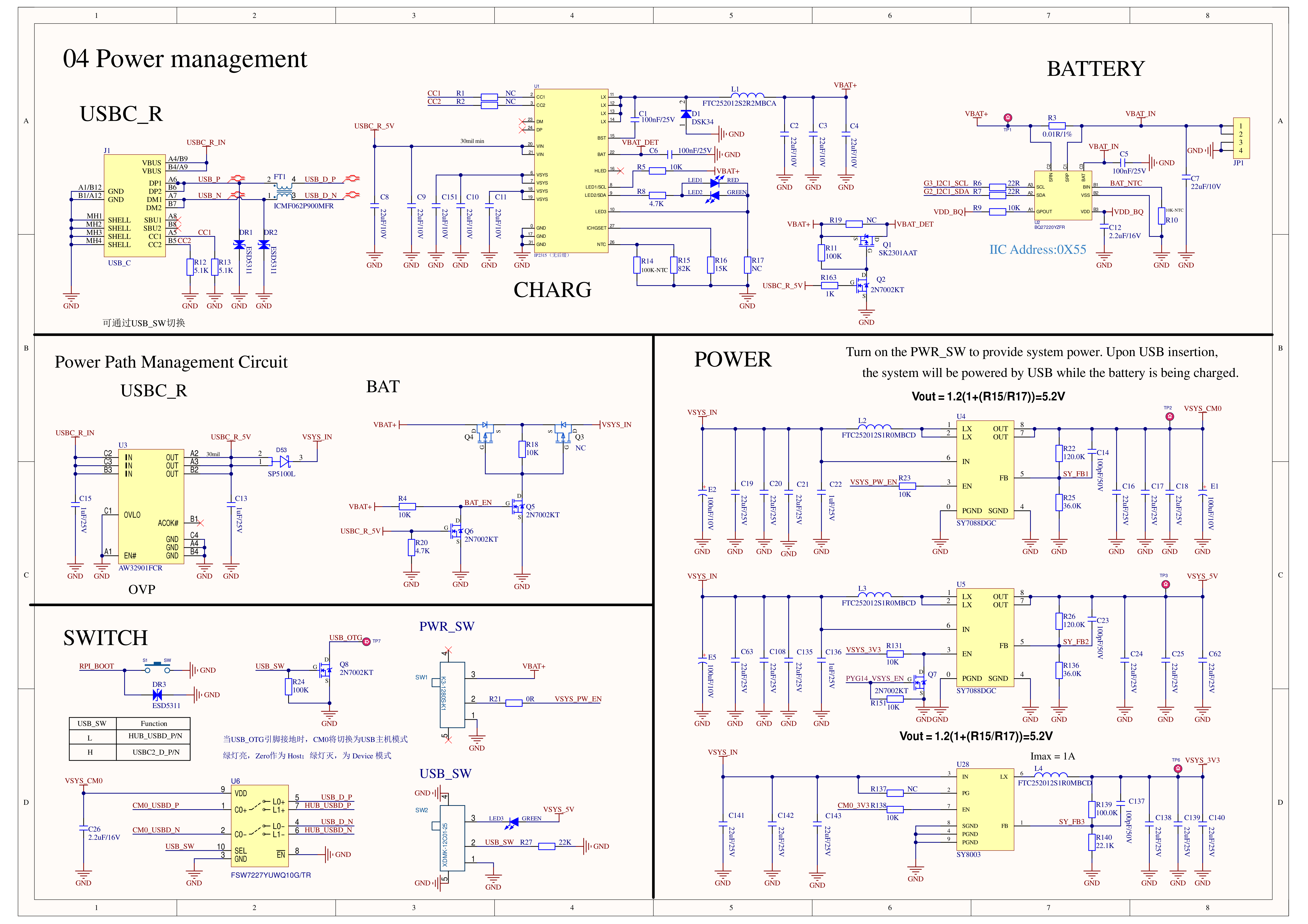

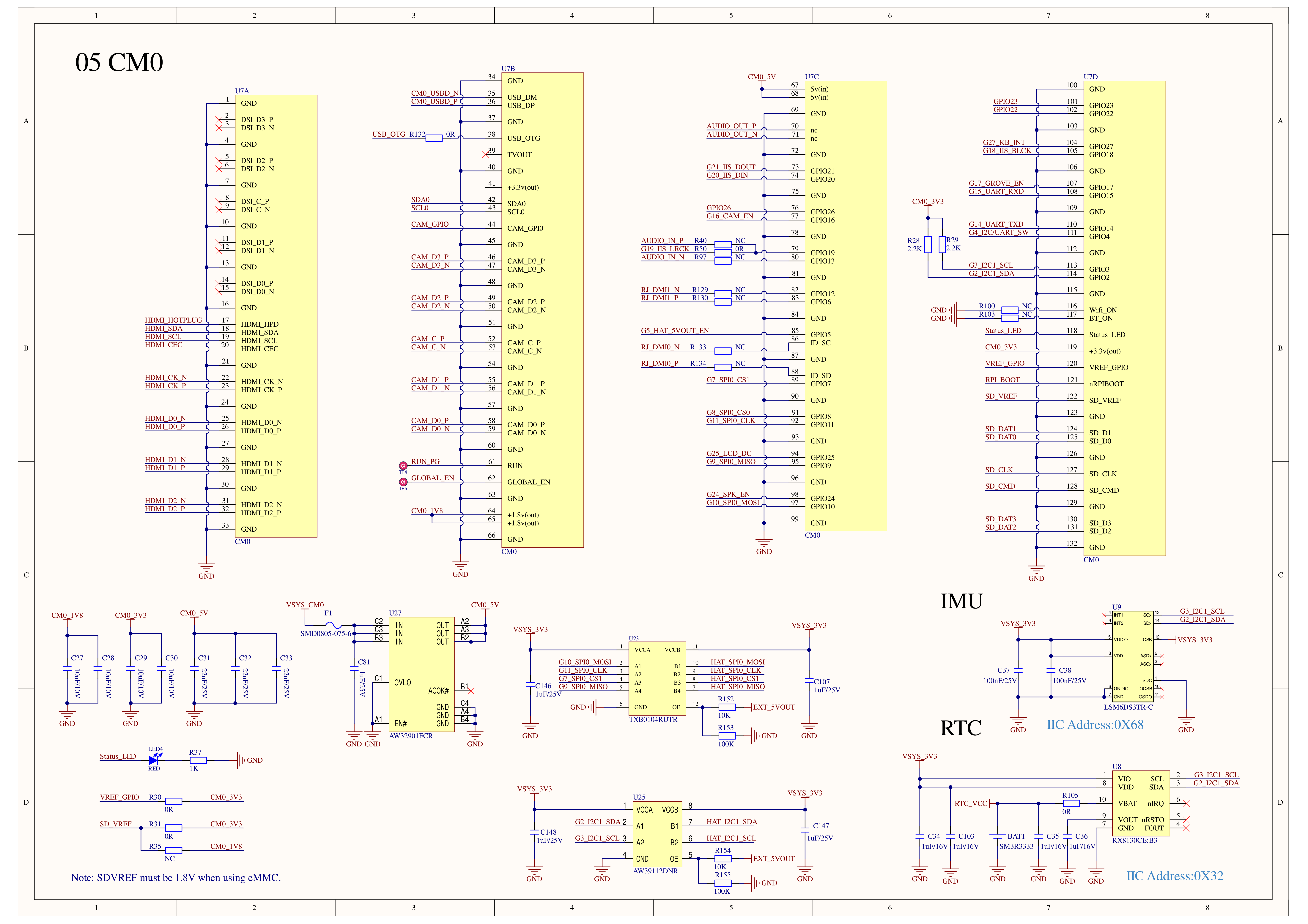

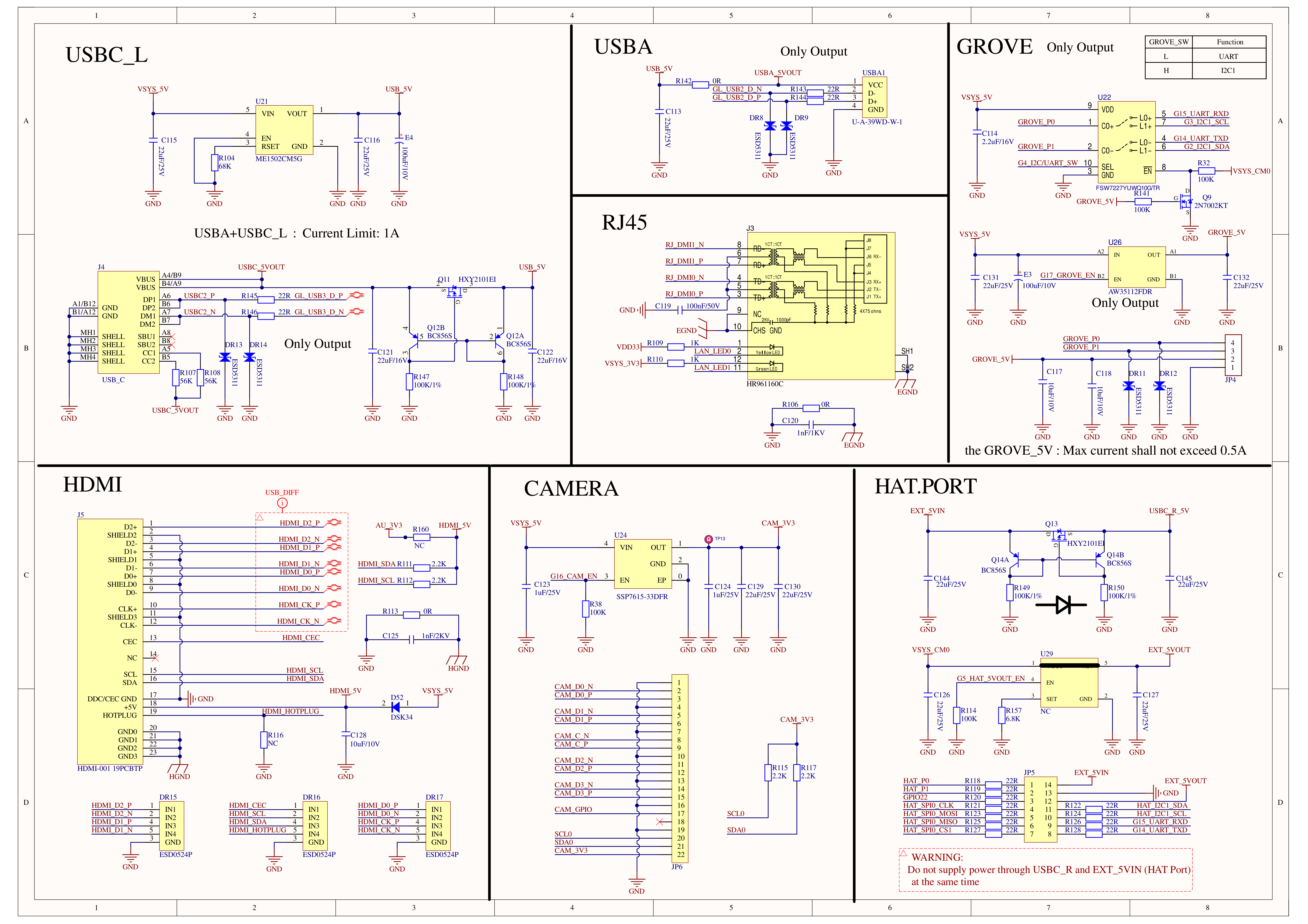

原理图

管脚映射

Display

CM0 G10 G11 G25 G8 G5
ST7789v3 MOSI SCLK DC CS TE
ST7789v3 LCD_RST BL
M5IOE1 PYG12_LCD_RST PYG10_BL_PWM

通过 M5IOE1 拓展芯片的 PYG12_LCD_RST 控制屏幕复位, PYG10_BL_PWM 控制屏幕背光。

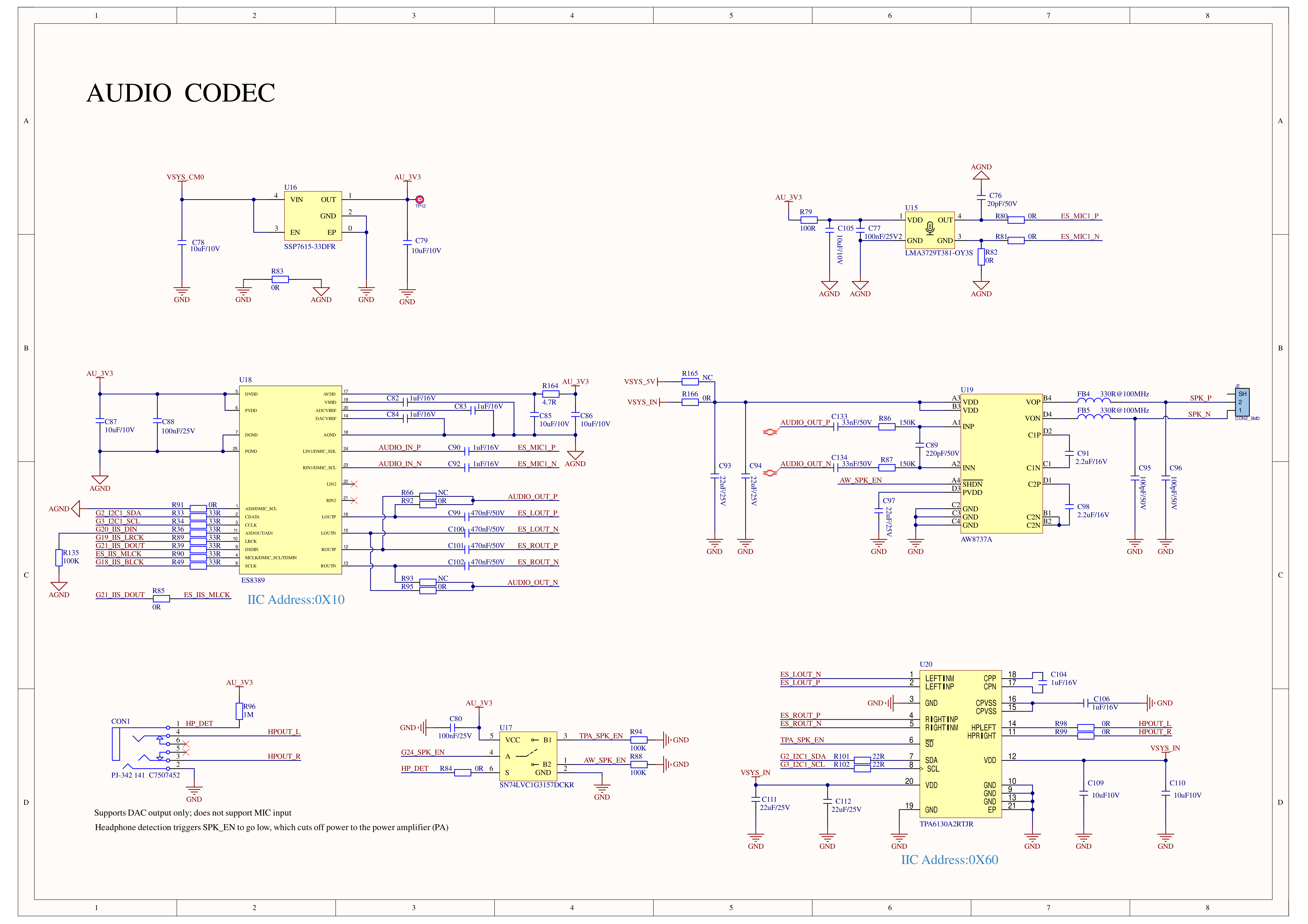

Audio

CM0 G20_I2S_DIN G19_I2S_LRCK G18_I2S_BLCK G21_I2S_DOUT G2_I2C1_SDA G3_I2C1_SCL
ES8389(0x10) DOUT LRCK BCLK MCLK/DIN SDA SCL
CM0 G24
AW8737A EN
CM0 G17
3.5mm Headphone HP_DET

3.5mm 音频输入/输出接口具备插入检测功能。当 HP_DET 检测到耳机插头接入时,系统自动切换输出线路;未插入耳机时,将启用 AW8737A 扬声器功放。功放使能信号可由 CM0 的 G24 引脚 进行控制。

USB 2.0

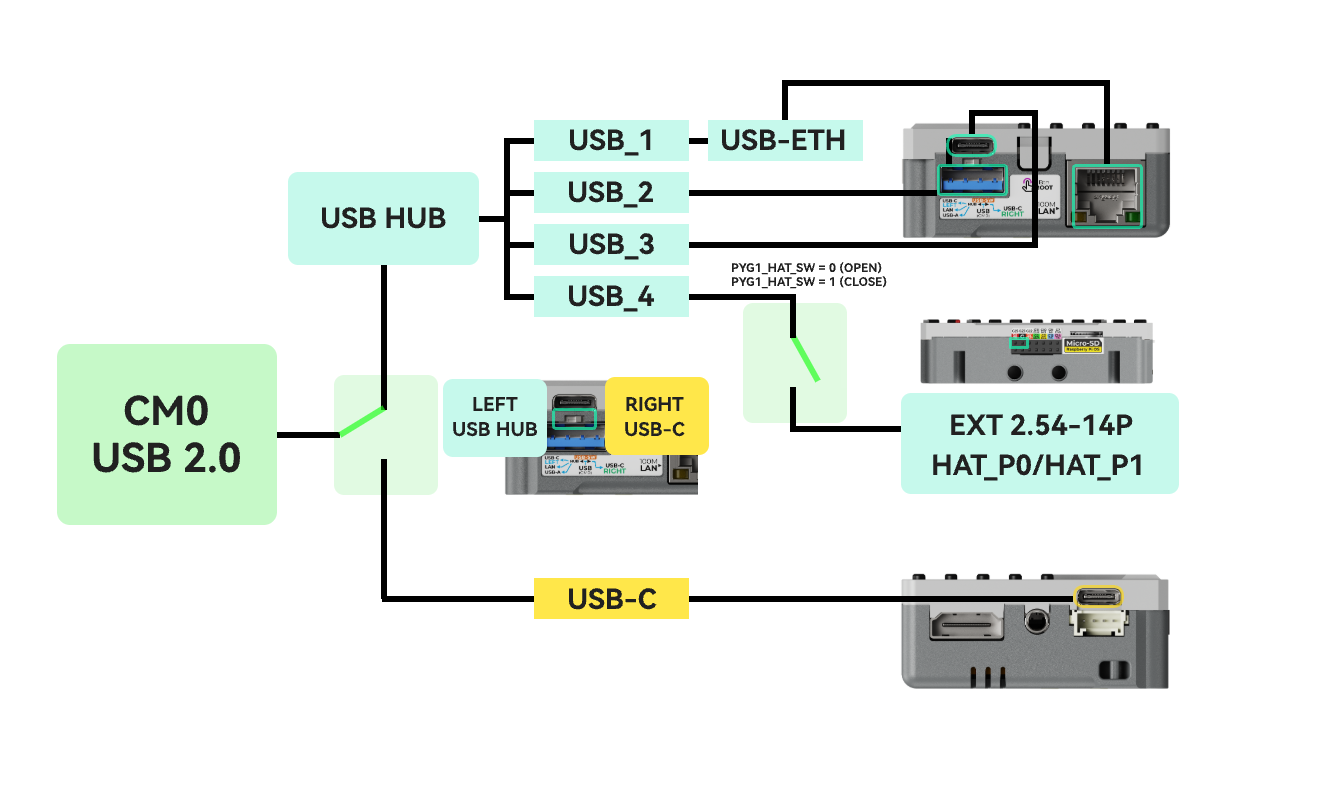

CardputerZero 将 CM0 内部的 USB 接口资源,通过 USB Hub 集线器的方式进行了拓展。实现了多路 USB 接口,以太网接口功能。

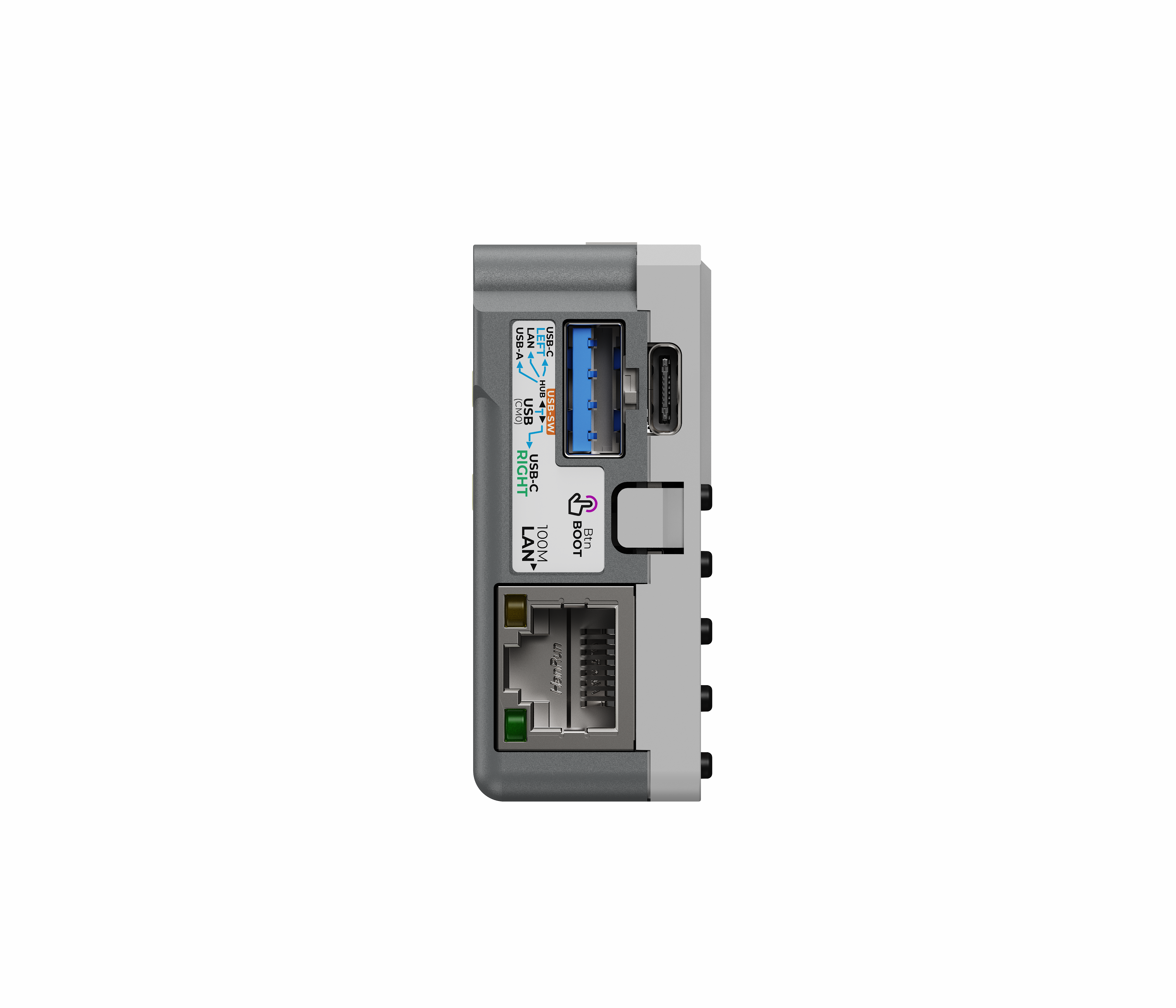

机身左侧提供了一个 Host / Slave 物理切换开关。使用 Slave 模式时候将断开 USB Hub 芯片连接, 此时,左侧的 USB-A , USB Type-C 接口,以及顶部 EXT 2.54-14P 拓展总线的 HAT-P0/P1 USB 接口,以太网接口将无法使用。

  • Slave 模式:
    • CM0 USB 连接至机身右侧 USB Type-C 接口
  • Host 模式:
    • CM0 USB 连接至内部 USB Hub, 经过 USB Hub 进一步拓展出 4 路 USB 接口。
    • USB Hub 拓展出的 USB1 经过 USB-ETH 芯片拓展出以太网接口功能。
    • USB Hub 拓展出的 USB2 ~ 4 分别用于,USB-A , USB Type-C 接口,以及顶部 EXT 2.54-14P 拓展总线的 HAT-P0/P1 USB 接口。

HMI

CM0 G2_I2C1_SDA G3_I2C1_SCL G27
Keyboard - TCA8418RTWR (0x34) SDA SCL KB_INT
IMU - BMI270 (0x68) SDA SCL
RTC - RX8130CE (0x32) SDA SCL
BMI270 BMI_SDA BMI_SCL
BMM150 (0x10) SDA SCL

Power Control

CM0 G4
GROVE_FUNC_SW I2C/UART_SW
CM0 G6
SWITCH SW_DET

G6_SW_DET 用于读取开关检测信号。

M5IOE1

CM0 G2_I2C1_SDA G3_I2C1_SCL G16
M5IOE1 (0x4F) SDA SCL NRST
  • 电源状态
M5IOE1 PYG2 PYG4 PYG5 PYG14
POWER HW_DET GROVE_EN PWR_DET PWR_EN
  • 外设复位
M5IOE1 PYG3 PYG6
KEYBOARD & USB_HUB KB_HUB_RST
MIC MIC_SW

PYG3_KB_HUB_RST 为键盘控制器 TCA8418RTWR 与 USB Hub GL852G-OHY60 的共用复位控制信号。

PYG6_MIC_SW 用于 3.5mm TRRS 接口的麦克风通道切换,可在 CTIA / OMTP 标准间切换。

PYG6_MIC_SW Standard
LOW CTIA
HIGH OMTP
  • HAT P0/P1 功能切换
M5IOE1 PYG1
SW PYG1_HAT_SW
M5IOE1 PYG13
HAT_EN PYG13_HAT_EN

PYG13_HAT_EN 用于 HAT 接口使能控制。

PYG13_HAT_EN HAT PORT POWER
LOW OFF
HIGH ON
  • CAPS LOCKS 指示灯
M5IOE1 PYG8 PYG9 PYG11
KEY_LED1 SHIFT_LED
KEY_LED2 FN_LED
KEY_LED3 SYM_LED

IR TX & RX

CM0 G12 G13
IR IR_TX IR_RX

HY2.0-4P

HY2.0-4P Black Red Yellow White
UART / I2C GND 5V G14_UART_TXD / G2_I2C1_SDA G15_UART_RXD / G3_I2C1_SCL

通过 CM0 的 G4_I2C/UART_SW 控制电子开关切换 HY2.0-4P 接口功能。默认功能为 UART。

G4_I2C/UART_SW GROVE FUNC
LOW UART
HIGH I2C1

通过 M5IOE1 的 PYG4_GROVE_EN 使能控制接口 5V 输出。 (最大供电电流 < 500mA)

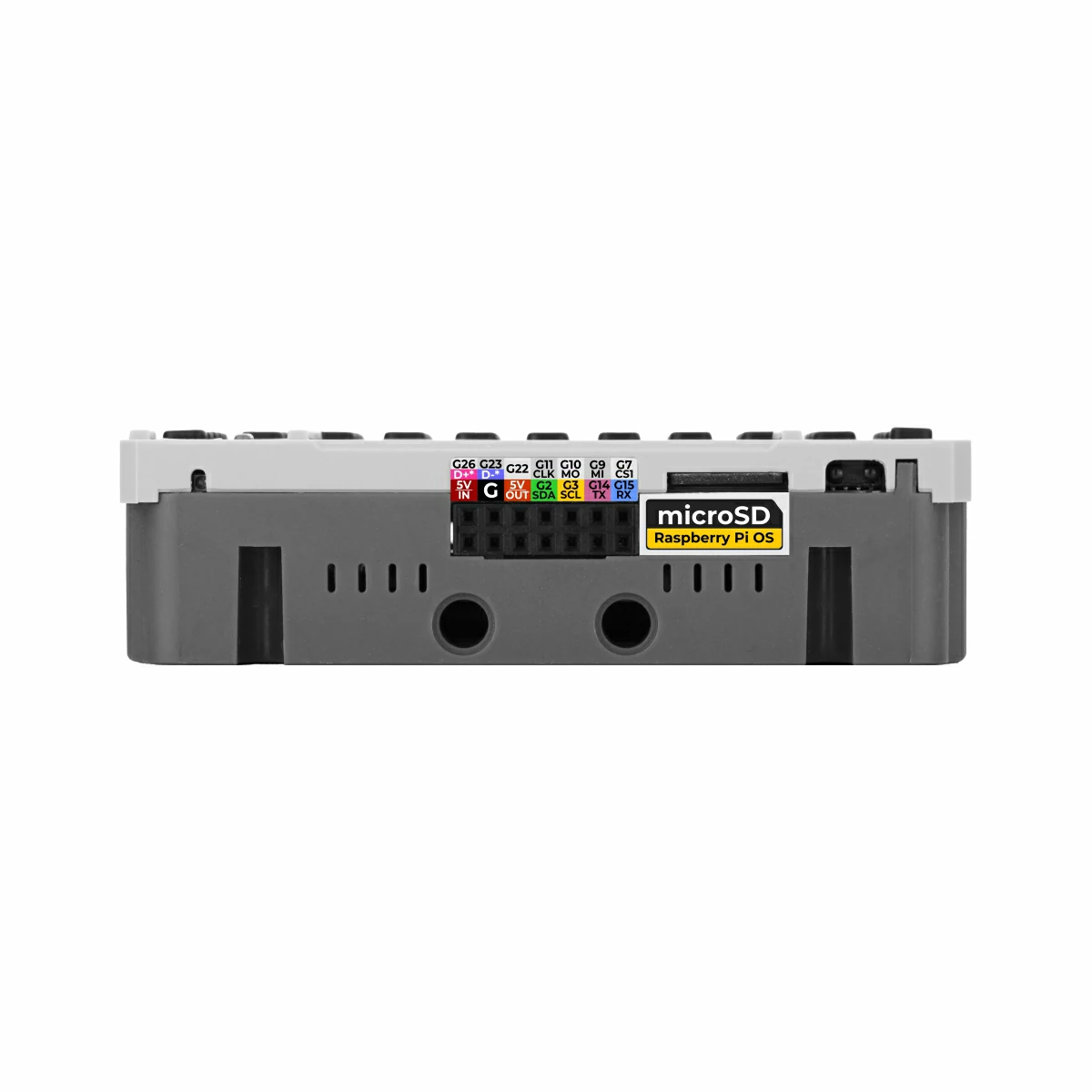

EXT 2.54-14P

FUNC PIN LEFT RIGHT PIN FUNC
USB4_D_P / G26 HAT_P0 1 2 5VIN
USB4_D_N / G23 HAT_P1 3 4 GND
G22 5 6 5VOUT
SPI0_CLK G11 7 8 G2 I2C1_SDA
SPI0_MOSI G10 9 10 G3 I2C1_SCL
SPI0_MISO G9 11 12 G15 UART_RXD
SPI0_CS1 G7 13 14 G14 UART_TXD

通过 M5IOE1 拓展芯片的 PYG1_HAT_SW 可控制 HAT_P0,HAT_P1 引脚切换 USB / GPIO 功能。默认功能为 GPIO。

PYG1_HAT_SW EXT HAT_P0/P1 FUNC
LOW GPIO26 / GPIO23
HIGH USB Hub - USB4

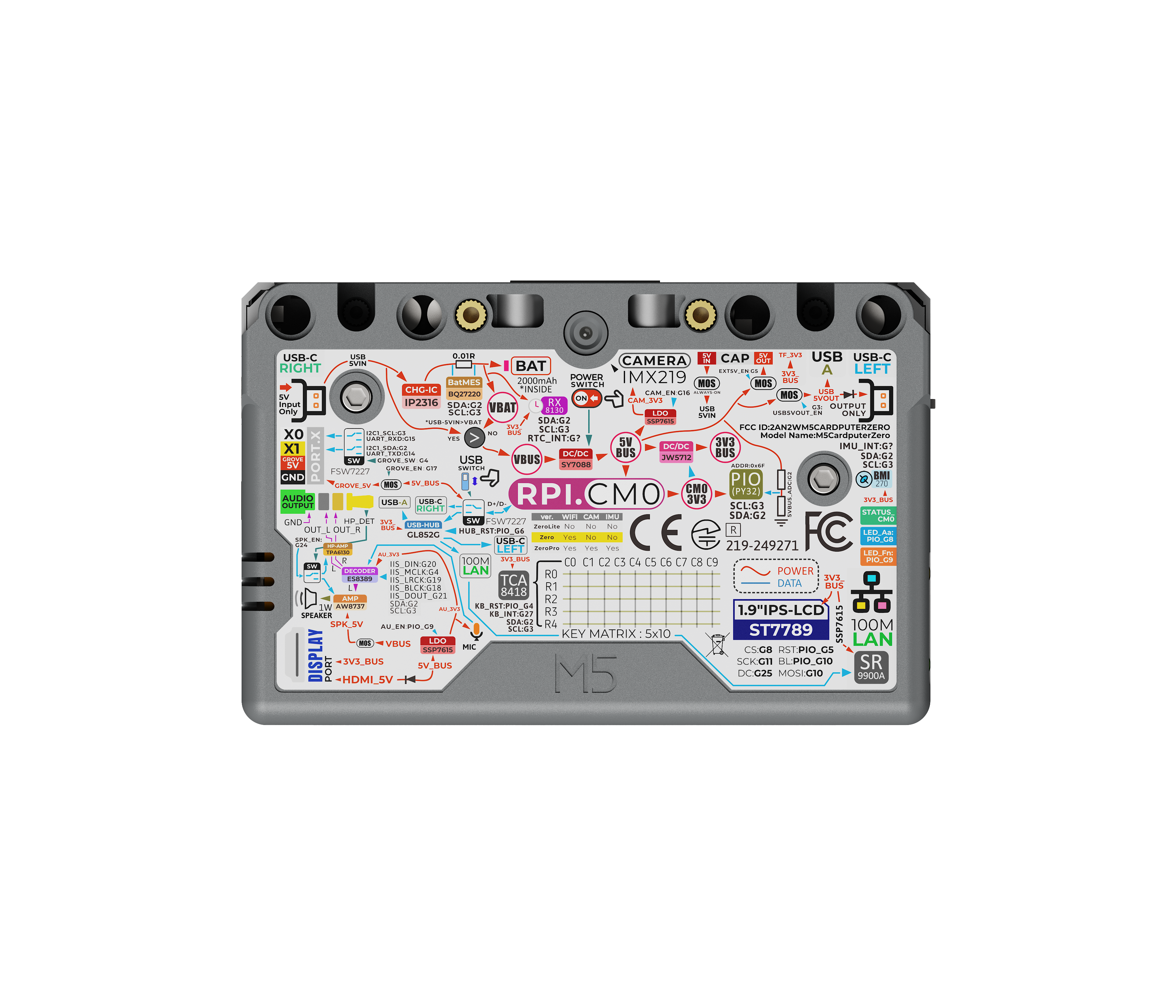

外观贴纸

尺寸图

结构文件

数据手册

软件开发

指南

产品对比

产品对比项 CardputerZero CardputerZero CardputerZero-Lite CardputerZero-Lite
