CamModule SC850SL

SKU:A157

描述

CamModule SC850SL 是一款专为 LLM630 Compute Kit 定制的高性能摄像头模组，集成 SmartSens SC850SL 8 MP 传感器，支持 4K 视频采集、宽动态范围 (HDR) 与弱光高灵敏度，实现复杂光照环境下的稳定成像，兼具低读取噪声、高信噪比与低功耗优势。配备 200 mm FPC 灵活布线，可通过 MIPI CSI-2 高速传输图像至 LLM630 进行实时 AI 推理与智能分析（如目标检测、图像分类与视觉导航）。适用于智能监控、机器人视觉、无人机巡检和智慧城市等 AI 视觉场景。

产品特性

适配 LLM630 Compute Kit
SmartSens SC850SL CMOS 传感器
YT10151-8MP-4mm 镜头
Stack BSI + Rolling Shutter 架构
MIPI 通信接口
4K 视频采集
高信噪比和动态范围
高速 DPC 功能
极佳夜视性能
高灵敏度 & 快速坏点校正

包装内容

1 x CamModule SC850SL
1 x 200 mm FPC 排线
1 x 散热垫

应用场景

智能监控
机器人视觉
无人机巡检
智慧城市

规格参数

规格	参数
图像传感器	SmartSens SC850SL CMOS
分辨率	8 MP
像素阵列	3856H × 2176V
像素尺寸	2.0 µm × 2.0 µm
光学规格	1/1.8″
最大帧率	3840 × 2160 @ 60 fps
输出接口	MIPI CS1-2 (4 Lanes)
图像格式	RAW RGB
对角视场角 (DFoV)	110.8°
光敏度	5034 mV/（Lux・s）
动态范围	HDR 模式最高可达 100dB；线性模式 75 dB
信噪比（SNR）	39 dB
工作温度	–30 °C ~ +85 °C
最佳图像质量温度	–20 °C ~ +60 °C
镜头规格	M16
接口方式	200mm FPC Cable
产品尺寸	28.0 x 23.5 x 33.9mm
产品重量	单摄像头：13.0g
包装尺寸	80.0 x 52.0 x 22.0mm
毛重	27.3g

操作说明

安装方向

说明

摄像头上印有人形图标，用以标示摄像头的安装方向，请按照图示位置正确安装摄像头。

成像优化

AI-ISP

CamModule SC850SL 结合 LLM630 Compute Kit 的 AI-ISP 图像处理技术，能够大幅度优化暗光条件的成像表现。AI-ISP 默认打开，将会使用一半的 NPU 算力。

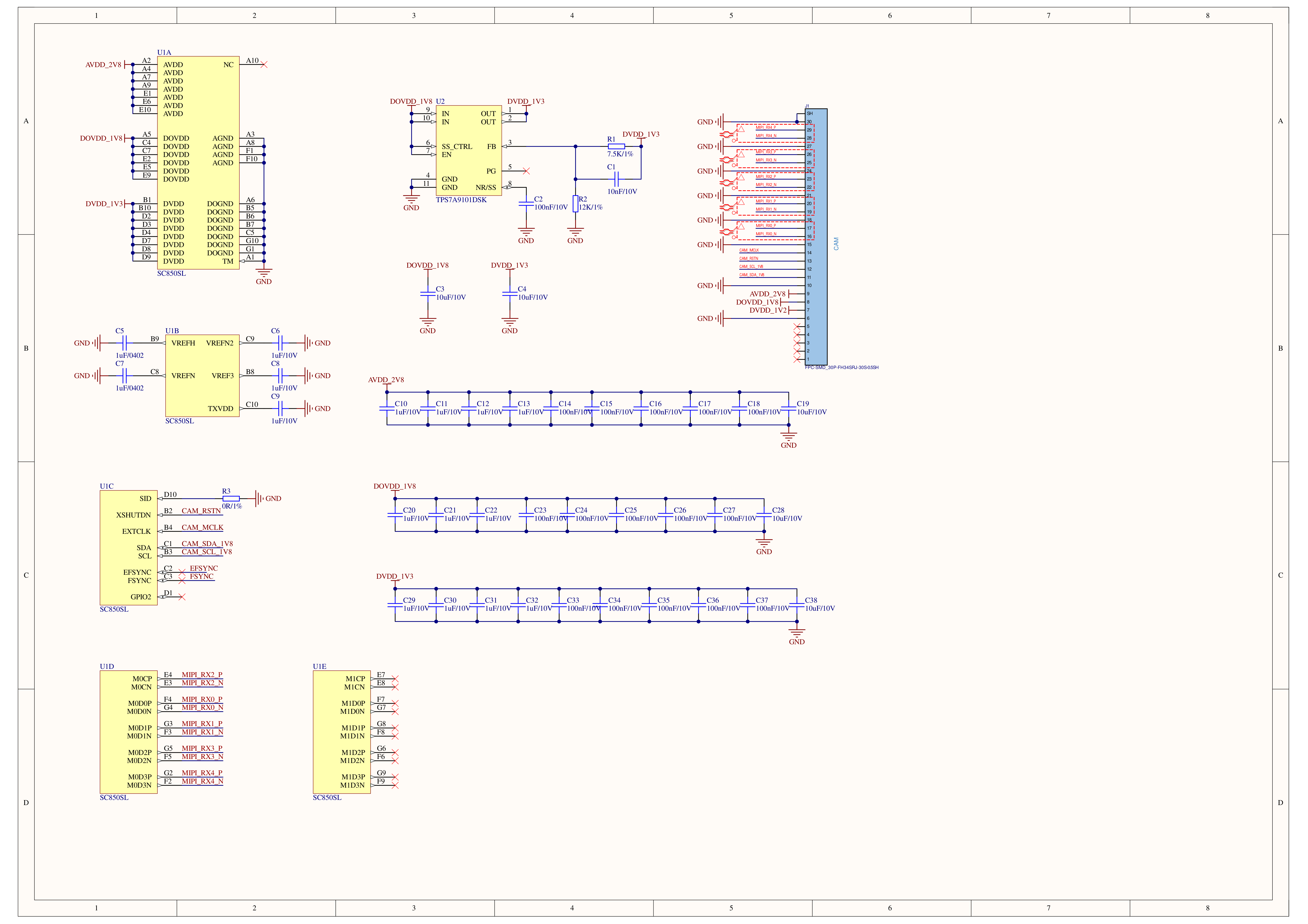

原理图

CamModule SC850SL 原理图 PDF

1/1

管脚映射

CamModule SC850SL

Pin Number	CamModule SC850SL
1-5	NC
6	GND
7	DVDD_1V2
8	DOVDD_1V8
9	AVDD_2V8
10	GND
11	CAM_SDA_1V8
12	CAM_SCL_1V8
13	CAM_RSTN
14	CAM_MCLK
15	GND
16	MIPI_RX0_N
17	MIPI_RX0_P
18	GND
19	MIPI_RX1_N
20	MIPI_RX1_P
21	GND
22	MIPI_RX2_N
23	MIPI_RX2_P
24	GND
25	MIPI_RX3_N
26	MIPI_RX3_P
27	GND
28	MIPI_RX4_N
29	MIPI_RX4_P
30	GND

尺寸图

CamModule SC850SL 模型尺寸PDF
