AI Pyramid-Pro
SKU:AI-003-Pro
描述
AI Pyramid-Pro 是一款金字塔形状的高性能 AI PC，专为本地 AI 推理与边缘智能应用而生。内置 Axera AX8850 SoC，集成 八核 Cortex-A55 处理器 与 24 TOPS @ INT8 NPU，轻松应对视觉识别、多模态交互与大模型本地推理等复杂任务。AI Pyramid-Pro 集成 8GB LPDDR4x 高带宽内存，结合硬件级视频处理引擎，支持 8K H.264 / H.265 编解码 以及 16 路 1080p 并行解码，可满足 AI 视觉分析、视频处理与多路流媒体应用的需求。双路 2.0 高清多媒体信号接口（1x 输入 + 1x 输出）、双千兆以太网接口，并提供 USB 3.0 与 USB Type-C 接口，在显示输出、网络连接与外设扩展方面具备良好的灵活性，可作为桌面级 AI 计算平台使用，也适合部署于边缘计算场景。 面向 AI PC、边缘智能终端、智能交互设备等应用，AI Pyramid 能够提供稳定的 AI 推理能力，可用于 AI 视觉网关、智能安防及本地智能相册等本地化 AI 系统。

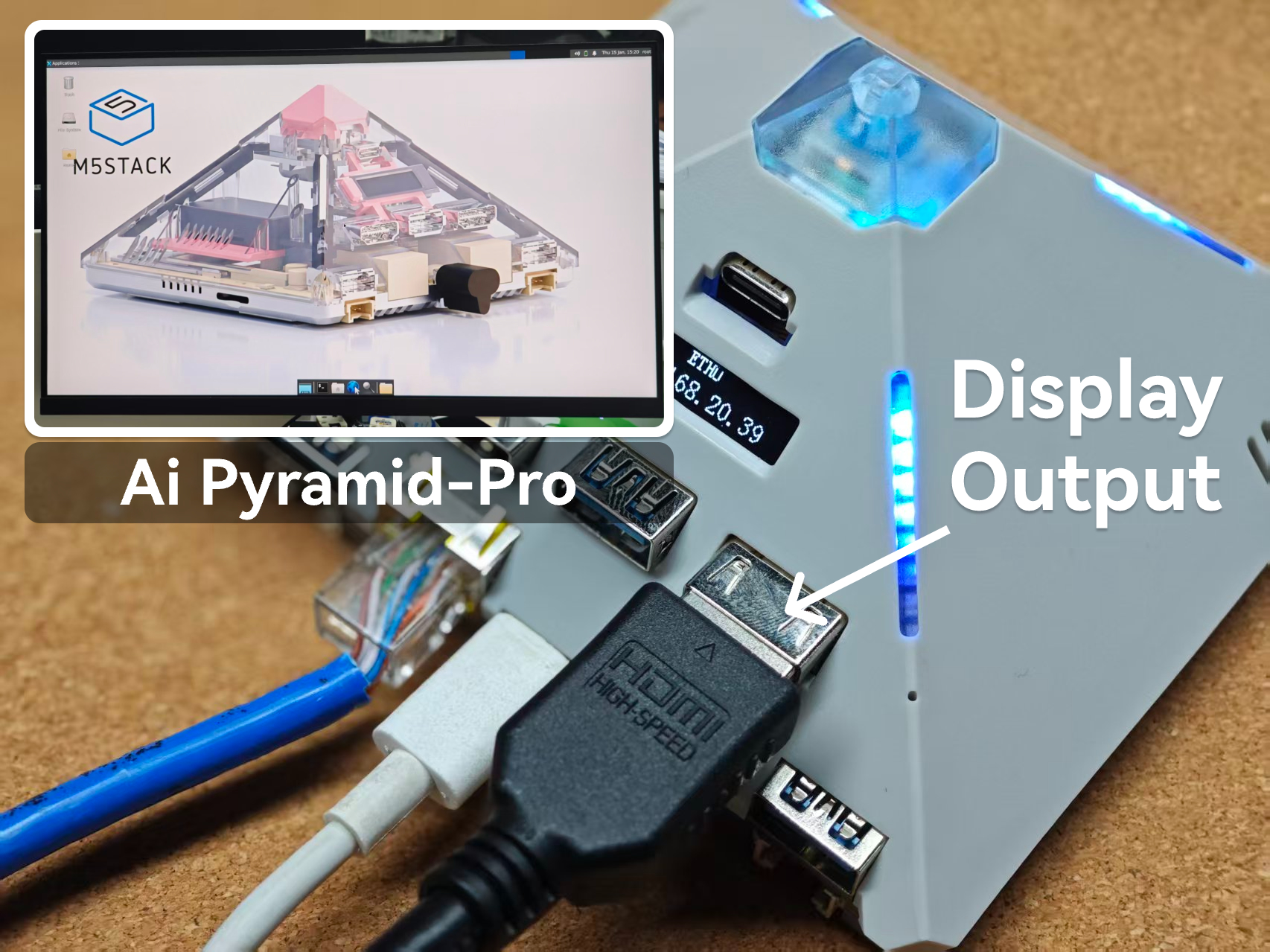

教程 & 快速上手
本教程介绍 AI Pyramid-Pro 的快速上手流程，帮助用户快速掌握设备基础使用与功能操作。
产品特性
- 性能强大
- Axera AX8850 SoC
- CPU：八核 Cortex‑A55 1.7 GHz CPU
- NPU：24 TOPS @ INT8
- 8GB (4+4) 高带宽内存：64‑bit LPDDR4x，4266 Mbps
- 丰富接口
- 2x 高清数字音视频 2.0 接口 (1x 输出 + 1x 输入)，支持 4K@60fps
- 4x USB-A 3.0 接口 (其中一个是在内部)
- 2x USB Type-C (USB Host + USB PD3.0 100W 协议供电)
- 2x 千兆以太网接口
- 1x microSD 卡槽
- 2x HY2.0-4P 拓展接口
- 音频交互:
- ES8311 音频编解码
- ES7210 麦克风阵列 (4x 麦克风输入)
- AW8737A 扬声器功放
- 硬件视频引擎：8 K @ 30 fps H.264 / H.265 编码，8 K @ 30 fps 解码，支持 16 路 1080P 并行解码
- 安全启动 & 加密：AES / DES / 3DES / SHA‑256 硬件安全模块
- 原生 AXCL：CNN、Transformer、CLIP、Whisper、Llama3.2、Qwen3、InternVL3 等全栈模型一键运行，支持 H.264/H.265 同编同解转码
- 内置 STM32 协处理器，拓展功能外设
- 电源监测
- OLED 屏幕
- 用户按键
- RGB LED 灯
包装内容
- 1x AI Pyramid-Pro
应用场景
- AIPC & 边缘智能终端
- 智能交互设备：Home Assistant、AIGC、音色克隆、会议转录
- AI 视觉网关
- AI 本地智能相册 (Immich)
- AI 智能安防 (Frigate)
规格参数
| 规格 | 参数 |
|---|---|
| SoC | Axera AX8850 |
| CPU | 八核 Cortex‑A55 1.7 GHz |
| NPU | 24 TOPS @ INT8 |
| 视频编码器 | 8 K @ 30 fps H.264 / H.265 编码，支持缩放 / 裁切 |
| 视频解码器 | 8 K @ 30 fps H.264 / H.265 解码，支持 16 路 1080P 并行解码，支持缩放 / 裁切 |
| 内存 | 8GB 64‑bit LPDDR4x，4266 Mbps (4+4) |
| 存储 | eMMC5.1 @ 32GB |
| 以太网 | 2x 千兆以太网接口 |
| USB-A 接口 | 4x USB-A 3.0 接口 (3x 外部接口 + 1x 内部板载接口) |
| USB TypeC 接口 | 2x USB Type-C (1x USB Host + 1x USB PD3.0 100W 协议，支持 DC 9V/12V/20V) |
| 多媒体接口 | 2x 高清数字音视频 2.0 接口 (1x 输出 + 1x 输入)，支持 4K@60fps |
| 散热 | 涡轮散热风扇，EC 智能温控 |
| 音频编解码 | ES8311 Audio Codec |
| 麦克风 | ES7210 麦克风矩阵输入 |
| 扬声器 | AW8737A 功放， 4Ω@2W 2040 腔体喇叭 |
| RGB LED | 48 x RGB LED |
| SmartIO 状态屏 | OLED SSD1306 @ 32*128，支持设备 IP 地址显示 ，系统资源信息显示， 自定义字符 / 图案显示 面板尺寸：28.54 × 8.58 × 1.22mm |
| 用户按键 | 2x 用户按键 (设备开关机 + OLED 页面切换) |
| 供电要求 | PD 输入供电大于 DC 9V@3A (27W) |
| 产品尺寸 | 104.4 x 104.4 x 59.1mm |

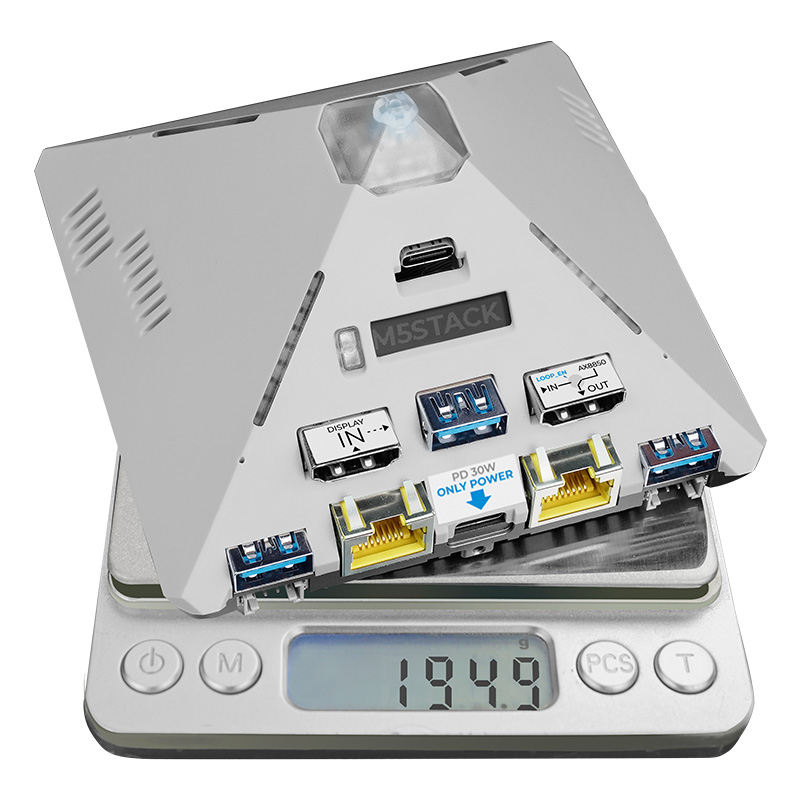

| 产品重量 | 194.9g |
| 包装尺寸 | 114.5 x 105.0 x 62.0mm |
| 毛重 | 255.6g |
操作说明
设备供电
供电要求
设备要求电源适配器的 PD 供电能力需在 DC 9V@3A (27W) 或以上。若使用 DC 5V 供电，设备将无法启动。
内存分配说明
AI Pyramid-Pro 系统与硬件加速资源之间的内存分配如下：
8GB 版本 (4 GB + 4 GB): 4 GB 作为系统内存使用，4 GB 预留用于 NPU / 视频编解码等硬件加速任务。
该内存分配方式可在保证系统稳定运行的同时，为 AI 推理与多媒体处理提供专用内存资源。
I2C 链路注意事项
操作设备 MIC 录音的时候，请勿操作 RTC 芯片，否则可能导致 SYS_I2C 链路工作异常。
RTC 时钟注意事项
AI Pyramid-Pro 在断开外部供电后，内部的 RTC 时钟芯片能够维持计时约 20 小时。
M.2 拓展接口
AI Pyramid-Pro 内部预留了两个 M.2 M-KEY 2242 / 2230 接口，可用于外接固态硬盘等外设。
注意事项
安装带有较厚散热鳍片的外设（如 LLM‑8850 Card 加速卡）时，可能因外壳干涉无法安装，此时建议更换更薄的散热片。
拆机添加外设时，请格外小心，防止损坏设备排线。
拆机添加外设时，请格外小心，防止损坏设备排线。

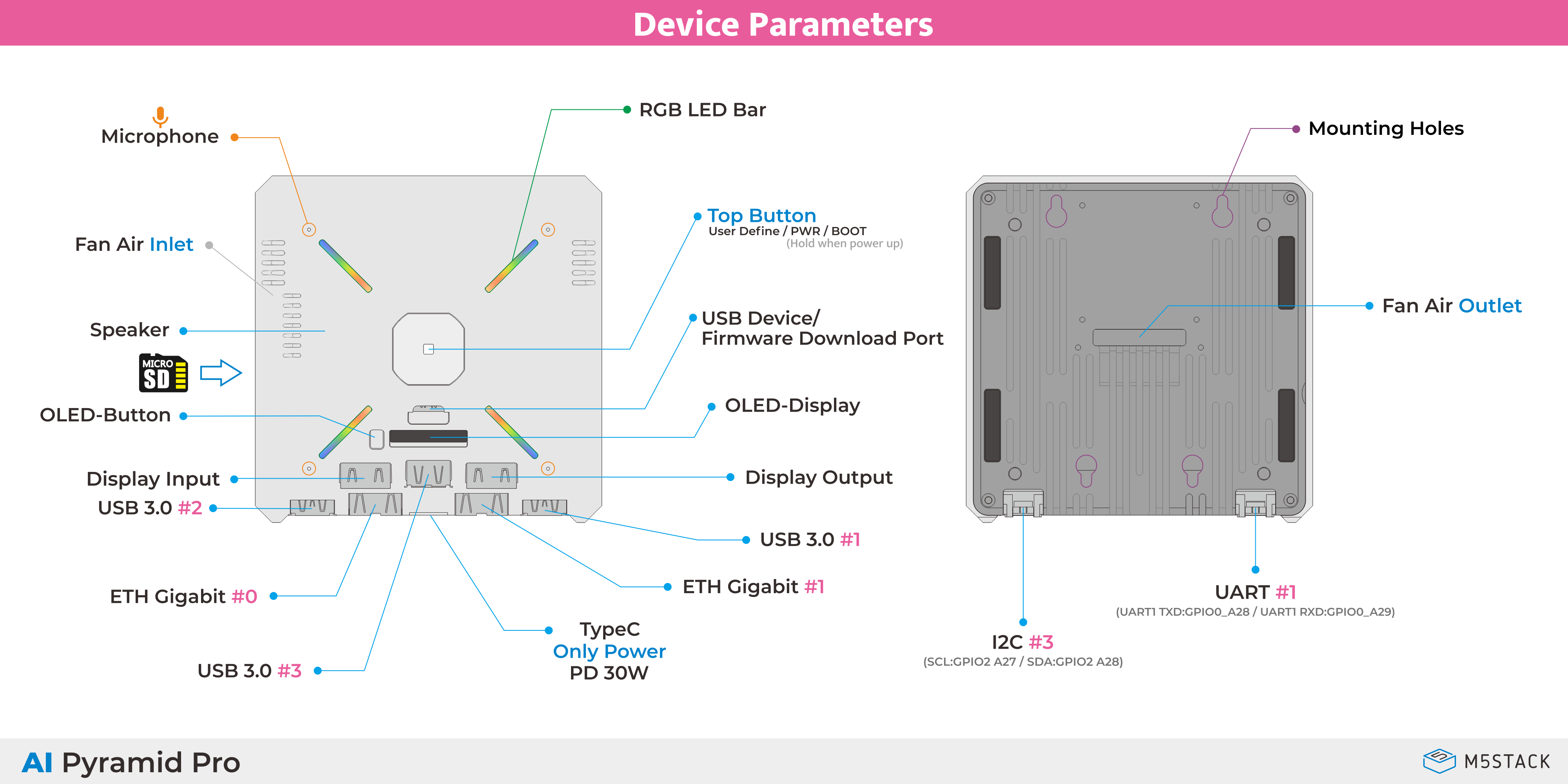

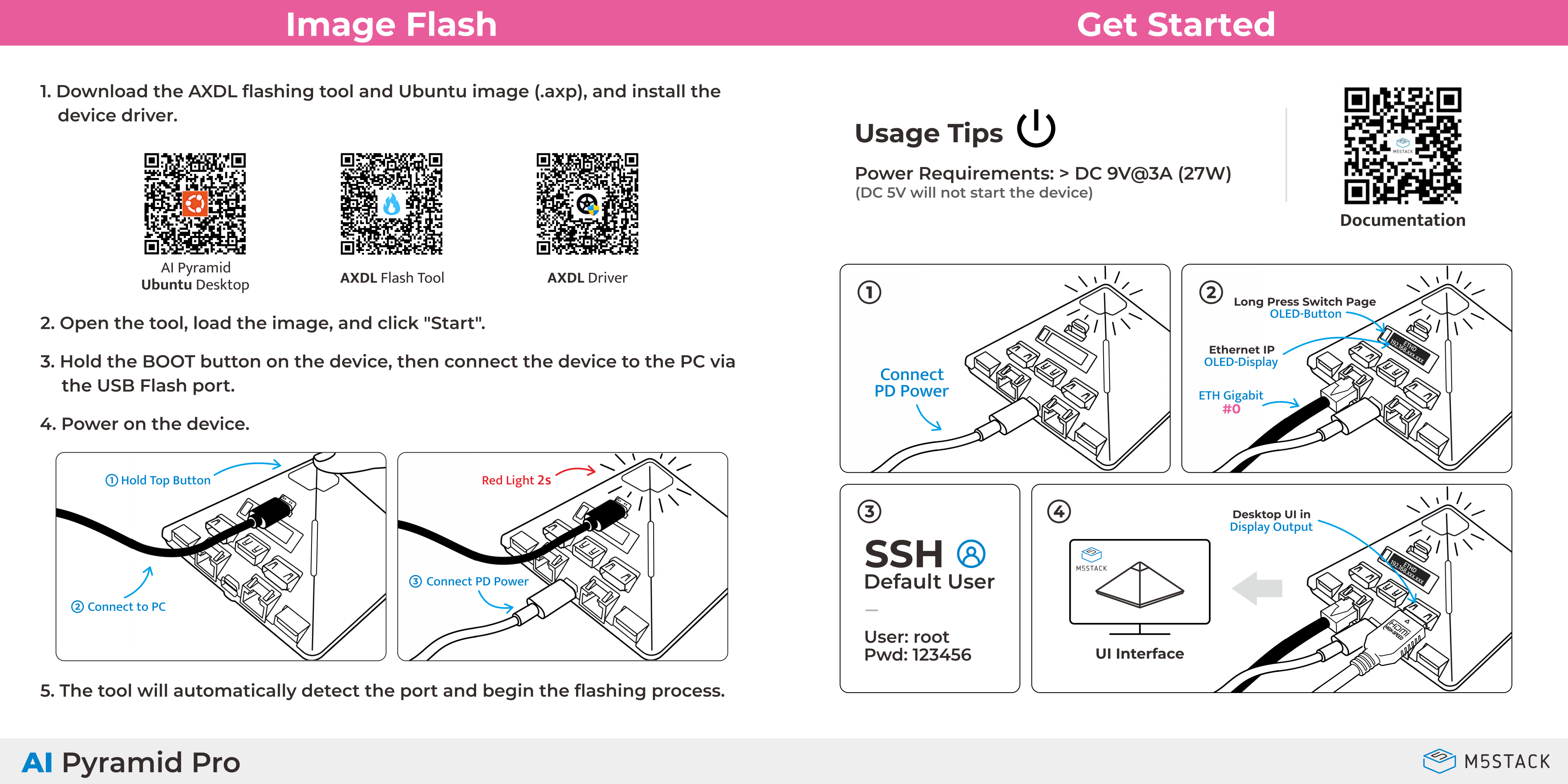

使用说明书

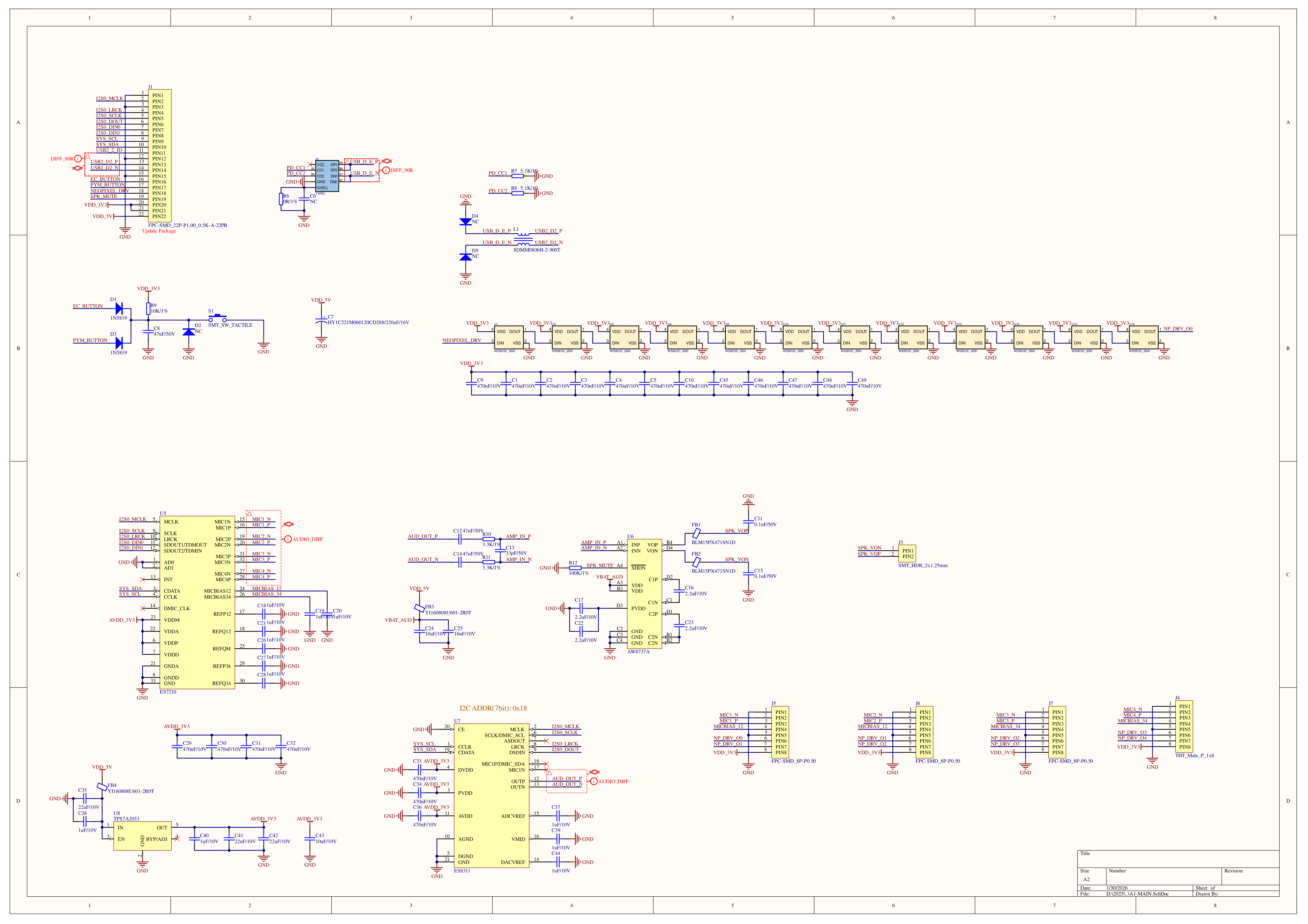

原理图
1/16
管脚映射
HY2.0-4P 接口
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.A | GND | 5V | SDA: GPIO2_A28 | SCL: GPIO2_A27 |
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.C | GND | 5V | TXD: GPIO0_A28 | RXD: GPIO0_A29 |
尺寸图
数据手册
软件开发
快速上手
SDK
应用案例
相关视频
- AI Pyramid 和 AI Pyramid-Pro 产品介绍以及功能展示
产品对比
| 产品对比表 | AI Pyramid  | AI Pyramid-Pro |
|---|---|---|
| DRAM | 4GB 64‑bit LPDDR4x，4266 Mbps (2+2) | 8GB 64‑bit LPDDR4x，4266 Mbps (4+4) |
| 高清数字音视频接口 | 2x 输出 | 1x 输入 + 1x 输出 |
| 外壳颜色 | 透明 | 灰色 |
