THERMAL HAT

SKU:U062

描述

THERMAL HAT是一款兼容M5StickC的人体红外热成像.内置MLX90640热电堆传感器,能够测量物体表面温度.并通过由表面温度形成的温度梯度,生成热成像图片.(图片分辨率为32 x 24) MLX90640 红外(IR)传感器阵列具备了高分辨率与在恶劣环境中可靠工作的能力.与昂贵的高端热像仪相比,Thermal HAT是一个高性价比的替代方案.相对一般的微测辐射热计,该传感器优势在于,不需要频繁重复校准,从而确保了检测的连续性并降低了系统维护成本.视场角提供广角版(110°×75°)

产品特性

  • I2C地址:0x33(GOIO 0/26)
  • 工作电压: 3V ~ 3.6V
  • 工作电流: 23mA
  • 视场角: 110°x75°
  • 测温范围: -40°C ~ 300°C
  • 精度: ±1.5°C
  • 刷新频率: 0.5Hz-64Hz
  • 工作温度: -40°C ~ 85°C

包含

  • 1x THERMAL Hat

应用

  • 高精度的非接触性测温器
  • 生物移动检测
  • 可视化红外成像

规格参数

规格 参数
通信协议 I2C:0x33
净重 8g
毛重 13g

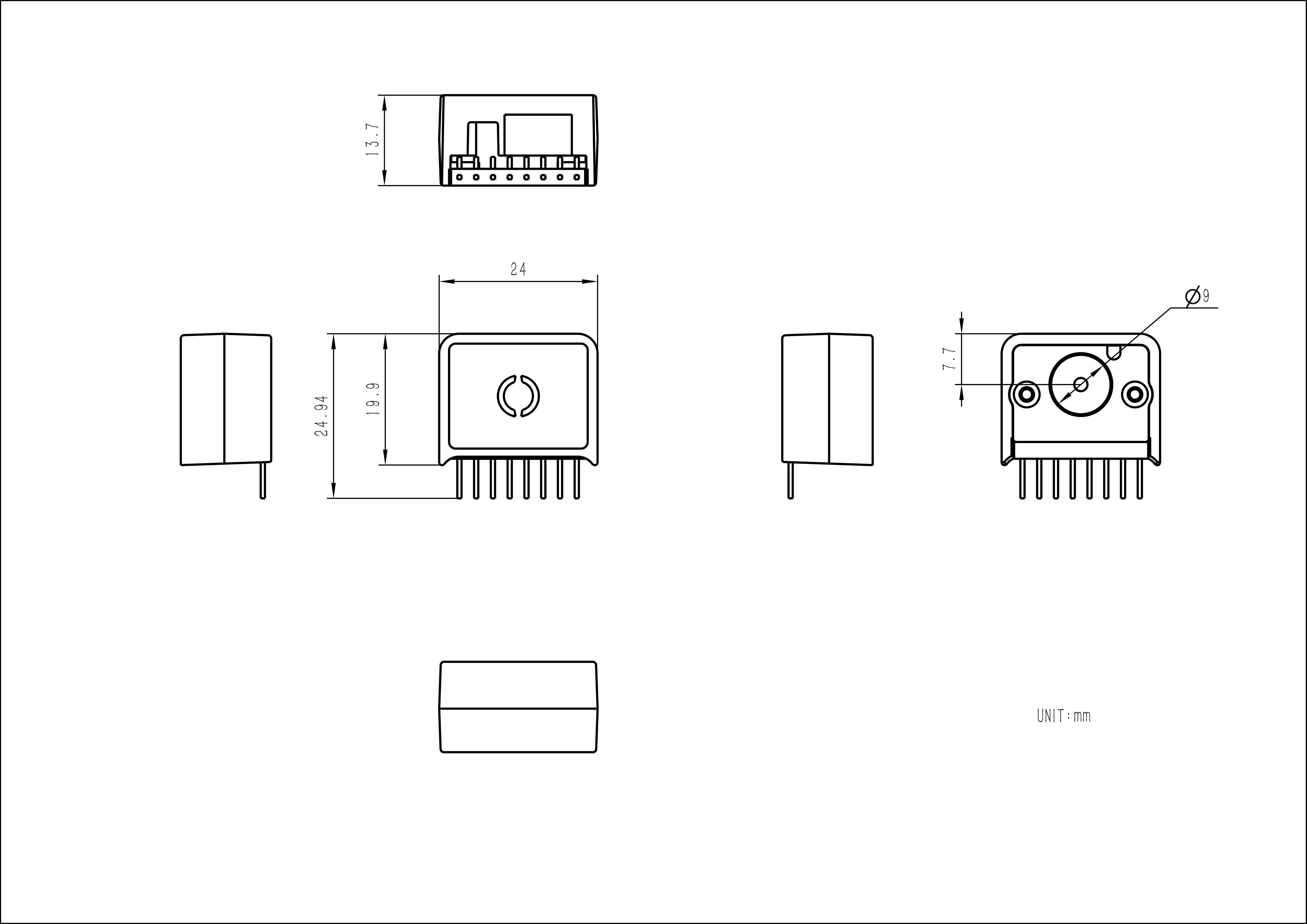

产品尺寸 25*24*14m
包装尺寸 40*42*30mm

原理图

相关链接

EasyLoader

点击下载EasyLoader

1.EasyLoader是一个简洁快速的程序烧录器,每一个产品页面里的EasyLoader都提供了一个与产品相关的案例程序,通过简单步骤将其烧录至主控,能够进行一系列的功能验证.

2.下载软件后,双击运行应用程序,将M5设备通过数据线连接至电脑,选择端口参数,点击 "Burn" 即可开始烧录.(为M5StickC烧录时,请将波特率设置在750000或115200)

管脚映射

M5StickCGPIO0GPIO263.3VGND
HAT ThermalSDASCL-3.3VGND

项目案例

Body Temperature Information Exchange Support Device
It is a device that assists in verifying body temperature information so that people can meet with ease at the Corona disaster.

案例程序

Arduino

点击此处下载Arduino代码

UIFlow

获取UIFlow示例点击这里
