Unit Glass2
描述
Unit Glass2 是一款 1.51 英寸 的 透明 OLED 拓展屏幕单元，采用 SSD1309 驱动方案，支持 I2C 通信接口（默认地址为 0x3C，可通过预留焊盘更改为 0x3D）。该屏幕具有卓越的亮度和对比度，在各种光照条件下都有出色的表现。它适用于信息显示、状态指示器或用户界面，可嵌入到各种家居产品或控制设备中，实现与用户的交互。
产品特性
- 128×64 总像素
- 显示区域 35.05×18mm
- 玻璃面积 42.04×27.22mm
- 1 位颜色深度
- I2C 通信（默认地址 0x3C，可更改为 0x3D）
- 支持编程平台：Arduino、UiFlow
包装内容
- 1 x Unit Glass2
- 1 x HY2.0-4P Grove 连接线（20cm）
应用场景
- 家居产品
- 控制设备
- 显示面板
规格参数
| 规格 | 参数 |
|---|---|
| 屏幕 | 1.51 英寸透明 OLED 屏幕 |
| 分辨率 | 128 x 64 |
| 显示颜色 | 蓝色 |
| 显示区域 | 35.05 x 18mm |
| 面板尺寸 | 42.04 x 27.22 x 1.25mm |
| 视角方向 | 全视角 |
| 工作温度 | 0 ~ 40°C |
| 逻辑电压 | 3.3V |
| I2C 地址 | 默认为 0x3C，可通过焊盘切换为 0x3D |
| 产品尺寸 | 53.0 x 42.0 x 6.0mm |
| 产品重量 | 8.5g |
| 包装尺寸 | 138.0 x 93.0 x 7.0mm |
| 毛重 | 14.3g |
操作说明
左右两个 HY2.0-4P Grove 接口是连通的，可互换使用，用于连接其他 I2C 设备。默认 I2C 地址为 0x3C，可通过预留焊盘修改为 0x3D。
如上图所示，用六角扳手取下两颗螺丝，向上取下盖板，推开屏幕排线，露出圆圈里的两个半圆形焊盘。在圆圈内点锡使两个焊盘导通，即可将 I2C 地址修改为 0x3D；移除点锡即可恢复为 0x3C。
I2C 地址若修改为 0x3D，可能也需要在程序中修改相关配置。
原理图
1/1
管脚映射
Unit Glass2
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.A | GND | 5V | SDA | SCL |

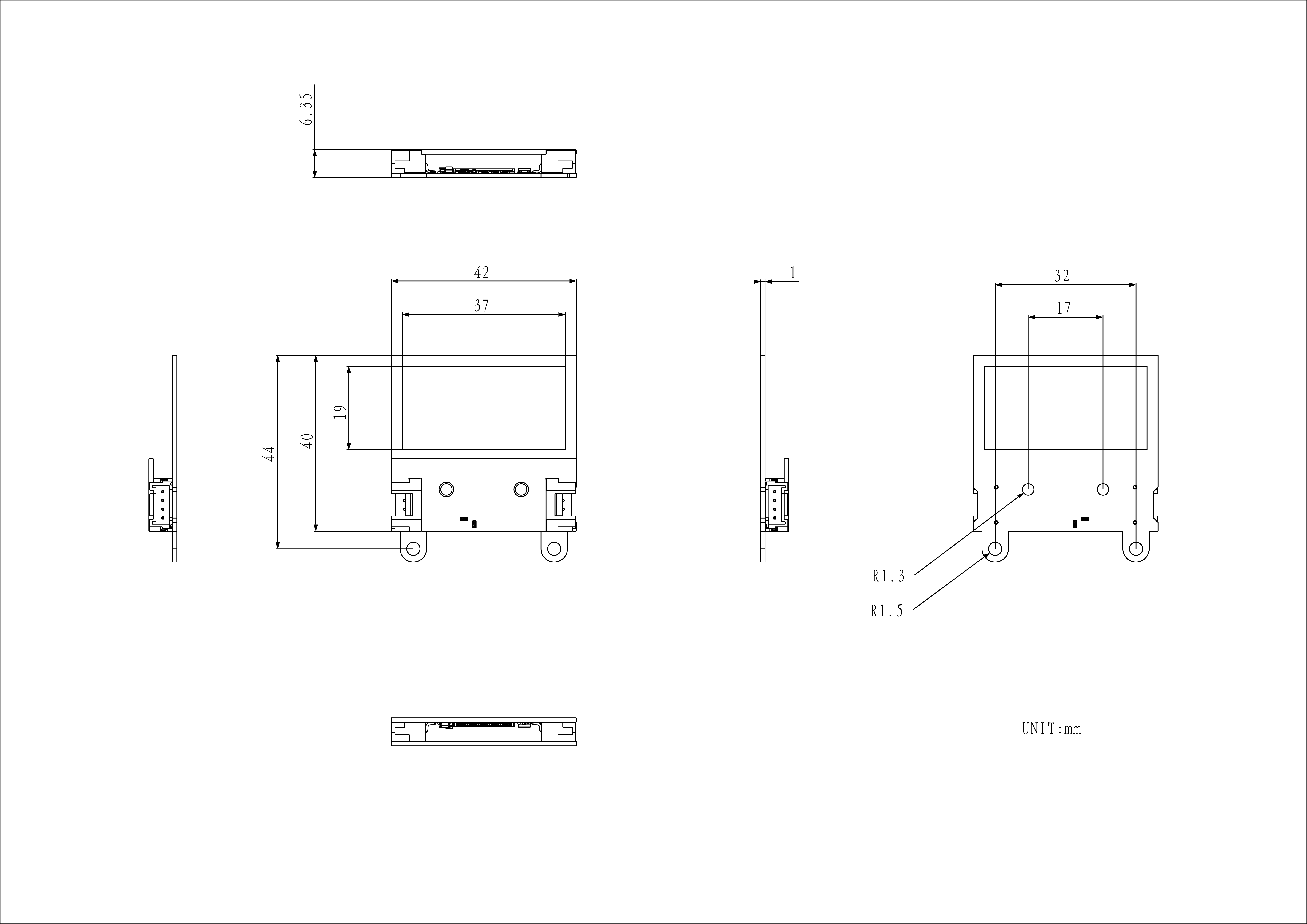

尺寸图
数据手册
软件开发
Arduino
UiFlow1
UiFlow2
相关视频
- Unit Glass2 显示案例
产品对比
| Product Compare | Unit Glass2  | Unit Glass  |
|---|---|---|
| 芯片方案 | STM32 + SSD1309 | SSD1309 |
| 硬件接口 | 2 个 HY2.0-4P Grove 接口，无按钮、蜂鸣器 | 1 个 HY2.0-4P Grove 接口、2 个按钮、1 个蜂鸣器 |
| I2C 地址 | 固定 0x3D | 0x3C / 0x3D（通过焊盘修改） |
