Shielded Twisted Pair Cable

SKU:A088/A088-A/A088-B/A088-C

説明

Shielded Twisted Pair Cableは、データ通信ラインの構築によく使用されるツイストペアシールドケーブルです。内部のアルミホイルと編組層が信号干渉を効果的に低減し、通信ラインの安定性を強化します。通常のシリアル通信や、RS485、RS232、CANなどの標準通信バス構築に適しています。

特徴

• 電気的特性
  • 動作電圧：2.5~9V
  • 動作電流:<1800mA
  • ループ電圧降下：0.5V未満
  • 接触インピーダンス：5mΩ
  • 接触定格電流：1.8A
  • 耐電圧値：AC 250V
  • データ伝送速度：最小425mb/S
• 環境要件
  • 動作温度：-10℃～+50℃
  • 保管温度：-10～+35℃
  • 動作湿度：< 55%
  • 湿度範囲：25% R.H~90% R.H
• ケーブル仕様
  • 24AWG
  • 導体：(11/0.16+4C)、裸銅 + アルミホイル + 編組
  • 絶縁TPE OD=0.90±0.05mm、芯線色：黒、黄、緑、赤
  • ケーブル：外径5.0
  • 各芯は裸銅線で構成
  • シース：TPE、黒色、OD:5.0
  • ケーブル、プラグ及び機械的特性：最大値、接触抜去力：50g以上

含まれるもの

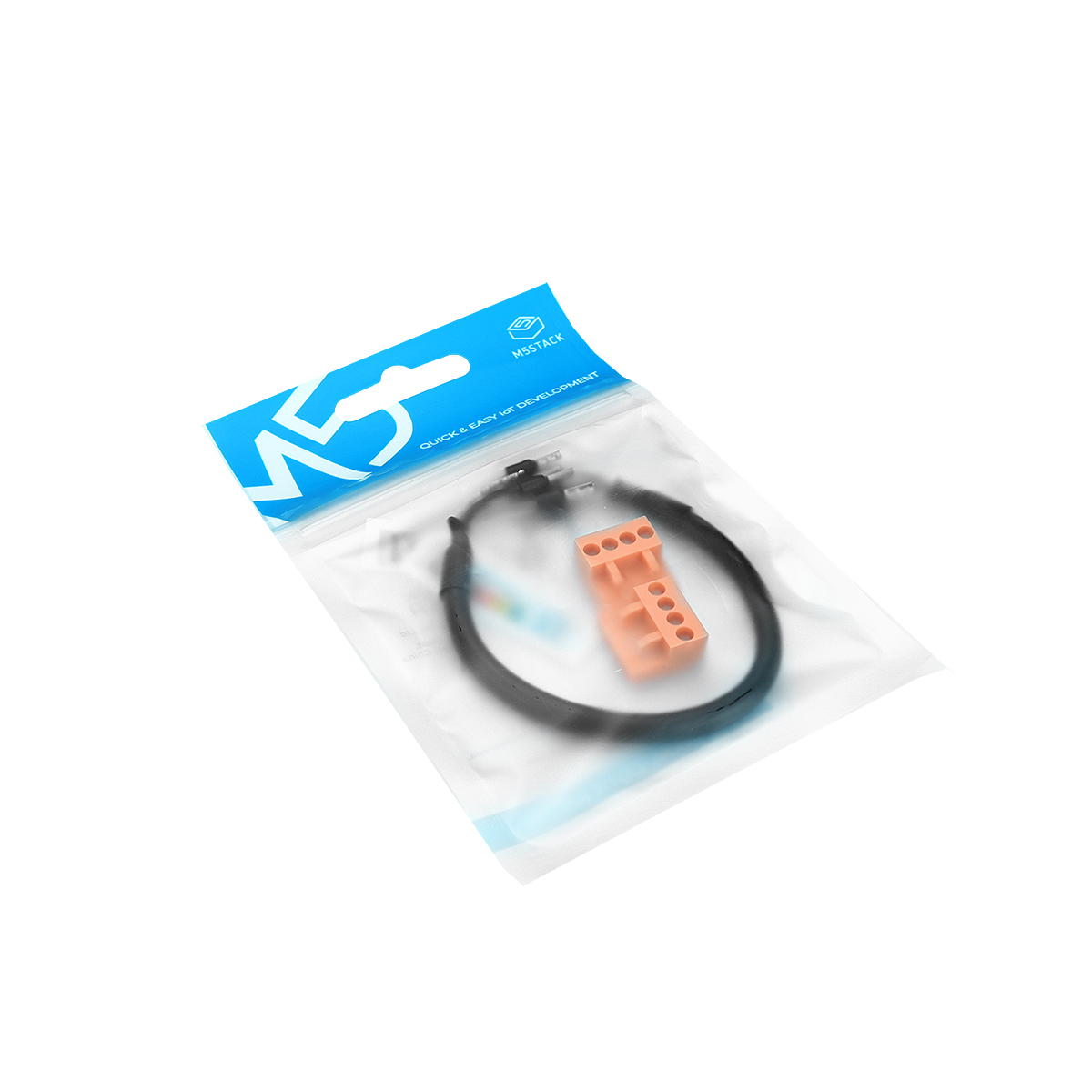

• SKU：A088（1 x 0.2m Shielded Twisted Pair Cable、2 x I/O シール、2 x VH3.96-4P 端子）

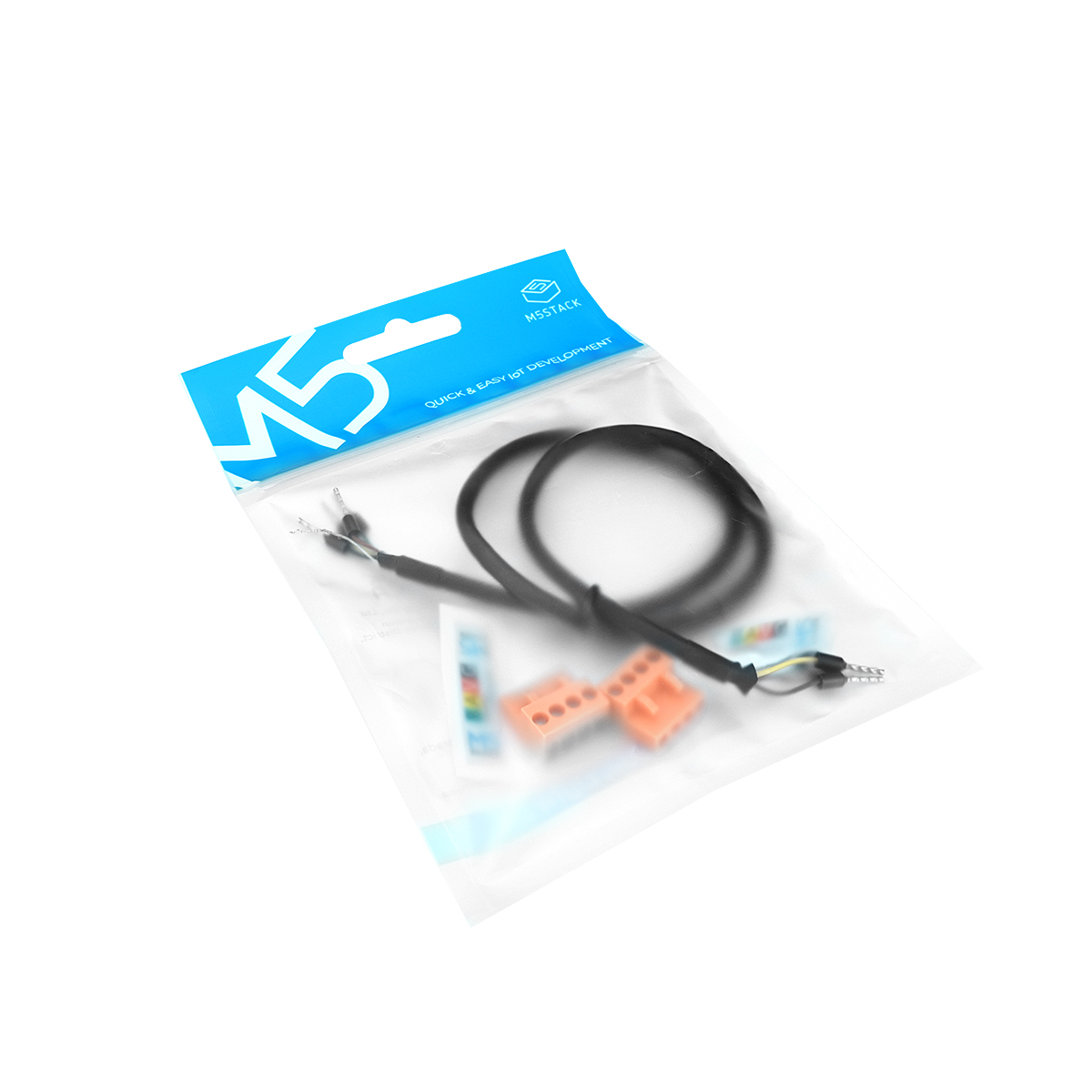

• SKU：A088-A（1 x 0.5m Shielded Twisted Pair Cable、2 x I/O シール、2 x VH3.96-4P 端子）

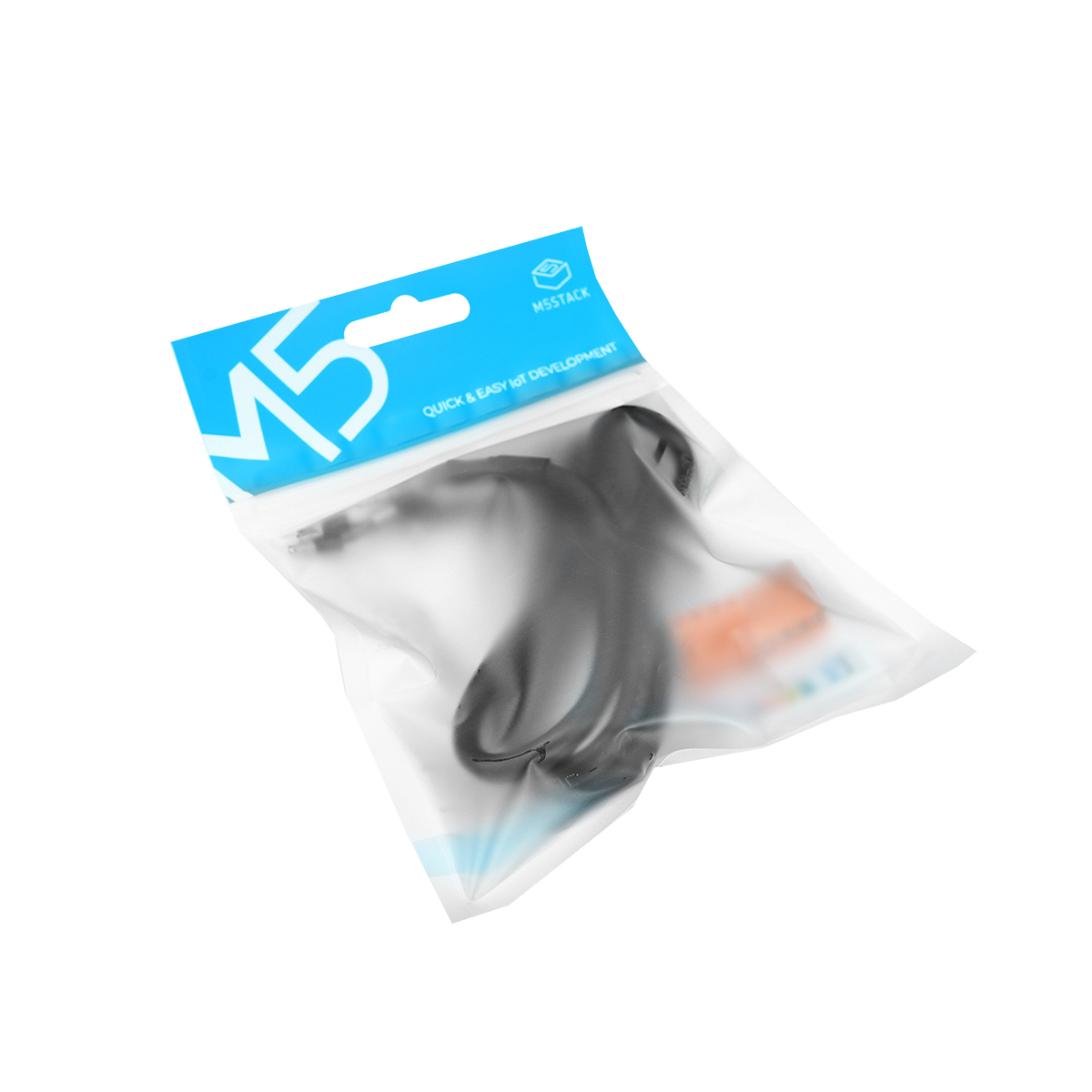

• SKU：A088-B（1 x 1m Shielded Twisted Pair Cable、2 x I/O シール、2 x VH3.96-4P 端子）

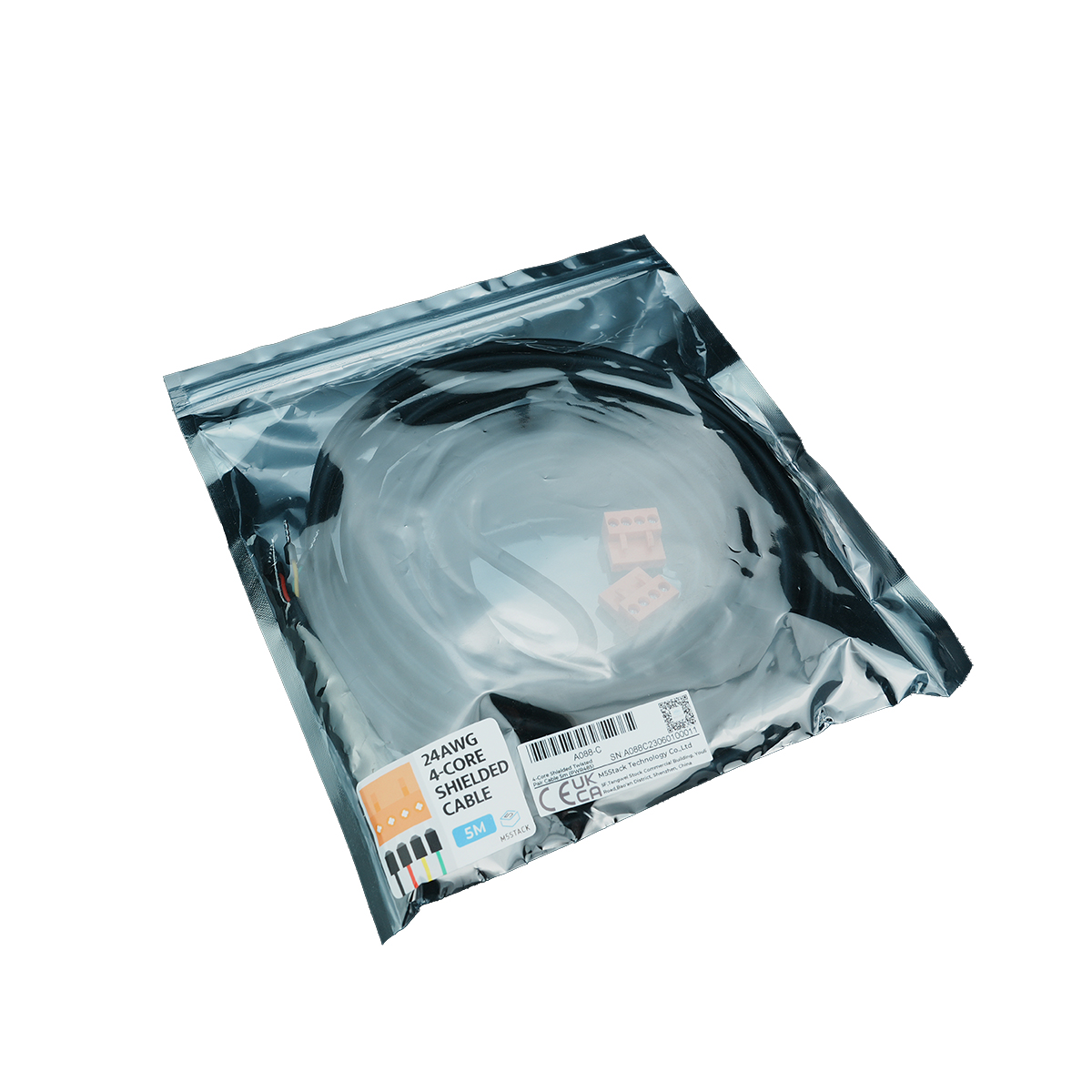

• SKU：A088-C（1 x 5m Shielded Twisted Pair Cable、2 x I/O シール、2 x VH3.96-4P 端子）

アプリケーション

• 通信回線構築
