Atom-Echo
説明

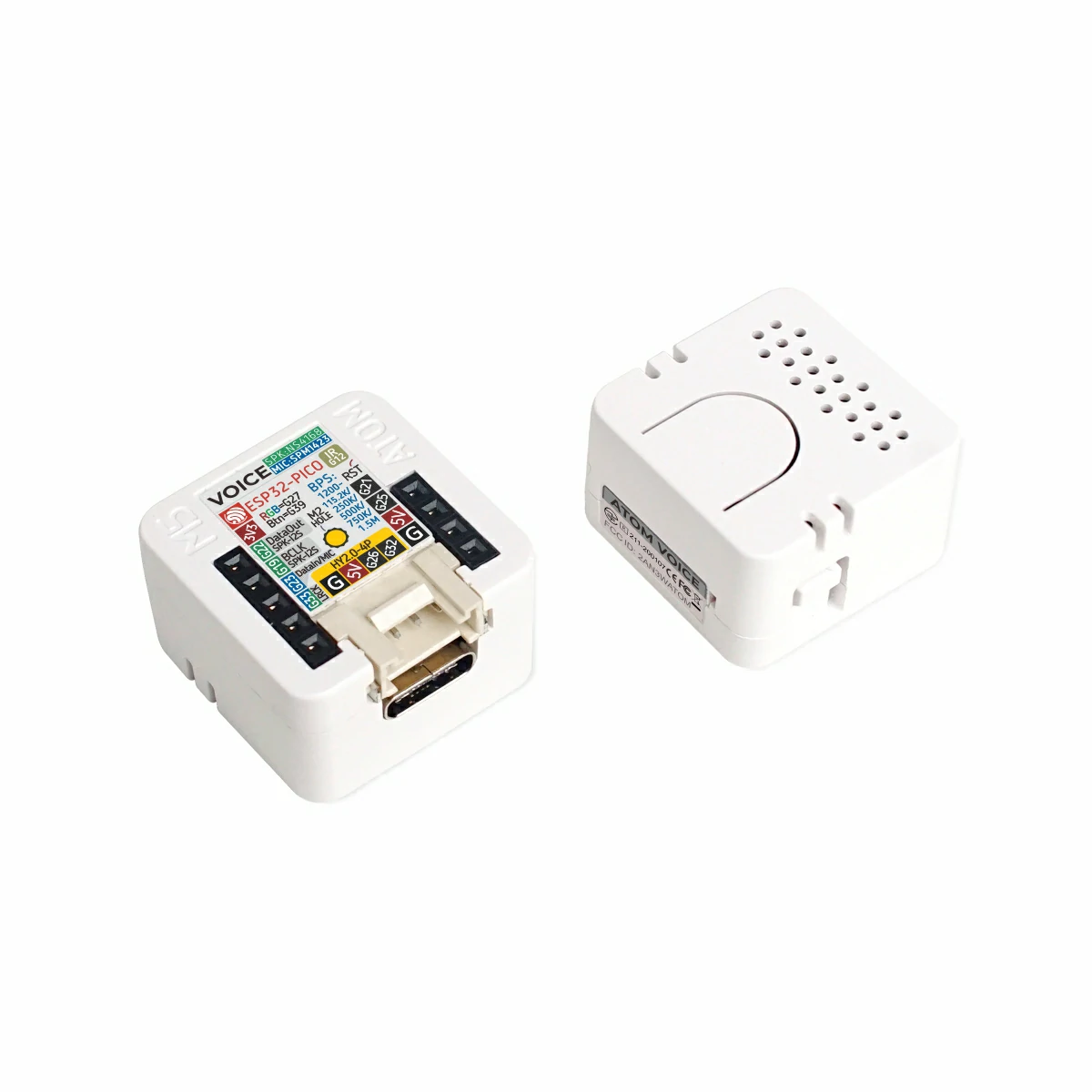

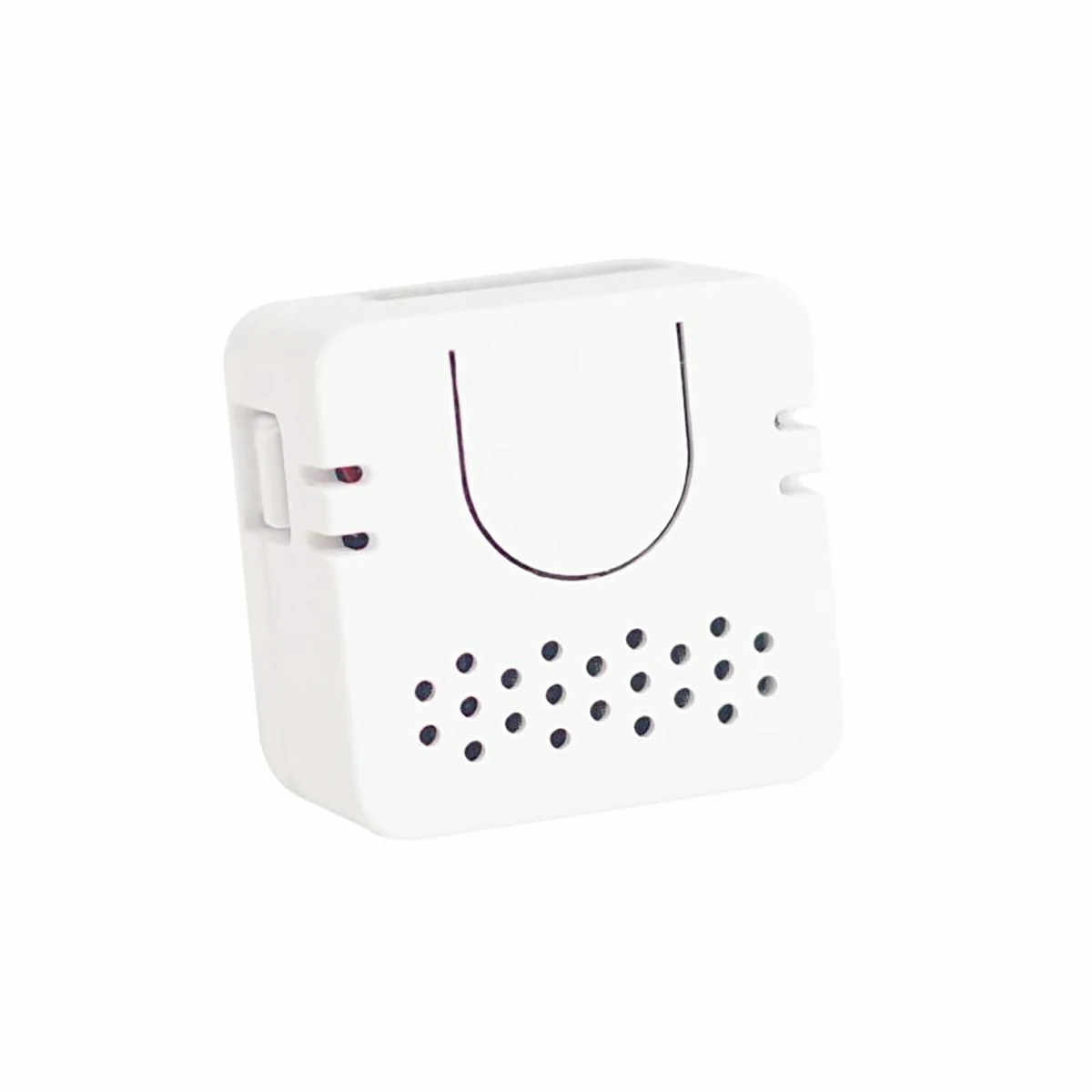

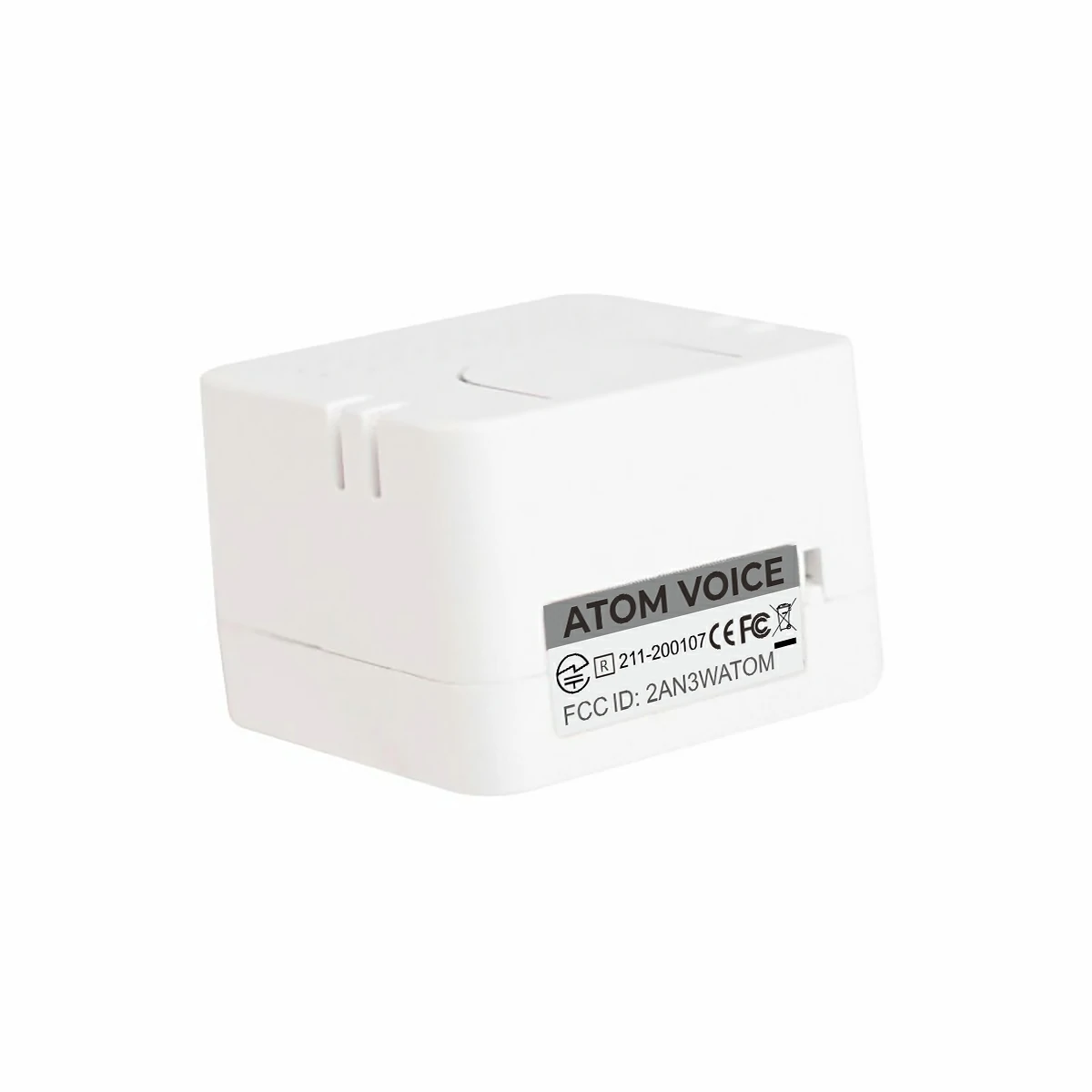

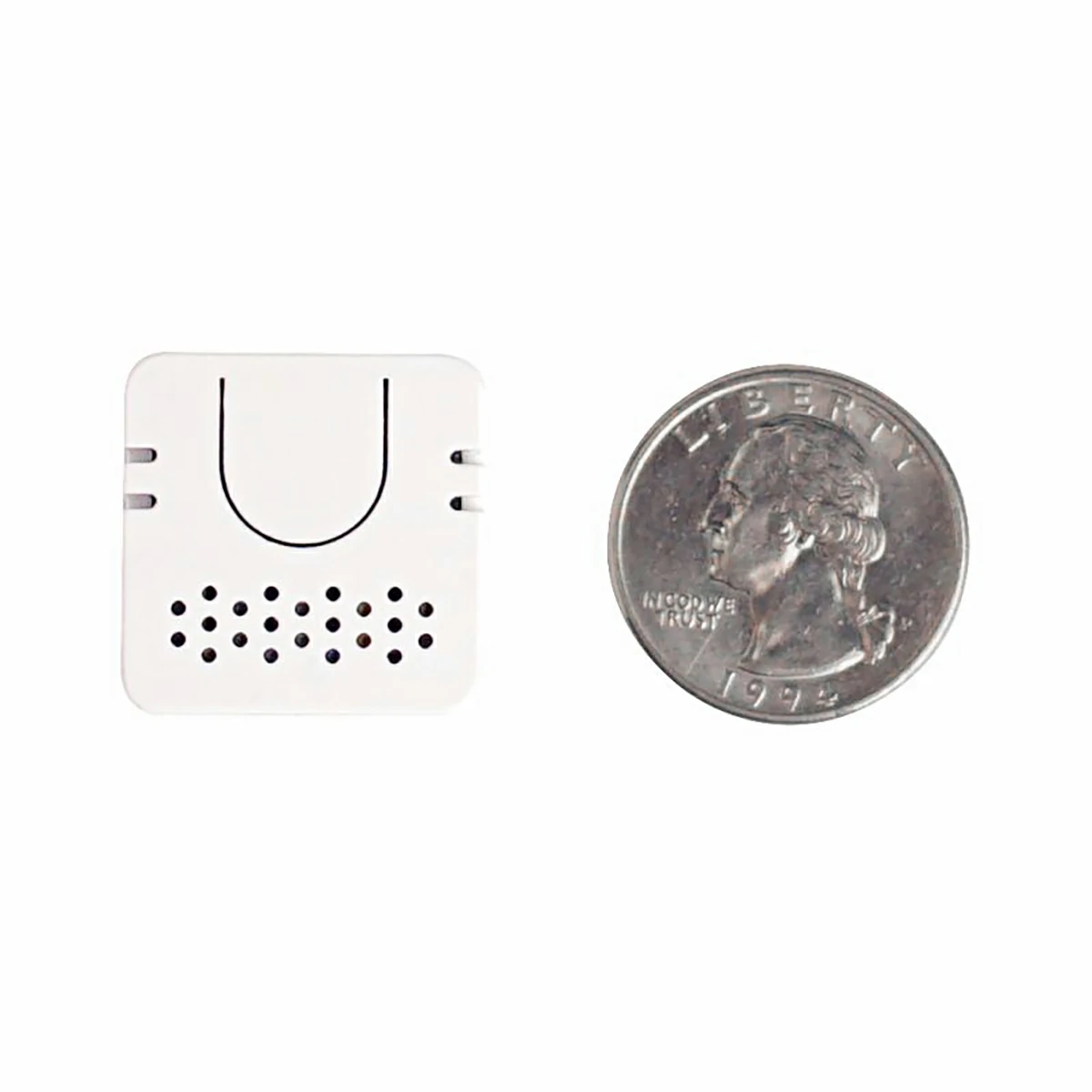

Atom-Echo は ATOM をベースに設計されたプログラマブルスマートスピーカーで、サイズはわずか 24 × 24 × 17 mm と非常にコンパクトです。ESP32 が持つ無線機能を利用してスマートフォンやタブレットと接続し音楽を再生できるほか、Wi-Fi 経由で指定したストリーミング音楽を再生することも可能です。音声機能の利用を容易にするため、Atom-Echo には STT（音声→テキスト）サービスを統合しており、指定ファームウェアを書き込むことで機能を有効化できます。さらに、コードを自作して AWS や GOOGLE などのクラウドプラットフォームに接続し、内蔵マイクとスピーカーを用いた音声インタラクションを実現することもできます。これにより、Atom-Echo は AI 機能を備え、音声制御・スマート対話・IoT などを実現できます。スピーカーには RGB LED (SK6812) を内蔵し、接続状態を直感的に表示します。スマートスピーカーとしての利用に加え、ATOM シリーズの制御機能も保持しており、GROVE インターフェースで外部デバイスを接続可能です。背面には固定用 M2 ねじ穴を備えています。
クイックスタート
注意事項
ピン使用に関する注意事項
|G19/G22/G23/G33 はすでに定義されています。これらのピンを再利用しないでください。再利用すると ATOM-Echo が破損する恐れがあります。|
再生に関する注意事項
ATOM-Echo を破損から守るため、以下の操作は避けてください。
I2S チャンネルで DC 信号を出力する
長時間ホワイトノイズを再生する
フルスケールの方形波オーディオを再生しない ATOM-Echo を破損から守るため、以下の操作は避けてください。
I2S チャンネルで DC 信号を出力する
長時間ホワイトノイズを再生する
フルスケールの方形波オーディオを再生しない
特徴
- 軽量・小型
- STT サービス対応
- ESP32 ベース、A2DP・BLE 4.0 対応
- Wi-Fi プロトコル IEEE 802.11 b/g/n
- マイク & スピーカー内蔵
- RGB LED で状態表示
- GROVE 拡張インターフェース
- 録音 & 再生
- 独立プログラマブルボタン
- 開発プラットフォーム：Arduino、ESP-IDF/ADF
- 軽量・小型
- STT サービス対応
- ESP32 ベース、A2DP・BLE 4.0 対応
- Wi-Fi プロトコル IEEE 802.11 b/g/n
- マイク & スピーカー内蔵
- RGB LED で状態表示
- GROVE 拡張インターフェース
- 録音 & 再生
- 独立プログラマブルボタン
- 開発プラットフォーム：Arduino、ESP-IDF/ADF
含まれるもの
- 1 x Atom-Echo
アプリケーション
- ワイヤレススピーカー
- 音声制御
- IoT
- ワイヤレススピーカー
- 音声制御
- IoT
仕様
| 仕様 | パラメータ |
|---|---|
| SoC | ESP32-PICO-D4, 240 MHz, Dual Core, Wi-Fi |
| Flash | 4 MB |
| Interface | 1 × IR-TX、1 × Button、1 × Reset Button |
| PinOut | G21/G25/5 V/GND, 3 V3/G22/G19/G23/G33 |
| RGB LED | SK6812 |
| SPEAKER | 0.8 W / NS4168 I2S |
| MIC | SPM1423 PDM |
| ケース素材 | Plastic (PC) |
| 製品重量 | 5 g |
| 梱包重量 | 10 g |
| 製品サイズ | 24 * 24 * 17 mm |
| 梱包サイズ | 85 * 65 * 17 mm |
| 仕様 | パラメータ |
|---|---|
| SoC | ESP32-PICO-D4, 240 MHz, Dual Core, Wi-Fi |
| Flash | 4 MB |
| Interface | 1 × IR-TX、1 × Button、1 × Reset Button |
| PinOut | G21/G25/5 V/GND, 3 V3/G22/G19/G23/G33 |
| RGB LED | SK6812 |
| SPEAKER | 0.8 W / NS4168 I2S |
| MIC | SPM1423 PDM |
| ケース素材 | Plastic (PC) |
| 製品重量 | 5 g |
| 梱包重量 | 10 g |
| 製品サイズ | 24 * 24 * 17 mm |
| 梱包サイズ | 85 * 65 * 17 mm |
回路図

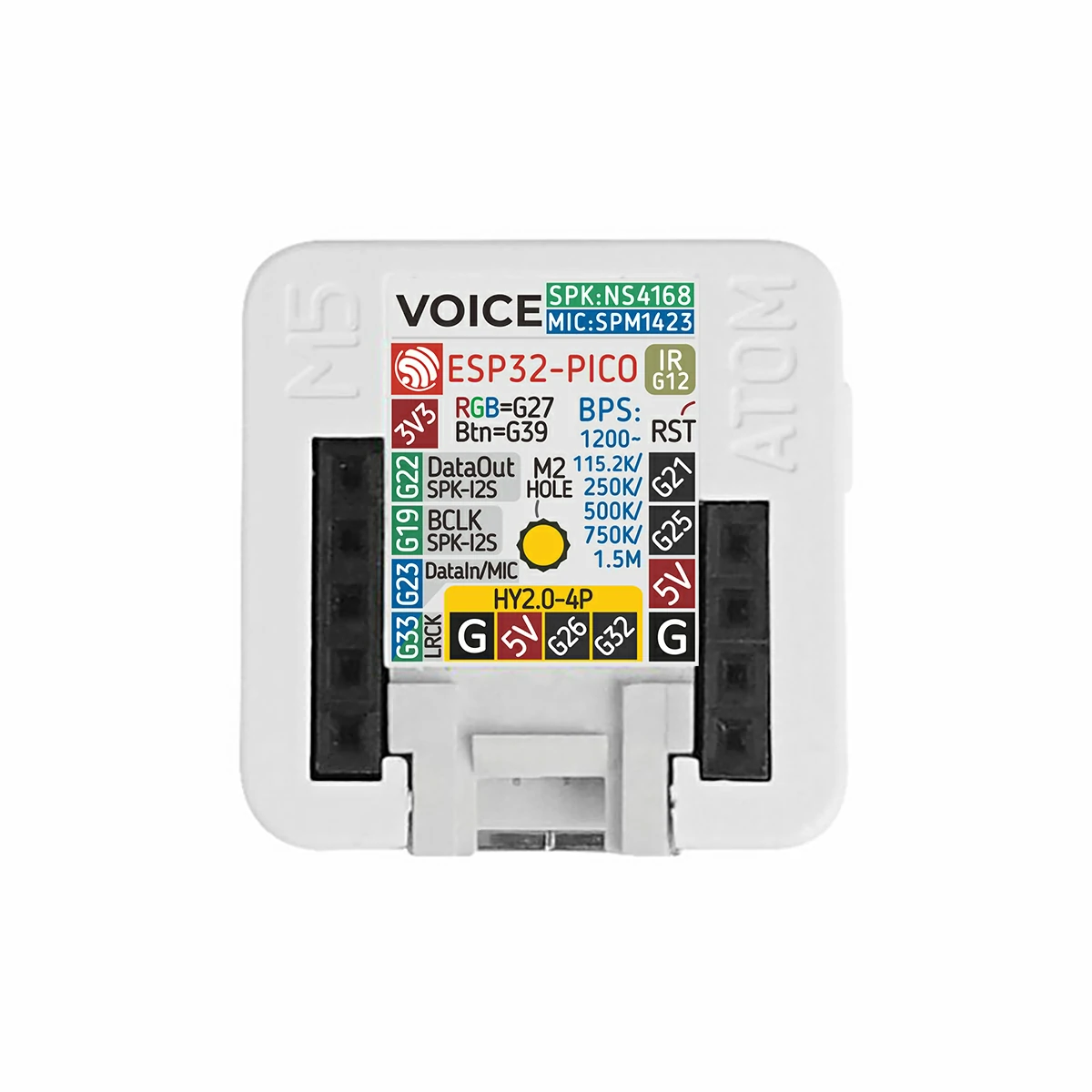

ピンマップ
SPK & MIC
| Atom-Echo | G22 | G19 | G33 | G23 |
|---|---|---|---|---|
| NS4168 | AMP DATA | AMP BCLK | AMP LRCK | |
| SPM1423 | MIC CLK | MIC DATA |
HMI
| Atom-Echo | G27 | G39 |
|---|---|---|
| RGB LED | Data | |
| Button | Input | |
| Atom-Echo | G27 | G39 |
| --------- | ---- | ----- |
| RGB LED | Data | |
| Button | Input |
HY2.0-4P
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.CUSTOM | GND | 5V | G26 | G32 |
製品サイズ
データシート
ソフトウェア
Arduino
ESP-IDF
USB ドライバ
ドライバインストール
デバイスを PC に接続し、デバイスマネージャーで FTDI ドライバ をインストールしてください。Win10 を例に、OS に合ったドライバをダウンロード・解凍し、デバイスマネージャーから手動でインストールします。（一部環境では 2 回インストールが必要な場合があります。未認識デバイス名は M5Stack または USB Serial のことがあります。Windows ではデバイスマネージャーからの手動インストールを推奨します。実行ファイルでのインストールは正常に動作しない場合があります。）こちらをクリックして FTDI ドライバをダウンロード
Easyloader
ワイヤレススピーカー | A2DP プロトコルでオーディオデータを転送します（通話は未対応）。電源投入後は LED が赤色で点灯し、ワイヤレスデバイスと接続すると LED が緑色に変わります。接続を解除すると LED は赤色に戻ります。本ファームウェアは ESP-IDF プラットフォームでコンパイルされており、一般ユーザーは EasyLoader で直接書き込みが可能です。高度な開発者は Espressif の公式ドキュメントに従って ESP-IDF 環境を構築し、工場出荷ファームウェアのソースコードおよび BIN ファイルを利用して独自機能を開発できます。BIN ファイルの書き込みアドレスは 0x0000 です。
| Easyloader | Download | Note |
|---|---|---|
| Atom-Echo RecordPlay Example Easyloader | download | / |
| Atom-Echo BT Speaker Firmware Easyloader | download | / |
動画
M5Stack Atom-Echo を家庭用音声アシスタントとして設定するチュートリアル
