Base AAA

SKU:A122

説明

Base AAA は、4本のAAA乾電池で給電される「5X5cm」シリーズのベースです。他のリチウム電池ベースとは異なり、Base AAA は安全で信頼性の高い乾電池による給電を採用し、基板上の電源物理スイッチにより電源を完全にオフにでき、乾電池の消耗を抑えます。2つのPORT.B、PORT.Cインターフェースを拡張用に備え、1 x 12P 2.54ピッチのメスヘッダ拡張インターフェースを提供します。側面には固定や拡張に便利な丸形取付穴があり、底部はマグネット固定や、底面に埋め込まれた2つの真鍮インサートナットによる取付けに対応しています。

特徴

• 1 x 12P 2.54 インターフェース
• PORT.B、PORT.C インターフェース
• 電源スイッチ
• 2種類の給電方式に対応：
  • 4本のAAA乾電池により給電し、DC/DCで6V -> 4Vに降圧してBUSバスのBATピンに供給
  • 外部からジャンパー線で12P 2.54インターフェースのBAT/GNDに接続して給電
• 複数の固定方法：
  • 底面マグネット固定
  • 底面に埋め込まれた2つの真鍮インサートナット
  • 側面に3つの固定穴を用意

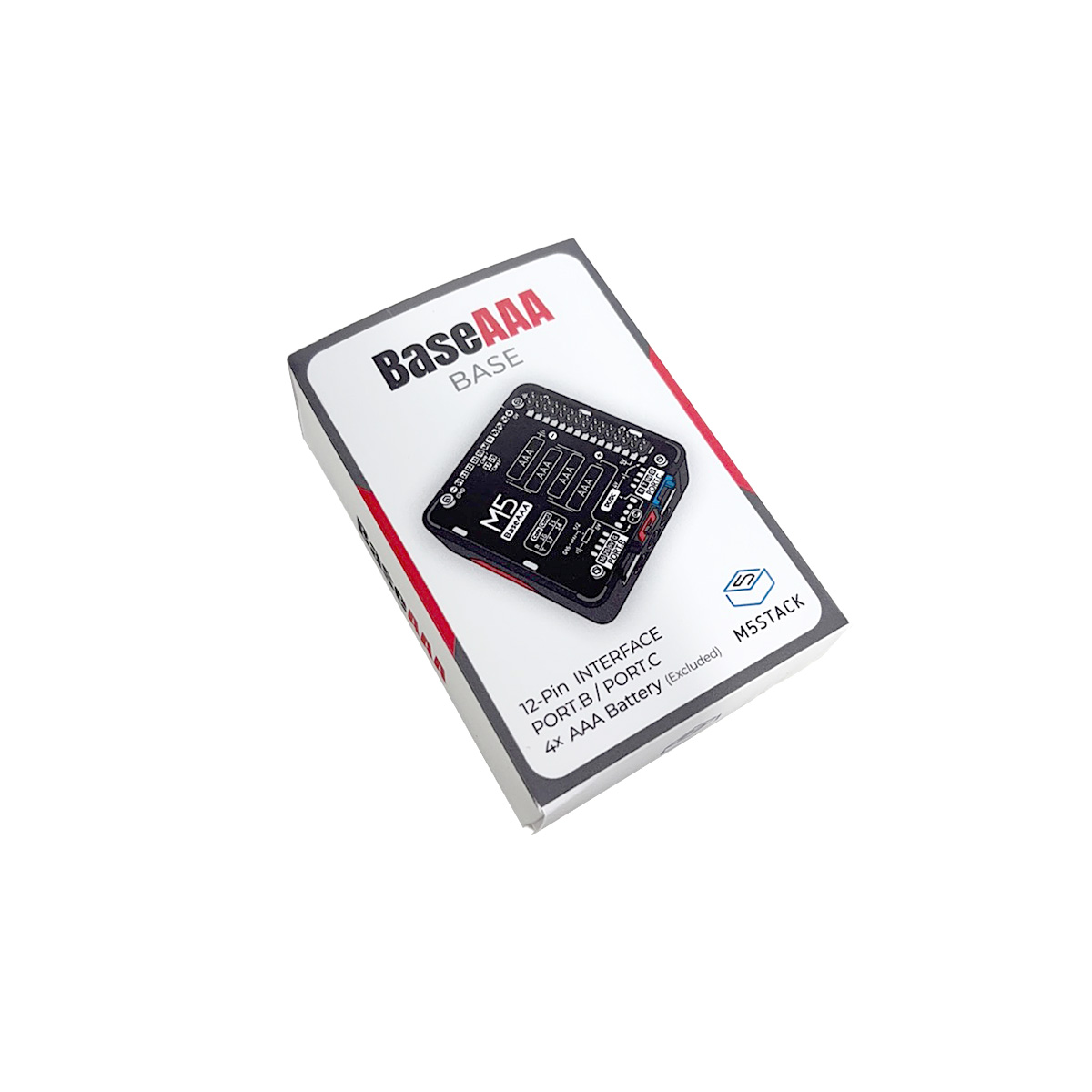

含まれるもの

• 1 x Base AAA
• 1 x 六角レンチ L型 1.5mm (M2ネジ用)

仕様

操作説明

はんだ付けのヒント

デフォルト状態ではG35ピンは切断されています。電源電圧を読み取る必要がある場合は、下図のようにこのパッドをはんだ付けしてください。

• はんだ付け前



• はんだ付け後



回路図

• Base AAA 回路図 PDF

1/1

ピンマップ

M5-Bus

ソフトウェア

Arduino

• ADCを使用して電源ピンの電圧を読み取る

#include <M5Unified.h>
#define BAT_ADC_PIN 35
int16_t sensorValue = 0;
float voltage = 0.0;
void setup() {
  M5.begin();
  Serial.begin(115200);
  analogReadResolution(10);
}
void loop() {
  sensorValue = analogRead(BAT_ADC_PIN);
  voltage = (sensorValue * 3.0) / 1023.0;
  Serial.print("sensor = ");
  Serial.print(sensorValue);
  Serial.print("\t vol = ");
  Serial.print(voltage);
  Serial.println("V");
  delay(200);
}
