Base LAN v1.2

SKU:K012-B-V12

説明

Base LAN v1.2 はイーサネットコントローラベースで、W5500 フルハードウェア TCP/IP 組み込みイーサネットコントローラ（SPI 通信インターフェース）を内蔵しています。TCP、UDP、IPv4、ICMP、ARP、IGMP、PPPoE などの複数の通信プロトコルをサポートし、イーサネットパケット処理を容易にするバッファを統合。内部に拡張用パッドを備え、RS485/RS232 通信変換モジュールやカスタム設計を追加可能です。標準で固定用 DIN レールパーツも付属し、性能と拡張性の柔軟性を兼ね備えた Base LAN v1.2 は、よりシンプルな組み込みイーサネット接続方法を提供します。

特徴

• 実際の生産環境における有線ネットワーク接続ニーズに対応
• 産業用途向け設計:
  • 金属スライドラッチによる容易な固定
  • HT3.96 端子による電気接続に対応
  • 入力電源電圧: 9-24V 対応
• TTL-RS485 + TTL-RS232 の 2 種類の変換ボードを標準同梱し、異なる通信インターフェースに対応

含まれるもの

• 1 x Base LAN v1.2
• 1 x RS485-To-TTL 変換ボード
• 1 x RS232-To-TTL 変換ボード
• 1 x HT3.96-4P 端子
• 2 x HT3.96-3P 端子
• 1 x 六角レンチ 1.5mm
• 1 x 六角レンチ 2.0mm
• 1 x 六角レンチ 2.5mm
• 10 x 2mm 圧着端子
• 1 x 磁石（中央穴付き、直径 15mm、厚さ 3mm）
• 1 x 35mm 銀色金属 DIN レール
• 1 x 35mm 黒色 DIN レールクランプ
• 1 x M3*6mm ネジ（皿頭、機械ネジ）
• 2 x M3*28mm ネジ（ボタンヘッド、機械ネジ）
• 4 x M2*5mm ネジ（ボタンヘッド、タッピングネジ）
• 1 x 2.54mm-20P 直挿しピンヘッダ（全高: 5.32mm）
• 1 x 製品ステッカー

アプリケーション

• M5Core + LAN によるコントローラ付き伝送実現

• PC 端と Core 間の有線映像データ伝送

仕様

操作説明

拡張ボードはんだ付け位置

• RS232 変換ボードまたは RS485 変換ボード のはんだ付け位置

回路図

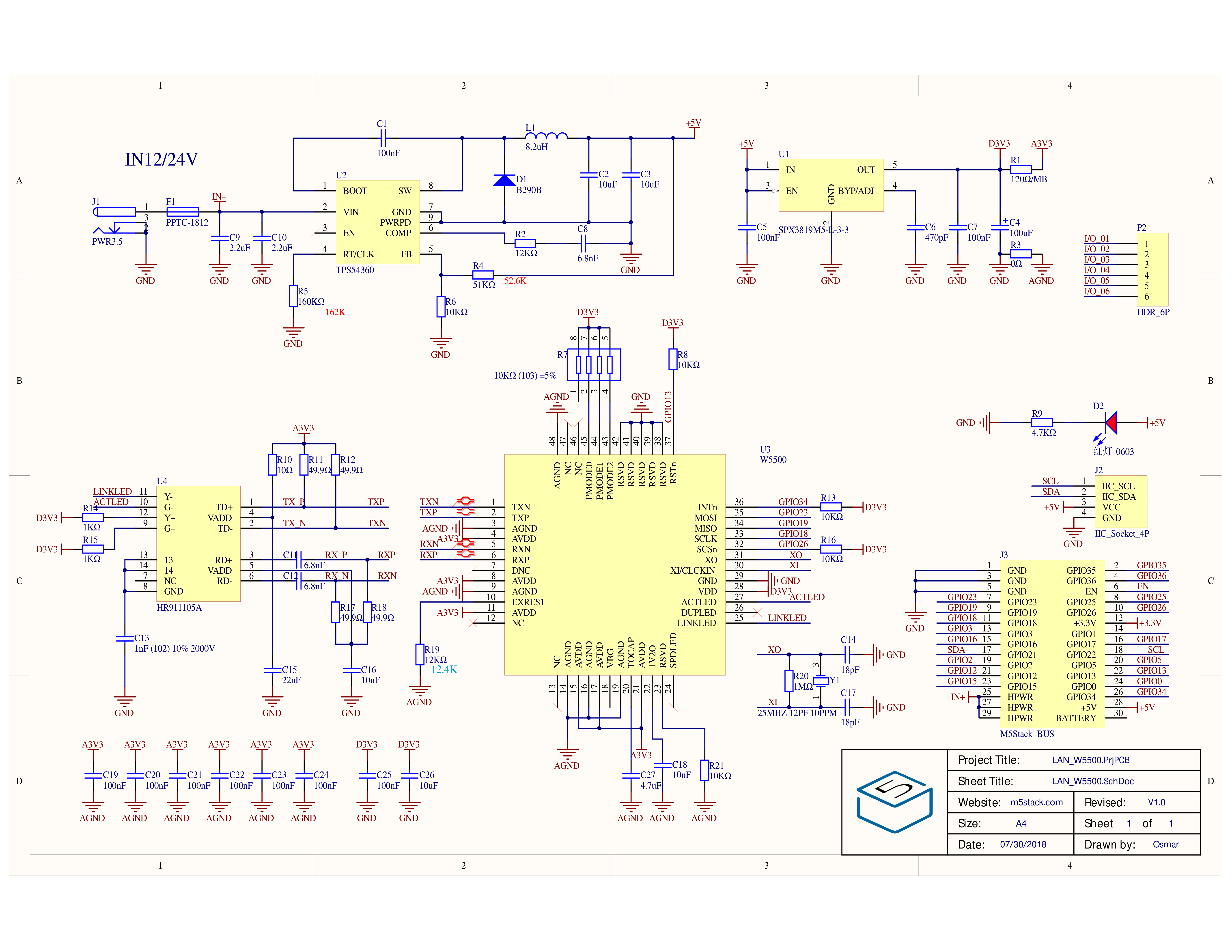

• Base LAN v1.2 回路図 PDF

ピンマップ

W5500 イーサネットチップ

RS485/RS232 変換ボード

M5-Bus

データシート

• W5500

ソフトウェア

Arduino

• Base LAN PoE v1.2 Web サーバーサンプル
• Base LAN PoE v1.2 RS485 サンプル

UiFlow1

• Base LAN PoE v1.2 UiFlow1 ドキュメント

EasyLoader

動画

Base LAN 事例 - PC が UDP プロトコルを使用し、LAN ベースを介して有線で Core に動画を転送
