Cardputer Mesh Kit

SKU:K152

説明

Cardputer Mesh Kit は、LoRa Mesh とグローバル測位機能を一体化したポータブル通信端末キットです。キットの中核は Cardputer-Adv コアコントローラーと Cap LoRa-1262 通信拡張モジュールで構成されています。

Cardputer-Adv はカードサイズのポータブルプログラマブルコントローラーで、Stamp-S3A コアモジュール（ESP32-S3FN8 ベース）を搭載し、1.14" LCD スクリーンと 56 キーコンパクトキーボードを備え、現場での情報確認やコマンド入力に便利です。内蔵 1750mAh リチウムバッテリーにより長時間のスタンドアロン動作が可能で、ES8311 オーディオコーデックチップ、MEMS マイク、1W スピーカー、3.5mm オーディオインターフェースを統合し、音声インタラクションとオーディオ出力に対応しています。さらに、6 軸姿勢センサー BMI270、赤外線送信 LED、microSD カードスロットを搭載し、HY2.0-4P Grove インターフェースと EXT 2.54-14P 拡張バスを備えています。構造的にはマグネット吸着とレゴ穴互換設計に対応しています。

Cap LoRa-1262 はキットの通信拡張モジュールとして、EXT 2.54-14P インターフェースを介して Cardputer-Adv に接続し、ホストから給電・駆動されるプラグアンドプレイ仕様です。SX1262 LoRa ソリューションを採用し、868～923MHz 帯域に対応、-147dBm の受信感度と +22dBm の送信出力を備え、RP-SMA 外部アンテナとシールドカバーにより長距離通信の耐干渉性を確保しています。また、AT6668 GNSS モジュールと内蔵セラミックアンテナを統合し、GPS、BeiDou、GLONASS、GALILEO などの複数衛星システムによる測位に対応しています。モジュールには HY2.0-4P インターフェースも搭載されており、外部センサーの接続にも利用できます。

Cardputer Mesh Kit は Meshtastic ファームウェアをプリインストールしており、開封後すぐに使用可能で、複雑な開発なしに LoRa Mesh ネットワークへ迅速に接続できます。Cardputer-Adv と Cap LoRa-1262 の連携により、設定が簡単で測位も直感的に行え、アウトドア通信、ノード展開、位置追跡、産業巡回点検などのシーンに適しています。

クイックスタート

Meshtastic チュートリアル

Meshtastic チュートリアル

本チュートリアルでは、Cardputer Mesh Kit を使用して Meshtastic を利用する方法を紹介します。

UiFlow2

UiFlow2

本チュートリアルでは、UiFlow2 グラフィカルプログラミングプラットフォームを使用して Cardputer-Adv を制御する方法を紹介します。

Arduino IDE

Arduino IDE

本チュートリアルでは、Arduino IDE を使用して Cardputer-Adv をプログラミング制御する方法を紹介します。

特徴

コアホスト（Cardputer-Adv）：

• Stamp-S3A コアコントローラー（ESP32-S3FN8）
• 56 キーキーボード、160gf の快適なキータッチ
• 1.14" LCD スクリーン（240x135px）
• ES8311 オーディオコーデックチップ + NS4150B アンプ + 1W スピーカー + MEMS マイク
• 3.5mm オーディオ出力インターフェース
• 6 軸姿勢センサー BMI270
• 赤外線送信 LED
• microSD カードスロット
• 内蔵 1750mAh リチウムバッテリー
• HY2.0-4P Grove インターフェース + EXT 2.54-14P 拡張バス
• 背面マグネット吸着設計、レゴ穴互換

通信拡張モジュール（Cap LoRa-1262）：

• LoRa 変調技術 + GNSS グローバル測位システム
• 動作周波数 868 ~ 923 MHz
• 受信感度 -147 dBm、送信出力 +22 dBm
• 外部 RP-SMA アンテナインターフェース、内蔵セラミック GPS アンテナ
• GPS / QZSS / BD2 / BD3 / GAL / GLO マルチシステム測位対応
• HY2.0-4P 拡張インターフェース（外部センサー接続用）

開発プラットフォーム：

• Arduino
• UiFlow2
• ESP-IDF
• PlatformIO

含まれるもの

• 1 x Cardputer-Adv（グリーンバックシェルバージョン）
• 1 x Cap LoRa-1262
• 1 x LoRa ラバーダックアンテナ（RP-SMA インターフェース）
• 2 x M2 * 4mm ボルト (キャップヘッド、メタルスレッド)
• 1 x 六角レンチ L 型 1.5mm (M2ネジ用)
• 1 x 安全警告シール

アプリケーション

• 遠隔 GPS トラッカー
• アウトドアメッシュネットワーク通信
• 機能検証・プロトタイプ設計
• 産業制御・オートメーション
• スマートシティ / スマートホーム
• 車載測位・ナビゲーション
• 組み込みシステム開発・学習

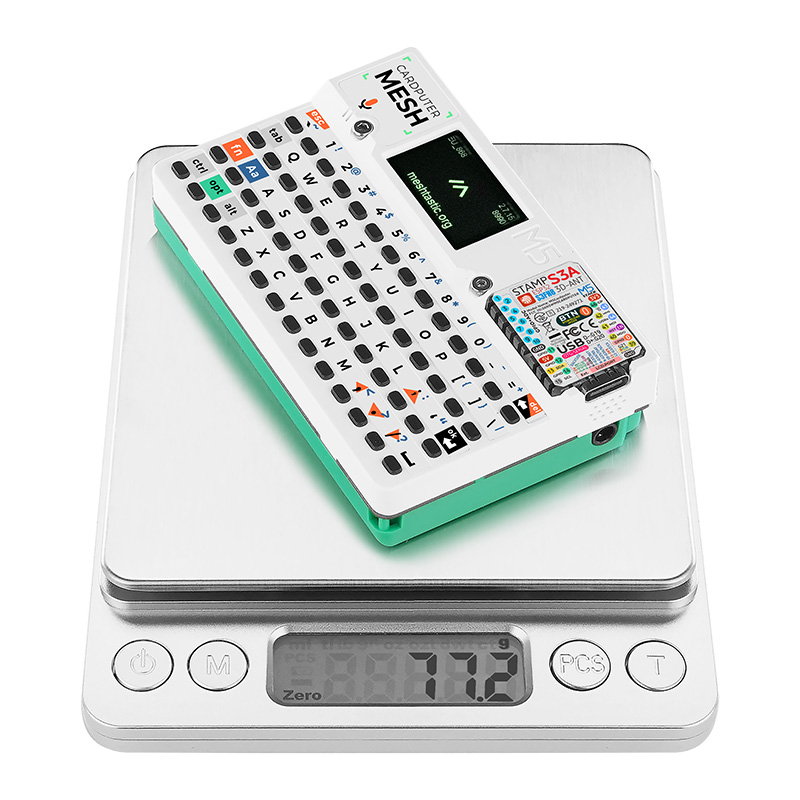

仕様

操作説明

Cardputer-Adv ダウンロードモードへの移行

Cardputer-Adv 側面のスイッチを OFF にし、G0 ボタンを押しながら電源を入れ、離すとデバイスがダウンロードモードに入ります。

充電に関する注意事項

充電時は電源スイッチを ON に切り替えてください。

組み立て手順

Cap LoRa-1262 は EXT 2.54-14P インターフェースを介して Cardputer-Adv に接続します：

1. Cardputer-Adv の底面を上に向け、EXT 2.54-14P インターフェース（14 ピンソケット）を確認します。
2. Cap LoRa-1262 の対応するピンヘッダーをインターフェースに合わせ、完全に挿入されるまで軽く押し込みます。
3. LoRa ラバーダックアンテナを Cap LoRa-1262 の RP-SMA アンテナインターフェースにねじ込みます。

ピンマップ

Cardputer-Adv EXT 2.54-14P

Cardputer-Adv LCD

Cardputer-Adv Audio

Cardputer-Adv IMU

Cardputer-Adv IR

Cardputer-Adv Battery

Cardputer-Adv Keyboard

Cardputer-Adv microSD

Cardputer-Adv HY2.0-4P

Cap LoRa-1262 Cap-Bus

LoRa モジュールの初期化には以下の操作が必要です：

• RF アンテナスイッチの有効化：PI4IOE IO エキスパンダーチップの P0 をハイレベルに設定

Cap LoRa-1262 HY2.0-4P

回路図

• Cardputer-Adv 回路図 PDF
• Stamp-S3A 回路図 PDF
• Cap LoRa-1262 回路図 PDF
• Stamp LoRa-1262 Mini 回路図 PDF

1/7

製品サイズ

• Cardputer-Adv 製品サイズ PDF
• Cap LoRa-1262 製品サイズ PDF

1/2

構造ファイル

• Cardputer-Adv 構造ファイル

データシート

• ESP32-S3
• ST7789V2
• ES8311
• NS4150B
• BMI270
• SX1262
• ATGM336H-6N
• CASIC マルチモード衛星測位受信機プロトコル仕様

ソフトウェア

Arduino

• Cardputer-Adv Arduino クイックスタート
• Cap LoRa-1262 Arduino クイックスタート
• Cardputer-Adv Arduino ドライバライブラリ
• Cap LoRa-1262 LoRa ドライバライブラリ (RadioLib)
• Cap LoRa-1262 GPS ドライバライブラリ (TinyGPSPlus)

UiFlow2

• Cardputer-Adv UiFlow2 クイックスタート
• Cap LoRa-1262 UiFlow2 ドキュメント

PlatformIO

[env:m5stack-cardputer-mesh-kit]
platform = espressif32@6.12.0
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
build_flags =
    -DESP32S3
    -DCORE_DEBUG_LEVEL=5
    -DARDUINO_USB_CDC_ON_BOOT=1
          -DARDUINO_USB_MODE=1

lib_deps =
    M5Cardputer=https://github.com/m5stack/M5Cardputer
    RadioLib=https://github.com/jgromes/RadioLib
    TinyGPSPlus=https://github.com/m5stack/TinyGPSPlus

Easyloader

動画

• Cardputer Mesh Kit 製品紹介と使用事例
