Hat ADC

SKU:U069

解説

ADC HATは、M5StickC コントローラ専用に設計された C-HAT です。ADC ユニットと同様に、StickC 用の ADC コンバータ部品です。ADC コンバータチップ ADS1100 を搭載しており、完全差動 16 ビット、セルフキャリブレーション、デルタシグマ A/D コンバータです。ADS1100 は、設計および構成が極めて簡単で、最小限の労力で正確な計測を可能にします。
ADS1100 は、ゲイン調整可能なデルタ・シグマ A/D コンバータ・コア、クロック・ジェネレータ、および I2C インターフェースで構成されています。
ADS1100 自体は - 5 ~ +5 V の差動入力に対応していますが、本 IC の周辺回路設計に加えることで 0 ~ 12 V の入力に制限しています。

特徴

  • 入力 0-12V
  • ソフトウェア開発プラットフォーム: Arduino、UIFlow (Blockly、Python)
  • ADS1100
    • 16 ビット分解能
    • 連続自己校正
    • シングルサイクル変換
    • プログラマブル・ゲイン・アンプ・ゲイン = 1, 2, 4, または 8
    • 低ノイズ: 4μVp-p
    • プログラム可能なデータ・レート:8SPS〜128SPS
    • 内部システムクロック
    • I2C インタフェース:アドレス 0x48

含まれるもの

  • 1x ADC HAT
  • 1 x VH3.96-2P 端子
  • 1 x 両面テープ

アプリケーション

  • アナログ信号のキャプチャ

仕様

仕様 パラメータ
製品重量 6g
梱包重量 14g
製品サイズ 24 x 25 x 13mm
パッケージのサイズ 40 x 42 x 30mm

EasyLoader

EasyLoader をダウンロード

1.EasyLoader はシンプルで高速なプログラムバーナーです。EasyLoader の各製品ページには、製品に関連するケースプログラムが用意されています。簡単な手順でマスターに焼き付けることができ、一連の機能検証を行うことができます。

2. ソフトウェアをダウンロードした後、ダブルクリックしてアプリケーションを実行し、M5 デバイスをデータケーブルでコンピュータに接続し、ポートパラメータを選択し、**"Burn"** をクリックすると書き込みが開始されます。(M5StickC の書き込みの場合、ボーレートを 750000 または 115200 に設定してください)

回路図

ピンマップ

M5StickC GPIO0 GPIO26 5V GND
HAT ADC SDA SCL 5V GND

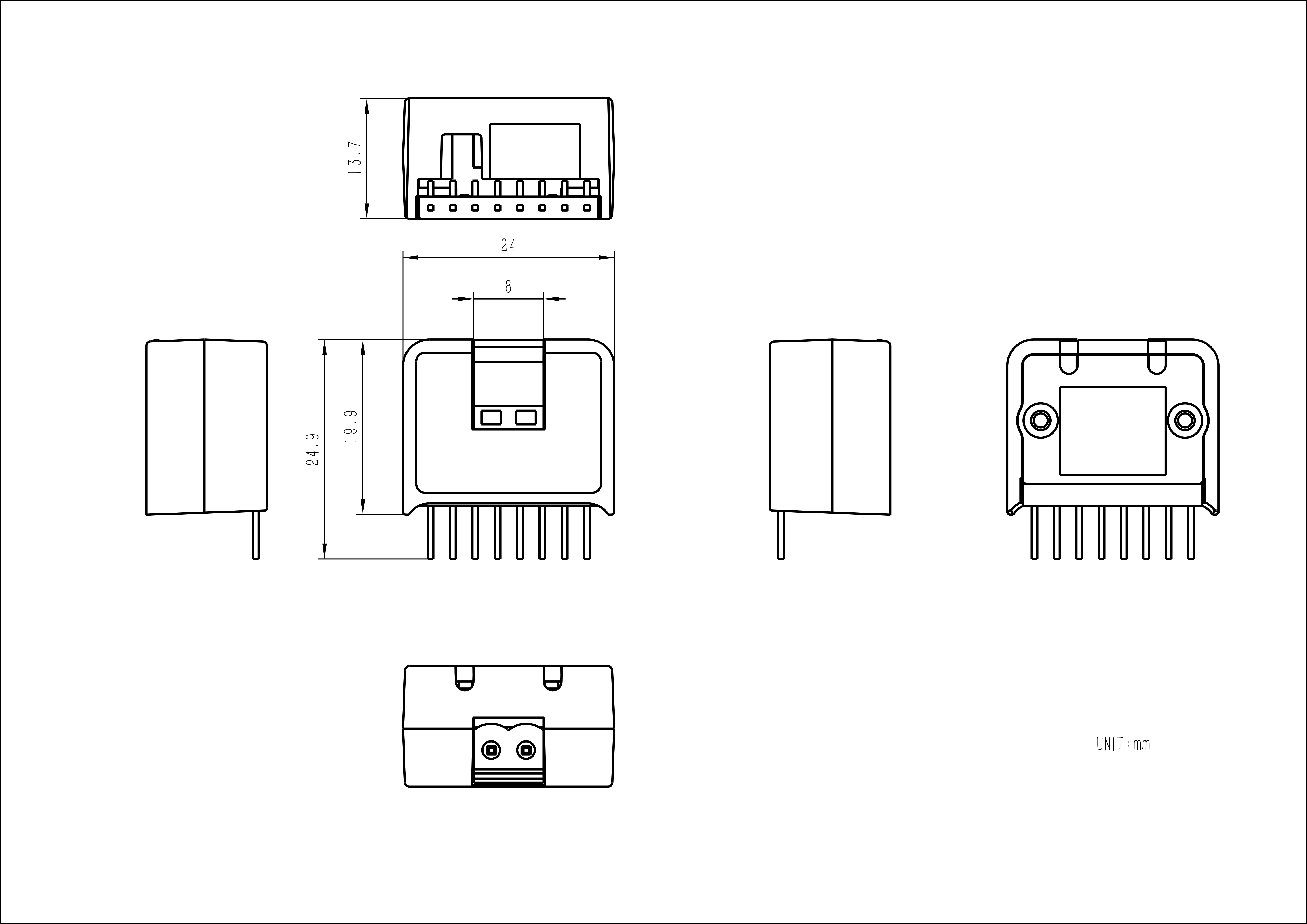

製品サイズ

Hat ADC模製品サイズ PDF

データシート

Example

Arduino

UIFlow

How to use Hat adc and related API instructions in the UiFlow1

UIFlow

http://flow.m5stack.com を開き、デモを読み込む
