Stamp-AddOn Cam0308
SKU:A178
説明
Stamp-AddOn Cam0308 は、Stamp-S3Bat に対応する CMOS カメラ拡張モジュールです。0.3MP GC0308 イメージセンサを搭載し、L 字型のフレキシブル FPC ケーブルを採用、0.4mm-24P B2B ボード・トゥ・ボードコネクタを介してメインボードと接続します。レンズ側面には金属製の固定穴があります。本モジュールは 8 ビット DVP パラレルインターフェースで画像を出力し、SCCB バスを介してセンサのレジスタを設定、QVGA（320 x 240）、VGA（640 x 480）の画像取り込みに対応します。小型軽量なため、スペースの限られた機器内への設置に適しており、画像取り込み、コードスキャン認識、ビジョン検査などの組み込みビジョンシーンで活用できます。
特徴
- Stamp-S3Bat に対応
- 0.3MP GC0308 CMOS イメージセンサ
- QVGA（320 x 240）、VGA（640 x 480）解像度に対応
- YCbCr 4:2:2、RGB565、Raw Bayer の画像出力フォーマットに対応
- 8 ビット DVP パラレル画像出力インターフェース
- SCCB 設定バス（I2C 電気的互換）
- L 字型フレキシブル FPC、0.4mm-24P B2B ボード・トゥ・ボードコネクタを統合
- 側面の金属製固定穴により、取り付け・固定が容易
含まれるもの
- 1 x Stamp-AddOn Cam0308
アプリケーション
- 組み込み画像取り込み
- QR コード認識
- 物体の輪郭・色検出
- ビデオ監視・ワイヤレス画像伝送
- IoT ビジョンセンサノード
仕様
| 仕様 | パラメータ |
|---|---|
| イメージセンサ | GC0308 CMOS |
| 有効画素数 | 0.3MP |
| 最大解像度 | 640 x 480 |
| レンズサイズ | 1/6.5 inch |
| 絞り | F2.8 ±5% |
| 画角 | 57.6° |
| 歪み | <1.0% |
| フォーカス方式 | 固定焦点 (FF) |
| 撮影範囲 | 20cm ~ ∞ |
| 対応解像度 | QVGA (320 x 240) / VGA (640 x 480) |
| 最大フレームレート | 30fps |
| 出力フォーマット | YCbCr 4:2:2、RGB565、Raw Bayer |
| 画像出力インターフェース | 8 ビット DVP パラレルインターフェース |
| 通信アドレス | I2C @ 0x21 |
| 接続方式 | 0.4mm-24P B2B コネクタ |
| 外部クロック | 20MHz |
| 製品サイズ | 37.4 x 16.3 x 4.1mm |
| 製品重量 | 0.5g |
| 梱包サイズ | 138.0 x 93.0 x 11.0mm |
| 梱包重量 | 3.4g |
操作説明
取り付け注意事項
カメラブラケットは金属製です。取り付け時は Stamp-S3Bat の FPC アンテナに近づけたり接触させたりしないでください。信号伝送が妨害され、機器が正常に動作しなくなるおそれがあります。
回路図
1/1
ピンマップ
| EXP.B2B | Stamp-AddOn Cam0308 | Stamp-S3Bat |
|---|---|---|
| 1 | MCLK | G46 |
| 2 | D7 | G40 |
| 3 | NC | G45 |
| 4 | D6 | G38 |
| 5 | RESET | G41 |
| 6 | D5 | G12 |
| 7 | NC | G43 |
| 8 | PCLK | G13 |
| 9 | VS | G42 |
| 10 | D4 | G14 |
| 11 | PWDN | G39 |
| 12 | D3 | G15 |
| 13 | GND | GND |
| 14 | D2 | G16 |
| 15 | HS | G17 |
| 16 | D1 | G18 |
| 17 | NC | G44 |
| 18 | D0 | G21 |
| 19 | SCL | G47 |
| 20 | 3V3 | 3V3 |
| 21 | GND | GND |
| 22 | SYS_VBUS (DC 3.7 ~ 5V) | SYS_VBUS |
| 23 | SDA | G48 |
| 24 | SYS_VBUS（DC 3.7 ~ 5V） | SYS_VBUS |

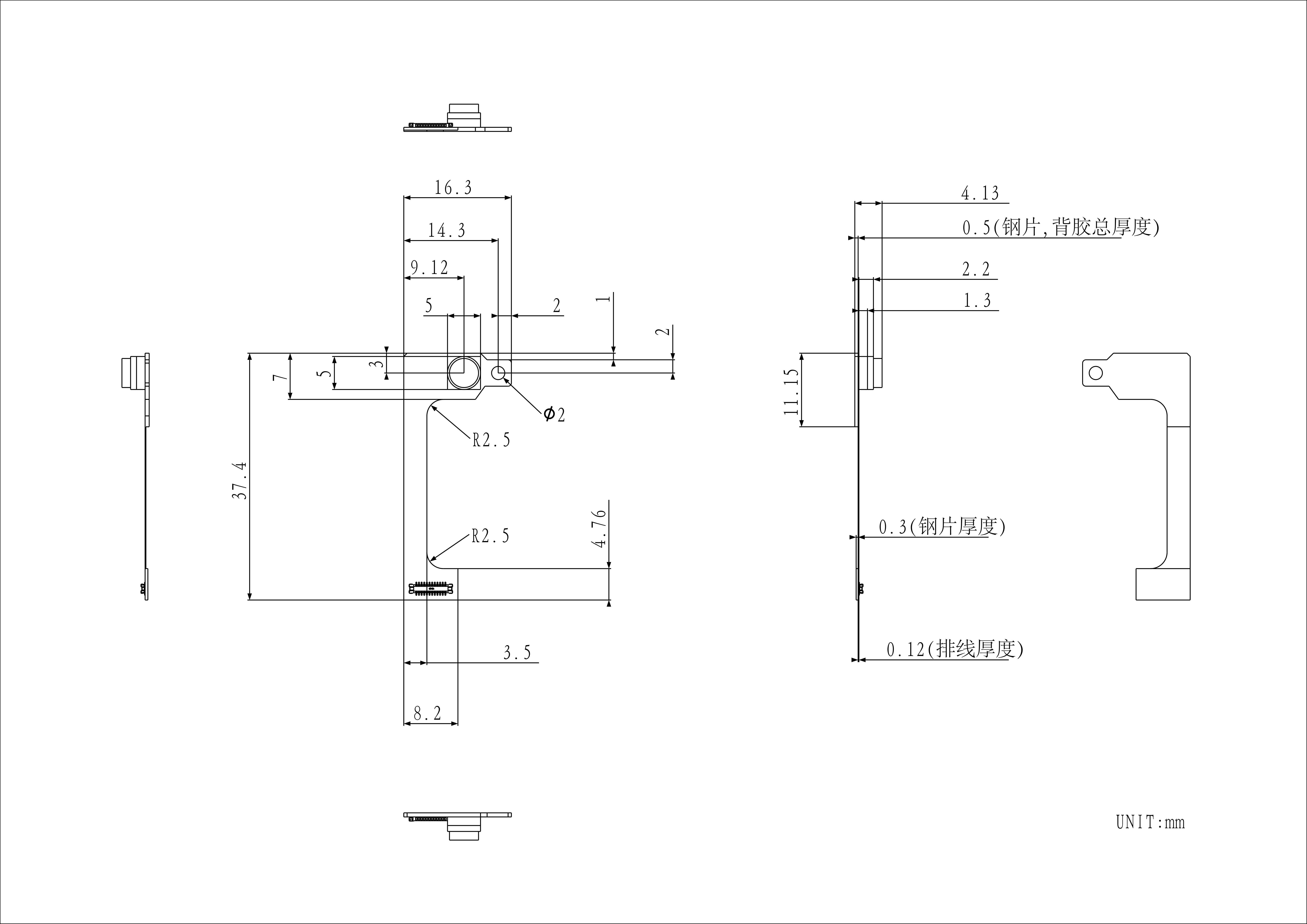

製品サイズ
データシート
ソフトウェア
Arduino
ESP-IDF
Home Assistant
その他
動画
製品比較
| 製品比較表 | Stamp-AddOn Cam3660  | Stamp-AddOn Cam0308 |
|---|---|---|
| イメージセンサ | OV3660 CMOS | GC0308 CMOS |
| 有効画素数 | 3MP | 0.3MP |
| 最大解像度 | 2048 x 1536 | 640 x 480 |
| 画角 | 60° | 57.6° |
| 絞り | F2.0 ±5% | F2.8 ±5% |
| 歪み | <1.5% | <1.0% |
| 出力フォーマット | JPEG、RAW RGB、RGB565/555/444、CCIR656、YCbCr 4:2:2 | YCbCr 4:2:2、RGB565、Raw Bayer |
| 画像出力インターフェース | 8 ビット DVP パラレルインターフェース | 8 ビット DVP パラレルインターフェース |
| 通信アドレス | I2C @ 0x3C | I2C @ 0x21 |
