Unit Limit
SKU:U145
説明
Unit Limit はリミットスイッチユニットで、スイッチレバーが外力で閉じられると、スイッチユニットのデジタル信号インターフェースが 3.3V の高レベルから 0V の低レベルに引き下げられ、MCU や他のメインコントローラ周辺機器にリミットトリガ信号を提供します。移動する機械装置に適用され、その行程の制御やエンドリミット保護に使用できます。
特徴
- 接点式リミットスイッチ
- 高性能かつ信頼性が高く、最大 40 万回の機械寿命
- 複数の機械的固定方法

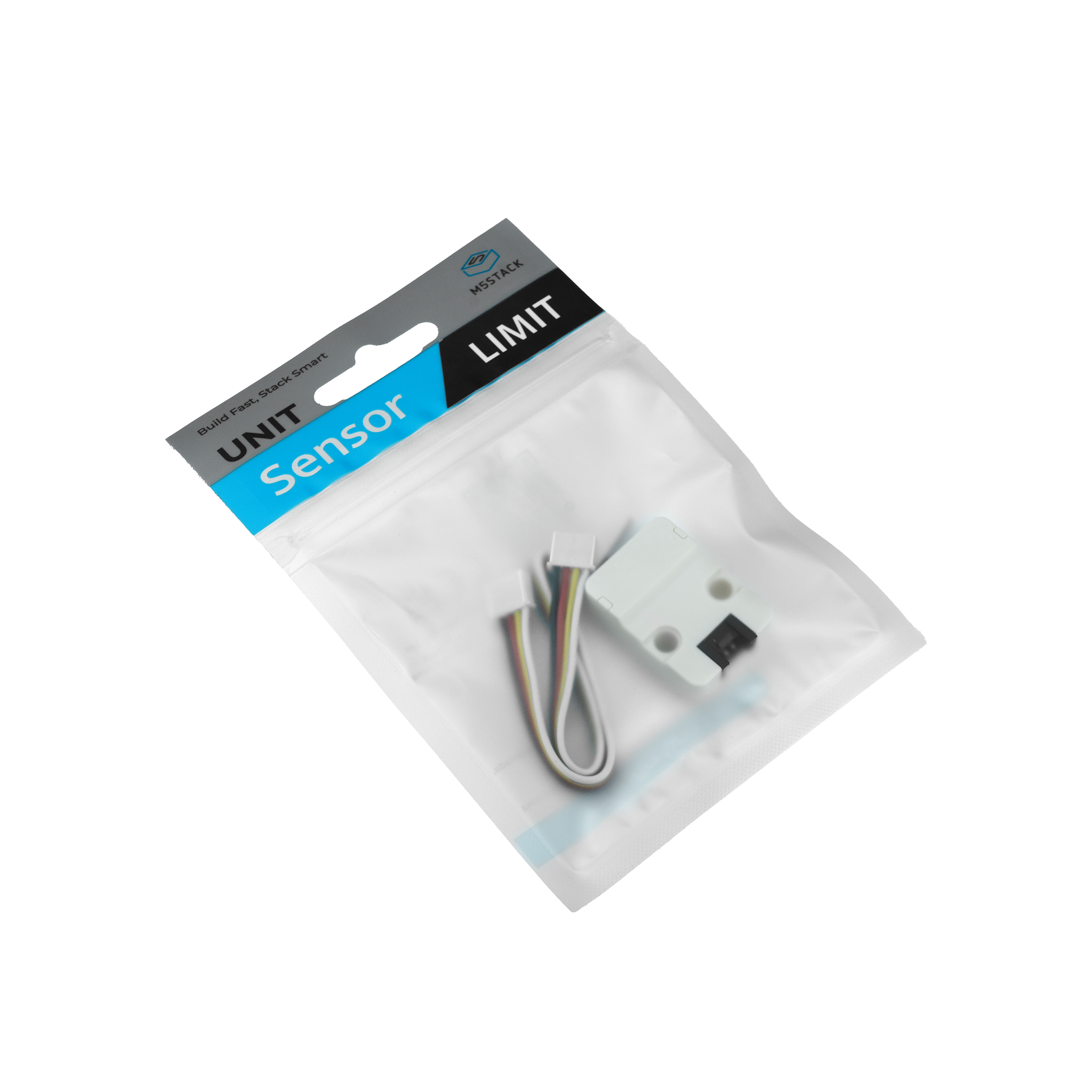

含まれるもの
- 1 x Unit limit
- 1 x HY2.0-4P Grove 接続ケーブル（20cm）
アプリケーション
- 非常停止制御／リミットスイッチ
- 3D プリンターのリミットスイッチ
仕様
| 仕様 | パラメータ |
|---|---|
| スイッチレバー長 | 16mm |
| 機械寿命 | 40 万回 |
| 動作電圧 | DC 5V |
| ボタン出力論理信号 | DC 3.3V |
| 待機電流 | DC 5V@2mA |
| 動作電流 | DC 5V@3mA |
| 製品サイズ | 32.0 x 24.0 x 9.5mm |
| 製品重量 | 6.1g |
| 梱包サイズ | 138.0 x 93.0 x 10.5mm |
| 梱包重量 | 11.5g |
回路図
1/1
ピンマップ
Unit Limit
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.B | GND | 5V | NC | Digital Output |
製品サイズ
ソフトウェア
Arduino
UiFlow1
UiFlow2
EasyLoader
| Easyloader | ダウンロードリンク | 備考 |
|---|---|---|
| Unit Limit Test Easyloader | download | / |
