Unit MQ

SKU:U199

説明

Unit MQ は、半導体ガスセンサー（MQ-5）をベースに設計された可燃性ガス検出ユニットです。内部には MCU（STM32G030F6P6）が統合されており、主にプロパン、メタンなどの可燃性ガスの検出に使用されます。このユニットは I2C 通信インターフェースを介して様々なマイコンデバイスと通信でき、内部リファレンス電圧、センサー電圧、12 ビットおよび 8 ビットの ADC 生データ、ファームウェアバージョン、サーミスタ温度などの情報を取得可能です。センサーに適した動作温度に到達させるために、連続加熱モードと間欠加熱モードの 2 種類の加熱方式をサポートします。連続加熱モードではより早く作動温度に到達し、データ応答も迅速です。間欠加熱モードでは加熱周期を柔軟に設定でき、デバイスの消費電力を最適化します。本製品は、スマートホーム、空気質監視、産業安全など、多様な安全および監視用途に適しています。

特徴

STM32 コアマイコン内蔵
I2C 通信インターフェース
液化ガス、メタンなど多様な可燃ガス検出対応
連続加熱および設定可能周期の間欠加熱モードに対応
サーミスタ統合によるデバイス温度監視
内部リファレンス電圧およびセンサー電圧の読み取り可能
標準 MQ センサーインターフェース、多様なセンサー（MQ-2、MQ-3、MQ-7、MQ-135 等）に対応
開発プラットフォーム：
- Arduino
- UiFlow2

含まれるもの

1 x Unit MQ
1 x HY2.0-4P Grove 接続ケーブル (20cm)

アプリケーション

スマートホーム
空気質検出
産業安全

仕様

仕様	パラメータ
MCU	STM32G030F6P6@32 ビット ARM Cortex-M0+ プロセッサ
センサー	MQ-5 可燃性ガスセンサー
通信インターフェース	I2C 通信 @0x11、アドレス設定可能
動作電流	オフモード：DC 5.02V@6.88mA 連続加熱モード：DC 5.05V@188.89mA
検出ガス	液化ガス、メタン
検出濃度	300 ~ 10000ppm（メタン、プロパン）
連続加熱モード推奨予熱時間	20s
製品サイズ	64.0 x 24.0 x 25.0mm

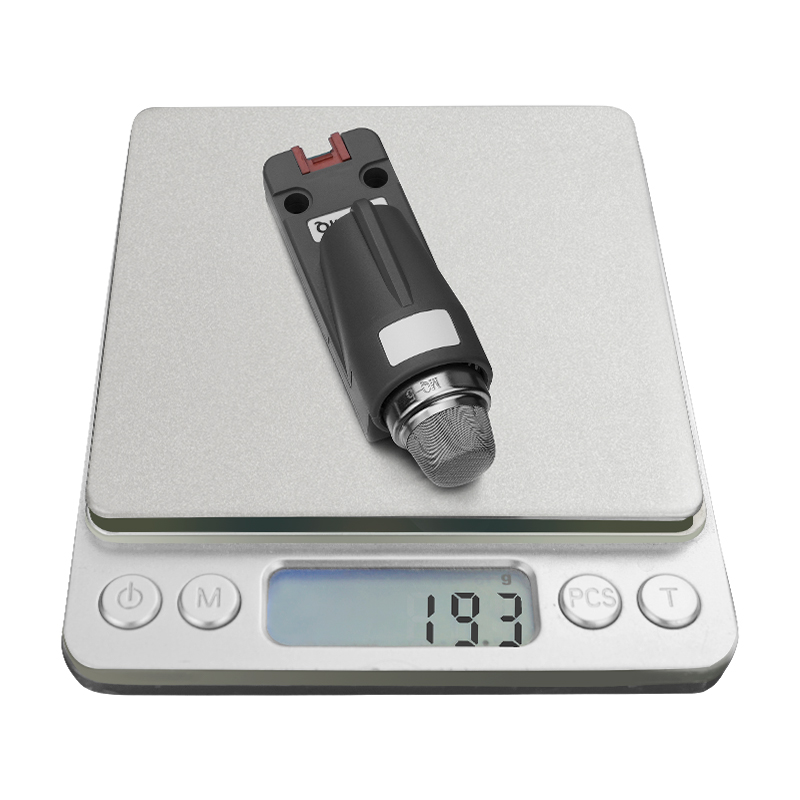

製品重量	19.3g
梱包サイズ	138.0 x 93.0 x 25.0mm
梱包重量	24.7g
