Air Quality v1.1

SKU:K131-V11

Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Preview
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail
Thumbnail

描述

Air Quality v1.1 是一款一体化低功耗空气质量监测装置。相对上一代，新版产品采用 Stamp-S3A 主控，在整机功耗与 Wi-Fi 天线上都进行优化提升。 设备配备 1.54 寸墨水屏，分辨率为 200 x 200 。内置多功能空气质量传感器 SEN55 和 CO2 传感器 SCD40，能监测空气中的 PM1.0、PM2.5、PM4、PM10 颗粒物、温度、湿度、VOC 和 CO2 浓度。内置 600mAh 锂电池及 RTC 低功耗电源管理电路，能实现休眠及定时唤醒。出厂固件支持上传空气质量数据至 M5Stack Ezdata 云平台，为用户提供便捷的远程云端数据查看功能。底部结构提供 LEGO 兼容安装孔、吸附磁铁和 4 个插拔式挂耳，支持多种固定方式。适用于家庭、学校、工业现场、医学环境的等环境的空气监测。

教程 & 快速上手

快速上手 快速上手
快速上手
介绍 Air Quality v1.1 的使用教程。
Arduino IDE Arduino IDE
Arduino IDE
本教程将向你介绍，如何通过 Arduino IDE 编程控制 Air Quality v1.1 设备。
UiFlow2 UiFlow2
UiFlow2
本教程将向你介绍，如何通过 UiFlow2 图形化编程平台控制 Air Quality v1.1 设备。
Home Assistant Home Assistant
Home Assistant
本教程介绍如何将 Air Quality V1.1 添加至 Home Assistant。

产品特性

  • Stamp-S3A 主控
  • SEN55 和 SCD40 传感器
  • 1.54 寸墨水屏 (分辨率 200 x 200)
  • 内置 600mAh 锂电池
  • HY2.0-4P 接口
  • EZDATA 云平台访问
  • RTC 定时唤醒
  • 开发平台
    • UiFlow2
    • Arduino IDE
    • ESP-IDF
    • PlatformIO

包装内容

  • 1 x Air Quality v1.1
  • 1 x 操作说明书

应用场景

  • 家庭环境监测
  • 工业自动化
  • 医疗场所
  • 科研实验室
  • 远程监测应用
  • 空调系统优化
  • 建筑工地

规格参数

规格 参数
SoC ESP32-S3FN8 @双核 Xtensa LX7 处理器
Flash 8MB
显示屏 GDEY0154D67@1.54"
分辨率 200 x 200px
SEN55 I2C 地址：0x69
SCD40 I2C 地址：0x62
环境检测类型 PM1.0、PM2.5、PM4、PM10 颗粒物、温度、湿度、VOC 和 CO2 浓度
RTC RTC8563
电池 600mAh@3.7V
按键 按键 A，按键 B，开机按键，复位与关机
Grove 接口 HY2.0-4P
蜂鸣器 板载无源蜂鸣器
固定结构 乐高安装孔、吸附磁铁和 4 个 M3 插拔式挂耳
工作温度 0 ~ 40°C
产品尺寸 72.0 x 56.0 x 26.5mm
产品重量 91.4g
包装尺寸 100.0 x 73.0 x 32.0mm
毛重 120.0g

操作说明

开关机操作

  • 开机：可通过按 "WAKE" 按钮，以及 RTC 定时触发的 IRQ 信号进行唤醒启动，在完成触发唤醒信号后，在程序初始化中需要设置 hold (G46) 引脚为高电平 (1) 对电源进行维持，否则设备将重新进入休眠状态。

  • 关机：在无 USB 外部供电时，按 RST 按键实现，或者无 USB 外部供电时，在程序运行中设置 HOLD (GPIO46)=0，即实现断电关机。

进入下载模式

如果要进入下载模式，请在先关机，然后按住 Stamp-S3A 上的 BooT 按键或 Air Quality v1.1 上 G0 键的同时插入 USB，通电之后再松开。

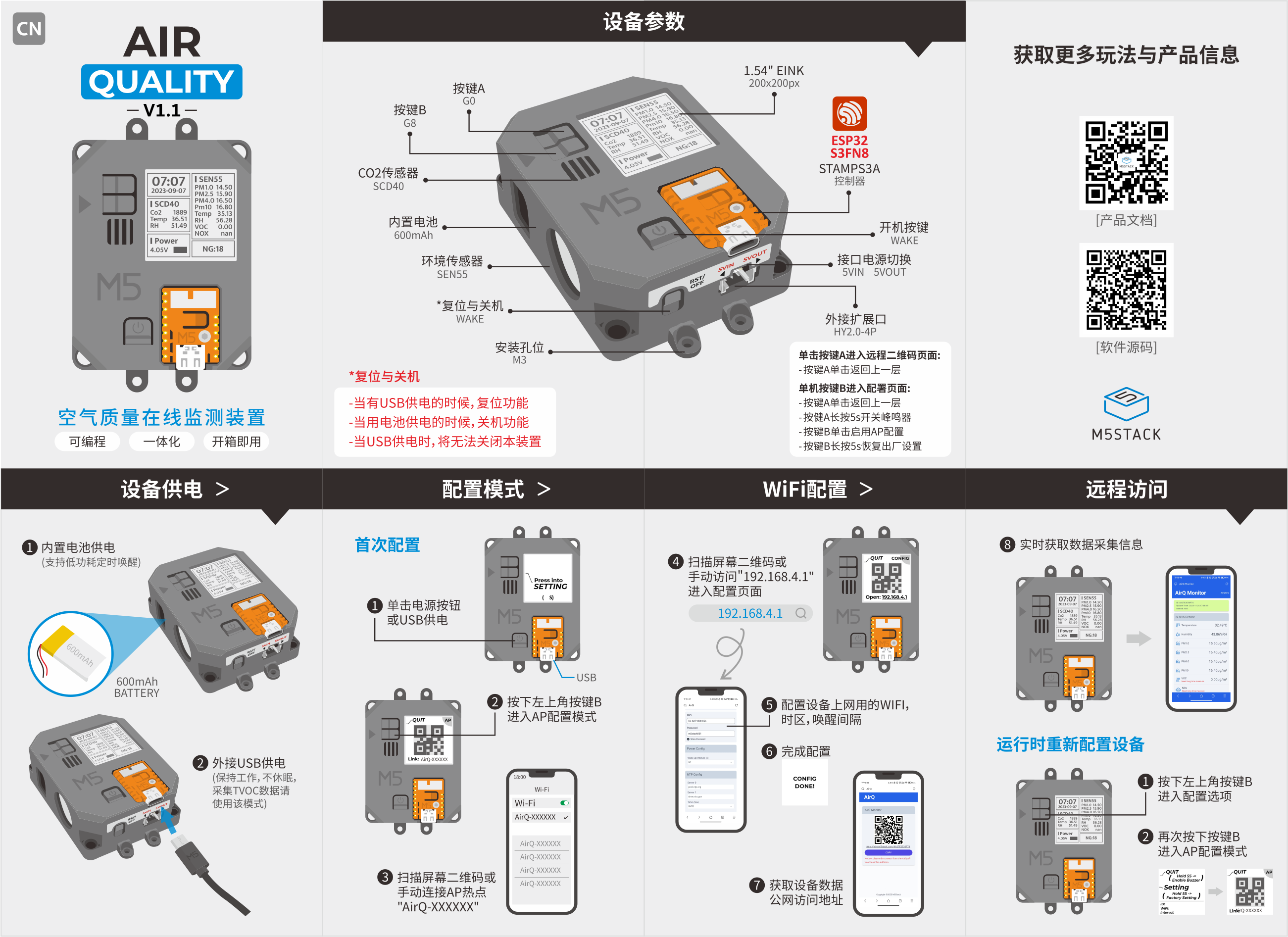

使用手册

原理图

Preview
Preview
1/2
Thumbnail
Thumbnail

管脚映射

电源控制

ESP32-S3 G10 G46 G42 G14
SEN55 POWER SWITCH AirPWREN
HOLD HOLD
WAKE WAKE
BATTERY DETECT G14

显示屏

ESP32-S3 G1 G2 G3 G4 G5 G6
GDEY0154D67 BUSY RST D/C CS SCK MOSI

输入交互

ESP32-S3 G9 G0 G8
BEEP beep
BUTTON A USER_A
BUTTON B USER_B

传感器

ESP32-S3 G11 G12
SEN55 SDA SCL
SCD40 SDA SCL
RTC8563 SDA SCL

HY2.0-4P

HY2.0-4P Black Red Yellow White
PORT.A GND 5V G13 G15

尺寸图

数据手册

软件开发

Arduino

UiFlow2

PlatformIO

[env:m5stack-stamp-s3]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
build_flags =
    -DESP32S3
    -DCORE_DEBUG_LEVEL=5
    -DARDUINO_USB_CDC_ON_BOOT=1
    -DARDUINO_USB_MODE=1

lib_deps =
    https://github.com/m5stack/M5Unified.git#develop
    https://github.com/m5stack/M5GFX.git#develop
    sensirion/Sensirion I2C SEN5X@^0.3.0
    sensirion/Sensirion I2C SCD4x@^0.4.0
    tanakamasayuki/I2C BM8563 RTC@^1.0.4
    mathertel/OneButton@^2.0.3
    bblanchon/ArduinoJson @ ^6.21.3

Easyloader

Easyloader 下载链接 备注
Air Quality v1.1 User Demo download /

其他

恢复出厂固件
若 Air Quality v1.1 设备先前烧录了 UiFlow 固件并进行了用户绑定，请在重新烧录 Air Quality v1.1 出厂固件前，在 UiFlow2 设备列表中对设备进行解绑，否则出厂固件运行时，数据可能无法正常上传至 Ezdata。

产品对比

产品对比表 Air Quality v1.1 Air Quality v1.1 Air Quality Air Quality
核心模组 Stamp-S3A Stamp-S3
天线设计 优化天线设计，信号接收更佳 常规天线设计
模组 Boot 按键 优化按键手感，按键采用 4.0 x 3.0 x 2.0mm 规格 按键规格 2.6 x 1.6 x 0.55mm
