Core2 v1.3

SKU:K010-V13

描述

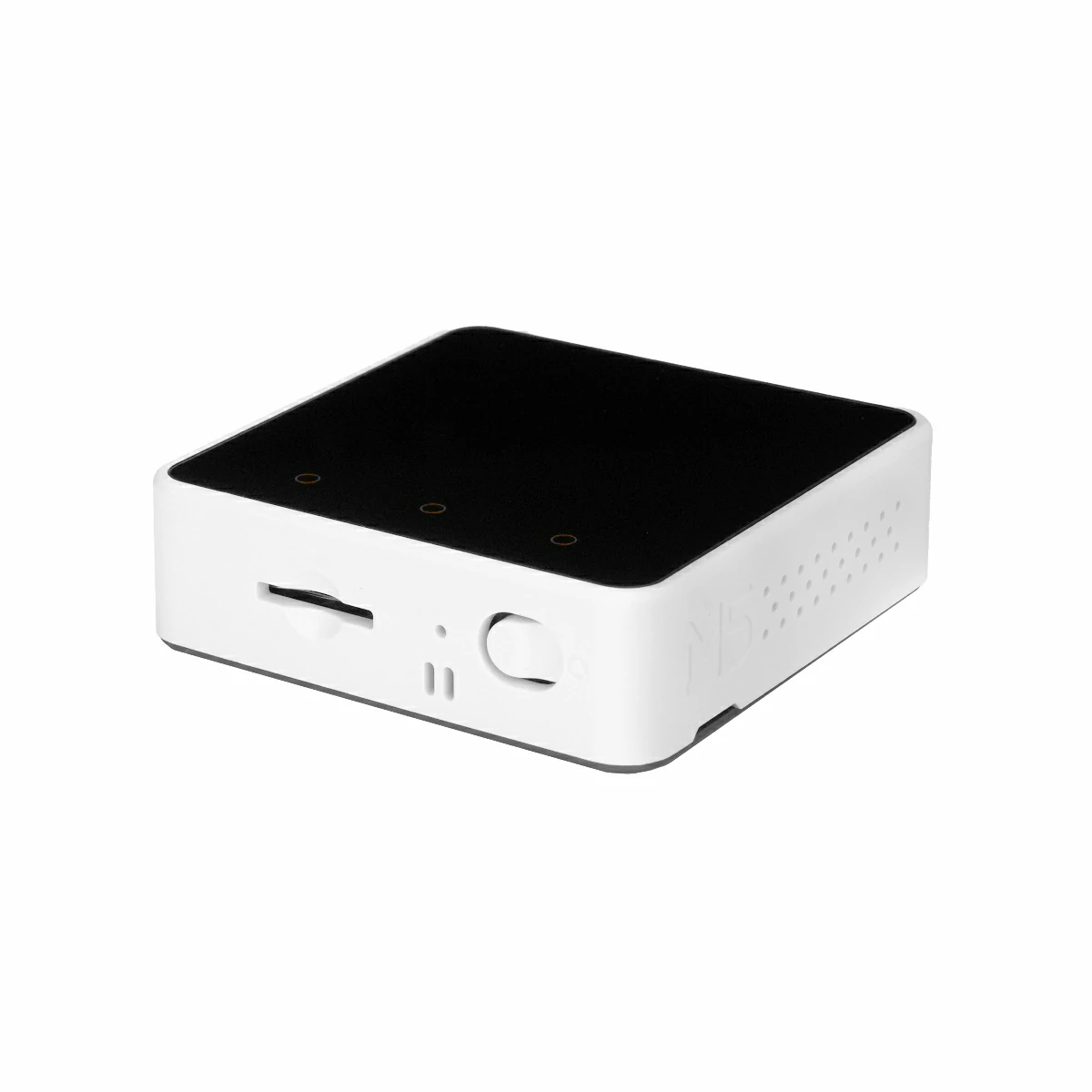

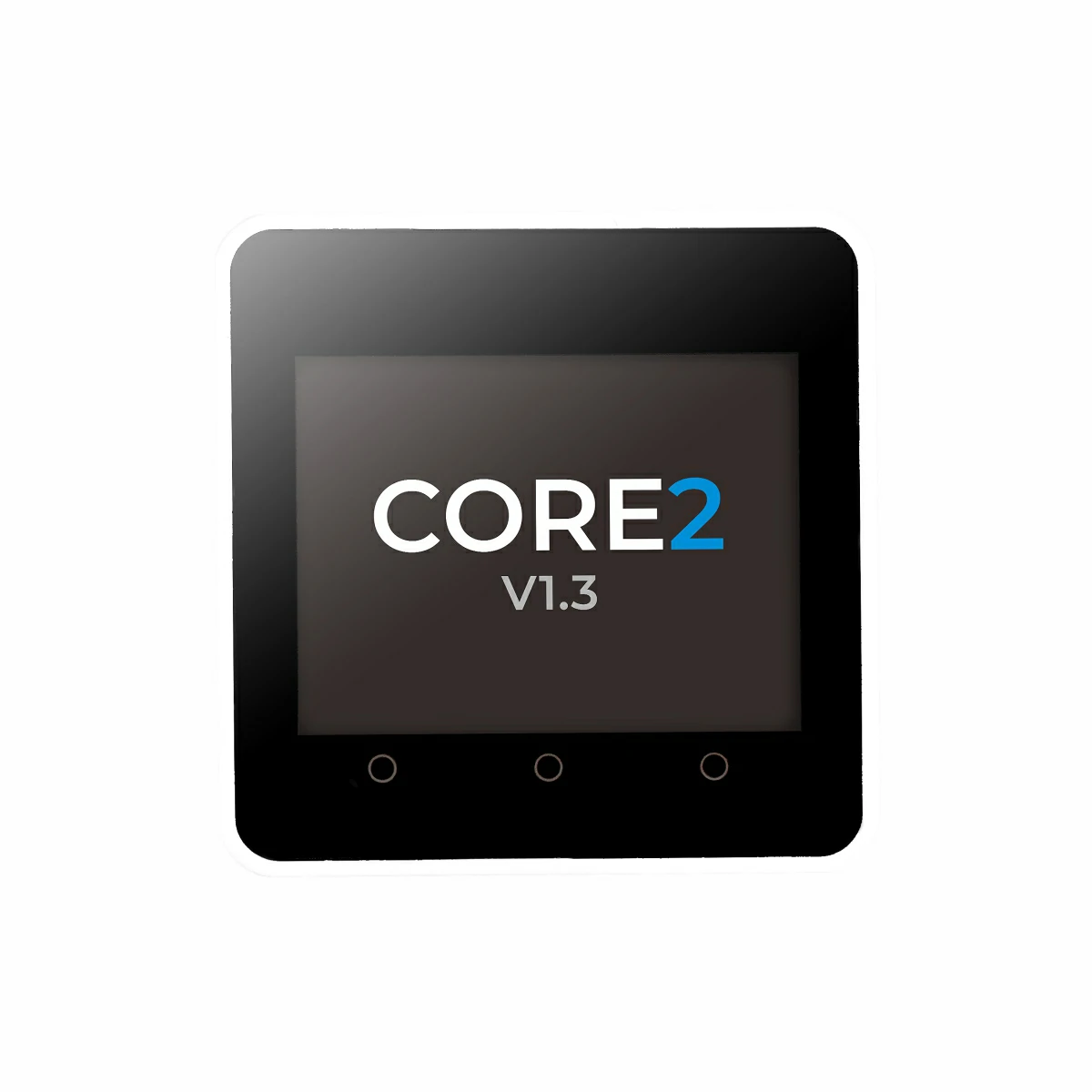

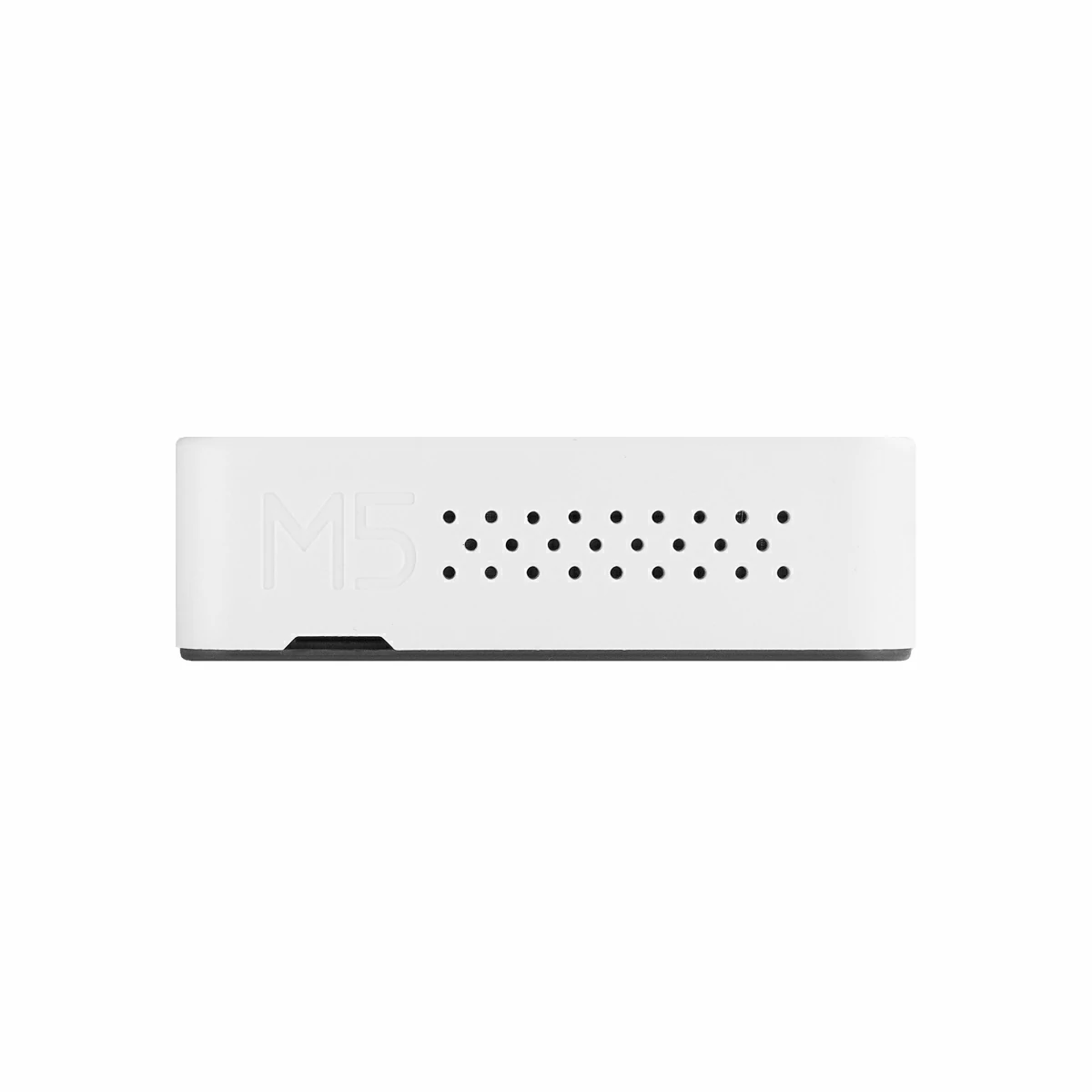

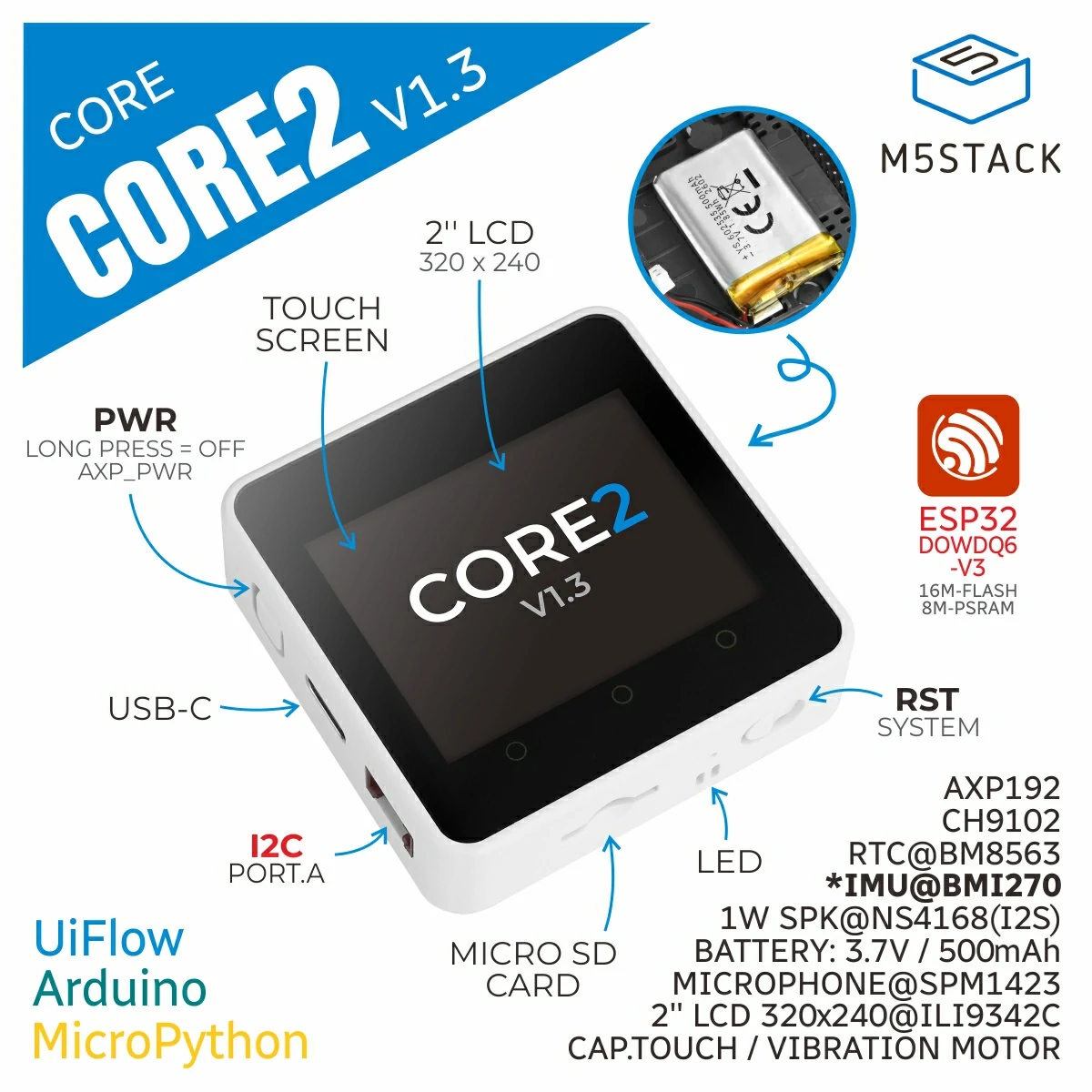

Core2 v1.3 是一款面向物联网应用的高集成度主控。内部集成 ESP32-D0WDQ6-V3 核心主控，搭载 Xtensa 双核 32 位 LX6 处理器，主频 240 MHz。板载 16MB Flash、8MB PSRAM，并支持 2.4 GHz Wi-Fi。该版本基于 Core2 v1.0 迭代，沿用 AXP192 电源管理芯片，在保持整机架构与兼容性的前提下，将背部扩展小板上的 6 轴 IMU 升级为 BMI270，以提升姿态检测精度与综合性能。人机交互方面，设备采用 2.0" 彩色电容触控屏幕；屏幕正面三处圆点为触摸热区，可编程映射为 3 颗虚拟按键。内置震动马达，便于触觉反馈。存储与音频方面，板载 microSD 卡槽与扬声器，音频经 I2S 数字接口与 NS4168 功放输出，有利于降低失真、改善听感。设备内置 RTC 实时时钟芯片，500mAh 锂电池。背部扩展小板集成 BMI270 六轴 IMU 与麦克风，可实现姿态感知与音频采集功能。本产品适用于物联网终端、人机交互设备、姿态检测及嵌入式多功能开发等场景。

教程 & 快速上手

UiFlow

本教程介绍如何通过 UiFlow 图形化编程平台控制 Core2 设备。

UiFlow2

本教程介绍如何通过 UiFlow2 图形化编程平台控制 Core2 设备。

Arduino IDE

本教程介绍如何通过 Arduino IDE 编程控制 Core2 设备。

注意事项

Core2 v1.3 自带的震动马达与 Base 系列底座在结构上存在干涉，为防止损坏设备，请勿将 Core2 v1.3 与 Base 系列功能底座堆叠使用。

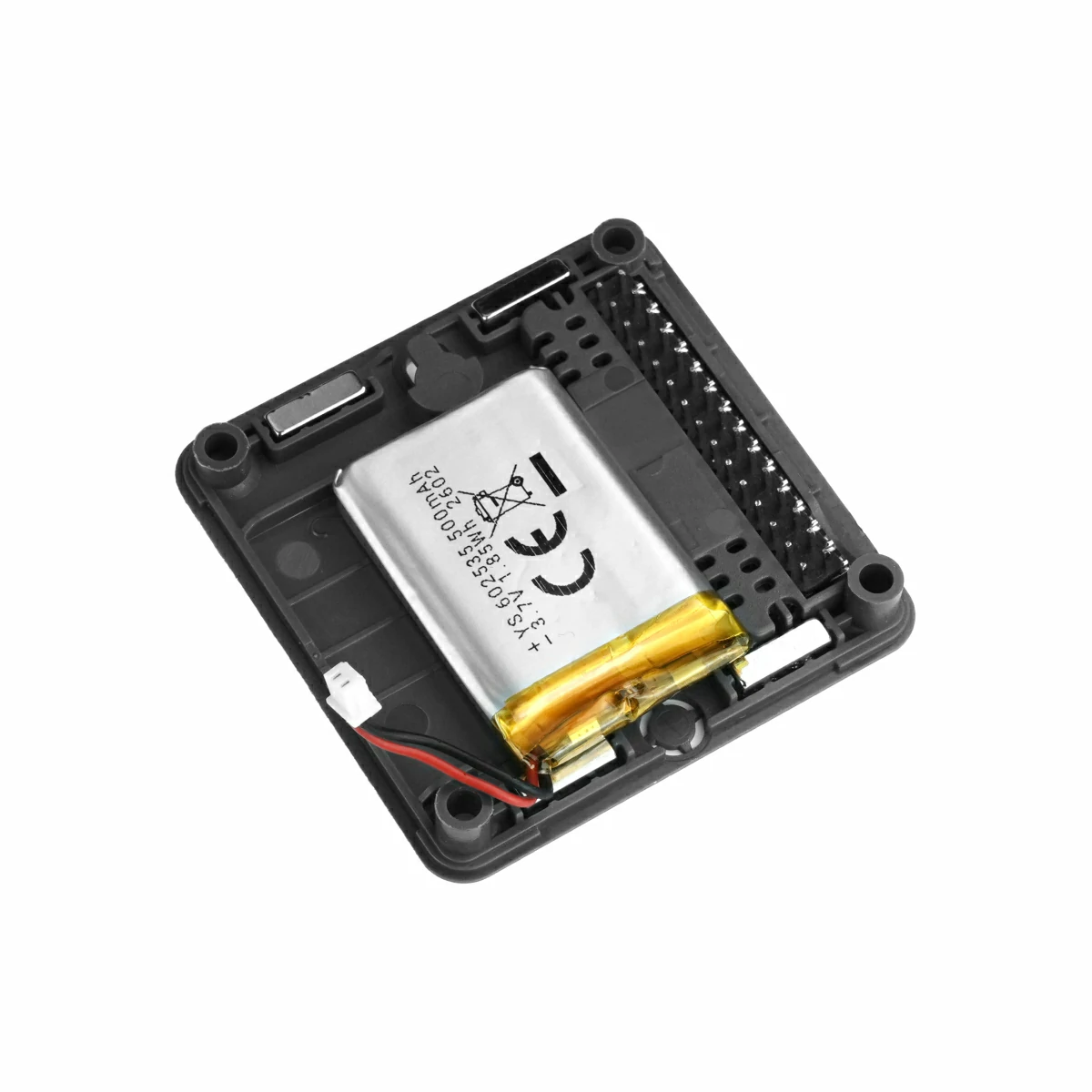

Core2 v1.3 与 M5 模块进行堆叠的时候，您需要拆卸 Core2 v1.3 的电池底部，如果需要保持底座的 I2S 麦克风，IMU 和电池功能并同时堆叠其他模块，则建议使用M5GO Bottom2。
部分屏幕边缘会存在触摸非线性的问题，可尝试使用M5Tool 来升级屏幕固件解决此问题。

产品特性

ESP32-D0WDQ6-V3 核心主控:
- 16MB Flash
- 8MB PSRAM
- 2.4 GHz Wi-Fi
人机交互
- 2.0" 彩色电容触控屏幕
- 内置扬声器
- 震动马达
独立外设拓展小板
- BMI270, 6 轴 IMU
- PDM 麦克风
AXP192 电源管理
RTC 时钟
内置 500mAh 锂电池
HY2.0-4P 拓展接口
microSD 插槽
开发平台
- UiFlow1
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO

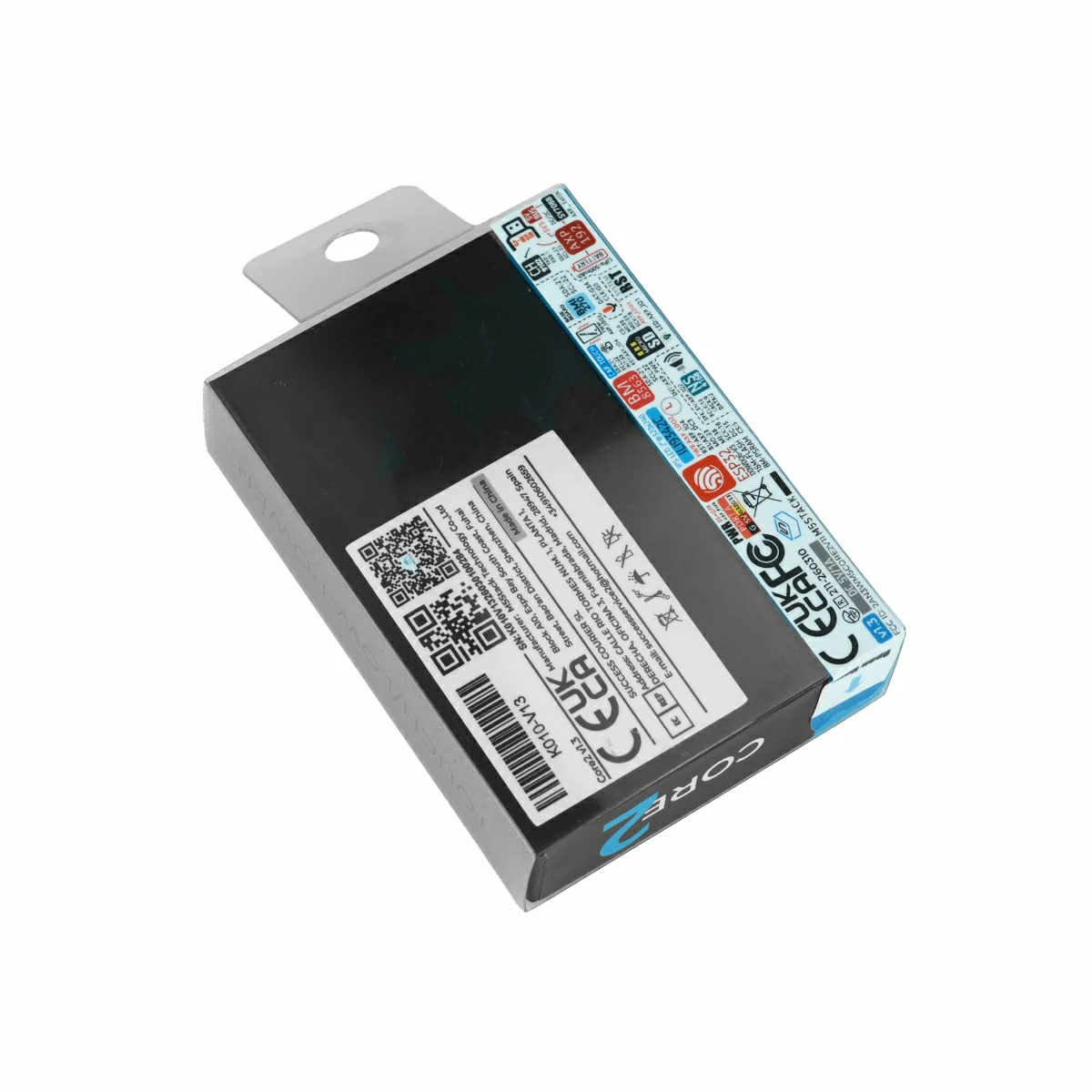

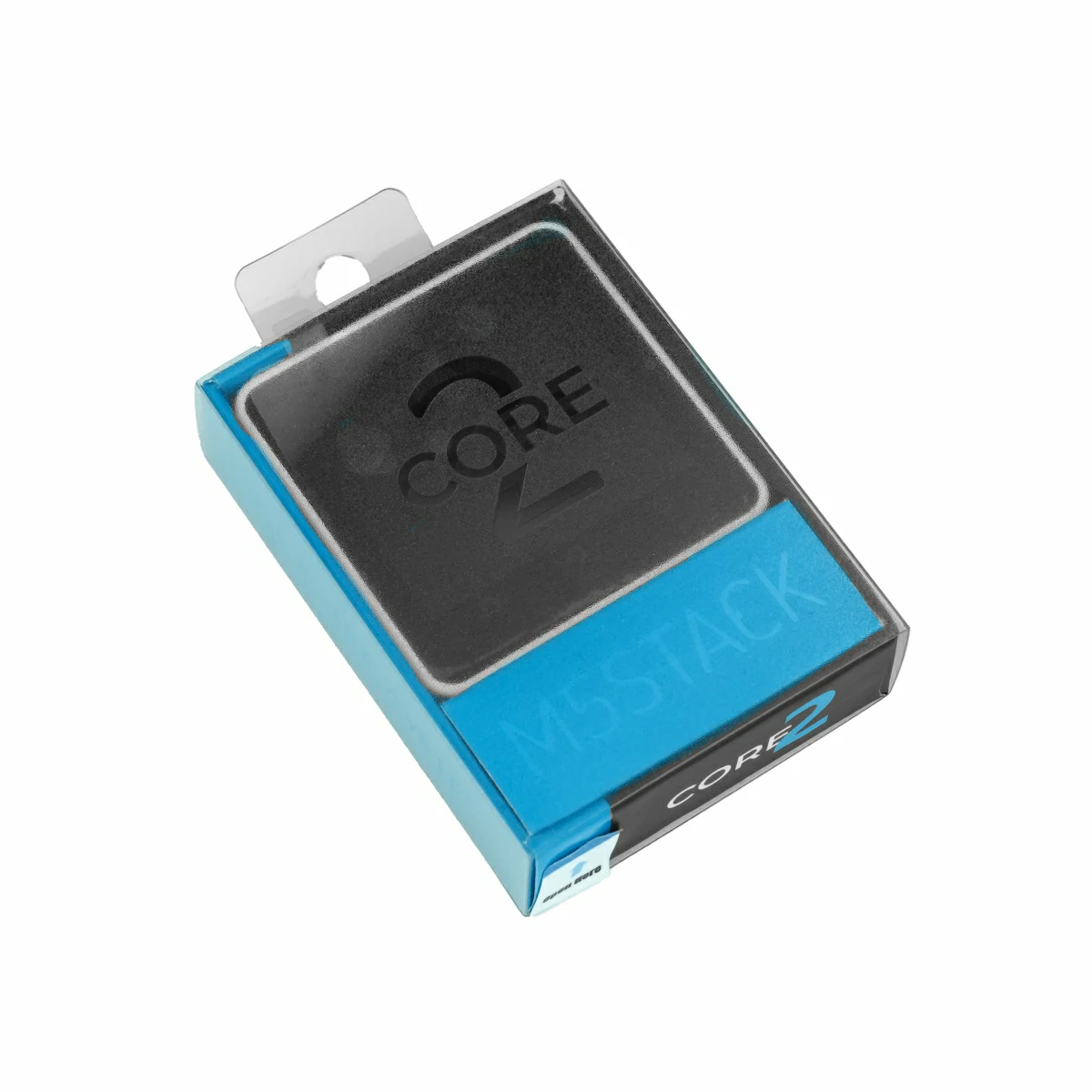

包装内容

1 x Core2 v1.3
1 x USB Type-C 连接线 (20cm)
1 x 内六角扳手 L 形 2.0mm (适配 M2.5 螺丝)

应用场景

物联网控制器
DIY 作品
智能家居设备

规格参数

规格	参数
SoC	ESP32-D0WDQ6-V3@双核处理器，主频 240MHz
Flash	16MB
PSRAM	8MB
Wi-Fi	2.4 GHz Wi-Fi
输入电压	5V @ 500mA
主机接口	USB Type-C x 1，GROVE (I2C+I/O+UART) x 1
LED	绿色电源指示灯
按键	电源键、RST 键、屏幕虚拟按键 x 3
震动提醒	震动马达
IPS LCD 屏幕	2.0"@320 x 240 ILI9342C
电容式触摸屏 IC	FT6336U
麦克风	SPM1423
I2S 功放	NS4168
IMU	BMI270
RTC	BM8563
PMU	AXP192
USB-TTL	CH9102F
锂电池	3.7V @ 500mAh
RTC 电池	MS412FE 3V 1.0mAh 可充电微型锂电池
充电参数	充电电流：0.219A 充满后电流（关机）:0.055A 充满电（开机）:0.147A
天线	2.4G 3D 天线
工作温度	0 ~ 60°C
底座螺丝规格	内六角沉头 M3
内部 PCB 板预留接口	电池接口（规格：1.25mm-2P）USB 线路接口（规格：1.25mm-4P）
产品尺寸	54.0 x 54.0 x 16.5mm
产品重量	58.8g
包装尺寸	80.0 x 59.9 x 21.6mm
毛重	88.2g

操作说明

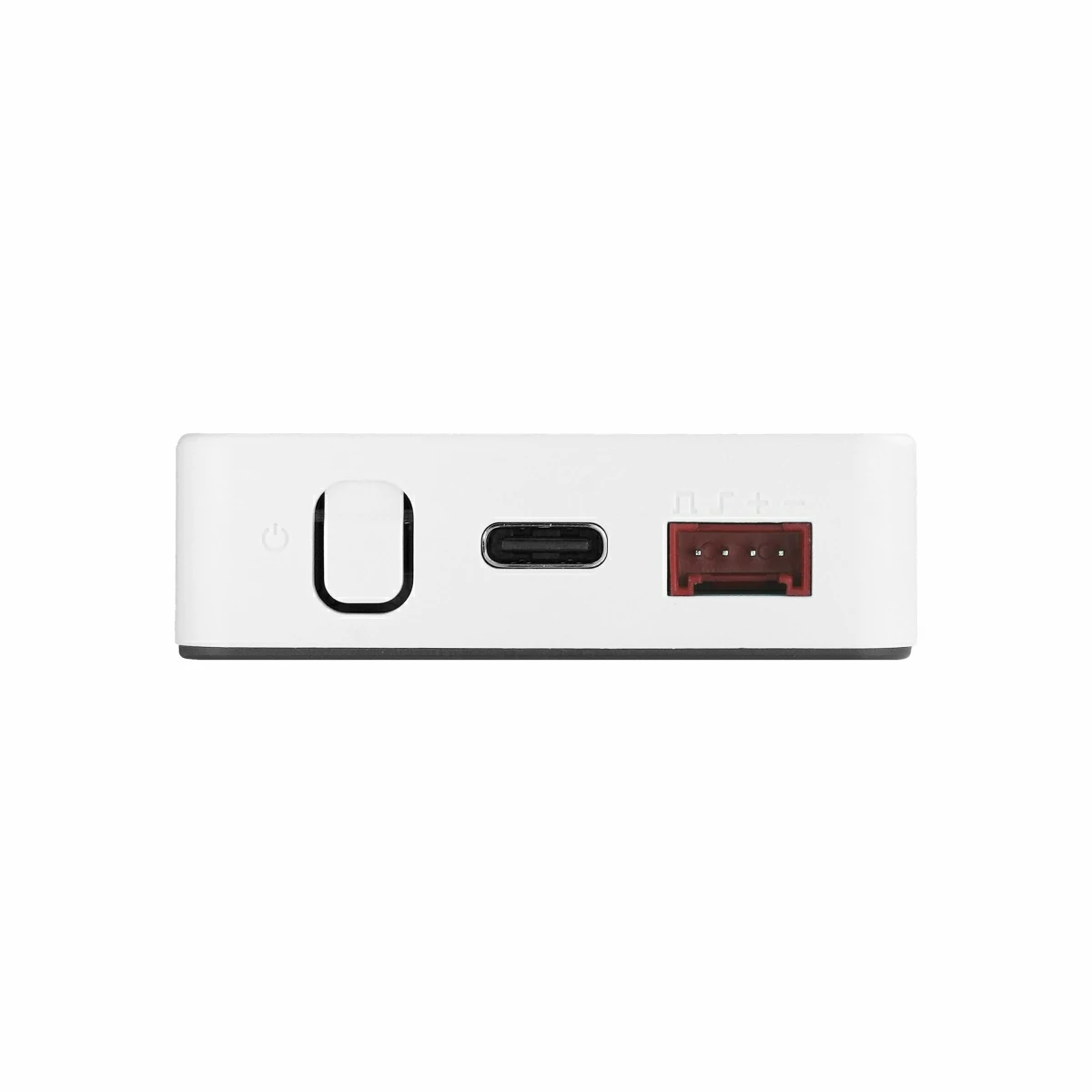

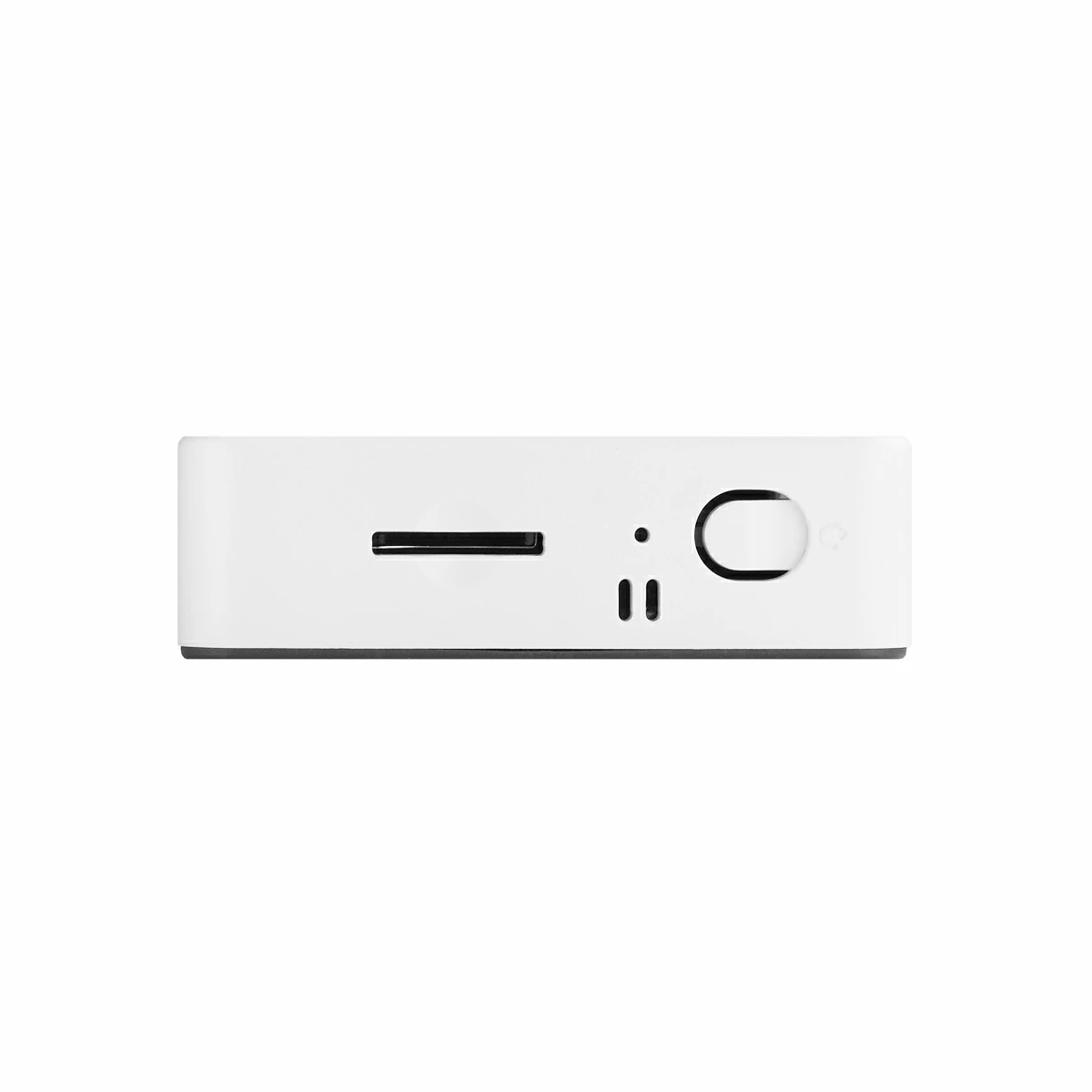

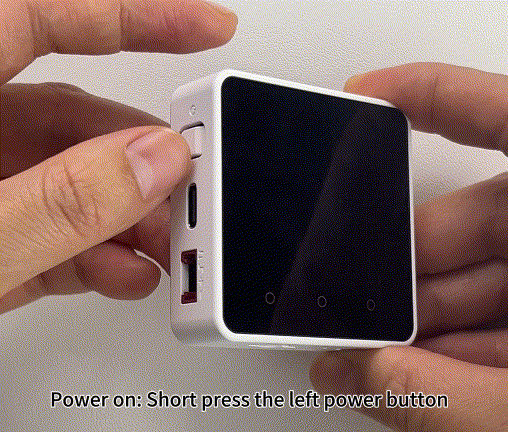

开关机

开机：单击左侧电源键
关机：长按左侧电源键
复位：单击底侧 RST 按键

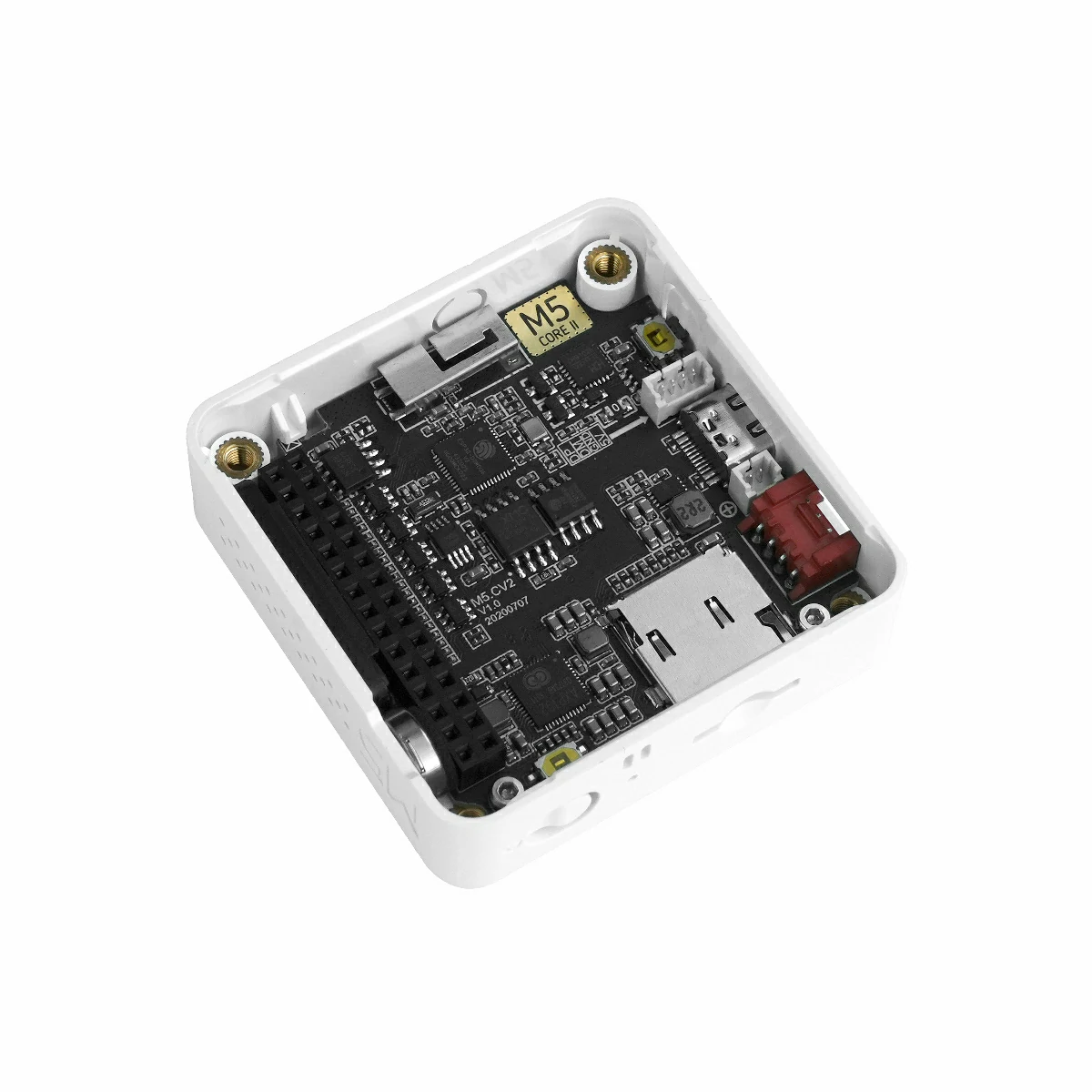

板载预留接口

Core2 v1.3 的 PCB 板上预留了 USB-TTL 芯片接口，与锂电池接口。

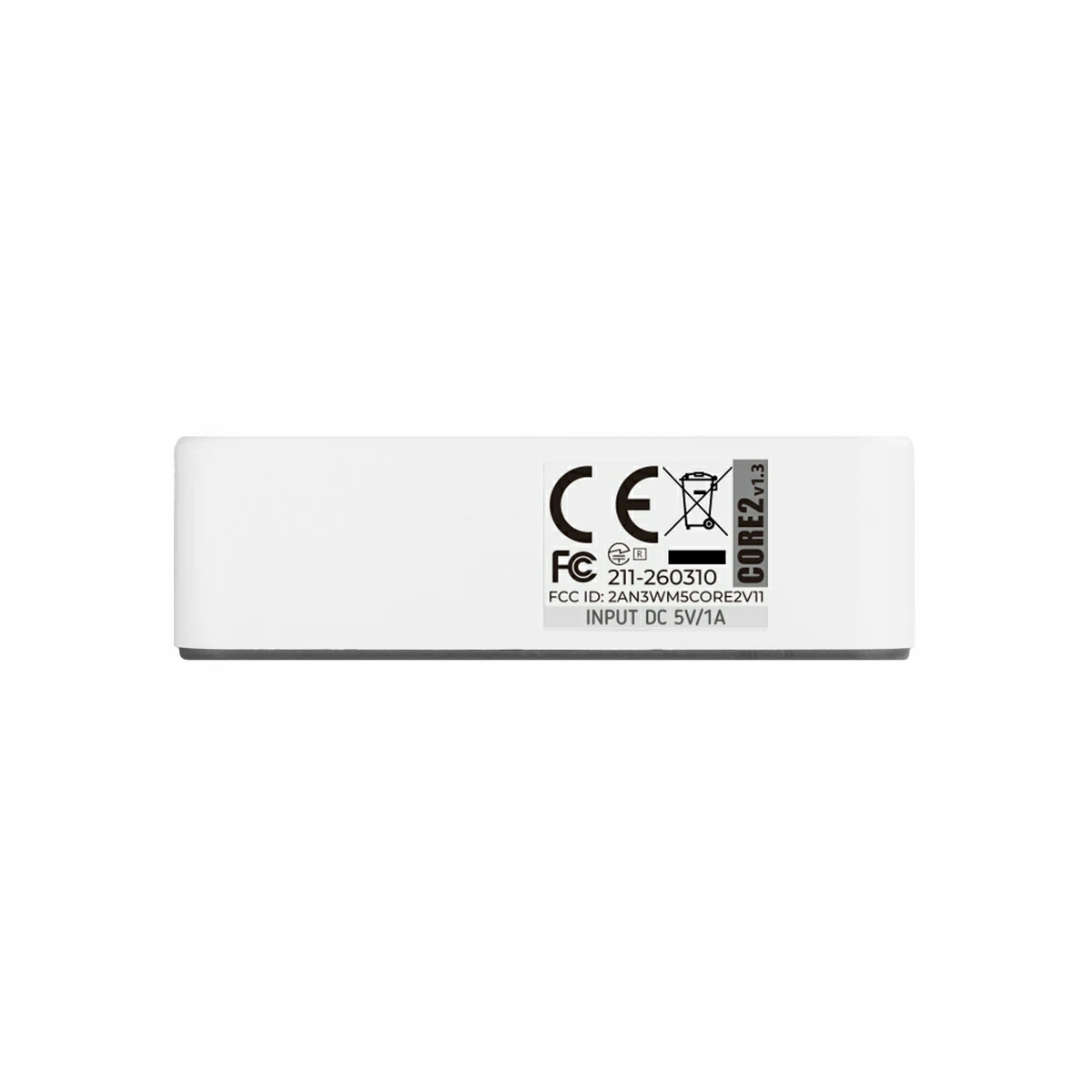

认证信息

CE/MIC/FCC/RCM
IEC62133

原理图

1/2

管脚映射

LCD

ESP32-D0WDQ6-V3	G38	G23	G18	G5	G15
ILI9342C	MISO	MOSI	SCK	CS	DC

AXP192	AXP_IO4	AXP_DC3	AXP_LDO2
ILI9342C	RST	BL	PWR

microSD

ESP32-D0WDQ6-V3	G38	G23	G18	G4
microSD	MISO	MOSI	SCK	CS

Touch

ESP32-D0WDQ6-V3	G21	G22	G39
FT6336U (0x38)	SDA	SCL	INT

AXP192	AXP_IO4
FT6336U	RST

Audio

ESP32-D0WDQ6-V3	G12	G0	G2	G34
NS4168	BCLK	LRCK	DATA
SPM1423		CLK		DATA

AXP192	AXP_IO2
NS4168	SPK_EN

AXP 电源指示灯 & 震动马达

AXP192	AXP_IO1	AXP_LDO3
Green LED	VCC
Vibration Motor		VCC

RTC

ESP32-D0WDQ6-V3	G21	G22
BM8563 (0x51)	SDA	SCL

AXP192	AXP_PWR
BM8563	INT

IMU（3 轴陀螺仪 + 3 轴加速计）

ESP32-D0WDQ6-V3	G21	G22
BMI270 (0x68)	SDA	SCL

内部 I2C 连接

ESP32-D0WDQ6-V3	G21	G22
BMI270 (0x68)	SDA	SCL
AXP192 (0x34)	SDA	SCL
BM8563 (0x51)	SDA	SCL
FT6336U (0x38)	SDA	SCL

HY2.0-4P

HY2.0-4P	Black	Red	Yellow	White
PORT.A	GND	5V	G32	G33

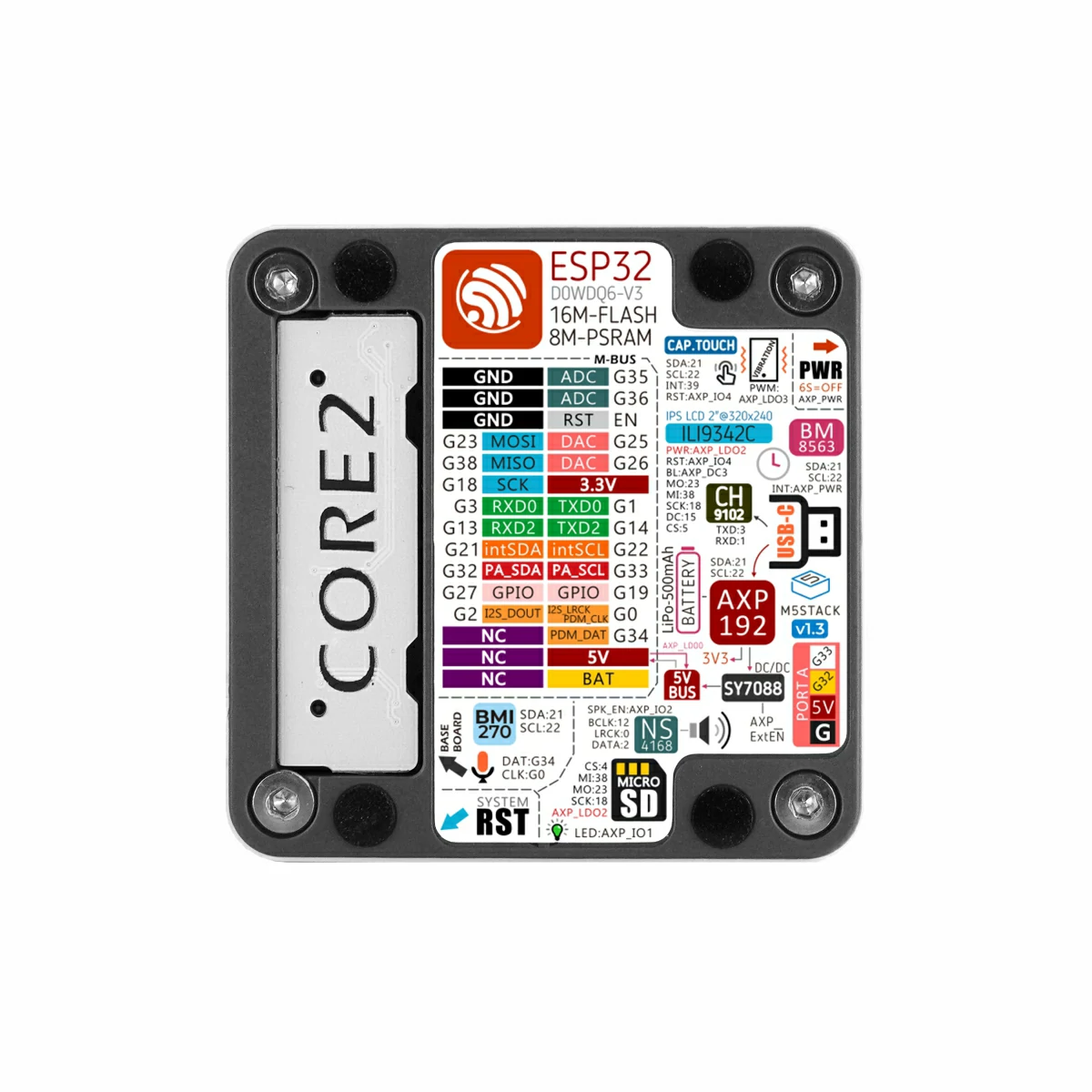

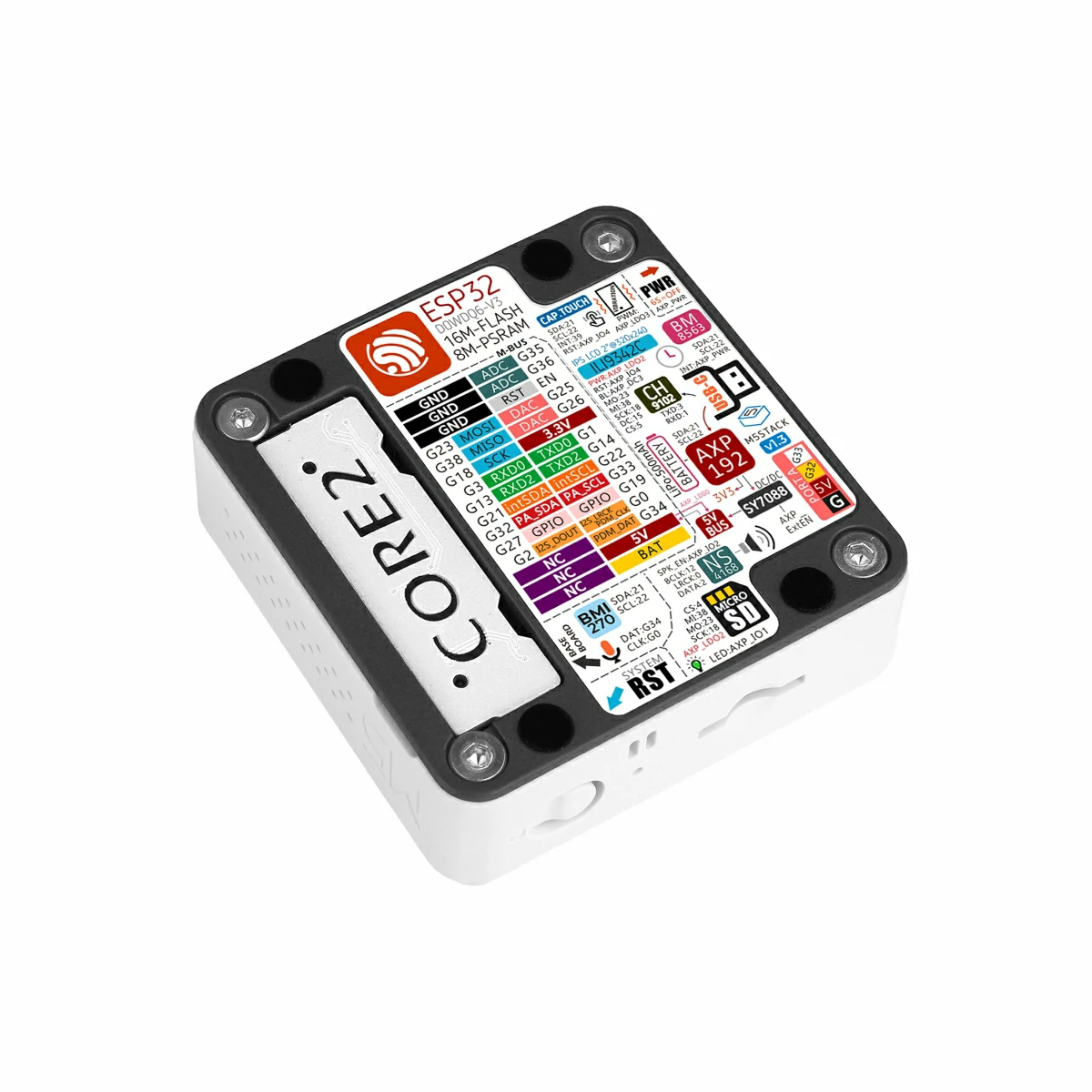

M5-Bus

FUNC	PIN	LEFT	RIGHT	PIN	FUNC
	GND	1	2	G35	ADC
	GND	3	4	G36	ADC
	GND	5	6	RST	EN
MOSI	G23	7	8	G25	DAC
MISO	G38	9	10	G26	DAC
SCK	G18	11	12	3V3
RXD0	G3	13	14	G1	TXD0
RXD2	G13	15	16	G14	TXD2
Int SDA	G21	17	18	G22	Int SCL
PORT.A SDA	G32	19	20	G33	PORT.A SCL
GPIO	G27	21	22	G19	GPIO
I2S_DOUT	G2	23	24	G0	I2S_LRCK
	NC	25	26	G34	I2S_DATA
	NC	27	28	5V
	NC	29	30	BAT

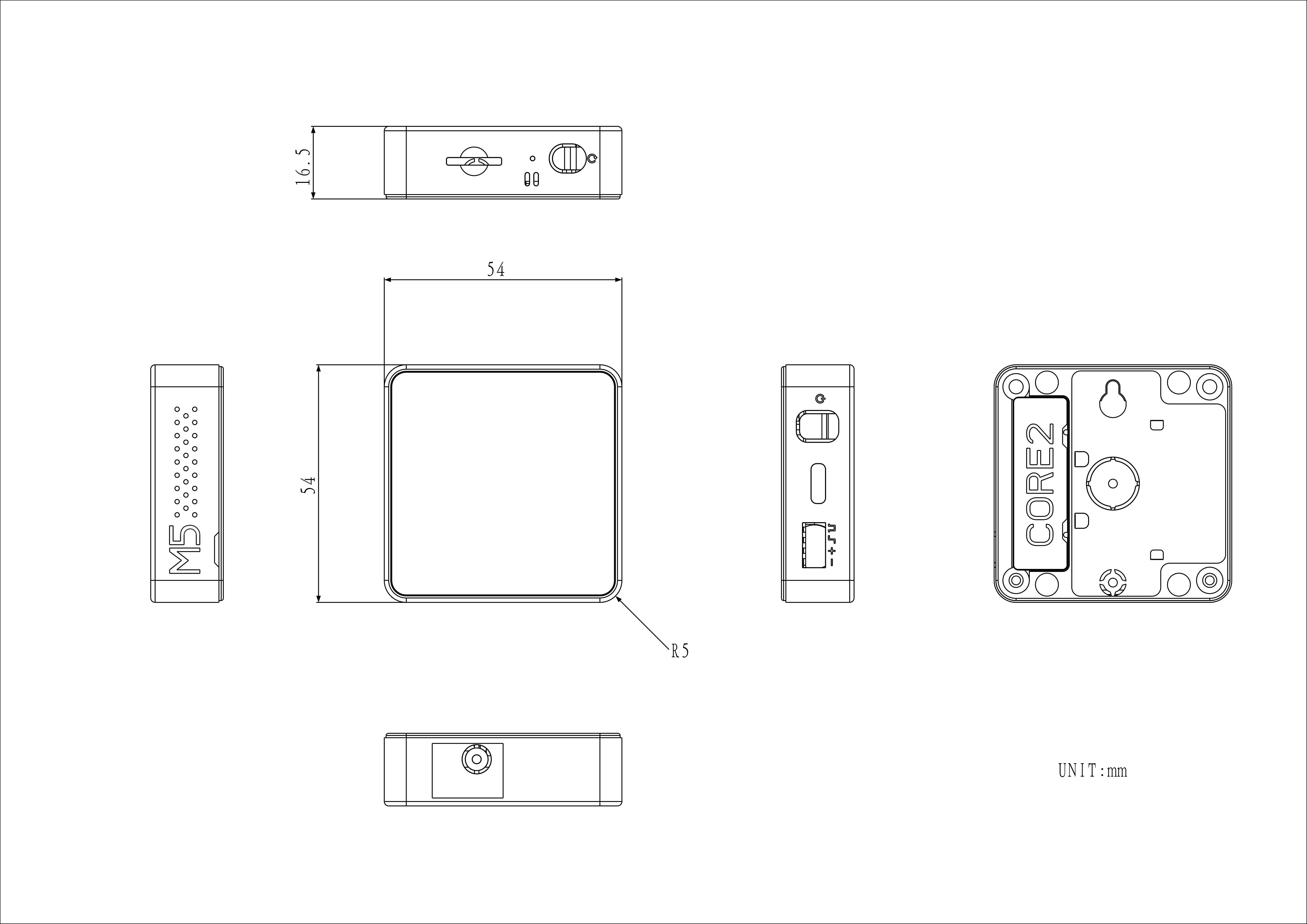

尺寸图

Core2 v1.3 模型尺寸PDF

结构文件

Core2 v1.3 结构文件

数据手册

软件开发

Arduino

UiFlow1

Core2 v1.3 UiFlow1 快速上手

UiFlow2

Core2 v1.3 UiFlow2 快速上手

PlatformIO

[env:m5stack-core2]
platform = espressif32@6.12.0
board = m5stack-core2
framework = arduino
upload_speed = 921600
monitor_speed = 115200
board_build.partitions = default_16MB.csv
build_type = debug
build_flags =
    -DBOARD_HAS_PSRAM
    -DCORE_DEBUG_LEVEL=5
lib_deps =
    M5Unified=https://github.com/m5stack/M5Unified

ESP-IDF

Core2 v1.3 ESP-IDF BSP 使用教程

USB 驱动

请按所使用的操作系统，从下表下载并安装 CH9102 USB 串口（VCP）驱动。安装 CH9102_VCP_SER_MacOS v1.7 时，安装程序可能提示报错，多为误报，驱动通常已正确安装，可忽略该提示并继续。烧录或下载固件时出现失败、超时，或提示 Failed to write to target RAM 等异常时，可先尝试重新安装驱动、更换 USB 线或接口。

驱动名称	适用驱动芯片	下载链接
CH9102_VCP_SER_Windows	CH9102	Download
CH9102_VCP_SER_MacOS v1.7	CH9102	Download

Easyloader

Easyloader	下载链接	备注
Core2 Factory FirmWare	下载链接	/

其他

ESP32 formats and communication protocols

《ESP32 formats and communication protocols》一书分了几章介绍了 M5Stack Core2 模块。M5Stack Core2 模块集成了触摸 LCD 屏幕和 Wi-Fi 通信，麦克风和扬声器，以及加速度计和陀螺仪，使 M5Stack Core2 模块非常通用。本书使用通信协议构建项目，从将智能手表连接手机 (BLE) 到与地球上空环绕的卫星的远程通信 (LoRa) 以及设备之间的音频信号传输 (I2S)。QR 码用于通过互联网控制外部设备，而 ESP-MESH 和 ESP-NOW 协议可在没有互联网连接的情况下实现微控制器之间的通信。

产品对比

Product Compare	Core2 v1.3	Core2 v1.1	Core2
IMU	BMI270	MPU6886	MPU6886
PMIC	AXP192	AXP2101	AXP192
USB-TTL	CH9102	CH9102	CP2104/CH9102
电源指示灯颜色	绿色	蓝色	绿色

如需对比控制器系列产品信息，可访问产品选型表，勾选目标产品即可获取对比结果。选型表涵盖核心参数、功能特性等关键信息，支持多产品同步比对。
