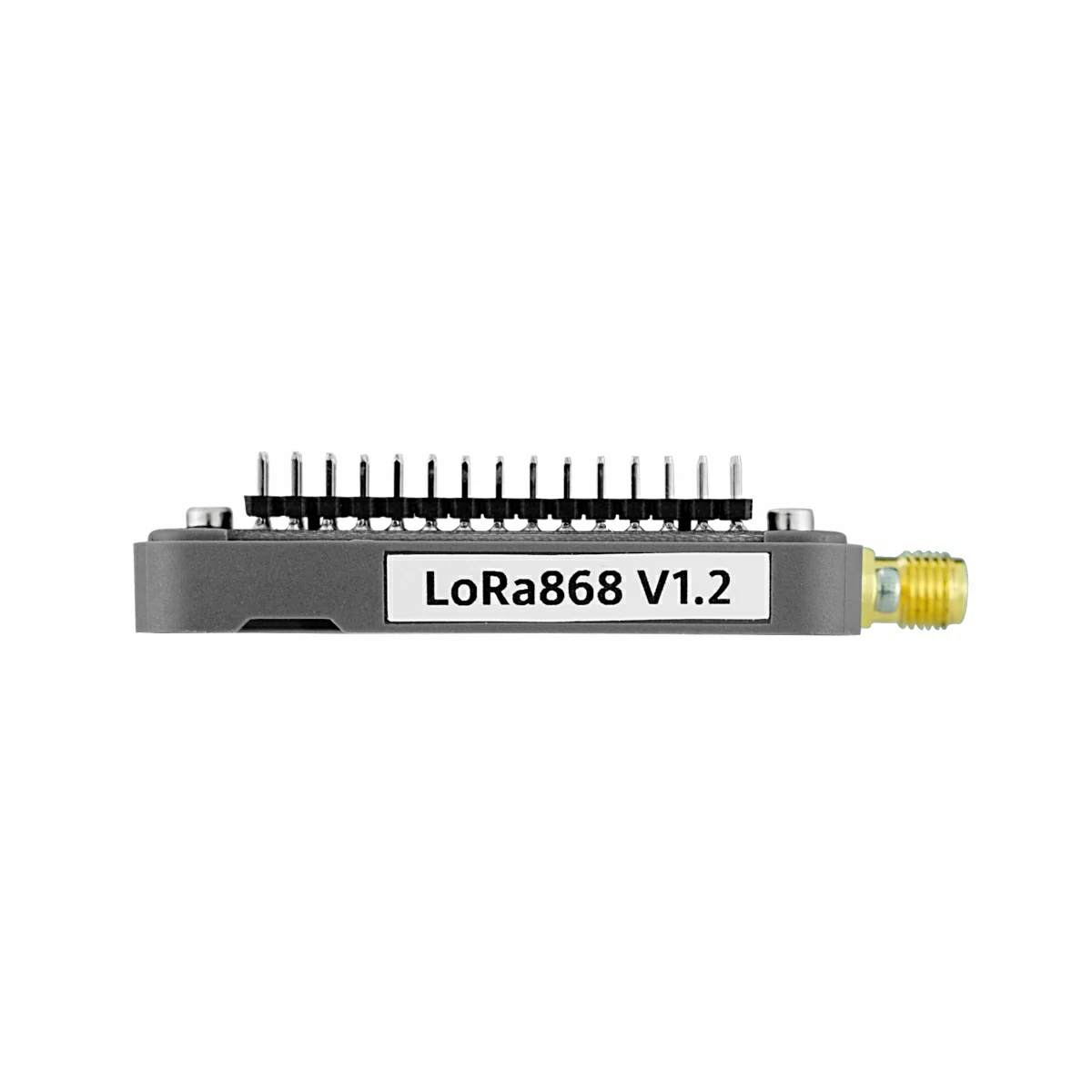

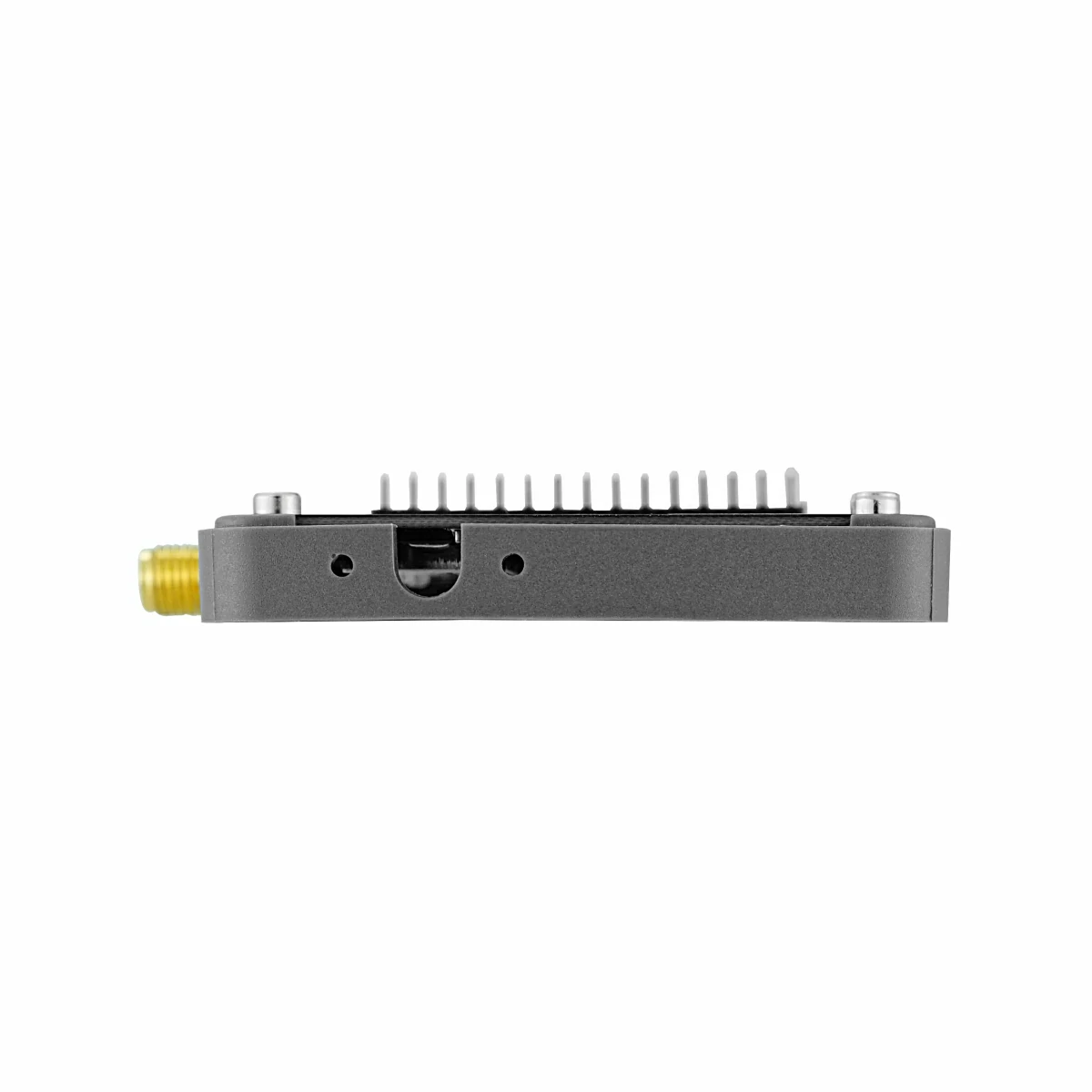

Module LoRa868 v1.2
描述

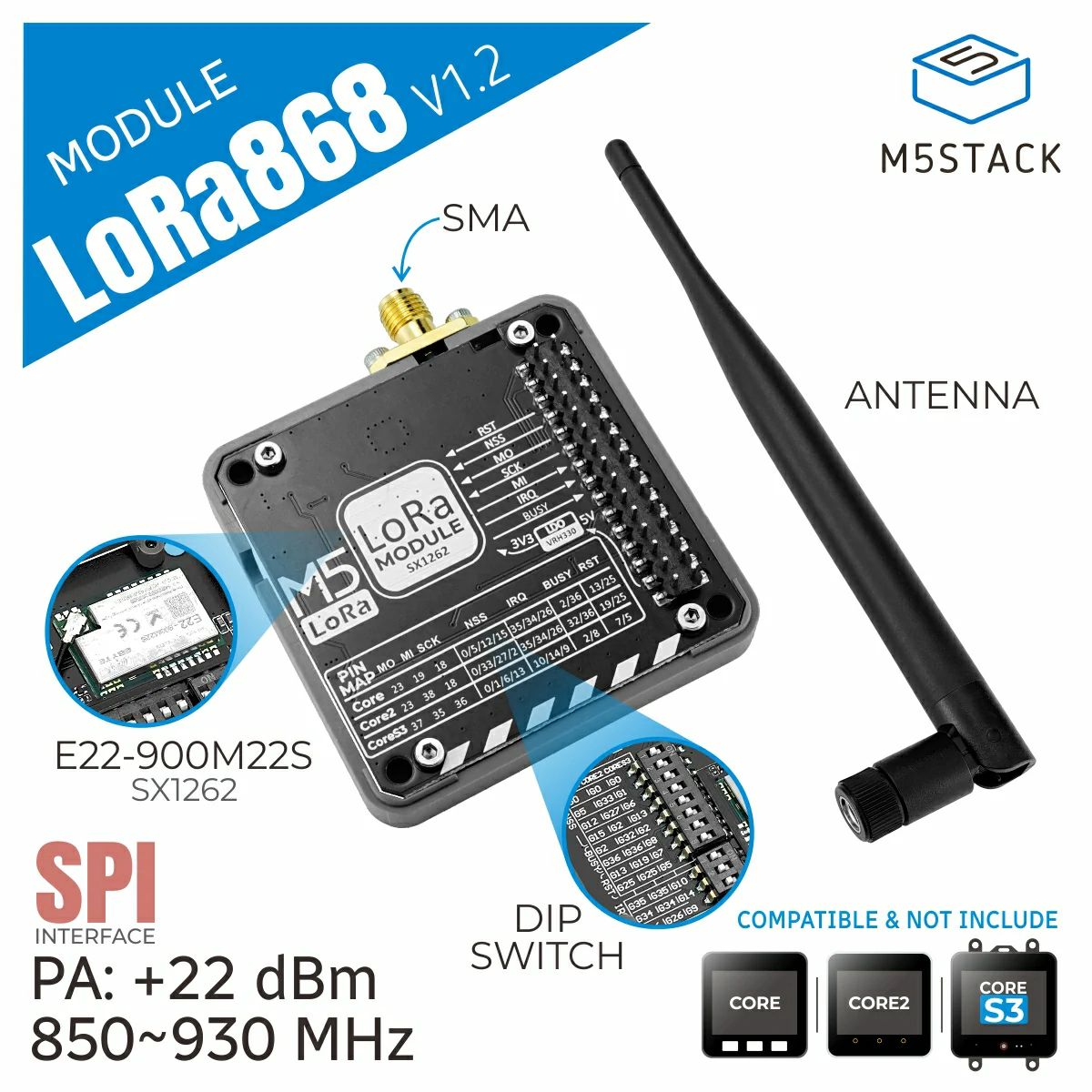

Module LoRa868 v1.2 是 M5Stack 堆叠模块系列中的一款 LoRa 通信模块（工作频率 868MHz），采用 E22-900M22S 模组（芯片 SX1262）方案，支持 LoRa™ 调制技术，具备更强的抗干扰能力和远距离通信能力，符合 FCC、CE、RoHS 国际标准，支持 ISM 免许可 868MHz 频段。模块采用 SPI 接口 进行数据通信，默认搭载 外置 SMA 天线，预留 拨码开关，用于灵活切换 NSS、BUSY、RST、IRQ 等通信引脚，并支持 多个堆叠同时使用，提供更多自定义可能性。适用于 远程监控，智能城市，智能家居，工业自动化，物联网（IoT）设备 等领域。
产品特性
- SPI串行通信协议
- E22-900M22S模组 (基于 SX1262)

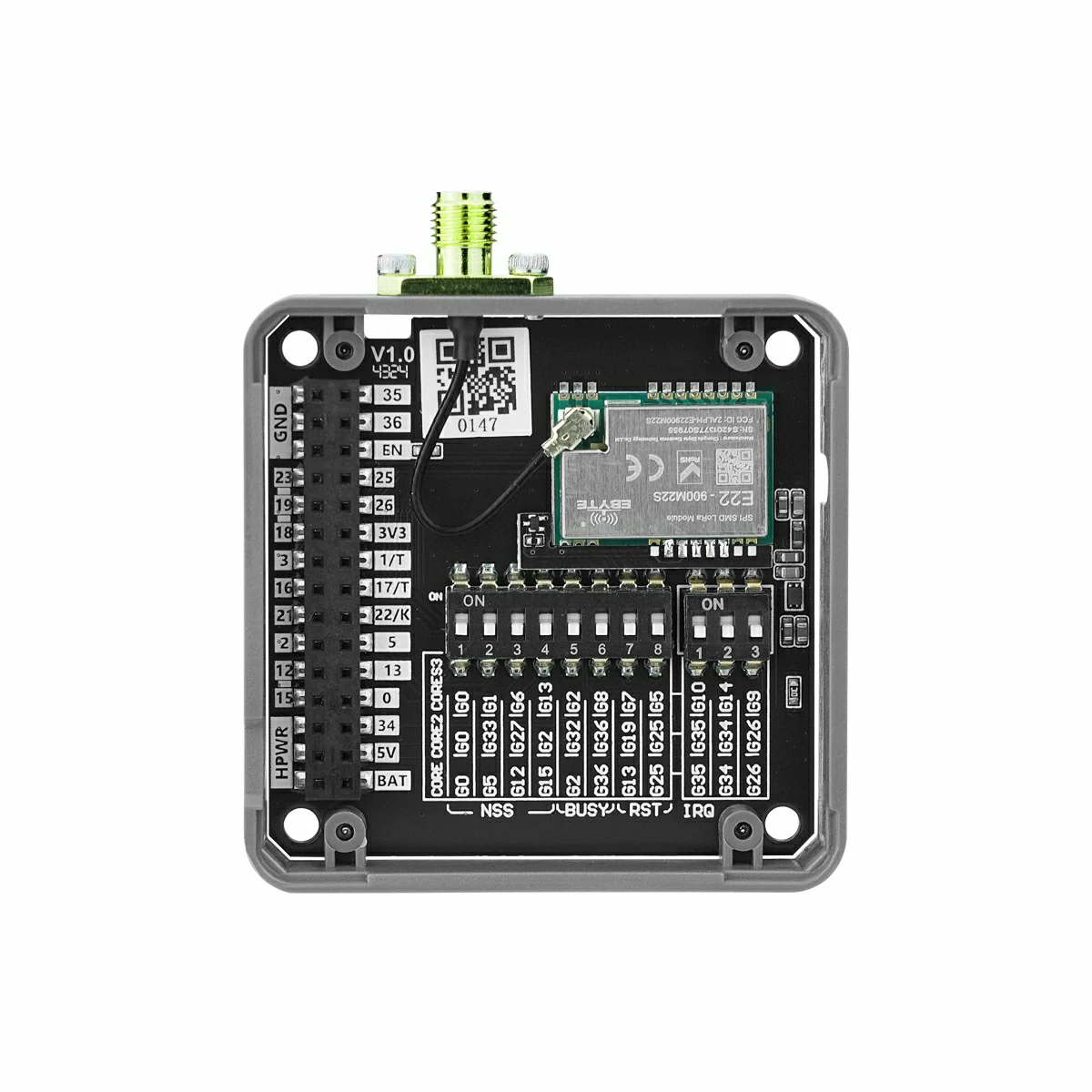

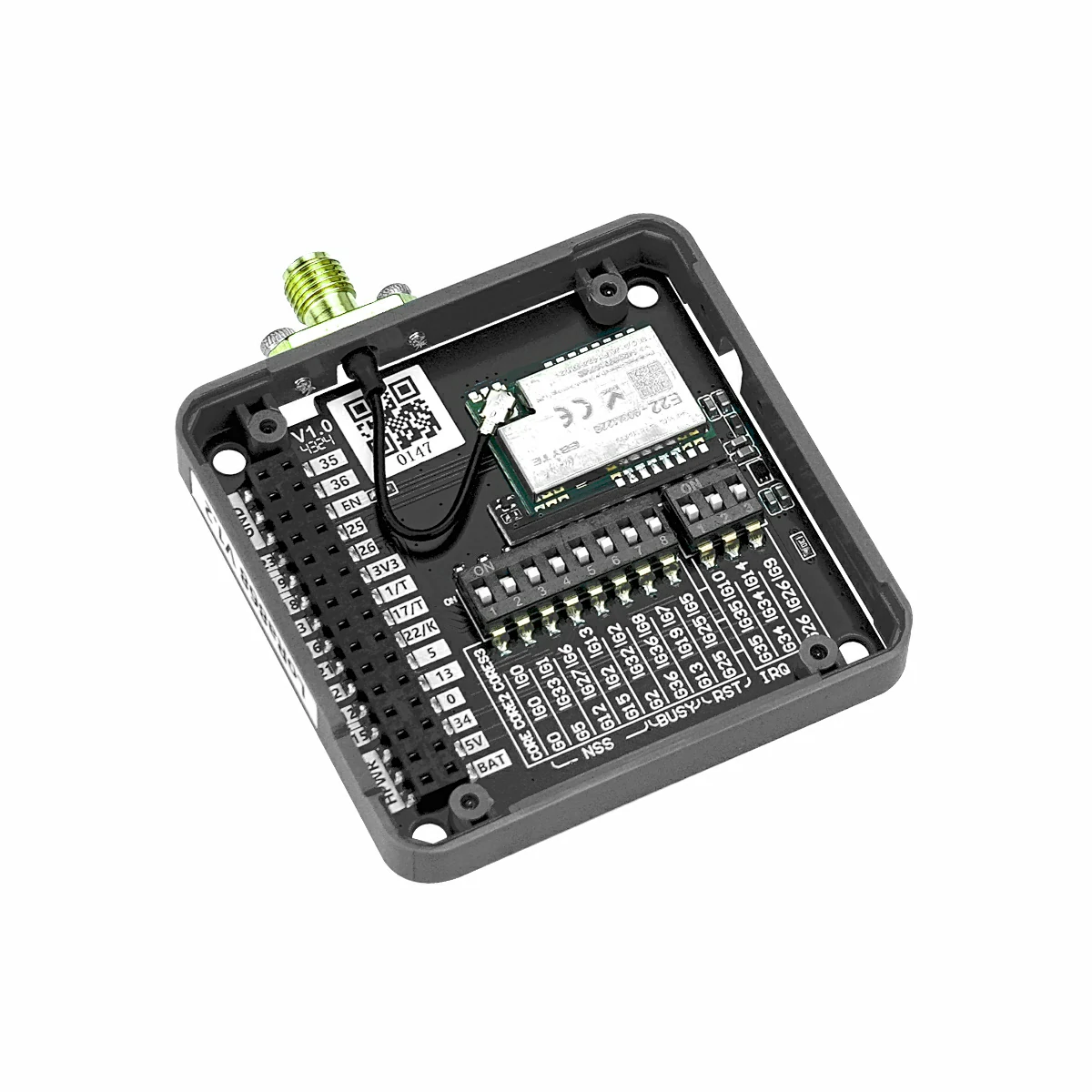

- 内置拨码开关切换引脚
- 可多个堆叠使用
- 工作频率850 ~ 930 MHz
- 支持 FSK,GFSK,MSK,GMSK,LoRa™,OOK 调制模式
- 接收灵敏度：低至 -147 dBm (LoRa™ 低速率模式下)

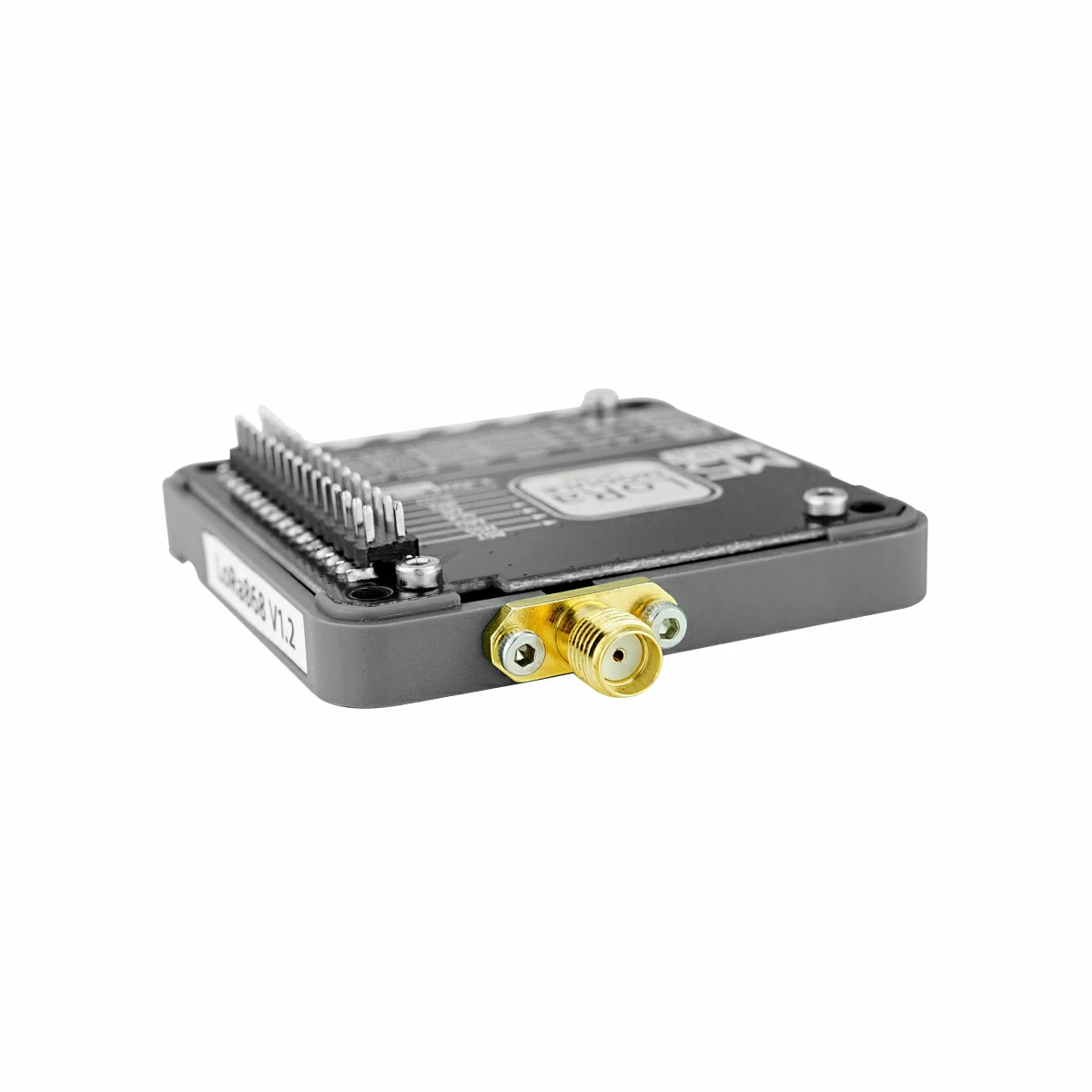

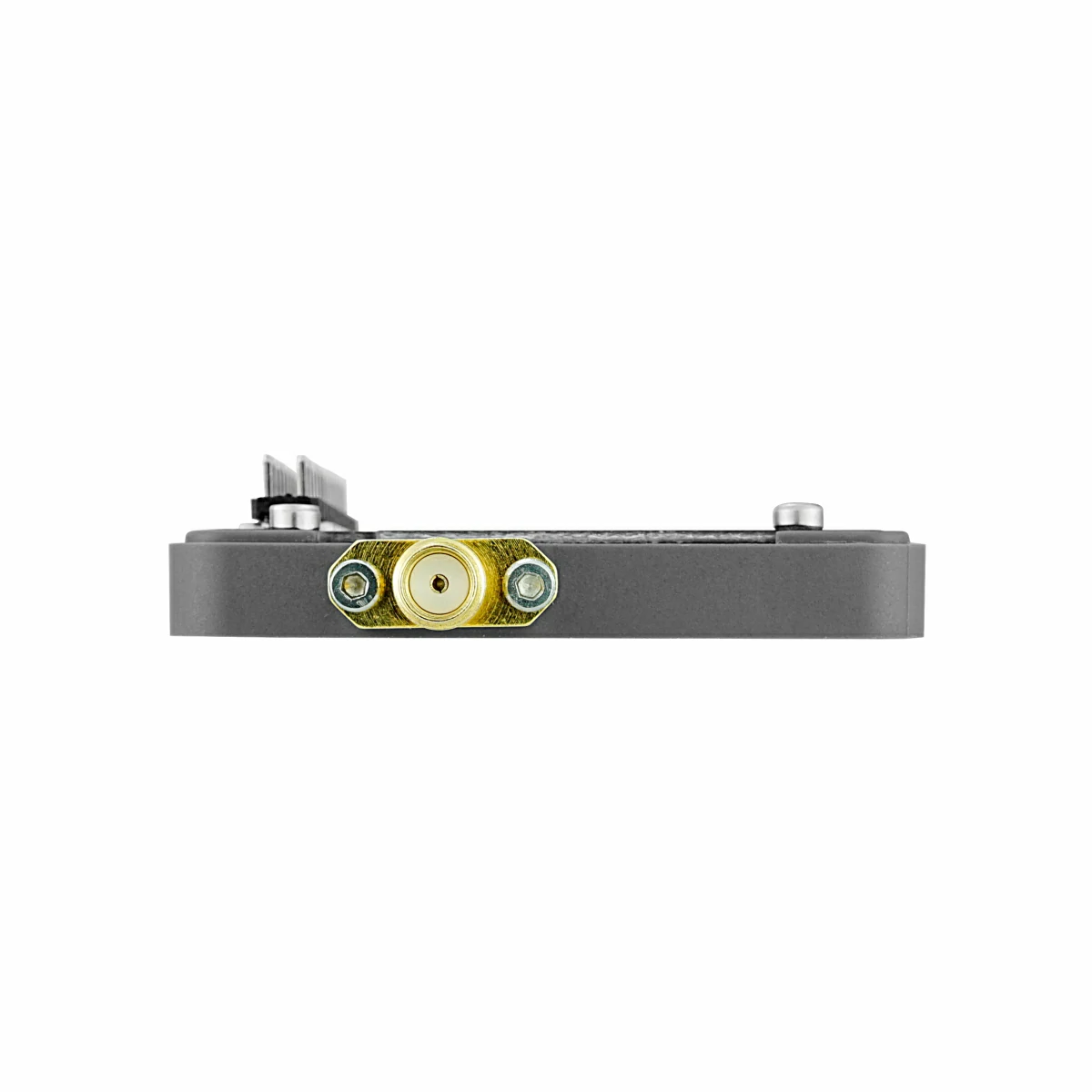

- 默认外置 SMA 天线接口
- 开发平台:
- Arduino
- PlatformIO
- UiFlow2

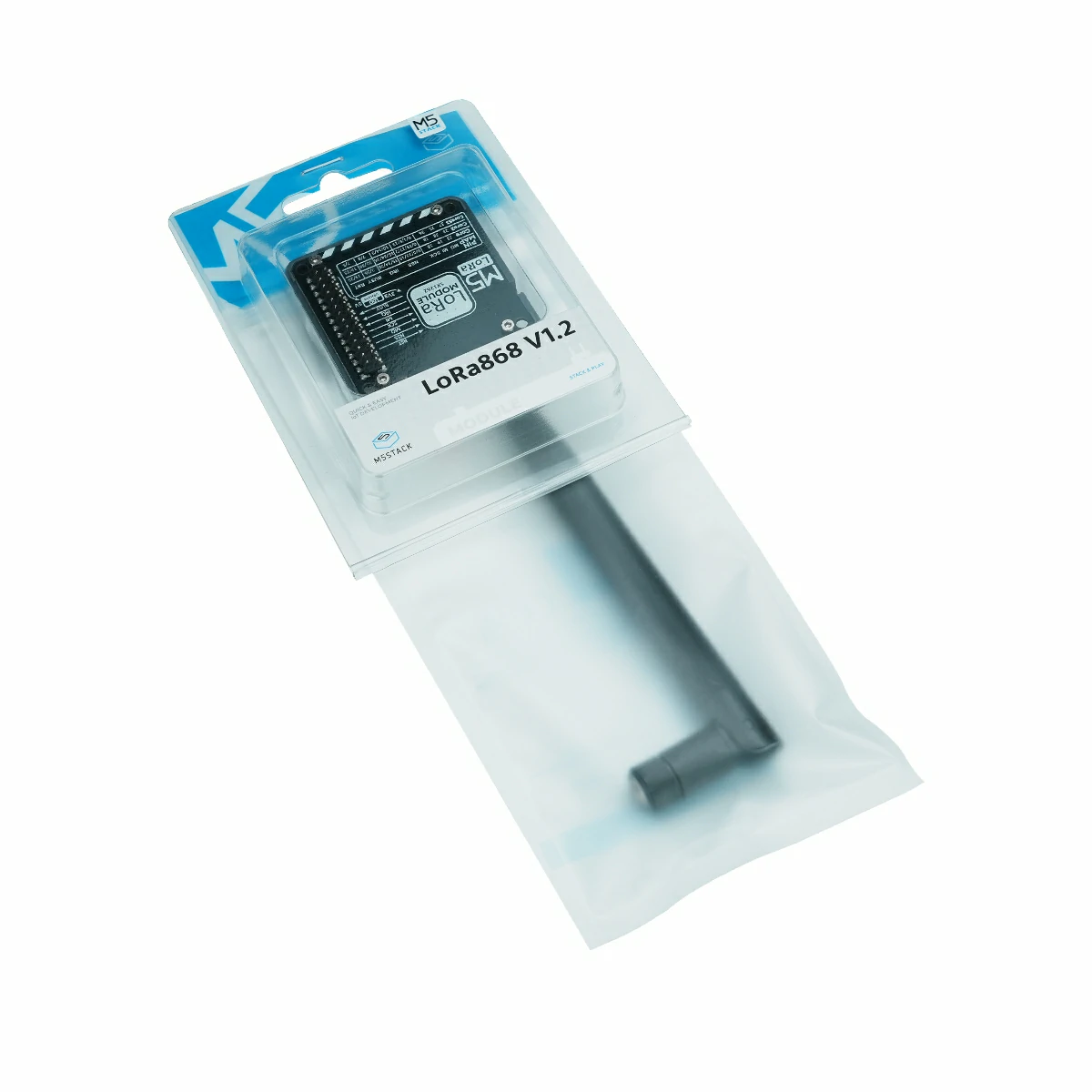

包装内容
- 1 x Module LoRa868 v1.2
- 1 x 外置 SMA 天线
应用场景
- 远程监控
- 智能城市
- 家庭和工业自动化
- 物联网(IoT)设备
规格参数
| 规格 | 参数 |
|---|---|
| LoRa模组 | E22-900M22S模组 (基于 SX1262) |
| 频谱范围 | 850 ~ 930MHz |
| 通讯接口 | SPI |
| 可编程比特率 | 最高达到 300kbps |
| 天线 | 胶棒天线@5dBi 长度: 195 x 13mm |
| 通讯距离 | 4km(125KHz) |
| 发射功率 | +22 dBm |
| 接收灵敏度 | -147 dBm |
| 休眠功耗 | DC 5V@26.31uA |
| 待机功耗 | DC 5V@529.34uA |
| 工作电流 | 工作电流(125KHz): 数据接收DC 5V@2.75mA 数据发送DC 5V@11.08mA 工作电流(125KHz): 数据接收DC 5V@8.62mA 数据发送DC 5V@79.52mA |
| 工作温度 | 0 ~ 40°C |
| 产品尺寸 | Module LoRa868 v1.2: 54.0 x 54.0 x 13.1mm Antenna: 195.0 x 13.0mm |
| 包装尺寸 | Module LoRa868 v1.2: 132.0 x 95.0 x 16.0mm Antenna: 210.0 x 63.0 x 25.0mm |

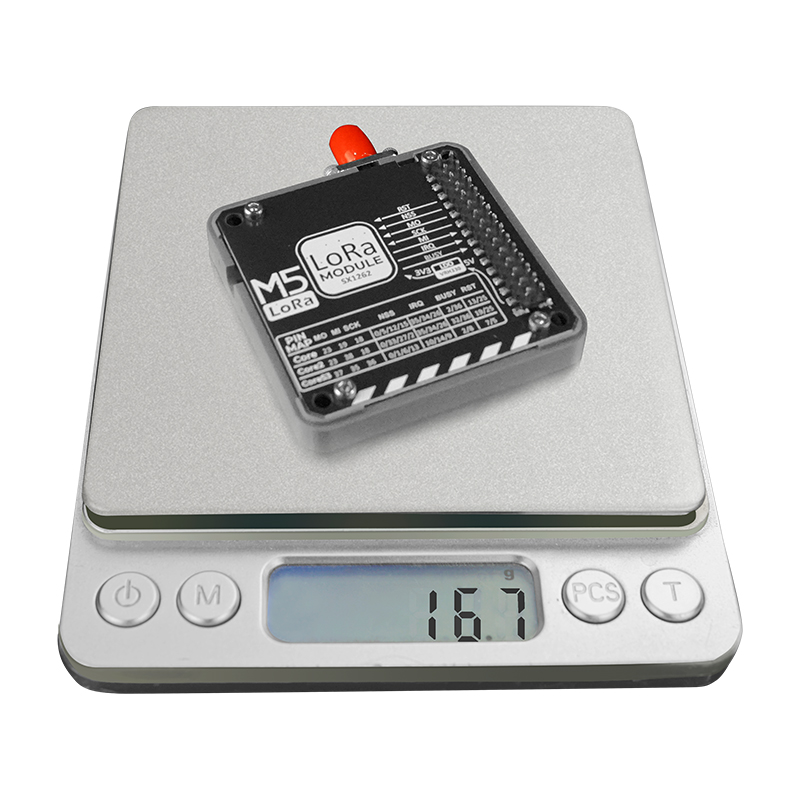

| 产品重量 | Module LoRa868 v1.2: 16.7g Antenna: 14.3g |
| 包装重量 | Module LoRa868 v1.2: 30.0g Antenna: 17.4g |
认证信息
原理图
1/1

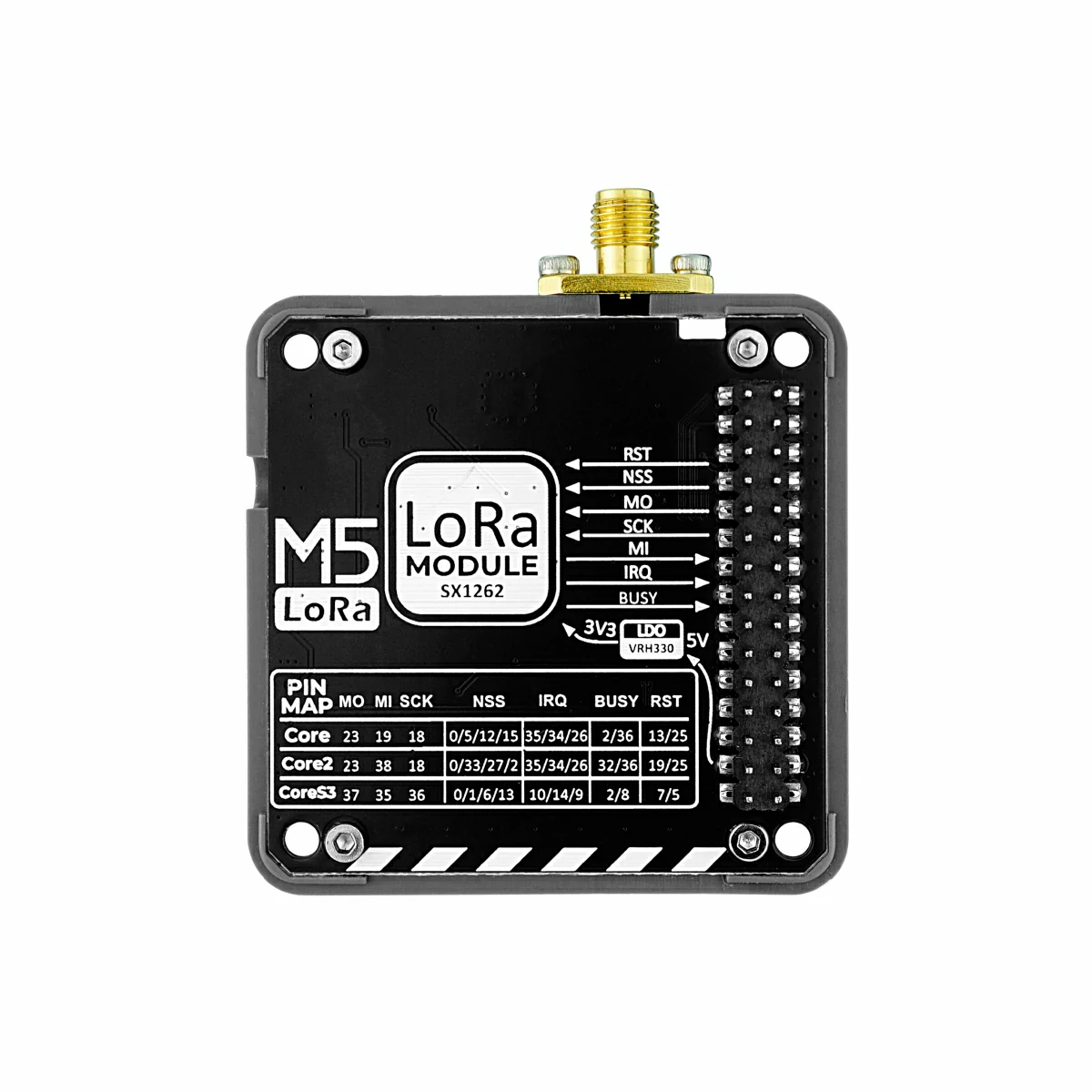

管脚映射
| E22-900M22S | MOSI | MISO | SCK | RST | BUSY | NSS | IRQ |
|---|---|---|---|---|---|---|---|
| Core(Basic) | G23 | G19 | G18 | G25/G13 | G36/G2 | G15/G12/G5/G0 | G35/G34/G26 |
| Core2 | G23 | G38 | G36 | G25/G19 | G36/G32 | G2/G27/G33/G0 | G35/G34/G26 |
| CoreS3 | G37 | G35 | PB4 | G5/G7 | G8/G2 | G13/G6/G1/G0 | G10/G14/G9 |
尺寸图
数据手册
软件开发
Arduino
UiFlow2
PlatformIO
相关视频
- Module LoRa868 v1.2 产品介绍以及功能 demo 展示
产品对比
| 产品对比表 | Module LoRa868 v1.2 | Module LoRa868 v1.1  | Module LoRa868  |
|---|---|---|---|
| 使用模组 | E22-900M22S (芯片SX1262) | Ra-01H (芯片SX1278) | Ra-01 (芯片SX1276) |
| 工作频段 | 850 ~ 930MHz | 803 ~ 930MHz | 803 ~ 930MHz |
| 最大传输距离 | 4km(125KHz) | 2.9km(125KHz) | (Coming soon...) |
| 发送功率 | +22 dBm | +20dBm | +20dBm |
| 接收灵敏度 | -147 dBm | -140dBm | -140dBm |
| 接口支持 | SPI通信 | SPI通信 | SPI通信 |
