Atomic Audio-3.5 Base

SKU:A166

説明

Atomic Audio-3.5 Base は、Atom シリーズ主制御ユニット向けに設計された音声認識・オーディオ再生ベース（Atom Voice には非対応）です。本体には ES8311 モノラルオーディオコーデック、MEMS マイクロフォン、および NS4150B パワーアンプ IC を搭載し、標準 3.5mm オーディオジャックと 4 極 TRRS コネクタ（CTIA 規格）を備え、オーディオ出力およびマイク入力に対応しています。ES8311 は 24 ビット音声解像度、16kHz～64kHz のサンプリングレートをサポートし、I2S 通信インターフェースを採用することで高品位なオーディオ処理を実現します。搭載の MEMS マイクロフォンは高 S/N 比とデジタル出力に対応し、自動音声認識シーンに最適化されています。また、内蔵スピーカーにより効率的なオーディオ出力も可能です。本ベースは全二重通信をサポートし、音声信号の送受信を同時に行うことができ、音声アシスタント、音声制御端末、スマートホーム音声ゲートウェイ、音声インタラクティブデバイスなどの用途に適しています。

特徴

• マイクとスピーカーを内蔵
• 3.5mm オーディオジャック
  • オーディオ出力 + マイク入力に対応
  • 挿入検出機能を内蔵し、外部マイクラインへ自動切替
• ES8311 高忠実度オーディオデコーダを搭載、24bit ハイレゾオーディオ処理に対応
• 全二重音声通信をサポートし、音声の送受信を同時に実現

含まれるもの

• 1 x Atomic Audio-3.5 Base
• 1 x Hex Key L-Shape 1.5mm (For M2 Screw)
• 1 x M2 * 8mm ボルト (キャップヘッド、メタルスレッド)

アプリケーション

• Atom 拡張ベース
• DIY ノードコントローラ
• 周辺インターフェース拡張

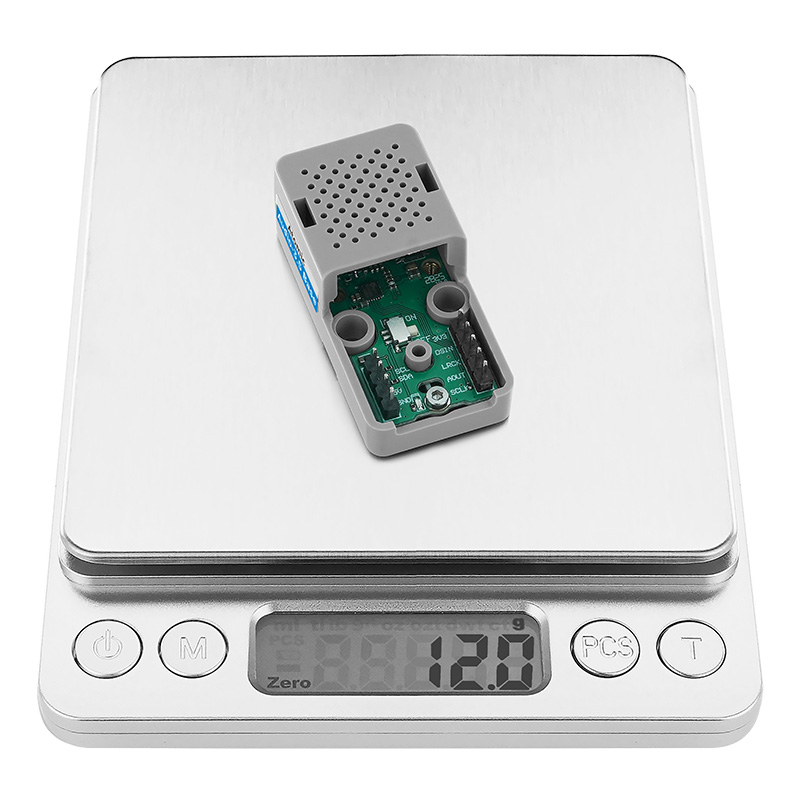

仕様

操作説明

マイクスイッチの切り替え

オンボードのマイク切り替えスイッチにより、さまざまな使用シーンに対応できます。

• ON：オンボードマイクへの電源供給を維持し、外部スピーカー接続時も内蔵マイクを使用します。
• OFF：3.5mm ジャックに外部デバイス接続時、自動的に外部マイクに切り替わります。外部ヘッドフォン使用時に適しています。

ヘッドフォンプラグタイプと配線規格について

オーディオジャックは 4 接点 TRRS（Tip-Ring-Ring-Sleeve）構造を採用し、ステレオ再生とマイク入力を同時にサポートすることで、オーディオ出力と音声入力を一体化しています。インターフェースは CTIA 米国標準配線規格に準拠しています。

回路図

• Atomic Audio-3.5 Base 回路図 PDF

1/2

ピンマップ

パワーアンプ IC 制御

Atomic Audio-3.5 Base-Bus

製品サイズ

• Atomic Audio-3.5 Base

データシート

• ES8311
• NS4150B
• PI4IOE5V6408ZTAEX

ソフトウェア

Arduino

• Atomic Audio-3.5 Base Arduino チュートリアル
• Atomic Audio-3.5 Base Arduino ドライバライブラリ

動画

• Atomic Audio-3.5 Base 製品紹介および機能デモ
