CoreS3

SKU:K128

説明

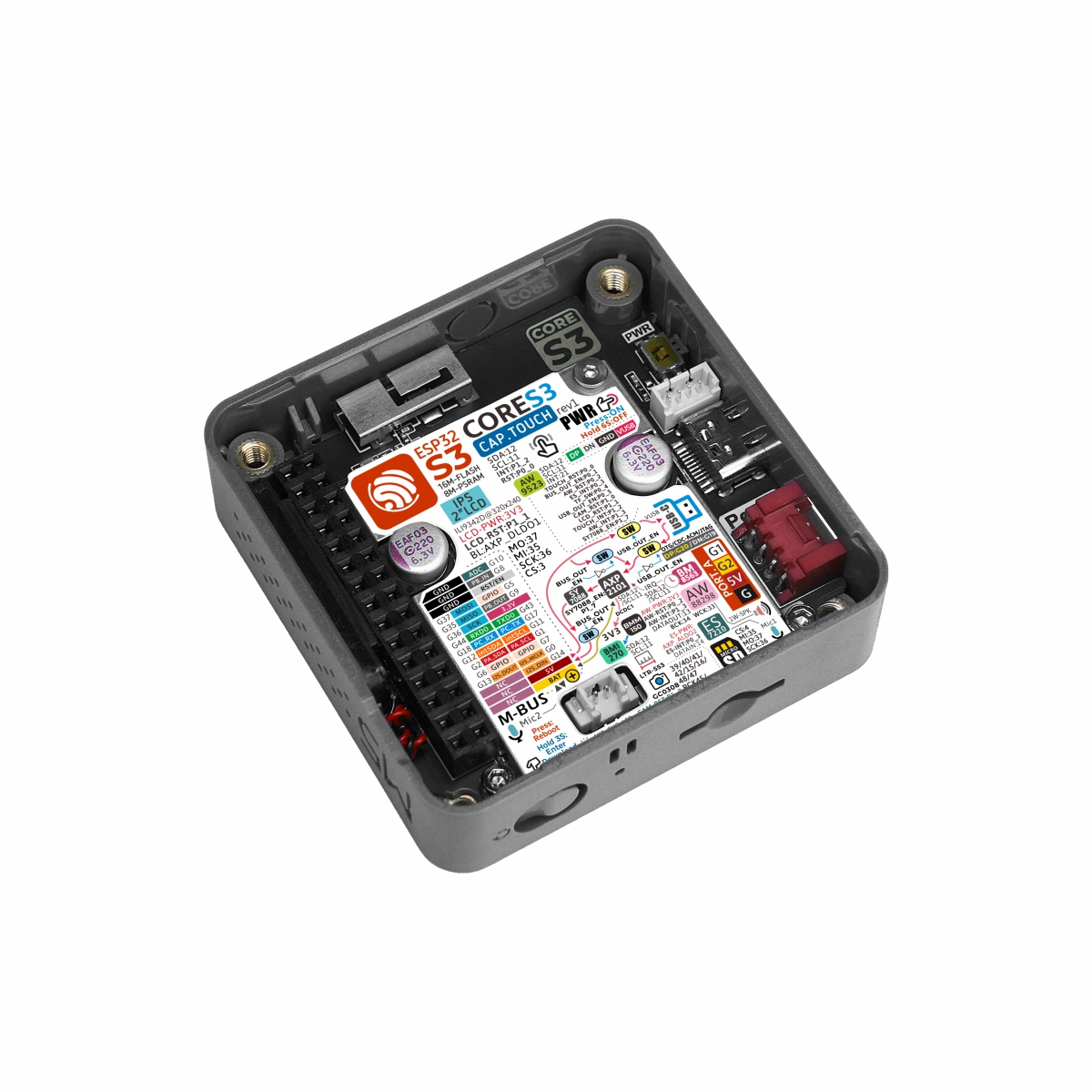

CoreS3 は M5Stack 開発キットシリーズの第3世代メインデバイスで、コアコントローラーには ESP32-S3 ソリューションを採用し、デュアルコア Xtensa LX7 プロセッサ、240MHz 主周波数、Wi-Fi 機能を内蔵しています。基板上には16M Flashと8M PSRAMが搭載されており、Type-Cインターフェース経由でプログラムのダウンロードが可能です。OTGとCDC 機能をサポートしているため、外部USBデバイスの接続やファームウェアの書き込みが便利です。正面には2.0インチの静電容量式タッチIPSスクリーンを搭載し、パネルは高強度ガラス素材を採用、スクリーン下には0.3MPのカメラGC0308が内蔵され、近接センサーLTR-553ALS-WAも付属。電源部分にはAXP2101パワーマネジメントICと4系統の電源制御回路を搭載し、全体的に低消費電力設計。基板には6軸姿勢センサーBMI270と磁気センサーBMM150、TFカード（microSD）スロット、BM8563 RTCチップを内蔵し、正確な時刻管理やスリープ-タイマーウェイク機能を提供します。音声出力は高音質16bits-I2SアンプチップAW88298と内蔵1Wスピーカー、音声入力はES7210オーディオコーデック+デュアルマイク入力を備えます。本体側面には独立した電源ボタンとリセット（RST）ボタン、自前のディレイ回路を配置しており、長押しでダウンロードモードに入ることができます。CoreS3セットにはDinBaseベースが標準付属し、Dinレールや壁掛け、ネジ固定を容易にし、外部からDC 12V（9～24V対応）または内蔵500mAhリチウムバッテリーによる給電が可能です。DinBaseは複数のプロトエリアを確保し、ユーザーのDIY製作をサポートします。本製品はIoT開発、各種DIYプロジェクト、スマートホーム制御システム、産業オートメーション制御システムなどの場面に最適です。

クイックスタート

Arduino IDE

本チュートリアルではArduino IDEを使用してCoreS3デバイスを制御する方法を紹介します。

UiFlow2

本チュートリアルではUiFlow2グラフィカルプログラミングプラットフォームを使用してCoreS3デバイスを制御する方法を紹介します。

Home Assistant

本チュートリアルではCoreS3をHome Assistantに接続する方法を紹介します。

特徴

ESP32ベース開発、Wi-Fi対応、16M Flash、8M PSRAM
カメラ、近接センサー、スピーカー、電源インジケーター、RTC、I2Sアンプ、デュアルマイク、静電容量式タッチスクリーン、電源ボタン、リセットボタン、ジャイロ搭載
TFカードスロット
高強度ガラス素材
OTG・CDC機能対応
AXP2101電源管理、低消費電力設計
開発プラットフォーム
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO

含まれるもの

1 × CoreS3
1 × DinBase
1 x 六角レンチ L型 2.5mm (M3ネジ用)
4 x ネジクランプ
1 x レールベースクランプ

アプリケーション

IoT開発
各種DIYプロジェクト開発
スマートホーム制御システム
産業用オートメーション制御システム

仕様

仕様	パラメータ
SoC	ESP32-S3@Xtensa LX7、16M Flash/8M PSRAM、Wi-Fi、USB-OTG機能
タッチIPS LCD	2.0"@320 x 240 ILI9342C
カメラ	GC0308@0.3MP
近接センサー	LTR-553ALS-WA
電源管理IC	AXP2101
6軸姿勢センサー	BMI270
3軸磁力計	BMM150
RTC	BM8563
スピーカー	16bits-I2SアンプチップAW88298@1W
オーディオコーデック	ES7210、デュアルマイク入力
製品サイズ	本体一式（CoreS3+DinBase）：69.0 x 54.0 x 31.5mm 本体部（CoreS3）：54.0 x 54.0 x 15.5mm
製品重量	72.7g
梱包サイズ	105.6 x 66.0 x 35.3mm
梱包重量	101.8g

操作説明

BMM150磁場干渉

マグネットを搭載した製品は、BMM150磁場センサーに干渉して異常な値となることがあります。マグネット付きM5メインデバイスと併用する場合はマグネットを取り外し、またBMM150センサーが強磁場の近くに置かれないようにしてください。

ダウンロードモードへ入る

プログラムのダウンロード前にリセットボタンを3秒間（緑ランプ点灯）長押ししてダウンロードモードに入ってください。

電源操作

電源オン：左側の電源ボタンを1回押す
電源オフ：左側の電源ボタンを6秒長押し
リセット：底面のRSTボタンを1回押す

電源管理

CoreS3ではAXP2101パワーマネジメントICを採用しており、下図の通り電源の入出力方向を設定できます。詳細な設定コードについては M5Unified をご参照ください。

認証

CE/MIC/FCC/SAR

回路図

1/8

ピンマップ

LCDスクリーン

LCD画素数：320x240

ESP32-S3	GPIO37	GPIO36	GPIO3	GPIO35
ILI9342C	MOSI	SCK	CS	DC

AW9523B	P1_1
ILI9342C	RST

AXP2101	DLDO	LX1
ILI9342C	BL	PWR

TFカード

TFカードは最大16GBまで対応

ESP32-S3	GPIO35	GPIO37	GPIO36	GPIO4
TF Card	MISO	MOSI	SCK	CS

カメラ & 近接センサー LTR-553ALS-WA

ESP32-S3	GPIO12	GPIO11	GPIO45	GPIO46	GPIO38
GC0308	I2C_SYS_SDA	I2C_SYS_SCL	CAM_PCLK	CAM_VSYNC	CAM_HREF
LTR-553ALS-WA	I2C_SYS_SDA	I2C_SYS_SCL

AW9523B	P1_0
GC0308	CAM_RST

LTR-553ALS-WA近接センサーとカメラは同じフレックスに統合され、I2C通信を使用します。詳細な通信アドレスは上表をご参照ください。

CAP.TOUCH (I2C Addr: 0x38)

ESP32-S3	GPIO12	GPIO11
FT6336U	I2C_SYS_SDA	I2C_SYS_SCL

AW9523B	P0_0	P1_2
FT6336U	TOUCH_RST	TOUCH_INT

マイク & パワーアンプ

ESP32-S3	GPIO12	GPIO11	GPIO34	GPIO33	GPIO13	GPIO14	GPIO0
ES7210(0x40)	I2C_SYS_SDA	I2C_SYS_SCL	I2S_BCK	I2S_WCK	I2S_DATO		I2S_MCLK
AW88298(0x36)	I2C_SYS_SDA	I2C_SYS_SCL	I2S_BCK	I2S_WCK		I2S_DATI

AW9523B	P0_2	P1_3
AW88298	AW_RST	AW_INT

AXP電源インジケーター

AXP2101	AXP_CHG_LED
Red LED	RTC_VDD

RTC

ESP32-S3	GPIO12	GPIO11
BM8563	I2C_SYS_SDA	I2C_SYS_SCL

AXP2101	IRQ
BM8563	AXP_WAKEUP

IMU（3軸ジャイロ＋3軸加速度＋3軸磁力計）

ESP32-S3	GPIO12	GPIO11
BMI270	I2C_SYS_SDA	I2C_SYS_SCL

内部I2C接続

ESP32-S3	GPIO12	GPIO11
BMI270	I2C_SYS_SDA	I2C_SYS_SCL
AXP2101	I2C_SYS_SDA	I2C_SYS_SCL
BM8563	I2C_SYS_SDA	I2C_SYS_SCL
ES7210	I2C_SYS_SDA	I2C_SYS_SCL
AW88298	I2C_SYS_SDA	I2C_SYS_SCL

BMM150

BMI270	BMI270_ASDx	BMI270_ASCx
BMM150	BMM_SDA	BMM_SCL

BMM150はBMI270のSensor Hub補助I2Cインターフェース経由で接続し、一体化した9軸センサーデータの取得が可能です。

HY2.0-4P

HY2.0-4P	Black	Red	Yellow	White
PORT.A	GND	5V	G2	G1
PORT.B	GND	5V	G9	G8
PORT.C	GND	5V	G17	G18

CoreS3 M5-Bus 図解

FUNC	PIN	LEFT	RIGHT	PIN	FUNC
	GND	1	2	G10	ADC
	GND	3	4	G8	PB_IN
	GND	5	6	RST	EN
MOSI	G37	7	8	G5	GPIO
MISO	G35	9	10	G9	PB_OUT
SCK	G36	11	12	3V3
RXD0	G44	13	14	G43	TXD0
PC_RX	G18	15	16	G17	PC_TX
Int SDA	G12	17	18	G11	Int SCL
PORT.A SDA	G2	19	20	G1	PORT.A SCL
GPIO	G6	21	22	G7	GPIO
I2S_DOUT	G13	23	24	G0	I2S_LRCK
	HVIN(Base DIN)	25	26	G14	I2S_DIN
	HVIN(Base DIN)	27	28	5V
	HVIN(Base DIN)	29	30	BAT

Coreシリーズメインピンマップ比較

製品サイズ

Cores3 モデルサイズ DXF

データシート

ソフトウェア

クイックスタート

Arduino

UiFlow2

PlatformIO

CoreS3 出荷時ファームウェア

[env:m5stack-cores3]
platform = espressif32@6.7.0
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
monitor_speed = 115200
build_flags =
    -DESP32S3
    -DBOARD_HAS_PSRAM
    -mfix-esp32-psram-cache-issue
    -DCORE_DEBUG_LEVEL=5
    -DARDUINO_USB_CDC_ON_BOOT=1
    -DARDUINO_USB_MODE=1
lib_deps =
    M5Unified=https://github.com/m5stack/M5Unified

ESP-IDF

Easyloader

Easyloader	ダウンロードリンク	備考
CoreS3 タッチパネル修復ファーム Easyloader	download	/
CoreS3 出荷時ファームウェア Easyloader	download	/

その他

CoreS3 ファームウェア初期化チュートリアル
I2C通信アドレス

チップ	ADDRESS
AW88298 ADDR	0x36
AW9523 ADDR	0x58
AXP2101 ADDR	0x34
BM8563 ADDR	0x51
BMI270 ADDR	0x69
BMM150 ADDR	0x10
ES7210 ADDR	0x40
FT6336 ADDR	0x38
GC0308 ADDR	0X21
LTR553 ADDR	0x23

動画

CoreS3を知る
USBを用いたUiFlow2プログラミング方法
UIFLow2xをCoreS3に書き込む方法
