StamPLC PoE

SKU:A165

説明

StamPLC PoE は、StamPLC 本体に対応したイーサネット制御モジュールで、PoE（アクティブイーサネット）技術をサポートし、LAN ケーブル 1 本でデータ通信と電源供給を同時に実現します。本モジュールは W5500 組み込みイーサネットコントローラを内蔵し、TCP/IP プロトコルスタックを統合、8 系統の独立したハードウェア Socket、10/100M イーサネットのデータリンク層（MAC）および物理層（PHY）を備え、UDP、TCP などの主要なネットワーク通信方式をサポートします。 RJ45 イーサネットインターフェースを介してネットワークに接続し、SPI インターフェースを通じて StamPLC 本体と通信します。ネットワークの安定性およびリアルタイム性が求められる用途に適しており、産業オートメーション生産ライン、ビル集中制御システム、エネルギーおよび配電監視、データセンターや通信設備管理などの有線ネットワーク接続シーンでの利用に最適です。

特徴

• W5500 組み込みイーサネットコントローラ
• SPI プロトコル制御
• PoE（アクティブイーサネット）電源供給対応、1 本の LAN ケーブルでデータ通信と電源供給を同時に実現
• UDP によるイーサネット Wake-on-LAN 機能をサポート
• TCP/IP プロトコルスタック内蔵、TCP / UDP / ICMP / IPv4 / ARP / IGMP / PPPoE プロトコル対応
• 最大 8 系統の独立したハードウェア Socket による同時通信をサポート
• 10/100M イーサネット MAC および PHY を内蔵、全二重 / 半二重動作対応
• 回線速度自動適応対応
• 基板搭載 RJ45 イーサネットインターフェース
• DIN レール取り付け / 取付穴対応
• 開発プラットフォーム
  • Arduino
  • UiFlow2

含まれるもの

• 1 x StamPLC PoE
• 2 x 固定用コネクタ

アプリケーション

• オートメーション生産ライン
• ビル集中制御システム
• エネルギーおよび配電監視
• データセンターおよび通信設備管理

仕様

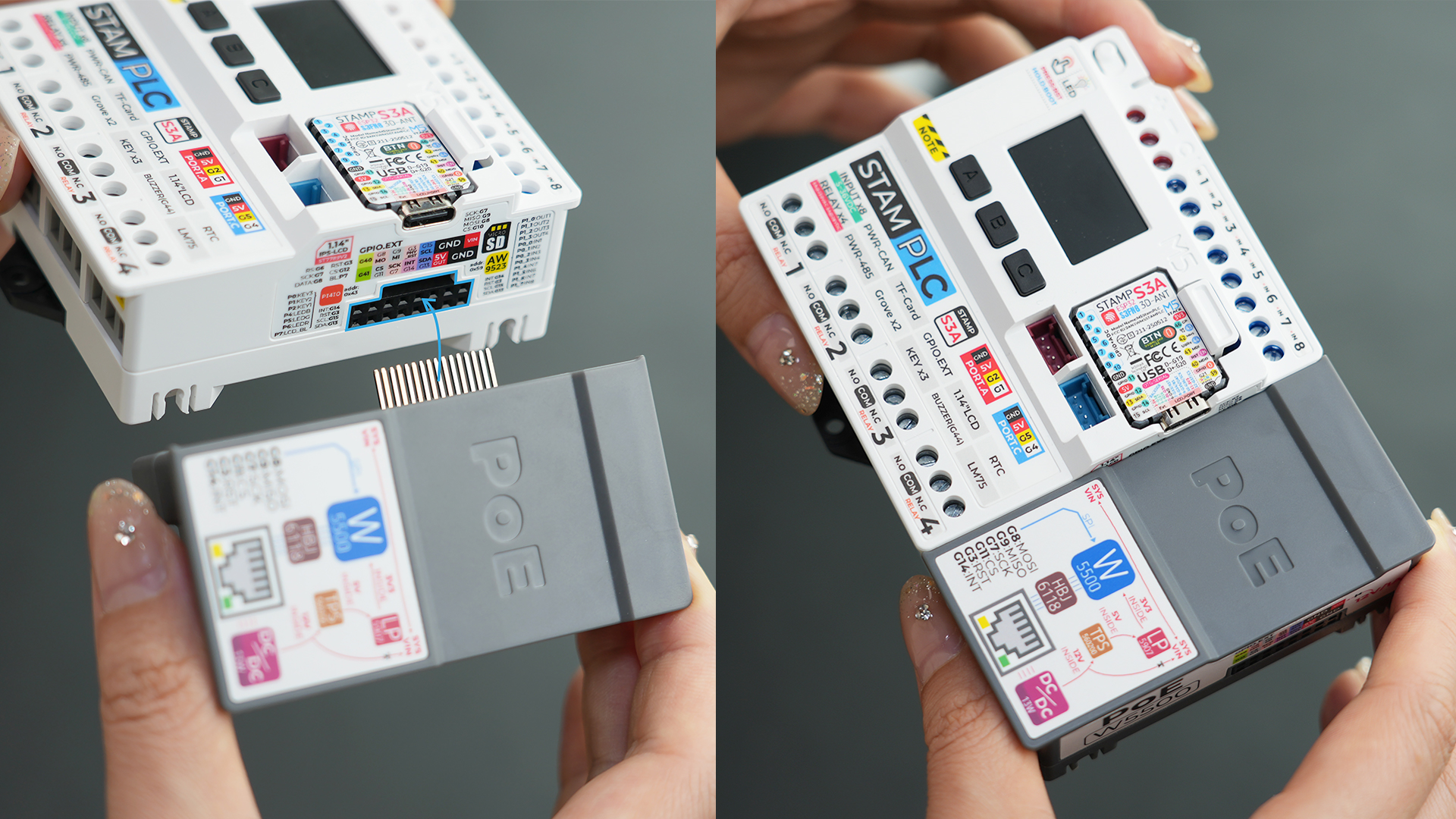

StamPLC と StamPLC PoE の接続図

回路図

• StamPLC PoE 回路図 PDF

1/2

ピンマップ

StamPLC-Bus

製品サイズ

• StamPLC PoE 製品サイズ PDF

データシート

• W5500

ソフトウェア

Arduino

• StamPLC PoE Arduino クイックスタート

UiFlow2

• StamPLC PoE UiFlow2 ドキュメント

ESP-IDF

• W5500 ESP-IDF コンポーネント

ソフトウェア注意事項

StamPLC に StamPLC PoE 拡張モジュールを組み合わせて使用する場合は、以下の点に注意してください。

1. StamPLC LCD 画面の RST、内部 IO エキスパンダチップ (PI4IOE) の RST、および外部 StamPLC PoE 拡張モジュールの RST は相互に接続されています。
2. 一部のドライバライブラリは、StamPLC PoE Ethernet モジュール (W5500) の初期化時に RST ピンを制御してリセット操作を行います。この操作により、すでに初期化済みの画面も同時にリセットされます。Ethernet ドライバの初期化時には、RST ピンを未使用 (-1) に設定することを推奨します。
3. 内部 IO エキスパンダチップ (PI4IOE) の INT ピンは、外部 StamPLC PoE 拡張モジュールの割り込み信号に接続されています。拡張モジュールで割り込み信号が発生すると、IO エキスパンダチップ (PI4IOE) の割り込みバスが異常に占有される可能性があります。この状態を避けるため、IO エキスパンダチップに対して以下の設定を行ってください。

PI4IOE の割り込みマスクレジスタを、すべて無効に設定します。

#define PI4IO_REG_INT_MASK 0x11
#define PI4IO_REG_IRQ_STA  0x13
#define PI4IO_REG_CHIP_ID  0x01

static void prepare_shared_int_gpio(void)
{
#if CONFIG_ETHERNET_SPI_INT0_GPIO >= 0 && CONFIG_ETHERNET_SPI_POLLING0_MS == 0
    i2c_bus_device_handle_t pi4io = io_expander.get_device_handle();
    if (pi4io) {
        i2c_bus_write_byte(pi4io, PI4IO_REG_INT_MASK, 0xFF);
        uint8_t dummy = 0;
        i2c_bus_read_byte(pi4io, PI4IO_REG_IRQ_STA, &dummy);
        i2c_bus_read_byte(pi4io, PI4IO_REG_CHIP_ID, &dummy);
    }
    i2c_bus_handle_t bus = io_expander.get_bus_handle();
#endif
}

以下は、ESP-IDF 環境で上記の競合問題を処理するためのサンプルプロジェクトです。

• ESP-IDF StamPLC PoE Demo

動画

• StamPLC PoE 製品紹介および機能デモ
