Base M5GO Bottom
SKU:A014
説明
Base M5GO Bottom は、すべての Core モデルと互換性のある Core 用強化型汎用ベースです。基本型 Core Bottom と比較して、強化型ベースは大容量リチウム電池（500mAh）、内蔵マイク、LED ライトバー、赤外線 LED を搭載し、さらに2つの HY2.0-4P ポート（PORT.B/PORT.C）を拡張しています。背面は LEGO 穴に対応しており、pogo pin 端子を引き出してサポートされる I2C デバイス（BALA など）やマグネット式充電ベースに接続することが可能です。
特徴
- Core と互換性あり
- Mic / LED ライトバー / HY2.0-4P ポート内蔵
- LEGO ブロック互換
- マグネット式充電ベース対応
- ベース内部に10個の RGB LED を搭載
含まれるもの
- 1 x Base M5GO Bottom
- 2 x M3x16 ねじ
仕様
| 仕様 | パラメータ |
|---|
| 製品サイズ | 54.0 x 54.0 x 15.0mm |
| 製品重量 | 32.7g |
| 梱包サイズ | 132 x 95 x 16mm |
| 梱包重量 | 50.6g |

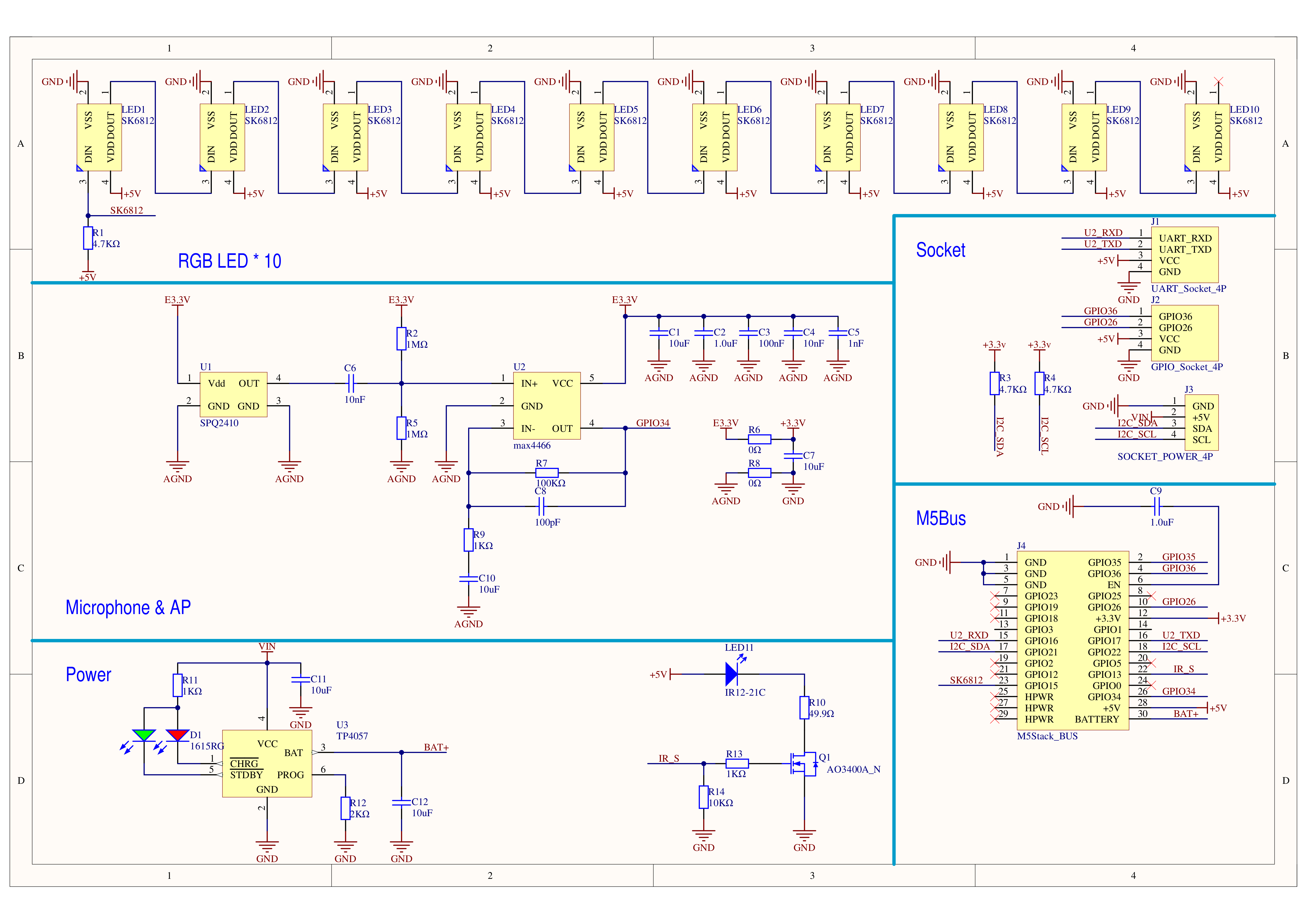

回路図
Base M5GO Bottom 回路図 PDF
ピンマップ
Base M5GO Bottom
| Basic | G13 | G15 | G34 | G22 | G21 |
|---|
| Base M5GO Bottom | IR TX | LED Pin | MIC | SCL | SDA |
HY2.0-4P
| HY2.0-4P | Black | Red | Yellow | White |
|---|
| PORT.B | GND | 5V | G26 | G36 |
| PORT.C | GND | 5V | G17 | G16 |
M5-Bus
| PIN | LEFT | RIGHT | PIN |
|---|
| GND | 1 | 2 | NC |
| GND | 3 | 4 | PORT.B |
| GND | 5 | 6 | NC |
| NC | 7 | 8 | NC |
| NC | 9 | 10 | PORT.B |
| NC | 11 | 12 | NC |
| NC | 13 | 14 | NC |
| UART_RX | 15 | 16 | UART_TX |
| POGO_PIN_SDA | 17 | 18 | POGO_PIN_SCL |
| NC | 19 | 20 | NC |
| NC | 21 | 22 | IR_TX |
| RGB LED | 23 | 24 | NC |
| NC | 25 | 26 | MIC |
| NC | 27 | 28 | 5V |
| NC | 29 | 30 | BAT |
