CoreS3-SE
SKU:K128-SE
説明
CoreS3-SE は、M5Stack 開発キットシリーズ第 3 世代メインユニット「CoreS3」の軽量版です。中核となるメインコントローラには ESP32-S3 ソリューションを採用し、デュアルコア Xtensa LX7 プロセッサ（最大 240MHz）を搭載、（2.4G）Wi-Fi 機能を内蔵しています。オンボードで 16MB Flash と 8MB PSRAM を備えています。USB Type-C インターフェースを介してプログラムの書き込みが可能で、OTG および CDC 機能をサポートし、外部 USB デバイスの接続やファームウェアの書き込みを容易にします。前面には 2.0 インチの静電容量式タッチ IPS ディスプレイを搭載し、パネルには高強度ガラス素材を採用しています。電源部には AXP2101 電源管理チップおよび 4 系統の電源フロー制御回路を採用し、全体として低消費電力設計となっています。オンボードで microSD カードスロットを備えています。BM8563 RTC チップを搭載し、高精度な時刻管理およびスリープ・タイマー起動機能を提供します。音声出力には高音質 16bits-I2S パワーアンプチップ AW88298 を採用し、本体に 1W スピーカーを内蔵しています。音声入力には ES7210 オーディオコーデックチップとデュアルマイク入力を採用しています。本体側面には独立した電源ボタンとリセット（RST）ボタンを搭載し、独自の遅延回路により、リセットボタンを長押しすることでプログラムダウンロードモードに入ることができます。本製品は、IoT 開発、各種 DIY プロジェクト、スマートホーム制御システム、産業オートメーション制御システムなどの用途に適しています。
クイックスタート
特徴
- ESP32-S3 ベースの開発、Wi-Fi 対応 @16MB Flash、8MB PSRAM
- スピーカー、デュアルマイク内蔵
- 静電容量式タッチスクリーン
- microSD カードスロット
- 高強度ガラス素材
- OTG と CDC 機能対応
- AXP2101 電源管理採用、低消費電力設計
- 開発プラットフォーム
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
含まれるもの
- 1 × CoreS3-SE
- 1 × 六角レンチ L 型 2.0mm (M2.5 ネジ用)
アプリケーション
- IoT 開発
- 各種 DIY プロジェクト開発
- スマートホーム制御システム
- 産業オートメーション制御システム
仕様
| 仕様 | パラメータ |
|---|---|
| SoC | ESP32-S3@Xtensa LX7 デュアルコア、動作周波数 240MHz |
| USB | USB OTG, USB Serial/JTAG |
| Flash | 16MB |
| PSRAM | 8MB |
| Wi-Fi | 2.4 GHz Wi-Fi |
| タッチ | FT6336U@静電容量式タッチ、タッチエリアピクセル 320 x 280 |
| LCD スクリーン | 2.0"@320 x 240 ILI9342C, SPI 通信 |
| 電源管理チップ | AXP2101 |
| RTC | BM8563 |
| スピーカー | 1W@9028 |
| アンプ | 16bits-I2S アンプチップ AW88298 |
| オーディオデコードチップ | ES7210、デュアルマイク入力 |
| BUS バスピン | G0/G1/G2/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G17/G18/G35/G36/G37/G43/G44 |
| リチウム電池充電電流 | 5V@198mA |
| Grove 最大出力電流 (電池供給) | DC 4.2V@940mA |
| Grove 最大出力電流 (USB 供給) | DC 5V@680mA |
| 動作温度 | 0 ~ 40°C |
| 消費電力 | 電池供給：待機モード：DC 4.2V@104.64uA；動作モード：DC 4.2V@109.67mA USB 供給：動作モード：DC 5V@166.27mA |
| 製品サイズ | 54.0 x 54.0 x 15.5mm |
| 製品重量 | 37.8g |
| 梱包サイズ | 133.0 x 93.5 x 22.5mm |
| 梱包重量 | 54.5g |
操作説明
ダウンロードモードへの移行
プログラムダウンロード前に、リセットボタンを 3 秒長押し（緑ランプ点灯）でダウンロードモードに入ります。
電源のオン / オフ操作
- 電源オン：左側の電源ボタンをクリック
- 電源オフ：左側の電源ボタンを 6 秒長押し ①
- リセット：底面の RST リセットボタンをクリック ②
電源管理

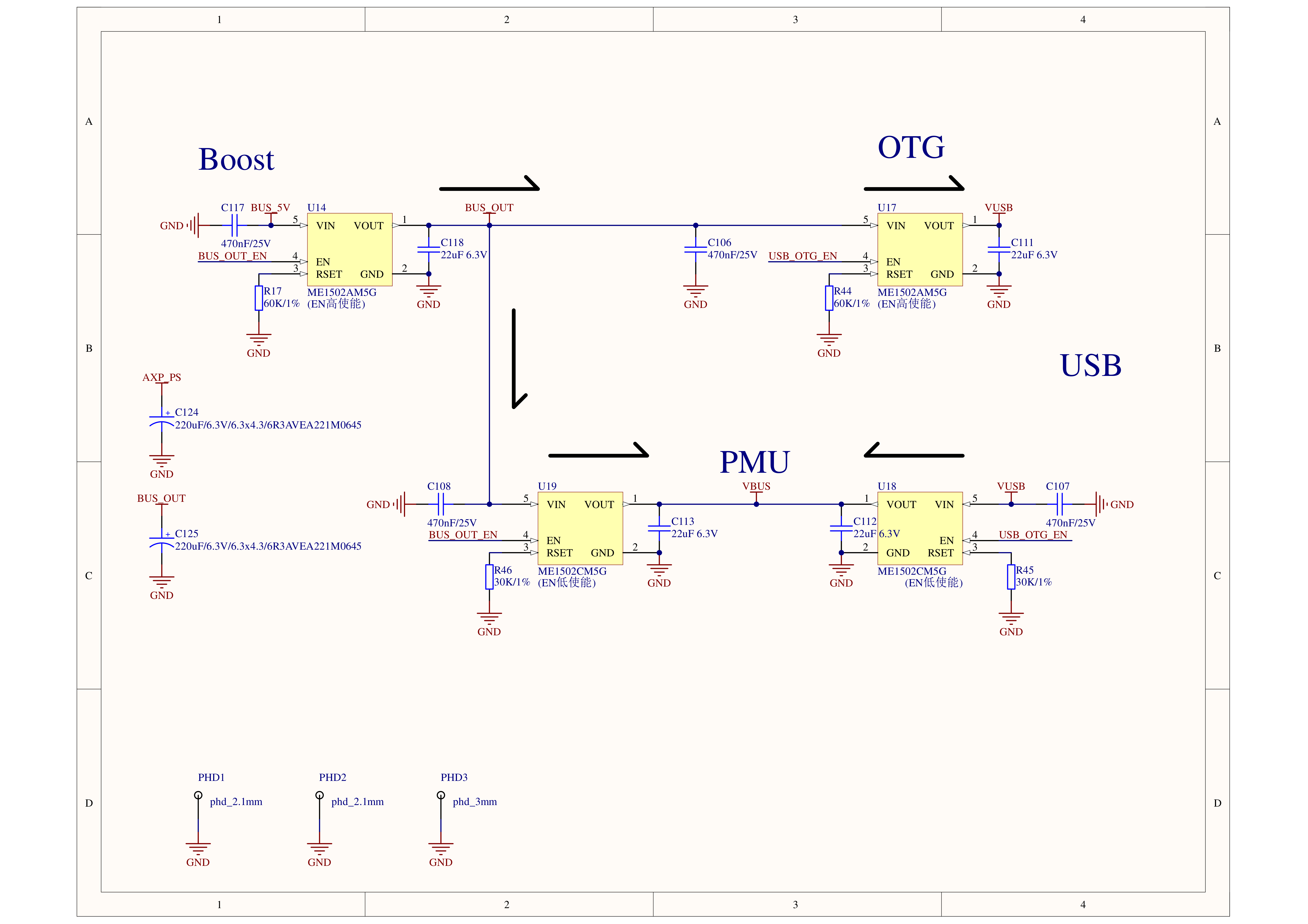

CoreS3-SE は AXP2101 電源管理チップと AW9523B IO 拡張チップを組み合わせて電源の入出力方向制御を実現します。以下の図の BUS_OUT_EN と USB_OTG_EN のピン状態を参照して電源の入出力方向を設定し、具体的な設定コードは CoreS3 電源管理例 を参照してください。

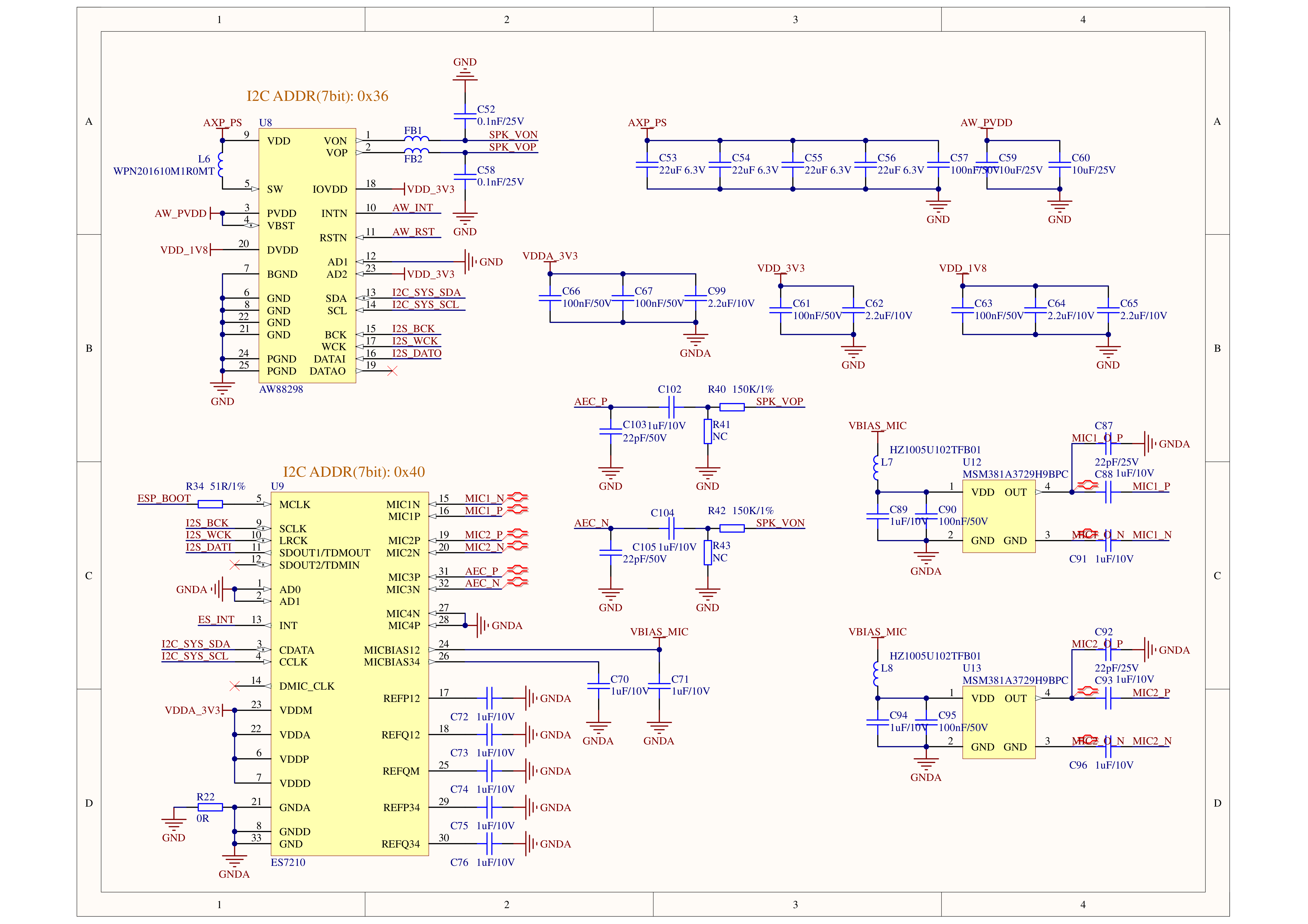

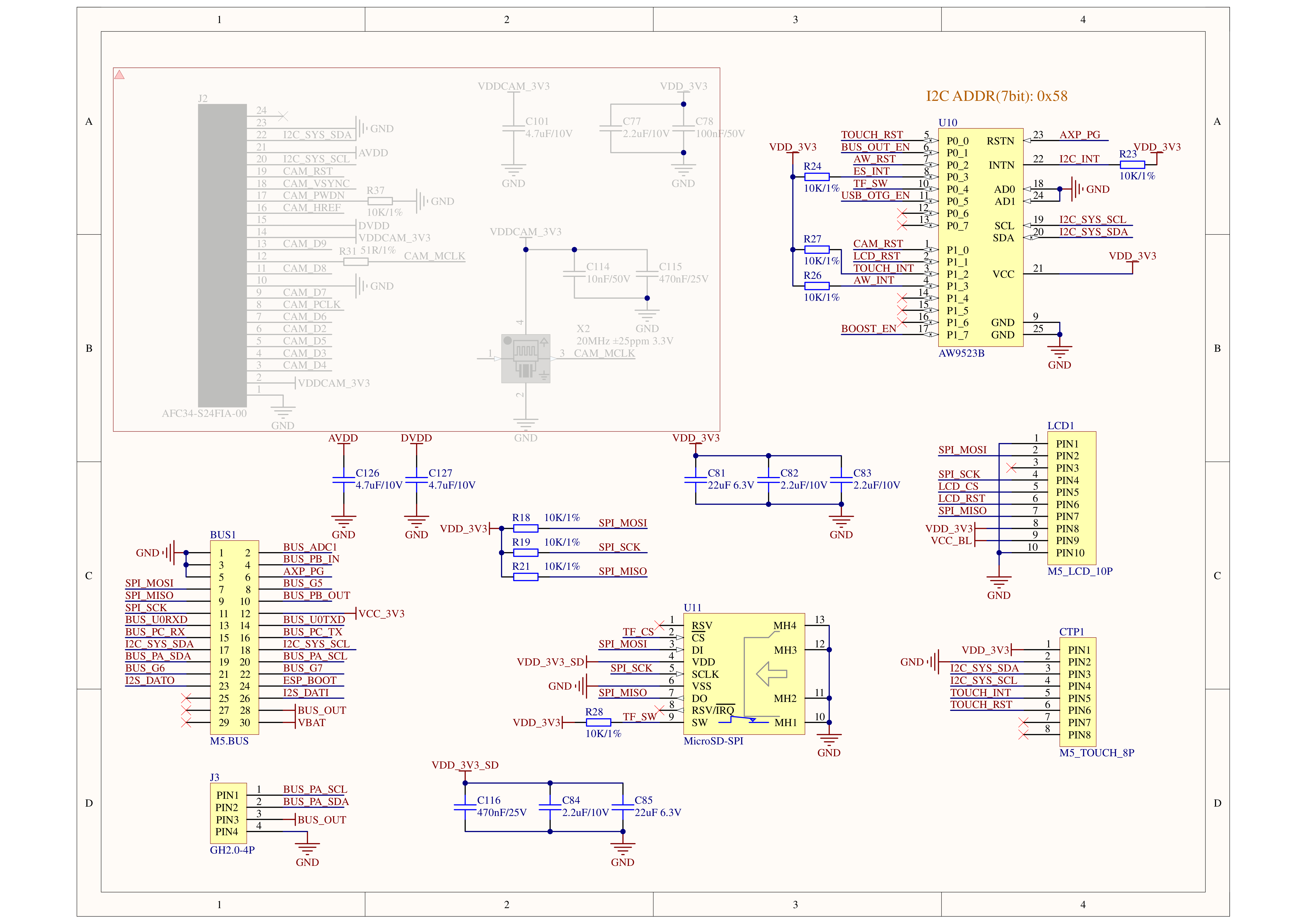

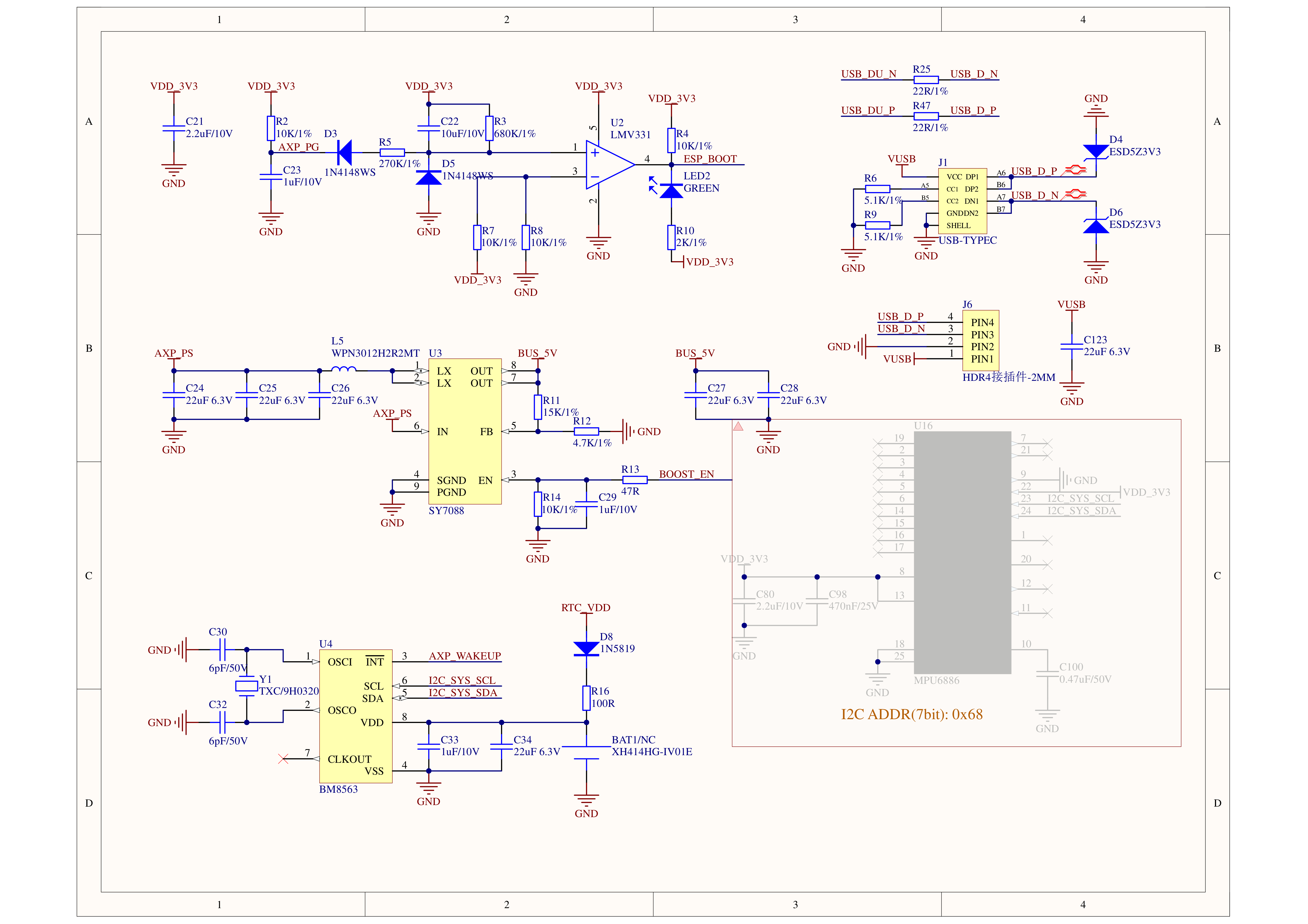

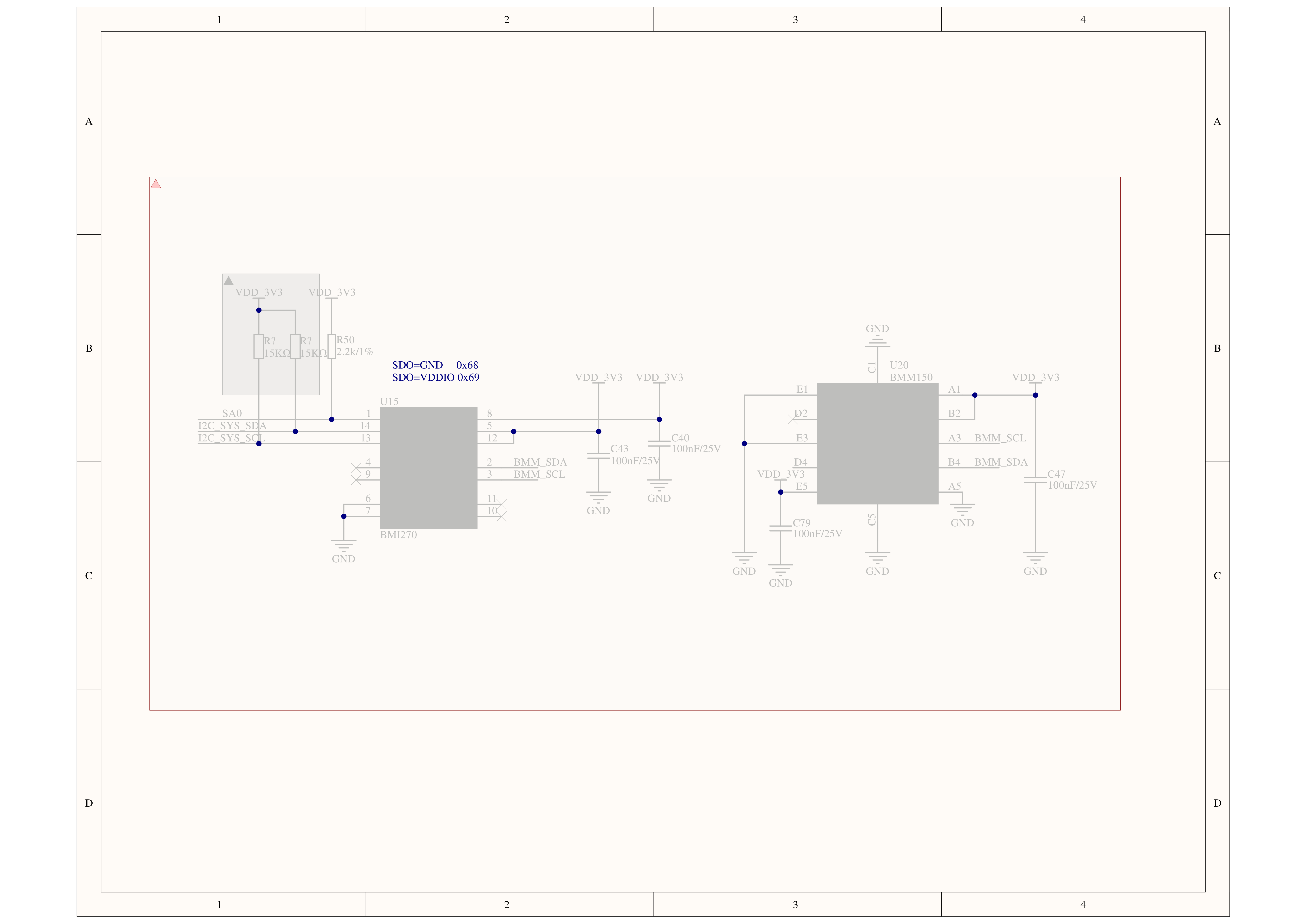

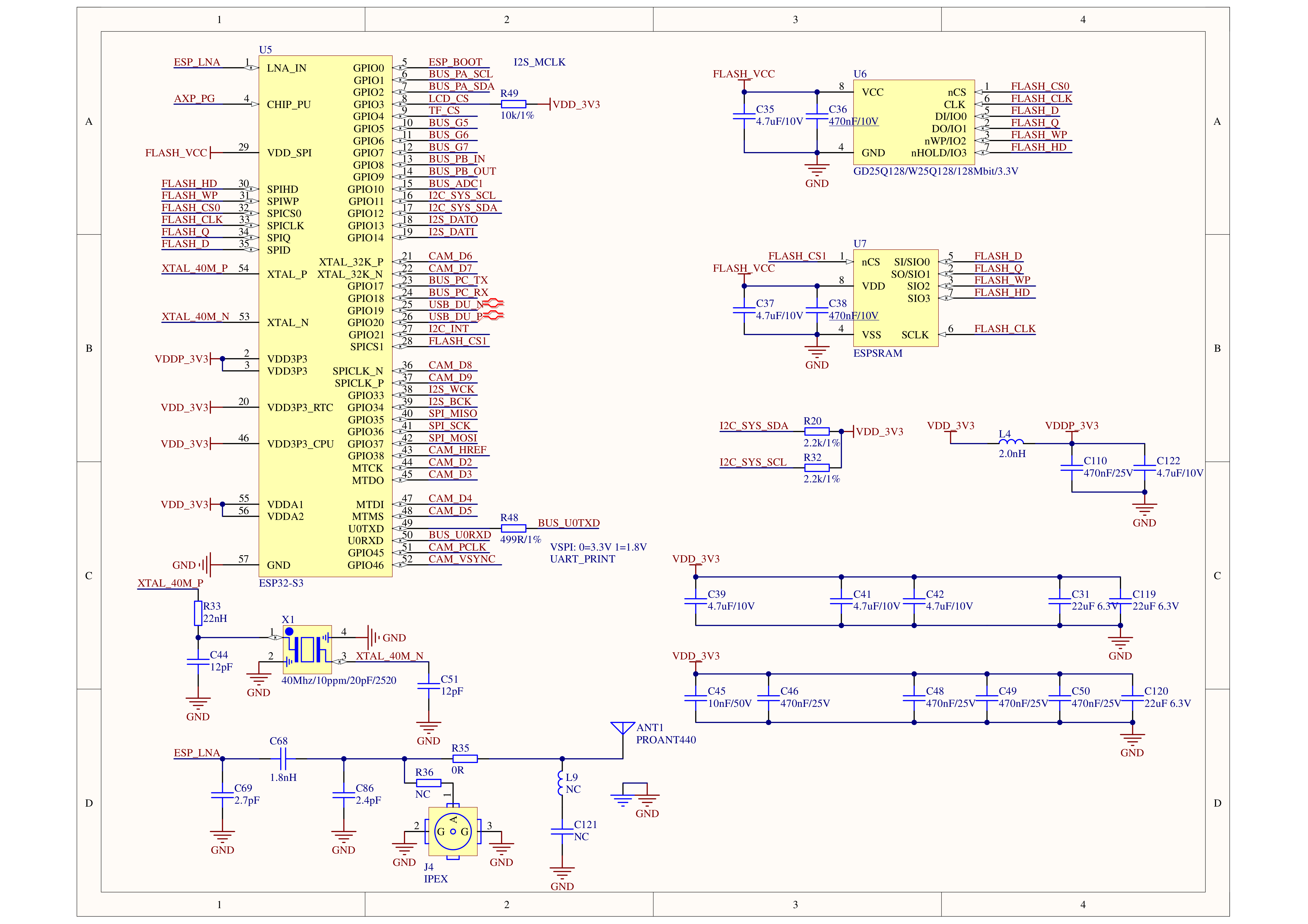

回路図
ピンマップ
LCD スクリーン & microSD
LCD ピクセル：320x240
| ESP32-S3 | G37 | G36 | G3 | G35 | G4 |
|---|---|---|---|---|---|
| ILI9342C | MOSI | SCK | CS | DC | |
| TF Card | SPI_MOSI | SPI_SCK | SPI_MISO | TF_CS |
| AW9523B (0x58) | P1_1 |
|---|---|
| ILI9342C | LCD_RST |
| AXP2101 (0x34) | DCDO1 | LX1 |
|---|---|---|
| ILI9342C | BL | PWR |
CAP.TOUCH
| ESP32-S3 | G12 | G11 | AW9523B_P1_2 | AW9523B_P0_0 |
|---|---|---|---|---|
| FT6336U (0x38) | I2C_SYS_SDA | I2C_SYS_SCL | TOUCH_INT | TOUCH_RST |
| ESP32-S3 | G12 | G11 |
|---|---|---|
| FT6336U | I2C_SYS_SDA | I2C_SYS_SCL |
| AW9523B | P0_0 | P1_2 |
|---|---|---|
| FT6336U | TOUCH_RST | TOUCH_INT |
マイク & アンプ
| ESP32-S3 | G12 | G11 | G34 | G33 | G13 | G14 | G0 |
|---|---|---|---|---|---|---|---|
| ES7210 (0x40) | I2C_SYS_SDA | I2C_SYS_SCL | I2S_BCK | I2S_WCK | I2S_DATO | I2S_MCLK | |
| AW88298 (0x36) | I2C_SYS_SDA | I2C_SYS_SCL | I2S_BCK | I2S_WCK | I2S_DATI |
| AW9523B | P0_2 | P1_3 |
|---|---|---|
| AW88298 | AW_RST | AW_INT |
AXP 電源インジケーター LED
| AXP2101 | AXP_CHG_LED |
|---|---|
| 赤色 LED | RTC_VDD |
RTC
| ESP32-S3 | G12 | G11 |
|---|---|---|
| BM8563 (0x51) | I2C_SYS_SDA | I2C_SYS_SCL |
| AXP2101 | IRQ |
|---|---|
| BM8563 | AXP_WAKEUP |
内部 I2C 接続
| ESP32-S3 | G12 | G11 |
|---|---|---|
| AXP2101 | I2C_SYS_SDA | I2C_SYS_SCL |
| BM8563 | I2C_SYS_SDA | I2C_SYS_SCL |
| ES7210 | I2C_SYS_SDA | I2C_SYS_SCL |
| AW88298 | I2C_SYS_SDA | I2C_SYS_SCL |
HY2.0-4P
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.A | GND | 5V | G2 | G1 |
| PORT.B | GND | 5V | G9 | G8 |
| PORT.C | GND | 5V | G18 | G17 |
CoreS3-SE M5-Bus 概略図
| FUNC | PIN | LEFT | RIGHT | PIN | FUNC |
|---|---|---|---|---|---|
| GND | 1 | 2 | G10 | ADC | |
| GND | 3 | 4 | G8 | PB_IN | |
| GND | 5 | 6 | RST | EN | |
| MOSI | G37 | 7 | 8 | G5 | GPIO |
| MISO | G35 | 9 | 10 | G9 | PB_OUT |
| SCK | G36 | 11 | 12 | 3V3 | |
| RXD0 | G44 | 13 | 14 | G43 | TXD0 |
| PC_RX | G18 | 15 | 16 | G17 | PC_TX |
| Int SDA | G12 | 17 | 18 | G11 | Int SCL |
| PORT.A SDA | G2 | 19 | 20 | G1 | PORT.A SCL |
| GPIO | G6 | 21 | 22 | G7 | GPIO |
| I2S_DOUT | G13 | 23 | 24 | G0 | I2S_LRCK |
| NC | 25 | 26 | G14 | I2S_DIN | |
| NC | 27 | 28 | 5V | ||
| NC | 29 | 30 | BAT |
Core シリーズホストピンマップ比較
製品サイズ
データシート
ソフトウェア
クイックスタート
Arduino
UiFlow2
PlatformIO
Easyloader
| Easyloader | ダウンロードリンク | 備考 |
|---|---|---|
| CoreS3-SE 出荷時ファームウェア Easyloader | download | / |
動画
- CoreS3-SE 機能紹介
製品比較
| ハードウェア周辺機器 | CoreS3-Lite  | CoreS3  | CoreS3-SE  |
|---|---|---|---|
| カメラ (GC0308) | ✅ | ✅ | ❌ |
| 近接センサー (LTR-553ALS-WA) | ✅ | ✅ | ❌ |
| IMU (BMI270) | ✅ | ✅ | ❌ |
| 地磁気コンパス (BMM150) | ✅ | ✅ | ❌ |
| RTC | ✅ | ✅ | ✅ |
| マイク | ✅ | ✅ | ✅ |
| スピーカー | ✅ | ✅ | ✅ |
| PIMC (AXP2101) | ✅ | ✅ | ✅ |
| 16MB Flash & 8MB PSRAM | ✅ | ✅ | ✅ |
| タッチパネル | ✅ | ✅ | ✅ |
| バックカバー | Cover For CoreS3 | Base DIN | Cover For CoreS3 |
| バッテリー容量 | 200mAh | 500mAh | ❌ |
コントローラーシリーズ製品の情報を比較する場合は、製品選定表にアクセスし、対象製品にチェックを入れることで比較結果を取得できます。選定表には主要パラメーターや機能特性などの重要情報が含まれており、複数製品の同時比較に対応しています。
