CoreS3-Lite
SKU:K128-Lite
描述
CoreS3-Lite 是一款集成丰富外设的可编程物联网控制器。 采用 ESP32-S3 核心主控，搭载 240MHz Xtensa® 32 位 LX7 双核处理器，板载 16MB Flash 和 8MB PSRAM 内存组合。设备正面集成 2.0" 电容触摸 IPS 屏，同时嵌入 0.3MP 摄像头 GC0308 与接近传感器 LTR-553ALS-WA，能够满足一般的人脸检测与识别应用。内置六轴姿态传感器 BMI270 + 三轴磁力计 BMM150 提供更多交互可能。基于 AXP2101 电源管理芯片与 BM8563 RTC 时钟芯片，能够实时监测电源状态与低功耗定时唤醒。音频交互方面提供高保真 16 bits I2S 功放芯片 AW88298 搭配 1W 扬声器， 音频编码芯片 ES7210 + 双麦克风输入方案， 能够实现全双工的音频交互。 集成 microSD 卡槽方便用户开发与数据存储。内置 200 mAh 锂电池， 采用磁吸背板设计，方便安装与固定。适用于智能家居控制，桌面机器人伴侣等应用场景。
教程 & 快速上手
本教程将向你介绍，如何通过 Arduino IDE 编程控制 CoreS3-Lite 设备。
产品特性
- 基于 ESP32-S3 核心主控
- 240MHz Xtensa® 32 位 LX7 双核
- 2.4GHz Wi-Fi
- 16MB Flash + 8MB PSRAM
- 2.0" 电容触摸 IPS 屏
- 0.3MP 摄像头 (GC0308)
- 集成式数字光传与接近传感器：LTR-553ALS-WA
- 六轴姿态传感器 (BMI270) + 三轴磁力计 (BMM150)
- 采用 AXP2101 电源管理
- BM8563 RTC 低功耗定时唤醒设计
- AW88298 16bit I2S 功放 + 1W 扬声器
- ES7210 编码器 + 双麦克风阵列
- microSD 卡槽
- 支持 USB-OTG
- 磁吸背板
包装内容
- 1 × CoreS3-Lite
- 1 x 内六角扳手 L 形 2.5mm (适配 M3 螺丝)
应用场景
- DIY 项目开发
- 智能家居系统
- 桌面语音助手
- 教育类互动机器人
- 工业设备状态监测仪
规格参数
| 规格 | 参数 |
|---|---|
| SoC | ESP32-S3 240MHz Xtensa® 32 位 LX7 双核处理器，2.4GHz Wi-Fi, USB-OTG 功能 |
| Flash | 16MB |
| PSRAM | 8MB |
| 屏幕驱动 | 2.0" @ 320 x 240 ILI9342C |
| 触摸驱动 | FT6336U |
| 摄像头 | GC0308@ 0.3MP |
| 接近传感器 | LTR-553ALS-WA |
| 电源管理芯片 | AXP2101 |
| 六轴姿态传感器 | BMI270 |
| 三轴磁力计 | BMM150 |
| RTC | BM8563 |
| 扬声器 | 16 bits-I2S 功放芯片 AW88298@1W |
| 音频编码芯片 | ES7210，双麦克风输入 |
| 产品尺寸 | 54.0 x 54.0 x 16.5 mm |
| 产品重量 | 54.0g |
| 包装尺寸 | 133.0 x 93.5 x 22.5mm |
| 毛重 | 71.5g |
操作说明
BMM150 磁场干扰
带有磁铁的产品可能对 BMM150 磁场传感器造成干扰，导致读数异常。当搭配含有磁铁的 M5 主控设备时，需拆除磁铁，同时避免 BMM150 传感器放置在强磁场附近。
进入下载模式
下载程序之前需长按复位按键 3S（亮绿灯）进入下载模式。
开关机操作
- 开机：单击左侧电源键
- 关机：长按 6 秒左侧电源键
- 复位： 单击底侧 RST 按键
电源管理
CoreS3-Lite 采用 AXP2101 电源管理芯片搭配 AW9523B IO 拓展芯片实现对电源输入输出方向的控制。参考下图BUS_OUT_EN与USB_OTG_EN的引脚状态设置电源的输入输出方向，具体设置代码可参见M5Unified。
认证信息
- CE/MIC/FCC/SAR
原理图
1/7
管脚映射
LCD 屏幕
LCD 像素：320x240
| ESP32-S3 | GPIO37 | GPIO36 | GPIO3 | GPIO35 |
|---|---|---|---|---|
| ILI9342C | MOSI | SCK | CS | DC |
| AW9523B | P1_1 |
|---|---|
| ILI9342C | RST |
| AXP2101 | DLDO | LX1 |
|---|---|---|
| ILI9342C | BL | PWR |
microSD
| ESP32-S3 | GPIO35 | GPIO37 | GPIO36 | GPIO4 |
|---|---|---|---|---|
| microSD | MISO | MOSI | SCK | CS |
摄像头 & 接近传感器 LTR-553ALS-WA
| ESP32-S3 | GPIO12 | GPIO11 | GPIO45 | GPIO46 | GPIO38 |
|---|---|---|---|---|---|
| GC0308 | I2C_SYS_SDA | I2C_SYS_SCL | CAM_PCLK | CAM_VSYNC | CAM_HREF |
| LTR-553ALS-WA | I2C_SYS_SDA | I2C_SYS_SCL |
| AW9523B | P1_0 |
|---|---|
| GC0308 | CAM_RST |
CAP.TOUCH (I2C Addr: 0x38)
| ESP32-S3 | GPIO12 | GPIO11 |
|---|---|---|
| FT6336U | I2C_SYS_SDA | I2C_SYS_SCL |
| AW9523B | P0_0 | P1_2 |
|---|---|---|
| FT6336U | TOUCH_RST | TOUCH_INT |
麦克风 & 功放
| ESP32-S3 | GPIO12 | GPIO11 | GPIO34 | GPIO33 | GPIO13 | GPIO14 | GPIO0 |
|---|---|---|---|---|---|---|---|
| ES7210(0x40) | I2C_SYS_SDA | I2C_SYS_SCL | I2S_BCK | I2S_WCK | I2S_DATO | I2S_MCLK | |
| AW88298(0x36) | I2C_SYS_SDA | I2C_SYS_SCL | I2S_BCK | I2S_WCK | I2S_DATI |
| AW9523B | P0_2 | P1_3 |
|---|---|---|
| AW88298 | AW_RST | AW_INT |
AXP 电源指示灯
| AXP2101 | AXP_CHG_LED |
|---|---|
| Red LED | RTC_VDD |
RTC
| ESP32-S3 | GPIO12 | GPIO11 |
|---|---|---|
| BM8563 | I2C_SYS_SDA | I2C_SYS_SCL |
| AXP2101 | IRQ |
|---|---|
| BM8563 | AXP_WAKEUP |

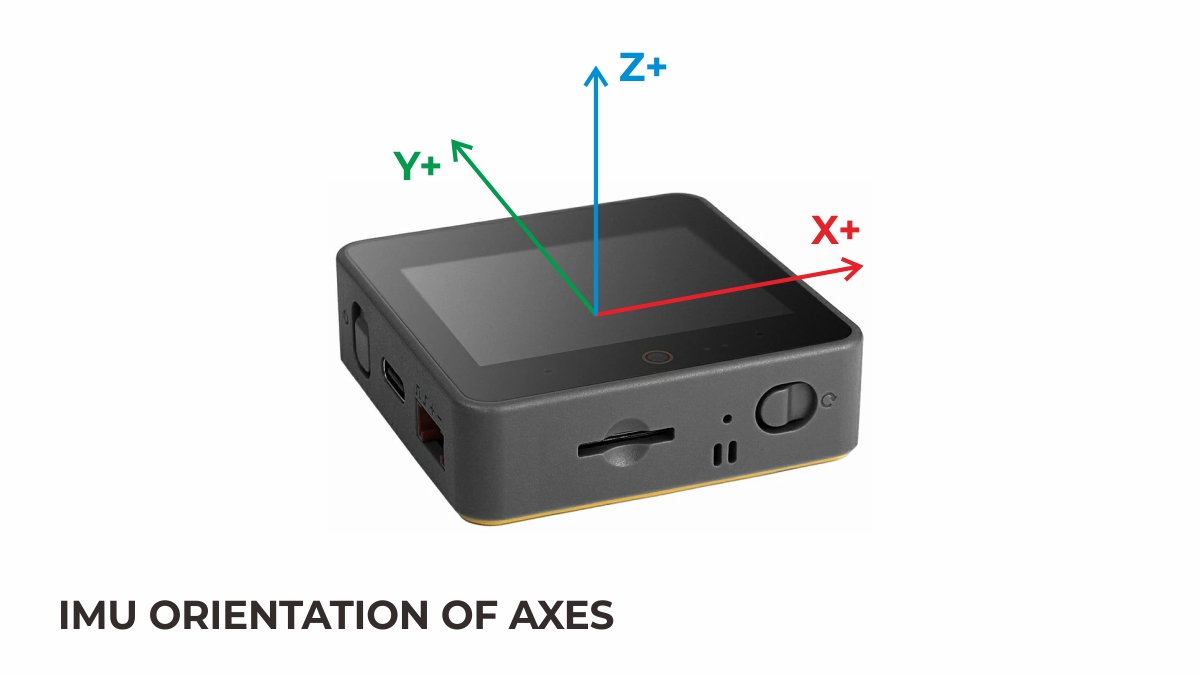

IMU（3 轴陀螺仪 + 3 轴加速计 +3 轴磁力计）
| ESP32-S3 | GPIO12 | GPIO11 |
|---|---|---|
| BMI270 | I2C_SYS_SDA | I2C_SYS_SCL |
内部 I2C 连接
| ESP32-S3 | GPIO12 | GPIO11 |
|---|---|---|
| BMI270 | I2C_SYS_SDA | I2C_SYS_SCL |
| AXP2101 | I2C_SYS_SDA | I2C_SYS_SCL |
| BM8563 | I2C_SYS_SDA | I2C_SYS_SCL |
| ES7210 | I2C_SYS_SDA | I2C_SYS_SCL |
| AW88298 | I2C_SYS_SDA | I2C_SYS_SCL |
BMM150
| BMI270 | BMI270_ASDx | BMI270_ASCx |
|---|---|---|
| BMM150 | BMM_SDA | BMM_SCL |
BMM150 挂载于 BMI270
通过 BMI270 的 Sensor Hub 辅助 I2C 接口接入 BMM150，实现统一的 9 轴传感数据采集。
HY2.0-4P
| HY2.0-4P | Black | Red | Yellow | White |
|---|---|---|---|---|
| PORT.A | GND | 5V | G2 | G1 |
M5-BUS
| FUNC | PIN | LEFT | RIGHT | PIN | FUNC |
|---|---|---|---|---|---|
| GND | 1 | 2 | G10 | ADC | |
| GND | 3 | 4 | G8 | PB_IN | |
| GND | 5 | 6 | RST | EN | |
| MOSI | G37 | 7 | 8 | G5 | GPIO |
| MISO | G35 | 9 | 10 | G9 | PB_OUT |
| SCK | G36 | 11 | 12 | 3V3 | |
| RXD0 | G44 | 13 | 14 | G43 | TXD0 |
| PC_RX | G18 | 15 | 16 | G17 | PC_TX |
| Int SDA | G12 | 17 | 18 | G11 | Int SCL |
| PORT.A SDA | G2 | 19 | 20 | G1 | PORT.A SCL |
| GPIO | G6 | 21 | 22 | G7 | GPIO |
| I2S_DOUT | G13 | 23 | 24 | G0 | I2S_LRCK |
| NC | 25 | 26 | G14 | I2S_DIN | |
| NC | 27 | 28 | 5V | ||
| NC | 29 | 30 | BAT |
尺寸图
数据手册
软件开发
Arduino
- CoreS3-Lite Arduino 快速上手
- CoreS3-Lite Arduino CoreS3 Arduino 驱动库
- CoreS3-Lite Arduino M5Unified 驱动库
- CoreS3-Lite Arduino M5GFX 驱动库
UiFlow2
PlatformIO
[env:m5stack-cores3]
platform = espressif32@6.7.0
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
monitor_speed = 115200
build_flags =
-DESP32S3
-DBOARD_HAS_PSRAM
-mfix-esp32-psram-cache-issue
-DCORE_DEBUG_LEVEL=5
-DARDUINO_USB_CDC_ON_BOOT=1
-DARDUINO_USB_MODE=1
lib_deps =
M5Unified=https://github.com/m5stack/M5UnifiedESP-IDF
Easyloader
| Easyloader | 下载链接 | 备注 |
|---|---|---|
| CoreS3-Lite 出厂固件 Easyloader | download | / |
其他
I2C 通信地址
| Chip | ADDRESS |
|---|---|
| GC0308 ADDR | 0X21 |
| LTR553 ADDR | 0x23 |
| AXP2101 ADDR | 0x34 |
| AW88298 ADDR | 0x36 |
| FT6336 ADDR | 0x38 |
| ES7210 ADDR | 0x40 |
| BM8563 ADDR | 0x51 |
| AW9523 ADDR | 0x58 |
| BMI270 ADDR | 0x69 |
| BMM150 ADDR | 0x10 |
相关视频
- CoreS3-Lite 产品介绍
产品对比
| 硬件外设 | CoreS3-Lite | CoreS3  | CoreS3-SE  |
|---|---|---|---|
| 摄像头 (GC0308) | √ | √ | × |
| 接近传感器 (LTR-553ALS-WA) | √ | √ | × |
| IMU (BMI270) | √ | √ | × |
| 磁罗盘 (BMM150) | √ | √ | × |
| RTC | √ | √ | √ |
| 麦克风 | √ | √ | √ |
| 扬声器 | √ | √ | √ |
| PIMC (AXP2101) | √ | √ | √ |
| 16MB Flash 和 8MB PSRAM | √ | √ | √ |
| 触摸 | √ | √ | √ |
| 背板 | Cover For CoreS3 | Base DIN | × |
| 电池容量 | 200mAh | 500mAh | × |
