Cardputer v1.1
SKU:K132-V11
説明
Cardputer v1.1は、エンジニア向けに設計された高性能カードコンピュータで、初代 Cardputer から全面的なアップグレードを実現しています。新バージョンには、新しいStampS3Aメインコントローラーが搭載され、コアモジュールのアンテナとボタンのデザインが最適化され、システムの安定性とユーザーエクスペリエンスが大幅に向上しています。制御インターフェースとして、56 キーのキーボードと 1.14 インチのTFTスクリーンを搭載し、効率的な表示と操作を実現。また、録音とウェイクアップ機能をサポートする SPM1423 デジタル MEMSマイクを搭載し、キャビティスピーカーから音声を出力します。さらに、赤外線エミッターにより外部赤外線制御インターフェース機能を提供します。拡張性については、内蔵の Grove インターフェースによりカスタムセンサーの拡張が可能で、ストレージについては Micro SDカードスロットで簡単にストレージを拡張できます。電源システムには、内部 120mAh とベース部 1400mAh のリチウムバッテリー電源ソリューションを採用し、リチウムバッテリーの充電とブーストバック回路を統合することで、バッテリー寿命を大幅に向上させています。構造的には、ベース部に金属への取り付け用マグネットを備え、LEGO ホールによる拡張にも対応しています。この製品は、エンジニアの迅速な機能検証、産業制御、ホームコントロールシステムなど、様々なシーンで幅広く活用できます。
チュートリアル
本チュートリアルでは、Arduino IDE を使用して Cardputer v1.1 デバイスをプログラミング制御する方法を紹介します
注意事項
LCD と RGB LED の使用上の注意
RGB と LCD のバックライトは電源を共有しているため、LCD のバックライト輝度が 100% 未満の場合、RGB に適切な電力が供給されません。RGB の機能を使用する際は、バックライトを最大輝度にしてください。
特徴
- StampS3A マイクロコントローラー
- 56 キーキーボード
- 1.14 インチ TFT スクリーン
- キャビティスピーカーと SPM1423 デジタル MEMS マイク
- 赤外線制御インターフェース用赤外線エミッター
- HY2.0-4P インターフェース
- microSD カードスロット
- 内蔵 120mAh とベース部 1400mAh リチウムバッテリー
- マグネット付きベース
- LEGO ホール拡張対応
- 開発プラットフォーム
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
含まれるもの
- 1 x Cardputer V1.1
- 1 x L 型六角レンチ 1.5mm（M2 ネジ用）
アプリケーション
- 迅速な機能検証とプロトタイピング
- 産業制御と自動化
- ホームコントロールシステム
- データ収集とセンサーモニタリング
- 組込みシステム開発と学習
- 無線通信と IoT プロジェクト
仕様
| 仕様 | パラメータ |
|---|---|
| SoC | ESP32-S3FN8 (Xtensa LX7), 8MB Flash, Wi-Fi, OTG, CDC |
| フラッシュ | 8MB |
| ストレージ | SD カード |
| キーボード | 56 キー (4 x 14) |
| ボタン | 1 x リセットボタン + 1 x ユーザーボタン |
| Grove | 1 x HY2.0-4P |
| バッテリー容量 | 120mAh + 1400mAh（ベース部） |
| スクリーン | ST7789V2@1.14 インチ、240 x 135px |
| キャビティスピーカー | 8Ω@1W I2S@NS4168 |
| マイクロフォン | MEMS マイクロフォン @SPM1423 |
| 赤外線距離 | ∠0° 赤外線発光距離（直線）: 410cm ∠90° 赤外線発光距離: 66cm ∠45° 赤外線発光距離: 170cm |
| スリープ時電流 | DC 4.2V@0.15uA |
| 動作時電流 | 赤外線発光モード: DC 4.2V/148.07mA キーボードモード: DC 4.2V/138.93mA |
| 動作温度範囲 | 0 ~ 40°C |
| 製品寸法 | 84.0 x 54.0 x 19.7mm |

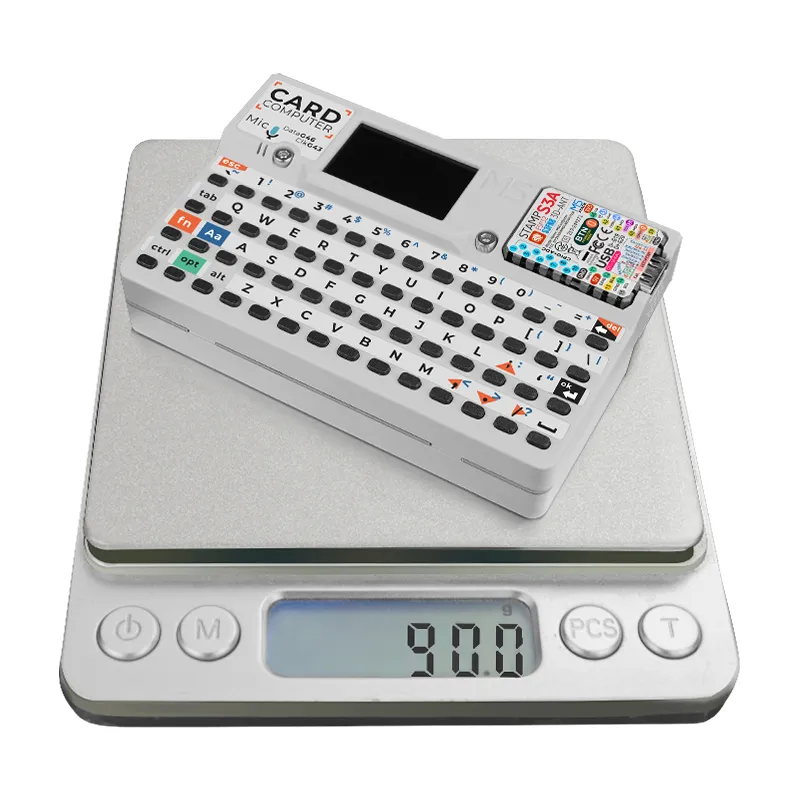

| 製品重量 | 90.0g |
| 梱包サイズ | 145.7 x 95.0 x 20.7mm |
| 梱包重量 | 106.8g |
操作説明
ダウンロードモード
ダウンロードモードに入るには、電源を入れる前に Cardputer v1.1 の側面にある
.gif)
G0ボタンを押し続け、電源が入った後にボタンを離すとダウンロードモードに入ります。充電時の注意事項
Cardputer v1.1 を充電する際は、電源を「ON」に切り替えてください。
分解時の注意事項
パネルから StampS3A を取り外す必要がある場合は、背面の FPC ケーブルとコネクタに注意し、画面コネクタを損傷しないように、ゆっくりと引き出してください。Cardputerアクセサリーキットの操作動画を参照してください。
回路図
1/4
ピンマップ
SPM1423 マイク
| StampS3A | G46 | G43 | 3.3V | GND |
|---|---|---|---|---|
| SPM1423 | DAT | CLK | VCC | GND |
microSD ソケット
| StampS3A | G12 | G14 | G40 | G39 |
|---|---|---|---|---|
| microSD ソケット | CS | MOSI | CLK | MISO |
ST7789V2 & RGB LED
| StampS3A | G38 | G33 | G34 | G35 | G36 | G37 |
|---|---|---|---|---|---|---|
| ST7789V2 | DISP_BL | RST | RS | DAT | SCK | CS |
| RGB LED | VDD |
キーボードとバッテリー検出
| StampS3A | G10 | G7/G6/G5/G4/G3/G15/G13 | G11/G9/G8 |
|---|---|---|---|
| バッテリー検出 (ADC) | ADC | ||
| 74HC138 | Y7~Y0 | A2/A1/A0 |
スピーカーと赤外線
| StampS3A | G41 | G42 | G43 | G44 |
|---|---|---|---|---|
| NS4168 (スピーカー) | BCLK | SDATA | LRCLK | |
| 赤外線 | TX |
HY2.0-4P
| HY2.0-4P | 黒 | 赤 | 黄 | 白 |
|---|---|---|---|---|
| 定義 | GND | 5V | G2 | G1 |
製品サイズ
データシート
ソフトウェア
Arduino
UiFlow2
PlatformIO
[env:m5stack-stamp-s3]
platform = espressif32
board = esp32-s3-devkitc-1
framework = arduino
upload_speed = 1500000
build_flags =
-DESP32S3
-DCORE_DEBUG_LEVEL=5
-DARDUINO_USB_CDC_ON_BOOT=1
-DARDUINO_USB_MODE=1
lib_deps =
M5Unified=https://github.com/m5stack/M5UnifiedESP-IDF
Easyloader
| Easyloader | ダウンロードリンク | 備考 |
|---|---|---|
| Cardputer v1.1 ユーザーデモ Easyloader | ダウンロード | / |
動画
- Cardputer v1.1 製品紹介とケースデモンストレーション
製品比較
| 比較項目 | Cardputer v1.1 | Cardputer |
|---|---|---|
| コアモジュール | StampS3A | StampS3 |
| RGB LED 制御ロジック | RGB LED はスクリーンバックライトと電源を共有、最適化された制御ロジック | 電源投入時に電力供給 |
| アンテナデザイン | より良い信号受信のために最適化されたアンテナデザイン | 標準的なアンテナデザイン |
| StampS3 モジュールブートボタン | 最適化されたボタンの感触、ボタンサイズは 4.0 x 3.0 x 2.0mm | ボタン仕様 2.6 x 1.6 x 0.55mm |
| 消費電力 | 低消費電力化に最適化 | 標準的な設計 |
