DinMeter v1.1

SKU:K134-V11

説明

DinMeter v1.1 は DinMeter 製品の改良版であり、メインコントローラーモジュールを Stamp-S3 から Stamp-S3A へアップグレードしました。DinMeter v1.1 は 1/32 DIN 規格のデジタルメーター開口寸法を採用しており、産業用制御盤や PLC 制御ボックスなどの一般的な機器に用意された取付開口へそのまま取り付けることができます。追加のブラケット製作やパネル構造の変更が不要なため、統合コストと組立時間を大幅に削減できます。固定方式は両面テープ固定とねじ穴固定の 2 種類をサポートし、さまざまな設置シーンに対応します。本製品は 1.14 インチ ST7789 ディスプレイと押下可能なロータリーエンコーダーを搭載し、ノブ位置を正確に検出してインタラクティブな操作を実現します。さらに、RTC リアルタイムクロック、ブザー、ファンクションボタンをオンボード搭載し、タイマー通知やウェイクアップ機能をサポートします。電源設計は柔軟で、DC 6 ~ 36V の広範囲入力に対応し、リチウムバッテリー用コネクタおよび充電回路も備えているため、多様な電源環境に適応します。また、PORT.A および PORT.B 拡張インターフェースを提供し、I2C や GPIO 周辺機器の接続が容易で、各種組み込みメーター表示や制御入力用途に適しています。

クイックスタート

Arduino IDE

本チュートリアルでは、Arduino IDE を使用して DinMeter v1.1 デバイスをプログラミングおよび制御する方法を紹介します。

UiFlow2

本チュートリアルでは、UiFlow2 ビジュアルプログラミングプラットフォームを使用して DinMeter v1.1 デバイスを制御する方法を紹介します。

特徴

ST7789P3 ディスプレイ
Stamp-S3A をメインコントローラーとして採用
ロータリーエンコーダー
広電圧入力対応
PORT.A および PORT.B インターフェースを搭載
リチウムバッテリーコネクタ（充電対応）
1/32 DIN 規格（45 x 22.5mm）
2 種類の固定方式：
- 両面テープ
- ねじ穴固定
開発プラットフォーム
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO

含まれるもの

1 x DinMeter v1.1
1 x 250mAh ポリマーリチウムバッテリー
1 x 2.54-2P 端子
1 x プラスチック製背面クリップ
1 x 両面テープ
1 x ピン用シール

アプリケーション

スマートホーム検知・制御システム
入退室管理システム
産業用制御
メイカーおよび DIY プロジェクト

仕様

仕様	パラメータ
SoC	ESP32-S3FN8@Xtensa LX7 デュアルコア、動作周波数 240MHz
Flash	8MB
Wi-Fi	2.4 GHz Wi-Fi
USB	USB OTG, USB Serial/JTAG
広電圧入力範囲	6 ~ 36V
ディスプレイドライバ	ST7789P3
ディスプレイ解像度	135 x 240
充電電流	100mA
Grove 出力能力	PORT.A 出力能力：DC 5V@220mA PORT.B 出力能力：DC 5V@220mA
待機電流（バッテリー駆動時）	DC 4.2V@38.4uA
バッテリーコネクタ仕様	1.25mm-2P
電源方式	USB / DC 電源 / バッテリー
動作温度	0 ~ 40°C
製品サイズ	53.0 x 30.0 x 32.0mm

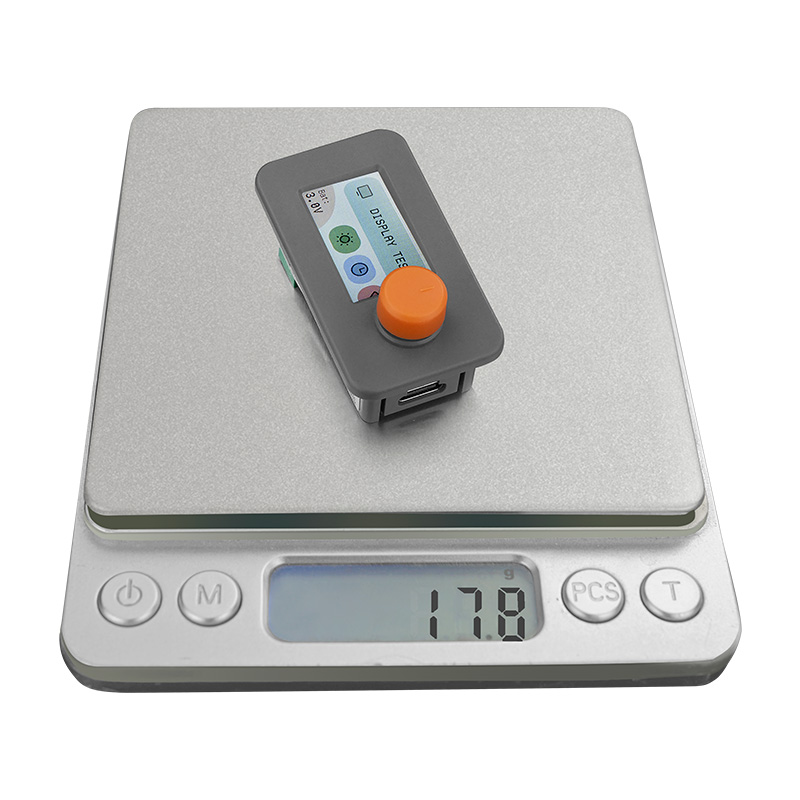

製品重量	17.8g
梱包サイズ	136.0 x 95.0 x 24.0mm
総重量	44.9g

操作説明

電源オン / オフ操作

電源オン：バッテリーのみで給電している場合、WAKE ボタンを押す、または RTC のタイマー割り込み（IRQ）によりデバイスをウェイクアップできます。ウェイクアップ信号が発生した後、初期化プログラムで HOLD（GPIO46）ピンを High（1）に設定し、電源供給を維持してください。設定しない場合、デバイスは再びスリープ状態に入ります。
電源オフ：USB 外部電源が接続されていない（バッテリー給電のみの）場合、以下のいずれかの方法で電源オフできます。（1）RST ボタンを押す（2）プログラムから HOLD（GPIO46）ピンを Low（0）に設定し、バッテリー電源を遮断する
