Unit PoE-P4

SKU:U213

説明

Unit PoE‑P4 は、PoE に対応した高性能なイーサネット組み込みコントローラです。コア部には ESP32‑P4 メインコントローラ（RISC‑V 32 ビット デュアルコア 360MHz + LP シングルコア 40MHz）を搭載し、16MB Flash および 32MB PSRAM を内蔵しています。イーサネット PHY チップとして IP101GRI を統合し、10/100 Mbps の通信速度をサポートします。また PoE 給電に対応しており、最大出力 6W の内蔵 DC‑DC コンバータにより本体への電力供給を一元的に行うことで、電源配線の簡略化を図っています。24P FPC ディスプレイ拡張インターフェース（MIPI DSI + TP + BL）および 24P FPC カメラインターフェース（MIPI CSI）を備え、高解像度の画面表示と映像入力に対応しています。拡張インターフェースとして、USB メモリや HID デバイスなどの周辺機器を接続可能な USB Type‑C Host（USB 2.0）×1、デバッグ用の OTG・ファームウェア書き込み対応 USB Type‑C（USB 2.0）×1 を搭載するほか、Hat 拡張インターフェース、SDIO/ISP IO 拡張インターフェース、Grove インターフェースを備え、各種センサーや周辺機器を柔軟に拡張・接続することが可能です。さらに RGB インジケータ LED、赤外線送信回路、ユーザーボタンを統合しており、状態表示、ローカル操作、赤外線信号送信といった機能に対応しています。産業用 HMI、PoE スマート端末、ビジョン収集ノード、スマートホームコントローラ、エッジコンピューティング機器などの用途に最適です。

クイックスタート

Arduino IDE

Arduino IDE

本チュートリアルでは、Arduino IDE を使用して Unit PoE-P4 をプログラム制御する方法を説明します。

特徴

• ESP32-P4 メインコントローラ：
  • 16MB Flash + 32MB PSRAM
• 周辺インターフェース：
  • 1x 24P FPC カメラインターフェース：MIPI CSI 2‑Lane
  • 1x 24P FPC ディスプレイ拡張インターフェース：MIPI DSI 2‑Lane + TP + BL
  • 1x USB Type‑C Host インターフェース (USB 2.0)
  • 1x USB Type‑C プログラム書き込み / OTG インターフェース (USB 2.0)
• イーサネット：
  • IP101 10/100M イーサネット PHY チップ内蔵
  • PoE（Power over Ethernet）給電対応、1 本のネットワークケーブルでデータ通信と電源供給を同時に行うことができます
• ヒューマンインターフェース：
  • 1x RGB LED インジケータ
  • 1x ユーザーボタン
  • 1x 赤外線送信
• 拡張インターフェース：
  • HY2.0-4P 拡張インターフェース
  • Hat2-Bus 2.54-16P
  • SDIO-Bus 2.54-9P
  • ISP-Bus 2.54-6P

含まれるもの

• 1 x Unit PoE-P4
• 1 x HY2.0-4P Grove 接続ケーブル（20cm）

アプリケーション

• 産業用ヒューマンマシンインターフェース（HMI）
• PoE スマート端末
• ビジョン収集ノード
• スマートホームコントローラ
• エッジコンピューティング機器

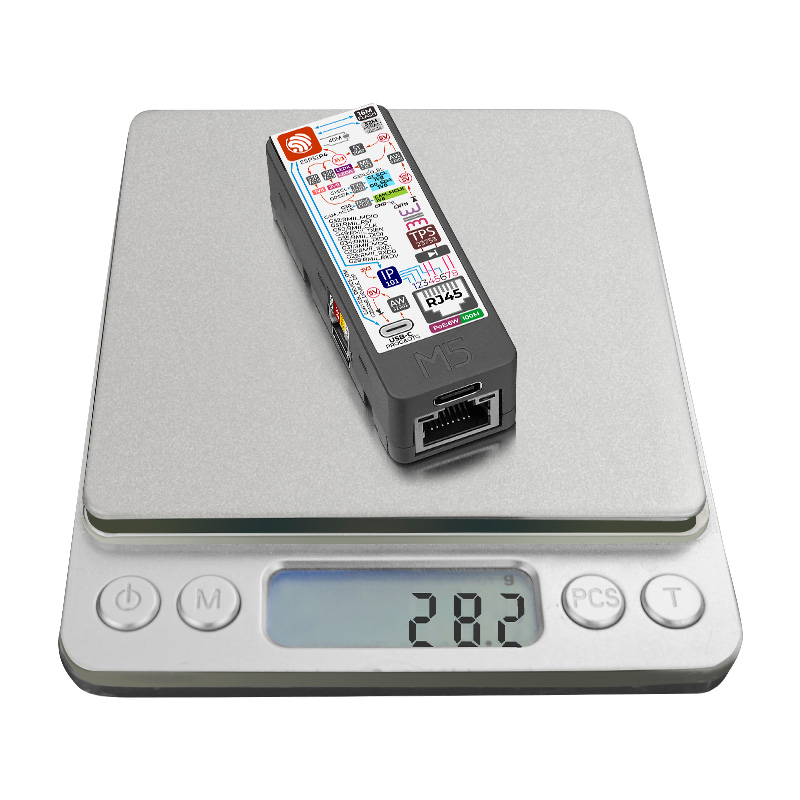

仕様

操作説明

ダウンロードモードへの移行

ファームウェアを書き込む場合は、USB Type-C ケーブルでデバイスをパソコンに接続し、側面のボタンを 3 秒間長押し、緑色の LED が点灯するまで待機してください。これによりデバイスがダウンロードモードに移行し、書き込みが可能な状態になります。

デバイスコントロールページへのアクセス

本デバイスの工場出荷時ファームウェアには、RGB LED の色制御、ボタン押下回数の統計、GPIO ピンのモード切り替え、およびハイ / ローレベル出力に対応した WEB コントロールページがプリインストールされています。デバイスの制御ページには、以下の手順でアクセスできます。

1. Unit PoE-P4 に電源を供給し、イーサネットケーブルを接続します。
2. シリアルモニタを開き、デバイスの現在の IP アドレスを確認します。
3. お使いのパソコンまたはスマートフォンがデバイスと同一の LAN 内にあることを確認します。
4. 以下のいずれかの方法でページにアクセスします：

• ブラウザのアドレスバーに poe-p4.local と入力する
• シリアルモニタに表示された IP アドレスをブラウザのアドレスバーに入力してアクセスする

回路図

• Unit PoE-P4 メイン基板 回路図 PDF
• Unit PoE-P4 電源基板 回路図 PDF
• Unit PoE-P4 HAT 拡張インターフェース 回路図 PDF

1/7

ピンマップ

Ethernet

LCD

TP

Camera

USB Type‑C

IR & RGB LED & Button

HY2.0-4P

SDIO & ISP

Hat2-Bus

製品サイズ

• Unit PoE-P4 製品サイズ PDF

データシート

• ESP32-P4
• IP101GRI
• TPS23753A

ソフトウェア

Arduino

• Unit PoE-P4 Arduino クイックスタート

ESP-IDF

• Unit PoE-P4 出荷時ファームウェア ソースコード
• Unit PoE-P4 出荷時ファームウェア ビルドチュートリアル

その他

• Unit PoE-P4 ファームウェアの初期化チュートリアル

動画

• Unit PoE-P4 製品紹介および機能デモ
