Core2 v1.3

SKU:K010-V13

説明

Core2 v1.3 は IoT アプリケーション向けに設計された高集積コントローラーです。ESP32-D0WDQ6-V3 コアを搭載し、Xtensa デュアルコア 32 ビット LX6 プロセッサを採用、動作周波数は 240MHz です。 16MB Flash・8MB PSRAM を内蔵し、2.4GHz Wi-Fi に対応しています。本バージョンは Core2 v1.0 をベースに改良されており、AXP192 電源管理 IC を継承しつつシステム構成と互換性を維持した上で、背面拡張ボードの 6 軸 IMU を BMI270 にアップグレードし、姿勢検出の精度と総合性能を向上させています。インターフェースには 2.0 インチカラー静電容量式タッチスクリーンを採用しており、画面前面の 3 つの円形タッチ領域をプログラムによって 3 つの仮想ボタンとして割り当て可能です。触覚フィードバック用の振動モーターも内蔵しています。ストレージ・オーディオ機能として、microSD カードスロットとスピーカーを搭載。I2S デジタルインターフェース経由で NS4168 アンプから音声出力することで、歪みを低減し高音質を実現しています。RTC リアルタイムクロック IC と 500mAh リチウムイオンバッテリーも内蔵しています。背面拡張ボードには BMI270 6 軸 IMU とマイクロフォンが統合されており、姿勢検出や音声収集などの機能に対応します。本製品は IoT 端末、ヒューマンマシンインターフェース、姿勢検出、組み込み多機能開発などの用途に最適です。

クイックスタート

UiFlow

UiFlow

本チュートリアルでは、UiFlow グラフィカルプログラミングプラットフォームを使用して Core2 デバイスを制御する方法を説明します。

UiFlow2

UiFlow2

本チュートリアルでは、UiFlow2 グラフィカルプログラミングプラットフォームを使用して Core2 デバイスを制御する方法を説明します。

Arduino IDE

Arduino IDE

本チュートリアルでは、Arduino IDE を使用して Core2 デバイスのプログラミングと制御を行う方法を説明します。

注意事項

• Core2 v1.3 に搭載された振動モーターは Base シリーズと構造上干渉するため、デバイスの破損を防ぐため Core2 v1.3 と Base シリーズ拡張ベースを重ねて使用しないでください。
• Core2 v1.3 を M5 モジュールと組み合わせて使用する場合は、バッテリーボトムを取り外す必要があります。ベースの I2S マイク、IMU、バッテリー機能を維持したまま他モジュールと接続する場合は、M5GO Bottom2の使用を推奨します。
• 画面端部でタッチの非線形性が発生する場合があります。M5Toolを使用して画面ファームウェアを更新することで解消できる場合があります。

特徴

• ESP32-D0WDQ6-V3 コア:
  • 16MB Flash
  • 8MB PSRAM
  • 2.4GHz Wi-Fi
• ヒューマンインターフェース
  • 2.0 インチ カラー静電容量式タッチスクリーン
  • 内蔵スピーカー
  • 振動モーター
• 独立した周辺機器拡張ボード
  • BMI270 6 軸 IMU
  • PDM マイクロフォン
• AXP192 電源管理 IC
• RTC リアルタイムクロック
• 内蔵 500mAh リチウムイオンバッテリー
• HY2.0-4P 拡張インターフェース
• microSD カードスロット
• 開発プラットフォーム
  • UiFlow1
  • UiFlow2
  • Arduino IDE
  • ESP-IDF
  • PlatformIO

含まれるもの

• 1 x Core2 v1.3
• 1 x USB Type-C ケーブル（20cm）
• 1 x 六角レンチ L 型 2.0mm（M2.5 ネジ用）

アプリケーション

• IoT コントローラー
• DIY 作品
• スマートホームデバイス

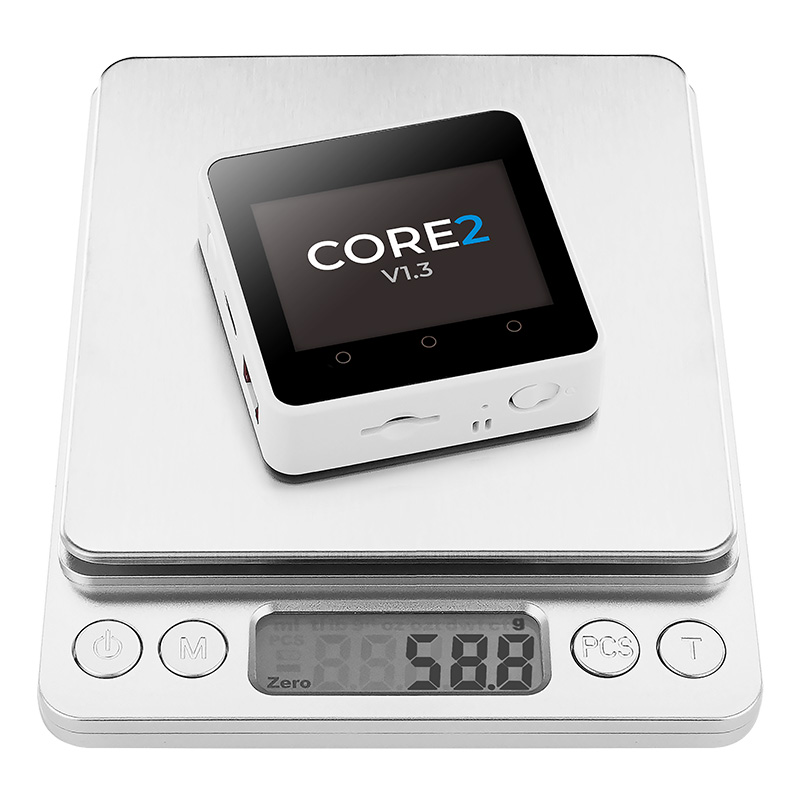

仕様

操作説明

電源のオン / オフ

• 電源オン：左側の電源ボタンを 1 回押す
• 電源オフ：左側の電源ボタンを長押し
• リセット：底面の RST ボタンを 1 回押す

基板実装予備インターフェース

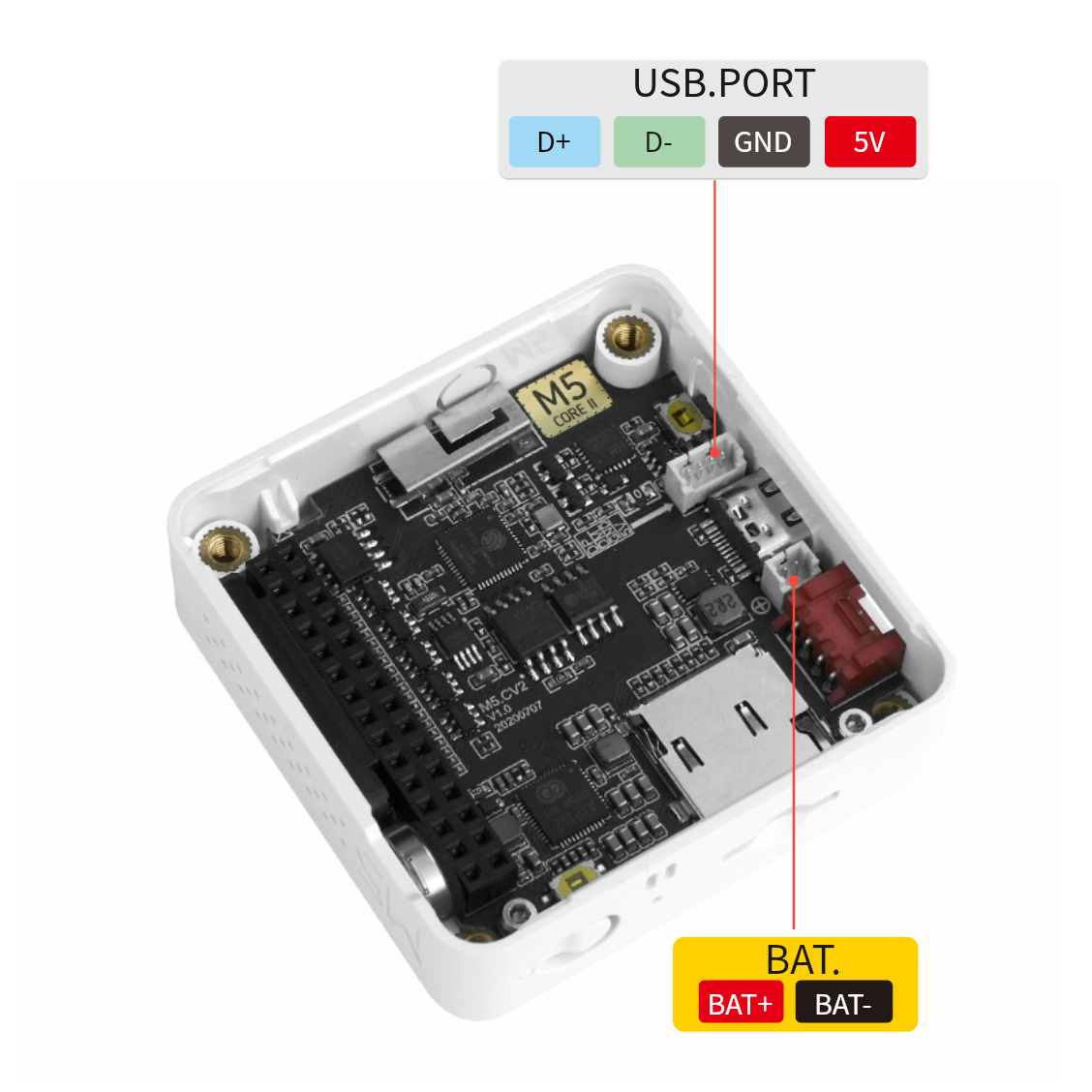

Core2 v1.3 の PCB 基板には、USB-TTL チップ用インターフェースとリチウムイオン電池用インターフェースが予め実装されています。

認証

• CE/MIC/FCC/RCM
• IEC62133

回路図

• Core2 v1.3 コア部 回路図 PDF
• Core2 v1.3 拡張ボード部 回路図 PDF

1/2

ピンマップ

LCD

microSD

Touch

Audio

AXP 電源インジケーター & 振動モーター

RTC

IMU（3 軸ジャイロスコープ + 3 軸加速度計）

内部 I2C 接続

HY2.0-4P

M5-Bus

製品サイズ

• Core2 v1.3 製品サイズ PDF

構造ファイル

• Core2 v1.3 構造ファイル

データシート

• ESP32
• FT6336U
• NS4168
• BMI270
• ILI9342C
• SPM1423
• BM8563
• SY7088
• AXP192 datasheet
• 1027DC Motor

ソフトウェア

Arduino

• Core2 v1.3 Arduino クイックスタート
• Core2 v1.3 Arduino ドライバライブラリ
• Core2 v1.3 Arduino API

UiFlow1

• Core2 v1.3 UiFlow1 クイックスタート

UiFlow2

• Core2 v1.3 UiFlow2 クイックスタート

PlatformIO

[env:m5stack-core2]
platform = espressif32@6.12.0
board = m5stack-core2
framework = arduino
upload_speed = 921600
monitor_speed = 115200
board_build.partitions = default_16MB.csv
build_type = debug
build_flags =
    -DBOARD_HAS_PSRAM
    -DCORE_DEBUG_LEVEL=5
lib_deps =
    M5Unified=https://github.com/m5stack/M5Unified

ESP-IDF

• Core2 v1.3 ESP-IDF BSP チュートリアル

USB ドライバ

お使いの OS に合わせて、下表からCH9102 USB シリアル（VCP）ドライバをダウンロードしてインストールしてください。CH9102_VCP_SER_MacOS v1.7 のインストール時にエラーが表示される場合がありますが、多くの場合誤検知であり、ドライバは正常にインストールされているため、そのまま使用して問題ありません。ファームウェアの書き込みやダウンロード時に失敗・タイムアウトが発生する、またはFailed to write to target RAMなどのエラーが表示される場合は、ドライバの再インストール、または USB ケーブル・ポートの交換をお試しください。

Easyloader

その他

• ESP32 formats and communication protocols

動画

• Core2 v1.3 製品紹介および機能展示

製品比較

Product Compare	Core2 v1.3	Core2 v1.1	Core2
IMU	BMI270	MPU6886	MPU6886
PMIC	AXP192	AXP2101	AXP192
USB-TTL	CH9102	CH9102	CP2104/CH9102
電源インジケーターの色	緑色	青色	緑色

コントローラーシリーズの詳細な比較については、製品選定表をご覧ください。対象製品にチェックを入れると比較結果が表示されます。選定表にはコアパラメータ・機能仕様などの主要情報が網羅されており、複数製品を同時に比較できます。
