Module ExtPort For Core2 拨码开关说明文档

1. 功能概述

为避免 Module ExtPort For Core2 模块采用拨码开关灵活切换关键引脚的连接方式。用户可根据需要调整对应的Grove口引脚配置。

2. 拨码开关位置与管脚映射

2.1 拨码开关位置

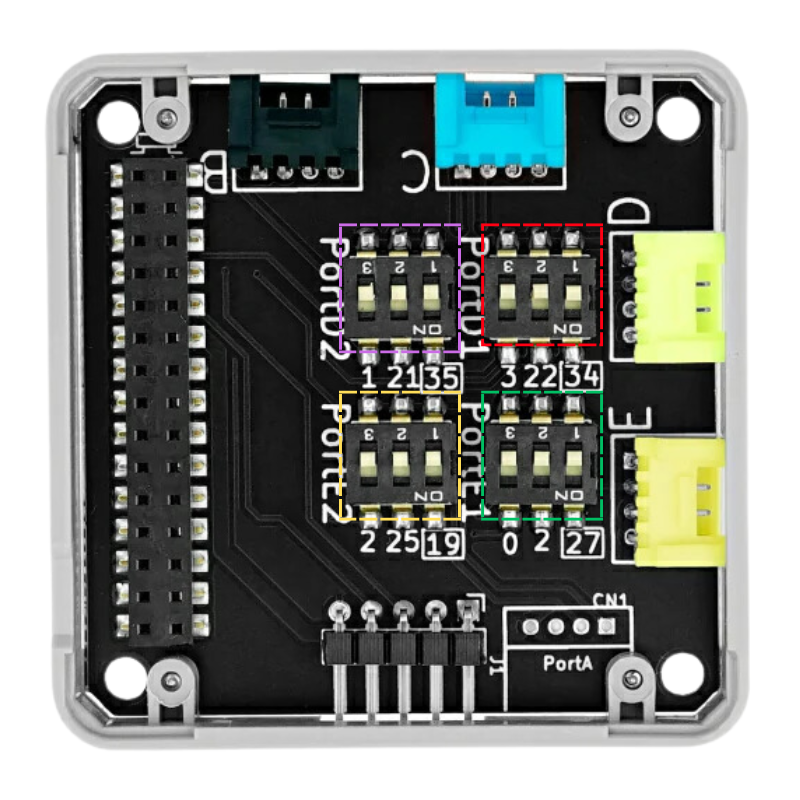

拨码开关位于模块指定位置，见下图:

2.2 管脚映射表

根据不同主机，关键引脚的可选映射如下：

说明：

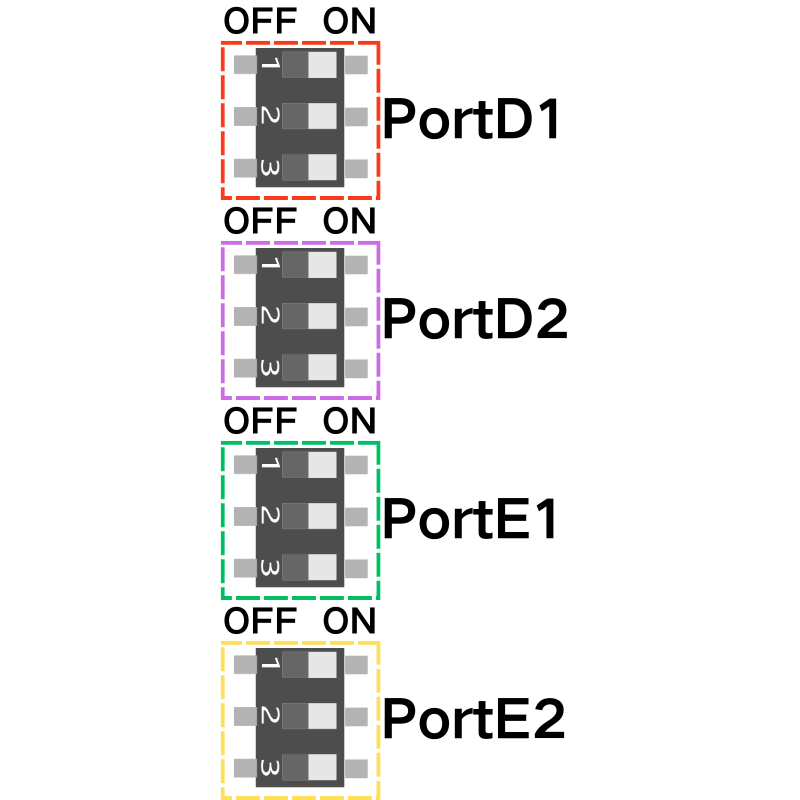

• PortD1、PortD2、PortE1、PortE2 均可通过拨码开关选择具体连接的引脚。例如，在 Core2 主机上：
  • PortD1：可选 G34,G22或G3(三选一)
  • PortD2：可选 G35,G21或G1(三选一)
  • PortE1：可选 G27,G2或G0(三选一)
  • PortE2：可选 G19,G25或G2(三选一)

3. 拨码开关切换操作

请按照以下步骤调整拨码开关配置：

1. 断电操作
   在调整拨码开关前，请确保模块完全断电，避免损坏硬件。

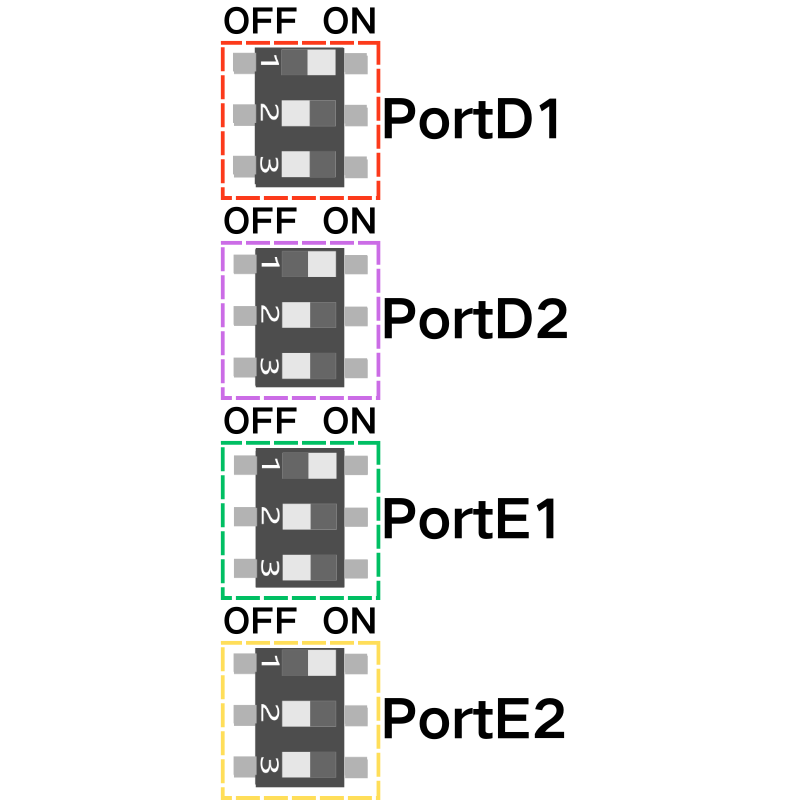

2. 设置拨码开关
   根据所使用的主机选择相应的引脚映射。



1. 重新接线并上电
   完成拨码开关设置后，重新连接模块，并接通电源进行后续使用。
