StopWatch 出厂固件使用教程

简介

StopWatch 是一款面向便携与交互场景的 AMOLED 圆形触控开发板，出厂固件集成电子徽章、电子秒表、闹钟等功能，可满足便携智能操控、穿戴人机交互、轻量化物联网终端等多元化开发应用需求。本教程介绍 StopWatch 设备出厂固件的使用方法。

按键操作

• 开机后同时长按按键 A 和按键 B，进入主菜单。

• 按下按键 A / 按键 B，或点击屏幕左右按键，均可左右滑动切换功能菜单。

• 点击屏幕功能图标可以进入功能详情页。同时长按按键 A 和按键 B 返回主菜单；从设备上边缘向中间滑动，会显示电量。

Badge（电子徽章）功能使用

StopWatch 的电子徽章功能，可以连接设备 AP ，上传本地图片并显示。

1. 点击Badge菜单进入电子徽章功能。
2. 长按屏幕，弹出对话框，询问是否进入电子徽章编辑界面，点击Edit。设备将自动开启 AP 热点M5StopWatch-xxxx，使用手机/电脑连接热点后，在浏览器中访问 192.168.4.1 即可打开 电子徽章的管理界面。

3. 单击选中要上传图片的Slot后，单击Choose File，选中要上传的图片，可以通过Zoom功能调整图片的显示尺寸，Background功能可以调整图片的背景颜色。
4. 设置完成后，单击Upload To Selected Slot，即可上传图片。重复上述操作，可为多个 Slot 上传图片。
5. 图片上传完成后，单击界面底部的Done，图片上传成功。

图片上传完成：

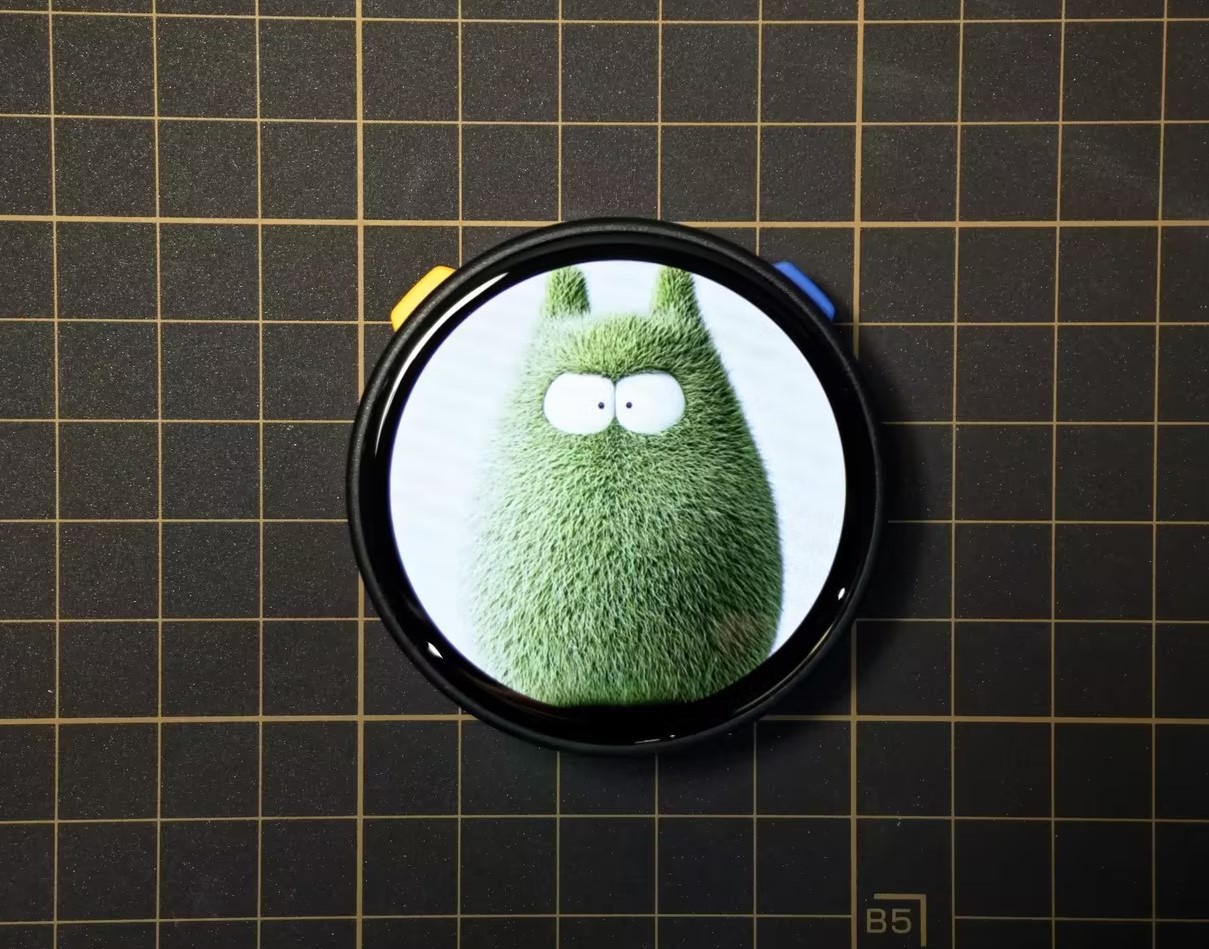

效果展示：

功能菜单介绍

• AlarmClock：闹钟功能，单击 Add 键可以添加多个闹钟。

• WatchFace：时钟功能，单击按键 A/按键 B 可以切换时间的显示样式，单击屏幕可以切换时钟的背景颜色/风格。

• Stopwatch：电子秒表。
  • START：开始计时
  • RESET：数据重置
  • LAP：分段键
  • STOP：停止计时

• Badge：电子徽章，可上传图片并显示，手机端上传时图片大小需要小于 3MB。

• IMU：IMU 姿态显示界面，实时展示三轴加速度数据，直观反映设备当前的倾斜状态与空间姿态。

• Audio.FFT：测量声音音调频率。单击界面中心区域可以显示/取消显示频率的数值。

• LuckyWheel：幸运转盘。自定义转盘分区数量后，点击中心转盘图标即可启动转动。

• Settings：设备的相关设置，包括屏幕亮度，设备音量，时间/日期，查询固件版本等。
