Air Quality SCD40センサー関連データ取得

Air Quality SCD40センサー関連のAPIとサンプルプログラム。

サンプルプログラム

cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91
#include <M5Unified.h>
#include <Wire.h>
#include <SensirionI2CScd4x.h>
SensirionI2CScd4x scd4x;
void setup() {
Serial.begin(115200);
// Initialize the screen
M5.begin();
M5.Display.clear(TFT_BLACK);
M5.Display.setTextSize(1);
M5.Display.setTextColor(TFT_WHITE, TFT_BLACK);
// Initialize I2C bus (SDA=11, SCL=12)
Wire.begin(11, 12);
scd4x.begin(Wire);
uint16_t err;
char errMsg[128];
err = scd4x.stopPeriodicMeasurement();
if (err) {
Serial.print("stopPeriodicMeasurement error: ");
errorToString(err, errMsg, sizeof(errMsg));
Serial.println(errMsg);
}
// Start periodic measurement (default interval 2 s)
err = scd4x.startPeriodicMeasurement();
if (err) {
Serial.print("startPeriodicMeasurement error: ");
errorToString(err, errMsg, sizeof(errMsg));
Serial.println(errMsg);
}
// Wait for the first data to stabilize
delay(5000);
}
void loop() {
// Refresh every two seconds
delay(2000);
uint16_t err;
bool ready = false;
char errMsg[128];
// Check if data is ready
err = scd4x.getDataReadyFlag(ready);
if (err) {
Serial.print("getDataReadyFlag error: ");
errorToString(err, errMsg, sizeof(errMsg));
Serial.println(errMsg);
return;
}
if (!ready) {
// Skip if not ready
return;
}
// Read CO₂ / temperature / humidity
uint16_t co2;
float temp, hum;
err = scd4x.readMeasurement(co2, temp, hum);
if (err) {
Serial.print("readMeasurement error: ");
errorToString(err, errMsg, sizeof(errMsg));
Serial.println(errMsg);
}
// Print results to Serial
if (!err && co2) {
Serial.printf("CO2=%uppm Temp=%.1f°C Hum=%.1f%%\n", co2, temp, hum);
}
// Display results on AirQ screen
M5.Display.fillScreen(TFT_BLACK);
M5.Display.setCursor(10, 10);
if (err || co2 == 0) {
M5.Display.setTextColor(TFT_RED, TFT_BLACK);
M5.Display.println("Read failed");
} else {
M5.Display.setTextColor(TFT_WHITE, TFT_BLACK);
M5.Display.printf("CO2 : %4uppm\n", co2);
M5.Display.printf("Temp : %5.1f°C\n", temp);
M5.Display.printf("Hum : %5.1f%%\n", hum);
}
M5.update();
}

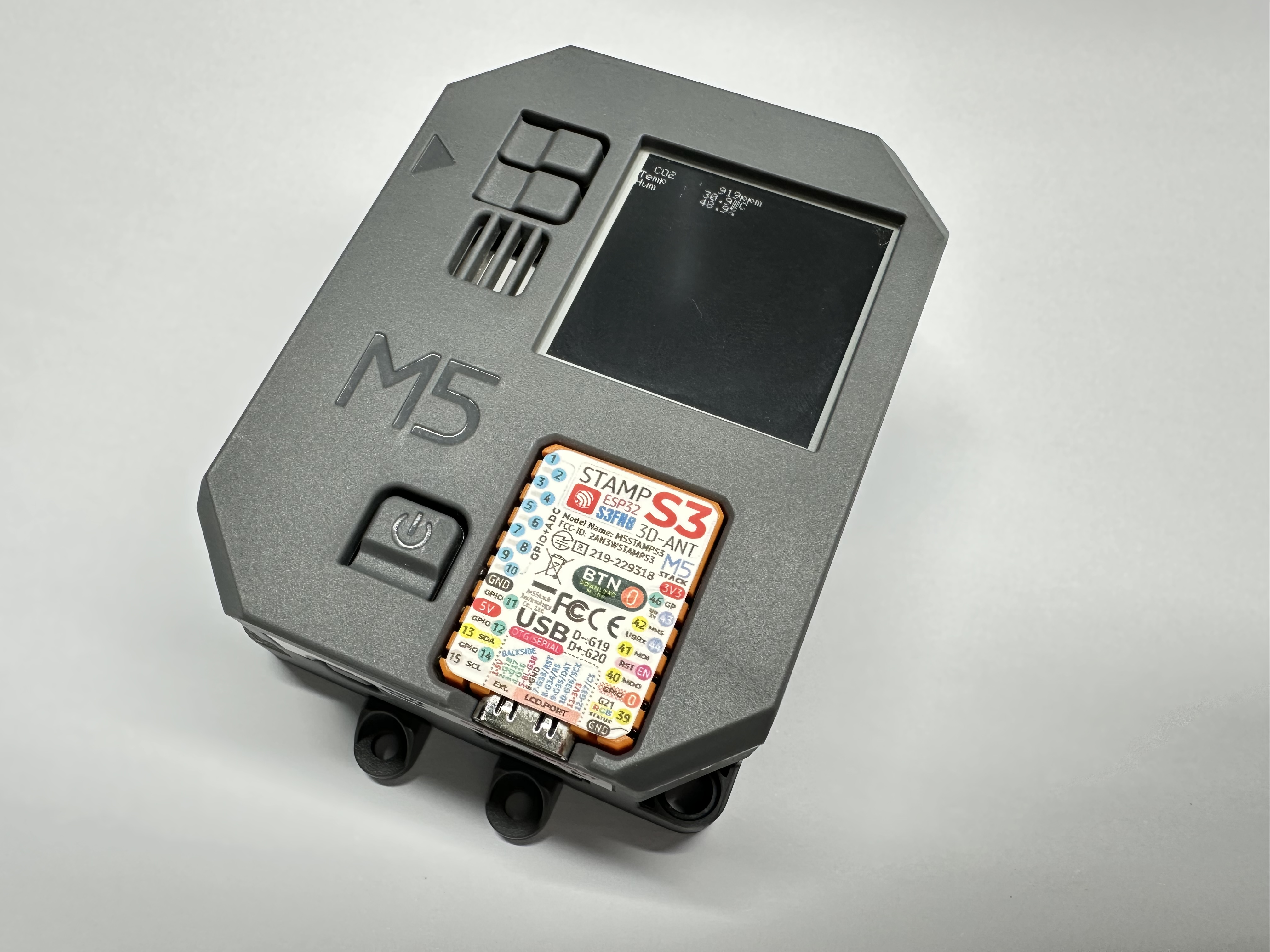

アップロード完了後、以下の結果が表示されます:
