PaperColor microSD ストレージ
PaperColor microSD ストレージに関する API とサンプルプログラムです。
サンプルプログラム
コンパイル要件
- M5Stack ボードマネージャバージョン >= 3.2.7
- 開発ボードオプション = M5PaperColor
- M5Unified ライブラリバージョン >= 0.2.15
- M5GFX ライブラリバージョン >= 0.2.21
- M5PM1 ライブラリバージョン >= 1.0.1
microSD PNG 画像の表示

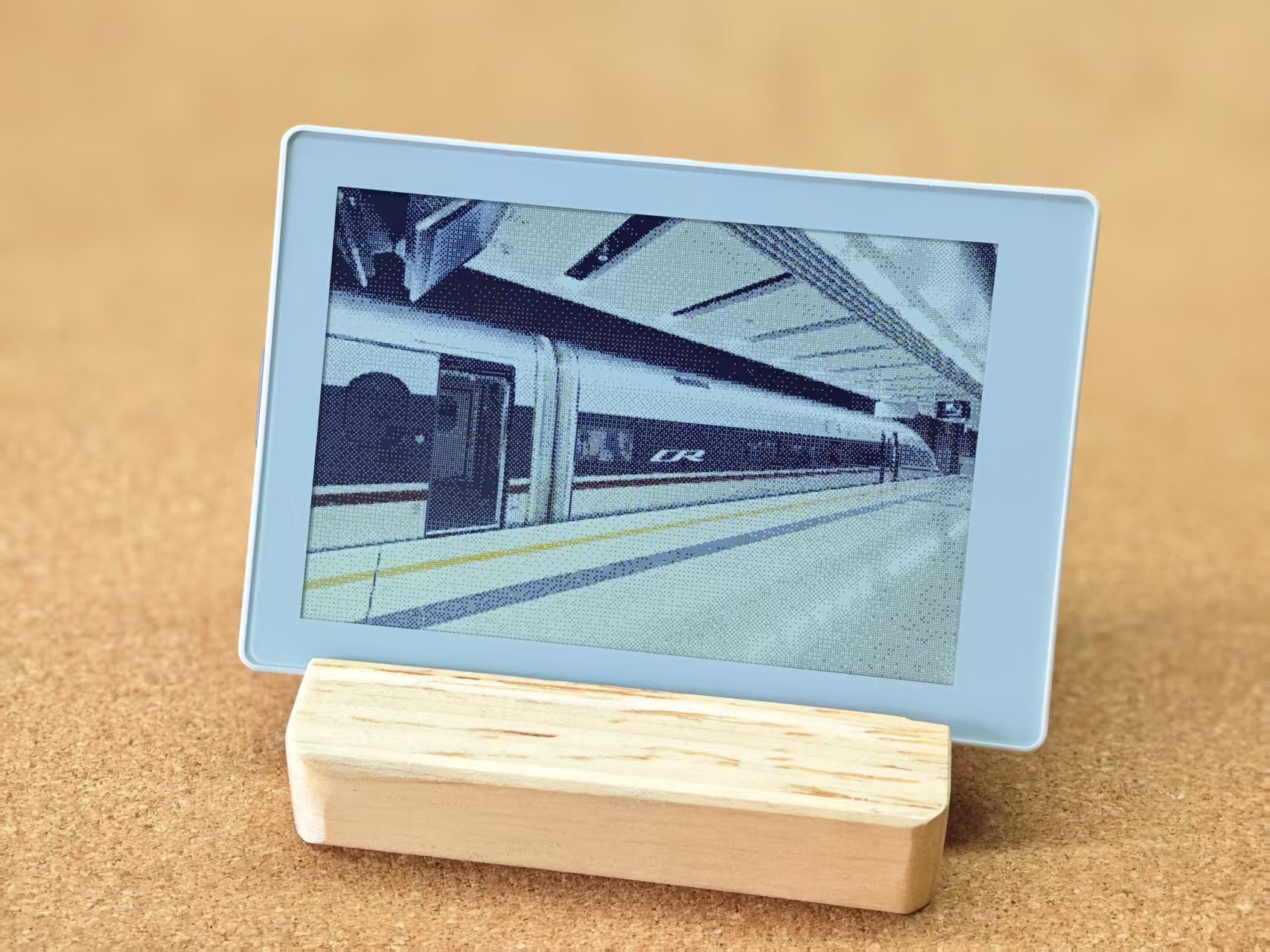

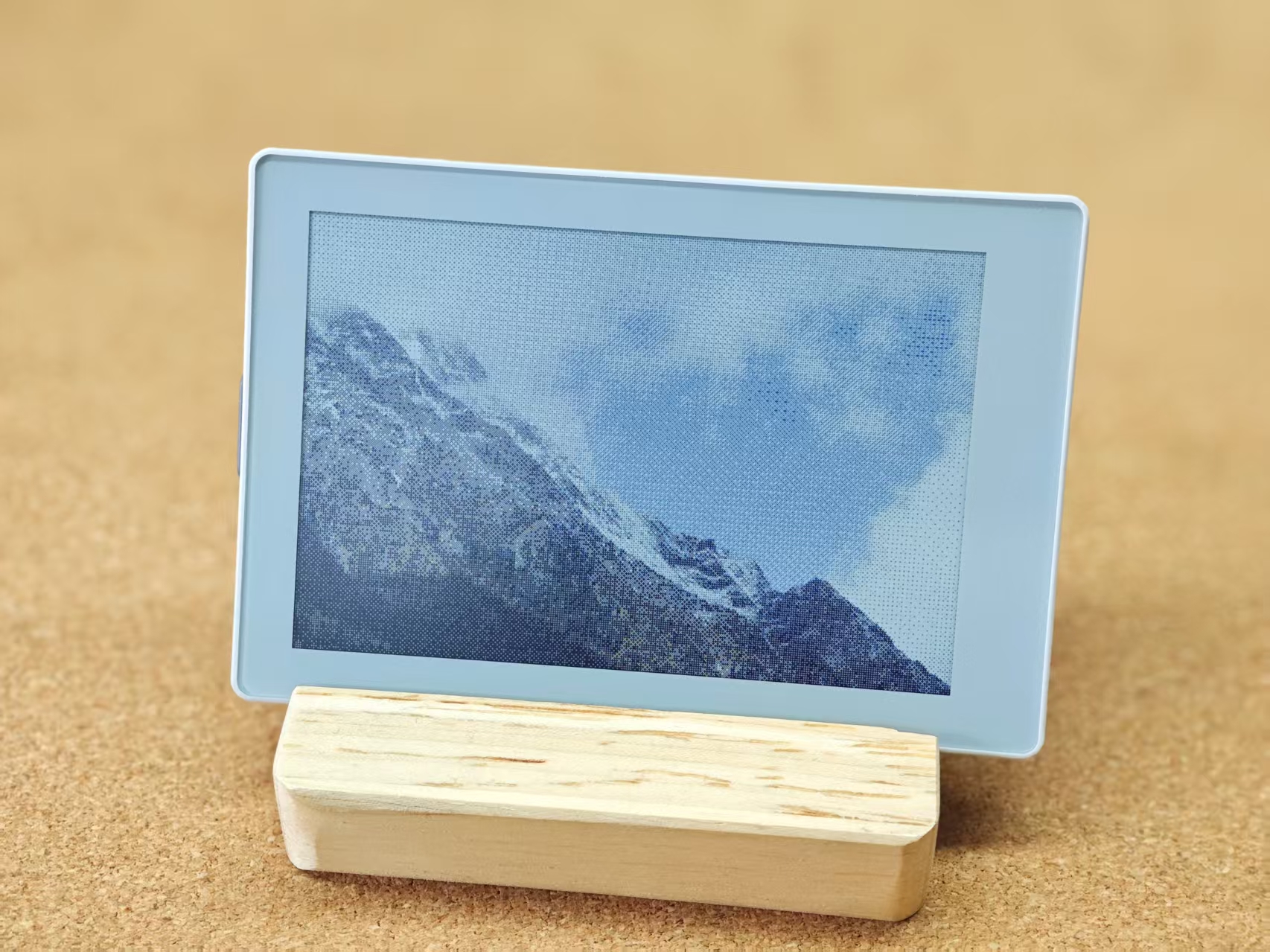

microSD カードを用意し、デモ用画像 picture_01.png、picture_02.png を保存します。デバイスに以下のプログラムを書き込み、microSD カードを挿入すると、画像が循環表示されます。
cpp
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 71 72 73 74 75 76 77 78 79 80 81 82 83 84 85 86 87 88 89 90 91 92 93 94 95 96 97 98 99 100 101 102 103 104 105 106 107 108 109 110 111 112 113 114 115
#include <Arduino.h>
#include <SPI.h>
#include <SD.h>
#include <M5Unified.h>
#include <M5GFX.h>
#include <M5PM1.h>
static constexpr uint8_t SD_SPI_CS_PIN = 47;
static constexpr uint8_t SD_SPI_SCK_PIN = 15;
static constexpr uint8_t SD_SPI_MOSI_PIN = 13;
static constexpr uint8_t SD_SPI_MISO_PIN = 14;
static constexpr uint32_t IMAGE_SWITCH_MS = 60000;
static const char* const imagePaths[] = {
"/picture_01.png",
"/picture_02.png",
};
M5PM1 pm1;
size_t currentImageIndex = 0;
uint32_t lastSwitchMs = 0;
void setup()
{
auto cfg = M5.config();
cfg.clear_display = false;
M5.begin(cfg);
Serial.begin(115200);
M5.Display.setEpdMode(epd_mode_t::epd_fastest);
M5.Display.setRotation(1);
if (pm1.begin(&M5.In_I2C) != M5PM1_OK) {
M5.Display.setFont(&fonts::Font4);
M5.Display.setTextColor(RED);
M5.Display.drawString("PM1 init failed", M5.Display.width() / 2, M5.Display.height() / 2 + 20);
Serial.println("PM1 init failed");
for (;;) {
delay(1000);
}
}
pm1.setLdoEnable(true);
pm1.pinMode(M5PM1_GPIO_NUM_0, OUTPUT);
pm1.digitalWrite(M5PM1_GPIO_NUM_0, HIGH); // PY_EPD_EN
pm1.pinMode(M5PM1_GPIO_NUM_4, OUTPUT);
pm1.digitalWrite(M5PM1_GPIO_NUM_4, HIGH); // PY_SD_DET_EN
pm1.pinMode(M5PM1_GPIO_NUM_3, OUTPUT);
pm1.digitalWrite(M5PM1_GPIO_NUM_3, HIGH); // PY_SD_PWR_EN
pm1.pinMode(M5PM1_GPIO_NUM_1, INPUT_PULLUP); // CARD_DEC
if (pm1.digitalRead(M5PM1_GPIO_NUM_1) != LOW) {
M5.Display.fillScreen(WHITE);
M5.Display.setTextDatum(middle_center);
M5.Display.setFont(&fonts::Font4);
M5.Display.setTextColor(RED);
M5.Display.drawString("Card not inserted", M5.Display.width() / 2, M5.Display.height() / 2);
Serial.println("SD card not inserted.");
for (;;) {
delay(1000);
}
}
SPI.begin(SD_SPI_SCK_PIN, SD_SPI_MISO_PIN, SD_SPI_MOSI_PIN, SD_SPI_CS_PIN);
if (!SD.begin(SD_SPI_CS_PIN, SPI, 25000000)) {
M5.Display.fillScreen(WHITE);
M5.Display.setTextDatum(middle_center);
M5.Display.setFont(&fonts::Font4);
M5.Display.setTextColor(RED);
M5.Display.drawString("SD init failed", M5.Display.width() / 2, M5.Display.height() / 2);
Serial.println("SD card initialization failed.");
for (;;) {
delay(1000);
}
}
M5.Display.fillScreen(WHITE);
if (!M5.Display.drawPngFile(SD, imagePaths[currentImageIndex])) {
M5.Display.setTextDatum(middle_center);
M5.Display.setFont(&fonts::Font4);
M5.Display.setTextColor(RED);
M5.Display.drawString("PNG load failed", M5.Display.width() / 2, M5.Display.height() / 2);
Serial.printf("Failed to draw PNG: %s\r\n", imagePaths[currentImageIndex]);
for (;;) {
delay(1000);
}
}
Serial.printf("Displayed: %s\r\n", imagePaths[currentImageIndex]);
lastSwitchMs = millis();
}
void loop()
{
M5.update();
const uint32_t now = millis();
if (now - lastSwitchMs >= IMAGE_SWITCH_MS) {
lastSwitchMs = now;
currentImageIndex = (currentImageIndex + 1) % 2;
M5.Display.fillScreen(WHITE);
if (!M5.Display.drawPngFile(SD, imagePaths[currentImageIndex])) {
M5.Display.fillScreen(WHITE);
M5.Display.setTextDatum(middle_center);
M5.Display.setFont(&fonts::Font4);
M5.Display.setTextColor(RED);
M5.Display.drawString("PNG load failed", M5.Display.width() / 2, M5.Display.height() / 2);
Serial.printf("Failed to draw PNG: %s\r\n", imagePaths[currentImageIndex]);
} else {
Serial.printf("Displayed: %s\r\n", imagePaths[currentImageIndex]);
}
}
delay(100);
}
API
PaperColor microSD カード部分は Arduino SD 標準ライブラリを使用しています。関連する API の詳細は以下のドキュメントを参照してください：
